Устройства плавного пуска Altistart 48 предназначены для ограничения пускового момента, плавного

пуска и торможения асинхронных двигателей.

Использование устройств Altistart 48 улучшает пусковые характеристики асинхронных двигателей, обеспечивая контролируемый, безударный, плавный пуск. Они позволяют исключить механические удары, являющиеся причиной преждевременного износа, уменьшить затраты на ремонт, сократить простои оборудования.

Altistart 48 ограничивают момент и броски тока при пуске механизмов, для которых не требуется большой пусковой момент.

Устройства плавного пуска предназначены для следующих простых применений:

• конвейеры;

• ленточные транспортеры;

• насосы;

• вентиляторы;

• компрессоры;

• автоматические двери;

• небольшие краны;

• механизмы с ременной передачей.

Характеристики Altistart 48

Степень защиты

IP 20 для ATS 48D17 • - C11 •
IP00 для ATS 48C14 • - M12 • (1)

Вибростойкость

В соответствии со стандартом МЭК 68-2-6 :

пиковое значение амплитуды 1,5 мм от 2 до 13 Гц
ускорение 1 g от 13 до 200 Гц

Ударостойкость

В соответствии со стандартом МЭК 68-2-27 :

15 g в течение 11 мс

Максимальная степень запыления

Степень 3 в соответствии с МЭК 947-4-2.

Максимальная относительная влажность

93 % без конденсации и каплеобразования в соответствии с МЭК 68-2-3

Температура воздуха вблизи устройства

При хранении: от - 25 °C до +70 °C

При работе: от - 10 °C до + 40 °C без уменьшения мощности до + 60 °C с уменьшением тока на 2 % на каждый °C свыше 40 °C

Максимальная высота установки

1000 м без уменьшения мощности (свыше, уменьшайте ток на 0,5 % на каждые следующие 100 м)

Рабочее положение

Вертикальное ± 10 ° (1) ATS 48 со степенью защиты IP00 должны оснащаться защитными заграждениями для обеспечения безопасности персонала от электрического прикосновения.

Технические характеристики Altistart 48

Нормальный режим работы, питание 230/400 В, пусковое устройство в цепи питания двигателя

Двигатель		Пусковое устройство 230/400 В (+ 10% - 15%) - 50/60 Гц
Номинальная мощность двигателя		Макс. установившийся ток для класса 10	Номинальный ток пускового устройства ICL	Артикул
230 В	400 В	Макс. установившийся ток для класса 10	Номинальный ток пускового устройства ICL	Артикул
кВт	кВт	А	А
4	7,5	17	17	ATS 48D17Q
5,5	11	22	22	ATS 48D22Q
7,5	15	32	32	ATS 48D32Q
9	18,5	38	38	ATS 48D38Q
11	22	47	47	ATS 48D47Q
15	30	62	62	ATS 48D62Q
18,5	37	75	75	ATS 48D75Q
22	45	88	88	ATS 48D88Q
30	55	110	110	ATS 48C11Q
37	75	140	140	ATS 48C14Q
45	90	170	170	ATS 48C17Q
55	110	210	210	ATS 48C21Q
75	132	250	250	ATS 48C25Q
90	160	320	320	ATS 48C32Q
110	220	410	410	ATS 48C41Q
132	250	480	480	ATS 48C48Q
160	315	590	590	ATS 48C59Q
(1)	355	660	660	ATS 48C66Q
220	400	790	790	ATS 48C79Q
250	500	1000	1000	ATS 48M10Q
355	630	1200	1200	ATS 48M12Q

Номинальный ток двигателя In не должен превышать максимального значения установившегося тока для класса 10.

(1) Значение не приведено, если нет двигателя соответствующей стандартной мощности.

Тяжелый режим работы, питание 230/400 В, пусковое устройство в цепи питания двигателя

Двигатель		Пусковое устройство 230/400 В (+ 10% - 15%) - 50/60 Гц
Номинальная мощность двигателя		Макс. установившийся ток для класса 20	Номинальный ток пускового устройства ICL	Артикул
230 В	400 В	Макс. установившийся ток для класса 20	Номинальный ток пускового устройства ICL	Артикул
кВт	кВт	А	А
3	5,5	12	17	ATS 48D17Q
4	7,5	17	22	ATS 48D22Q
5,5	11	22	32	ATS 48D32Q
7,5	15	32	38	ATS 48D38Q
9	18,5	38	47	ATS 48D47Q
11	22	47	62	ATS 48D62Q
15	30	62	75	ATS 48D75Q
18,5	37	75	88	ATS 48D88Q
22	45	88	110	ATS 48C11Q
30	55	110	140	ATS 48C14Q
37	75	140	170	ATS 48C17Q
45	90	170	210	ATS 48C21Q
55	110	210	250	ATS 48C25Q
75	132	250	320	ATS 48C32Q
90	160	320	410	ATS 48C41Q
110	220	410	480	ATS 48C48Q
132	250	480	590	ATS 48C59Q
160	315	590	660	ATS 48C66Q
(1)	355	660	790	ATS 48C79Q
225	400	790	1000	ATS 48M10Q
250	500	1000	1200	ATS 48M12Q

Номинальный ток двигателя In не должен превышать максимального значения установившегося тока для класса 20.

(1) Значение не приведено, если нет двигателя соответствующей стандартной мощности.

Нормальный режим работы, питание 230/400 В, пусковое устройство в обмотках двигателя, соединенных треугольником

Двигатель		Пусковое устройство 230/400 В (+ 10% - 15%) - 50/60 Гц
Номинальная мощность двигателя		Макс. установившийся ток для класса 10	Номинальный ток пускового устройства ICL	Артикул
230 В	400 В	Макс. установившийся ток для класса 10	Номинальный ток пускового устройства ICL	Артикул
кВт	кВт	А	А
7,5	15	29	29	ATS 48D17Q
9	18,5	38	38	ATS 48D22Q
15	22	55	55	ATS 48D32Q
18,5	30	66	66	ATS 48D38Q
22	45	81	81	ATS 48D47Q
30	55	107	107	ATS 48D62Q
37	55	130	130	ATS 48D75Q
45	75	152	152	ATS 48D88Q
55	90	191	191	ATS 48C11Q
75	110	242	242	ATS 48C14Q
90	132	294	294	ATS 48C17Q
110	160	364	364	ATS 48C21Q
132	220	433	433	ATS 48C25Q
160	250	554	554	ATS 48C32Q
220	315	710	710	ATS 48C41Q
250	355	831	831	ATS 48C48Q
(1)	400	1022	1022	ATS 48C59Q
315	500	1143	1143	ATS 48C66Q
355	630	1368	1368	ATS 48C79Q
(1)	710	1732	1732	ATS 48M10Q
500	(1)	2078	2078	ATS 48M12Q

Номинальный ток двигателя In не должен превышать максимального значения установившегося тока для класса 10.

(1) Значение не приведено, если нет двигателя соответствующей стандартной мощности.

Тяжелый режим работы, питание 230/400 В, пусковое устройство в обмотках двигателя, соединенных треугольником

Двигатель		Пусковое устройство 230/400 В (+ 10% - 15%) - 50/60 Гц
Номинальная мощность двигателя		Макс. установившийся ток для класса 10	Номинальный ток пускового устройства ICL	Артикул
230 В	400 В	Макс. установившийся ток для класса 10	Номинальный ток пускового устройства ICL	Артикул
кВт	кВт	А	А
5,5	11	22	29	ATS 48D17Q
7,5	15	29	38	ATS 48D22Q
9	18,5	38	55	ATS 48D32Q
15	22	55	66	ATS 48D38Q
18,5	30	66	81	ATS 48D47Q
22	45	81	107	ATS 48D62Q
30	55	107	130	ATS 48D75Q
37	55	130	152	ATS 48D88Q
45	75	152	191	ATS 48C11Q
55	90	191	242	ATS 48C14Q
75	110	242	294	ATS 48C17Q
90	132	294	364	ATS 48C21Q
110	160	364	433	ATS 48C25Q
132	220	433	554	ATS 48C32Q
160	250	554	710	ATS 48C41Q
220	315	710	831	ATS 48C48Q
250	355	831	1022	ATS 48C59Q
(1)	400	1022	1143	ATS 48C66Q
315	500	1143	1368	ATS 48C79Q
355	630	1368	1732	ATS 48M10Q
(1)	710	1732	2078	ATS 48M12Q

Номинальный ток двигателя In не должен превышать максимального значения установившегося тока для класса 20.

(1) Значение не приведено, если нет двигателя соответствующей стандартной мощности.

Нормальный режим работы, питание 208/690 В, пусковое устройство в цепи питания двигателя

Двигатель							Пусковое устройство 208/690 В (+ 10% - 15%) - 50/60 Гц
Номинальная мощность двигателя							Макс. установившийся ток для класса 20	Номинальный ток пускового устройства ICL	Артикул
208 В	230 В	440 В	460 В	500 В	570 В	690 В	Макс. установившийся ток для класса 20	Номинальный ток пускового устройства ICL	Артикул
HP	HP	кВт	HP	кВт	HP	кВт	А	А
5	5	7,5	10	9	15	15	17	17	ATS 48D17Y
7,5	7,5	11	15	11	20	18,5	22	22	ATS 48D22Y
10	10	15	20	18,5	25	22	32	32	ATS 48D32Y
(1)	(1)	18,5	25	22	30	30	38	38	ATS 48D38Y
15	15	22	30	30	40	37	47	47	ATS 48D47Y
20	20	30	40	37	50	45	62	62	ATS 48D62Y
25	25	37	50	45	60	55	75	75	ATS 48D75Y
30	30	45	60	55	75	75	88	88	ATS 48D88Y
40	40	55	75	75	100	90	110	110	ATS 48C11Y
50	50	75	100	90	125	110	140	140	ATS 48C14Y
60	60	90	125	110	150	160	170	170	ATS 48C17Y
75	75	110	150	132	200	200	210	210	ATS 48C21Y
(1)	100	132	200	160	250	250	250	250	ATS 48C25Y
125	125	160	250	220	300	315	320	320	ATS 48C32Y
150	150	220	300	250	350	400	410	410	ATS 48C41Y
(1)	(1)	250	350	315	400	500	480	480	ATS 48C48Y
200	200	355	400	400	500	560	590	590	ATS 48C59Y
250	250	400	500	(1)	600	630	660	660	ATS 48C66Y
300	300	500	600	500	800	710	790	790	ATS 48C79Y
350	350	630	800	630	1000	900	1000	1000	ATS 48M10Y
450	450	710	1000	800	1200	(1)	1200	1200	ATS 48M12Y

Номинальный ток двигателя In не должен превышать максимального значения установившегося тока для класса 10.

(1) Значение не приведено, если нет двигателя соответствующей стандартной мощности.

Тяжелый режим работы, питание 208/690 В, пусковое устройство в цепи питания двигателя

Двигатель							Пусковое устройство 208/690 В (+ 10% - 15%) - 50/60 Гц
Номинальная мощность двигателя							Макс. установившийся ток для класса 20	Номинальный ток пускового устройства ICL	Артикул
208 В	230 В	440 В	460 В	500 В	570 В	690 В	Макс. установившийся ток для класса 20	Номинальный ток пускового устройства ICL	Артикул
HP	HP	кВт	HP	кВт	HP	кВт	А	А
3	3	5,5	7,5	7,5	10	11	12	17	ATS 48D17Y
5	5	7,5	10	9	15	15	17	22	ATS 48D22Y
7,5	7,5	11	15	11	20	18,5	22	32	ATS 48D32Y
10	10	15	20	18,5	25	22	32	38	ATS 48D38Y
(1)	(1)	18,5	25	22	30	30	38	47	ATS 48D47Y
15	15	22	30	30	40	37	47	62	ATS 48D62Y
20	20	30	40	37	50	45	62	75	ATS 48D75Y
25	25	37	50	45	60	55	75	88	ATS 48D88Y
30	30	45	60	55	75	75	88	110	ATS 48C11Y
40	40	55	75	75	100	90	110	140	ATS 48C14Y
50	50	75	100	90	125	110	140	170	ATS 48C17Y
60	60	90	125	110	150	160	170	210	ATS 48C21Y
75	75	110	150	132	200	200	210	250	ATS 48C25Y
(1)	100	132	200	160	250	250	250	320	ATS 48C32Y
125	125	160	250	220	300	315	320	410	ATS 48C41Y
150	150	220	300	250	350	400	410	480	ATS 48C48Y
(1)	(1)	250	350	315	400	500	480	590	ATS 48C59Y
200	200	355	400	400	500	560	590	660	ATS 48C66Y
250	250	400	500	(1)	600	630	660	790	ATS 48C79Y
300	300	500	600	500	800	710	790	1000	ATS 48M10Y
350	350	630	800	630	1000	900	1000	1200	ATS 48M12Y

Номинальный ток двигателя In не должен превышать максимального значения установившегося тока для класса 20.

(1) Значение не приведено, если нет двигателя соответствующей стандартной мощности.

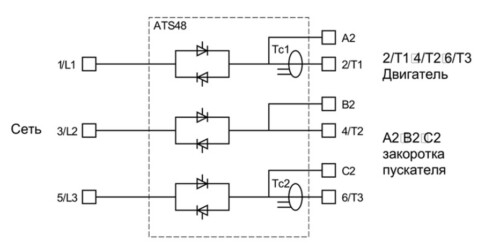

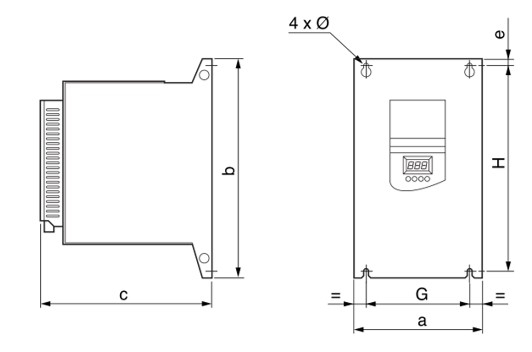

Габаритные размеры Altistart 48

ATS 48D17 • …C66 •

ATS 48	a	b	c	e	G	H	0	Вес
	мм	мм	мм	мм	мм	мм	мм	кг
D17Q, D17Y D22Q, D22Y D32Q, D32Y D38Q, D38Y D47Q, D47Y	160	275	190	6,6	100	260	7	4,9
D62Q, D62Y D75Q, D75Y D88Q, D88Y C11Q, C11Y	190	290	235	10	150	270	7	8,3
C14Q, C14Y C17Q, C17Y	200	340	365	10	160	320	7	12,4
C21Q, C21Y C25Q, C25Y C32Q, C32Y	320	380	365	15	250	350	9	18,2
C41Q, C41Y	400	670	300	20	300	610	9	51,4
C48Q, C48Y
C59Q, C59Y
C66Q, C66Y

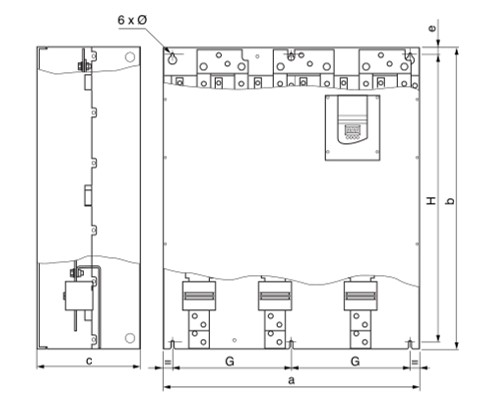

ATS 48C79 • …M12 •

ATS 48	a	b	c	e	G	H	0	Вес
	мм	мм	мм	мм	мм	мм	мм	кг
C79Q, C79Y M10Q, M10Y M12Q, M12Y	770	890	315	20	350	850	9	115
