Преобразователь частоты Fuji-electric серии Frenic-Ace

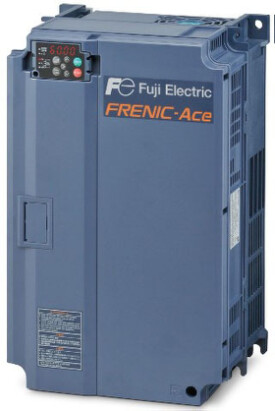

Частотные преобразователи Fuji-electric Frenic-Ace
Частотные преобразователи Fuji-electric Frenic-Ace
Параметры: 1ф 200..240 В 50/60 Гц (0,1..2,2 кВт) / 3ф 200..240 В 50/60 Гц (0,1..30 кВт) / 3ф 380..480 В 50/60 Гц (0,4..315 кВт)

Преимущества:
Отличная экономическая эффективность
Оптимальная конструкция
Настраиваемая логика (мини-ПЛК, 200 шагов), высочайшая гибкость
Мощность от 18,5 кВт до 220 кВт
• Поддержка протокола CAN Open (стандартная комплектация)
• Широкий набор стандартных функций
• Вход безопасного останова (по стандарту EN/IS013849- 1, SIL3, Pl = e, категория 3)
• Срок службы 10 лет
• Многофункциональная панель управления (опция)
Управление асинхронными двигателями с обратной связью и синхронными двигателями с постоянными магнитами без обратной связи
Технические характеристики частотных преобразователей Fuji-electric серии Frenic-Ace

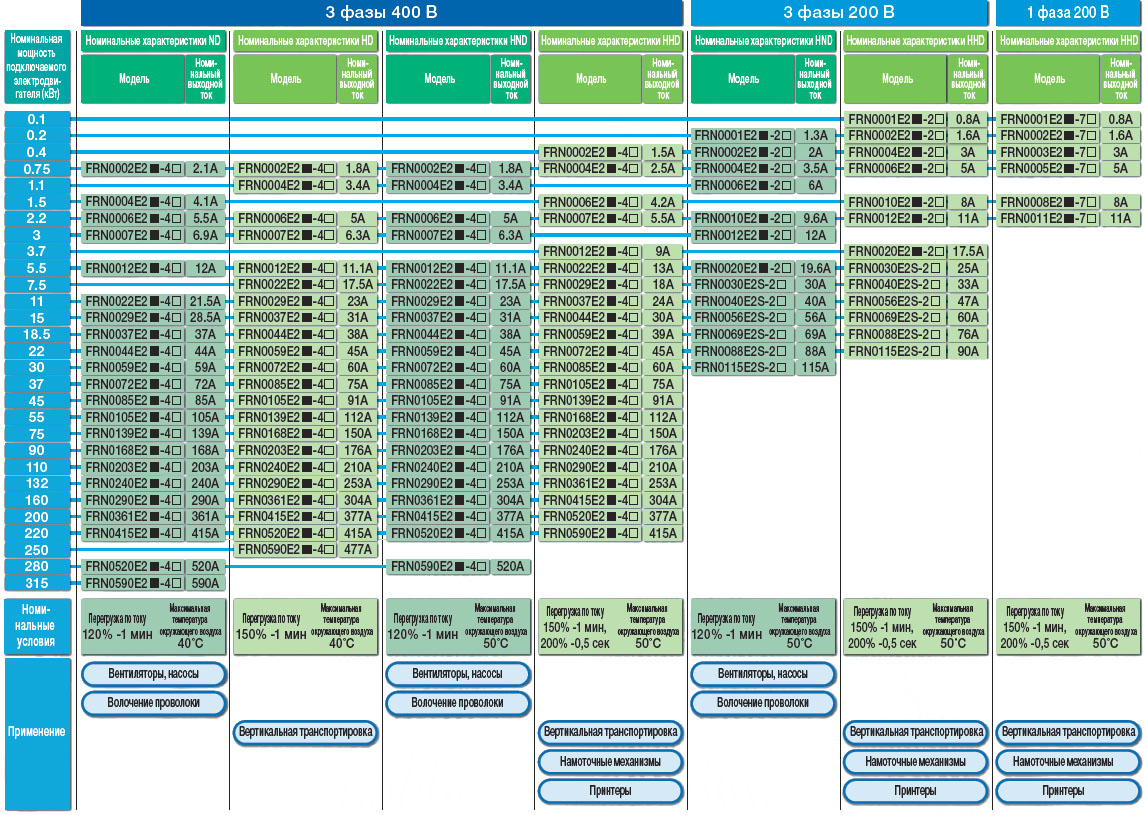

Стандартные модели Frenic-Ace
Серия 3-фазного оборудования, 400 В
Позиция
Спецификация
Тип
FRN E2S-4GA
FRN E2S-4E
FRN E2S-4GB
0002
0004
0006
0007
0012
0022
0029
0037
0044
0059
0072
Номинальная мощность подключаемого электродвигателя (кВт) *1ND0,751,52,23,05,5111518,5223037
HD0,751,12,23,05,57,5111518,52230
HND0,751,12,23,05,57,5111518,52230
HHD0,40,751,52,23,75,57,5111518,522
Номинальные выходные характеристикиНоминальная мощность
(кВа) *2
ND1,63,14,25,39,1162228344555
HD1,42,63,84,88,5131824293446
HND1,42,63,84,88,5131824293446
HHD1,11,93,24,26,99,91418233034
Номинальное
напряжение (В) *3
Трехфазное 380 ... 480 В (с АРН)
Номинальный ток (А) *4ND2,14,15,56,91221,528,537,044,059,072,0
HD1,83,45,06,311,117,523,031,038,045,060,0
HND1,83,45,06,311,117,523,031,038,045,060,0
HHD1,52,54,25,59,013,018,024,030,039,045,0
Перегрузочная способностьND, HND
120% от номинального тока в течение 1 мин
HD 150% от номинального тока в течение 1 мин
HHD 150% от номинального тока в течение 1 мин или 200% от номинального тока в течение 0,5 сек
Номинальные входные характеристикиОсновное электропитание Трехфазное 380 ... 480 В (с АРН)
Колебания напряжения/частоты Напряжение: +10 ... -15% (Дисбаланс напряжения: 2% или менее (*8), частота +5 ... -5%)
Номинальный ток без дросселя постоянного тока (А) *5
ND2,74,87,311,316,833,043,852,360,677,994,3
HD2,73,97,311,316,823,233,043,852,360,677,9
HND2,73,97,311,316,823,233,043,852,360,677,9
HHD1,73,15,98,213,017,323,233,043,852,360,6
Номинальный ток с дросселем постоянного тока (А) *5ND1,52,94,25,810,121,128,835,542,257,068,5
HD1,52,14,25,810,114,421,128,835,542,257,0
HND1,52,14,25,810,114,421,128,835,542,257,0
HHD0,851,63,04,47,310,614,421,128,835,542,2
Требуемая мощность источника питания
(кВа) *6
ND1,12,13,04,17,0152025293947
HD1,11,53,04,17,0101520252939
HND1,11,53,04,17,0101520252939
HHD0,61,22,13,15,17,31015202529
ТорможениеТормозной момент (%) *7ND53%50%48%29%27%12%
HD53%68%48%29%27%15%
HND53%68%48%29%27%15%
HHD100%70%40%20%
Торможение постоянным током Пусковая частота: 0,0 ... 60,0 Гц, Время торможения: 0,0 ... 30,0 с,
Уровень торможения: 0 ... 60% (спец. ND), 0 ... 80% (спец. HD/HND), 0 ... 100% (спец. HHD) от номинального тока
Тормозной ключ Встроенный
Минимальное подключаемое сопротивление (Ом)20016013080604034,416
Тормозной резистор Дополнительно
Дроссель постоянного токаND
Дополнительно
HND, HD
Дополнительно
HHD
Дополнительно
Класс защиты (IEC60529) IP20, UL открытого типа
Тип охлаждения
Естественное
охлаждение
Охлаждение вентилятором
Масса (кг)1,21,51,51,61,95,05,08,09,09,510
Позиция
Спецификация
Тип
FRN□□□E2S-4GB
0085
0105
0139
0168
0203
0240
0290
0361
0415
0520
0590
Номинальная мощность подключаемого электродвигателя (кВт) *1 ND45557590110132160200220280315
HD3745557590110132160200220250
HND3745557590110132160200220280
HHD303745557590110132160200220
Номинальные выходные характеристикиНоминальная мощность (кВа) *2ND6580106128155183221275316396450
HD576985114134160193232287316364
HND576985114134160193232287316396
HHD46576985114134160193232287316
Номинальное напряжение (В) *3  Трехфазное 380...480 В (с АРН)
Номинальный ток (А) *4ND85,0105139168203240290361415520590
HD75,091,0112150176210253304377415477
HND75,091,0112150176210253304377415520
HHD60,075,091,0112150176210253304377415
Перегрузочная способностьND, HND  120% от номинального тока в течение 1 мин
HD
 150% от номинального тока в течение 1 мин
HHD
 150% от номинального тока в течение 1 мин или 200% от номинального тока в течение 0,5 сек
Номинальные входные характеристикиОсновное электропитание  Трехфазное 380 … 480 В, 50/60 Гц  Трехфазное 380 … 440 В, 50 Гц *9
 Трехфазное 380 … 480 В, 60 Гц
Колебания напряжения / частоты  Напряжение: +10 … -15% (Дисбаланс напряжения:2% или менее *8, Частота: +5 … -5%) *8
Номинальный ток без дросселя постоянного
тока (А) *5
ND114140---------
HD94,3114140--------
HND94,3114140--------
HHD77,994,3114140-------
Номинальный ток с дросселем постоянного тока (А) *5
ND83,2102138164201238286357390500559
HD68,583,2102138164201238286357390443
HND68,583,2102138164201238286357390500
HHD57,068,583,2102138164201238286357390
Требуемая мощность источника питания (кВа) *6ND587196114139165199248271347388
HD47587196114140165199248271307
HND47587196114140165199248271347
HHD3947587196114140165199248271
ТорможениеТормозной момент (%) *7ND  5 ... 9%
HD  7 ... 12%
HND  7 ... 12%
HHD  10 ... 15%
Торможение постоянным током  Пусковая частота: 0,0 … 60,0 Гц, Время торможения: 0,0 … 30,0 с,
 Уровень торможения: 0 … 60% (спец. ND), 0 … 80% (спец. HD/HND), 0 … 100% (спец. HHD) от
 номинального тока
Тормозной ключ  Дополнительно
Минимальное подключаемое сопротивление (Ом)-----------
Тормозной резистор  Дополнительно
Дроссель постоянного тока (DCR)ND
 Дополнительно
HND, HD
 Дополнительно
HHD
 Дополнительно
Класс защиты (IEC60529)  IP00, UL открытого типа
Тип охлаждения  Охлаждение вентилятором
Масса (кг)252630334062639596130140
* 1) 4-полюсный стандартный электродвигатель Fuji. При выборе номинальных характеристик ПЧ следует учитывать не только достаточную номинальную мощность (кВт), но также и выходной ток,  который должен быть больше выбранного номинального тока электродвигателя.
* 2) Номинальная мощность рассчитывается, исходя из номинального значения выходного напряжения 440 В.
* 3) Выходное напряжение не может превышать напряжение энергоснабжения.
* 4) Когда несущая частота (F26) устанавливается на значение ниже или выше, следует обязательно уменьшить номинальный ток ПЧ.
Спец. HHD — типы 0002 … 0012: 8кГц, типы 0022 … 0168: 10 кГц, типы 0203 … 0590: 6 кГц
Спец. HND — типы 0002 … 0012: 8 кГц, типы 0022 … 0059: 10 кГц, типы 0072 … 0168: 6 кГц, типы 0203 … 0590: 4 кГц
Спец. HD, ND — Все типы: 4кГц
Номинальный выходной ток при спец. HD/ND снижается на 2% каждый 1 °C (1,8 °F), если температура окружающего воздуха составляет не ниже +40 °C (+104 °F).
* 5) Значение рассчитывается исходя из того, что ПЧ подключен к источнику питания мощностью 500 кВА (или в 10 раз больше мощности ПЧ, если мощность ПЧ превышает 50 кВА) и %X составляет 5%.
Необходимо использовать дроссель постоянного тока, если мощность подключаемого электродвигателя составляет 75кВт или выше.
* 6) Получается при использовании дросселя постоянного тока.
* 7) Среднее значение тормозного момента для одиночного электродвигателя.(Варьируется в зависимости от производительности двигателя.)
* 8) Дисбаланс напряжения (%) = (Максимальное напряжение (В) – Минимальное напряжение (В)) / Среднее напряжение трехфазной сети (В) x 67 (IEC 61800 - 3). Если это значение составляет от 2 до 3%, необходимо использовать дополнительный дроссель переменного тока.
*10) Спец. HND типов 0007 и 0012: допустимая температура окружающего воздуха не выше 40 °C (+104 °F). Номинальное выходное напряжение при спец. HND снижается на 1% каждый 1 °C (1,8 °F), если температура окружающего воздуха составляет +40 °C (+104 °F) или выше.
Серия 3-фазного оборудования, 200 В
Позиция
Спецификация
Тип
FRN□□□□E2S-2GA
FRN□□□□E2S-2GB
0001
0002
0004
0006
0010
0012
0020
0030
0040
0056
0069
0088
0115
Номинальная мощность подключаемого
 электродвигателя (кВт) *1
HND0,20,40,751,12,23,0 *105,5 *107,5111518,52230
HHD0,10,20,40,751,52,23,75,57,5111518,522
Номинальные
 выходные
 характеристики
 Номинальная мощность (кВа) *2HND0,50,81,32,33,74,6 *107,5 *10111521263444
HHD0,30,61,11,93,04,26,79,51318232934
Номинальное напряжение (В) *3  Трехфазное 200...240 В (с АРН)
 Номинальный ток (А) *4HND1,32,03,56,09,612 *1019,6 *103040566988115
HHD0,81,63,05,08,01117,5253347607690
Перегрузочная способностьHND  120% от номинального тока в течение 1 мин
HHD
 150% от номинального тока в течение 1 мин или 200% от номинального тока в течение 0,5 сек
 Номинальные
 входные
 характеристики
 Основное электропитание Трехфазное 200...240 В, 50/60 Гц
 Колебания напряжения / частоты  Напряжение: +10 … -15% (Дисбаланс напряжения:2% или менее *8, Частота: +5 … -5%) *8
 Номинальный ток без
 дросселя постоянного тока (А)*5
HND1,82,64,96,712,817,9 *1031,9 *1042,760,780,097,0112151
HHD1,11,83,15,39,513,222,231,542,760,780,097,0112
Номинальный ток с
 дросселем постоянного тока (А) *5
HND0,931,63,04,38,311,7 *1019,9 *1028,842,257,671,084,4114
HHD0,570,931,63,05,78,314,021,128,842,257,671,084,4
Требуемая мощность
 источника питания (кВа) *6
HND0,40,61,11,52,94,1 *106,9 *10101520253040
HHD0,20,40,61,12,02,94,97,31015202530
Торможение  Тормозной момент (%) *7ND75%53%68%48%29% *1027% *1015%
HD150%100%70%40%20%
 Торможение постоянным токомПусковая частота: 0,0 … 60,0 Гц, Время торможения: 0,0 … 30,0 с,
Уровень торможения: 0 … 60% (спец. ND), 0 … 80% (спец. HD/HND), 0 … 100% (спец. HHD) от номинального тока
 Тормозной ключ Встроенный
 Минимальное подключаемое
 сопротивление (Ом)
10040332015108,64
Тормозной резистор  Дополнительно
Дроссель постоянного тока (DCR)HND
 Дополнительно
HHD
 Дополнительно
 Класс защиты (IEC60529)  IP20, UL открытого типа
 Тип охлаждения Естественное охлаждение Охлаждение вентилятором
 Масса (кг)0,50,50,60,81,51,51,85,05,08,09,09,510
* 1) 4-полюсный стандартный электродвигатель Fuji. При выборе номинальных характеристик ПЧ следует учитывать не только достаточную номинальную мощность (кВт), но также и выходной ток,  который должен быть больше выбранного номинального тока электродвигателя.
* 2) Номинальная мощность рассчитывается, исходя из номинального значения выходного напряжения 220 В.
* 3) Выходное напряжение не может превышать напряжение энергоснабжения.
* 4) Когда несущая частота (F26) устанавливается на значение ниже или выше, следует обязательно уменьшить номинальный ток ПЧ.
Спец. HHD — типы 0001 … 0020: 8 кГц, типы 0030 … 0115: 10 кГц,
Спец. HND — типы 0001 … 0020: 4 кГц, типы 0030 … 0069: 10 кГц, типы 0088, 0115: 4 кГц
* 5) Значение рассчитывается исходя из того, что ПЧ подключен к источнику питания мощностью 500 кВА (или в 10 раз больше мощности ПЧ, если мощность ПЧ превышает 50 кВА) и %X составляет 5%.
Необходимо использовать дроссель постоянного тока, если мощность подключаемого электродвигателя составляет 75кВт или выше.
* 6) Получается при использовании дросселя постоянного тока.
* 7) Среднее значение тормозного момента для одиночного электродвигателя.(Варьируется в зависимости от производительности двигателя.)
* 8) Дисбаланс напряжения (%) = (Максимальное напряжение (В) – Минимальное напряжение (В)) / Среднее напряжение трехфазной сети (В) x 67 (IEC 61800 - 3). Если это значение составляет от 2 до 3%, необходимо использовать дополнительный дроссель переменного тока.
*10) Спец. HND типов 0012 и 0020: допустимая температура окружающего воздуха не выше 40 °C (+104 °F). Номинальное выходное напряжение при спец. HND снижается на 1% каждый 1 °C (1,8 °F), если температура окружающего воздуха составляет +40 °C (+104 °F) или выше.
Серия 1-фазного оборудования, 200 В
Позиция
Спецификация
Тип
FRNE2S-7GA
000100020003000500080011
 Номинальная мощность подключаемого
 электродвигателя (кВт) *1
HHD0,10,20,40,751,52,2
 Номинальные
 выходные
 характеристики
Номинальная мощность (кВа) *2HHD0,30,61,11,93,04,2
 Номинальное напряжение (В) *3  Трехфазное 200...240 В (с АРН)
 Номинальный ток (А) *4HHD0,81,63,05,08,011
 Перегрузочная способностьHHD  150% от номинального тока в течение 1 мин или 200% от номинального тока в течение 0,5 сек
 Номинальные
 входные
 характеристики
 Основное электропитание Трехфазное 200...240 В, 50/60 Гц
 Колебания напряжения / частоты  Напряжение: +10 … -15% (Дисбаланс напряжения:2% или менее *8, Частота: +5 … -5%)
 Номинальный ток без
 дросселя постоянного тока (А)*5
HHD1,83,35,49,716,424,8
 Номинальный ток с
 дросселем постоянного тока (А) *5
HHD1,12,03,56,411,617,5
 Требуемая мощность
 источника питания (кВа) *6
HHD0,30,40,71,32,43,5
 Торможение  Тормозной момент (%) *7HHD 150%100%70%40%
Торможение постоянным током  Пусковая частота: 0,0 … 60,0 Гц, Время торможения: 0,0 … 30,0 с,
 Уровень торможения: 0 … 100% (спец. HHD) от номинального тока
 Тормозной ключ  Встроенный
 Минимальное подключаемое
 сопротивление (Ом)
10040
 Тормозной резистор  Дополнительно
Дроссель постоянного тока (DCR) HHD Дополнительно
 Класс защиты (IEC60529)  IP20, UL открытого типа
 Тип охлаждения  Естественное охлаждение Охлаждение вентилятором
 Масса (кг)0,50,50,60,91,61,8
* 1 4-полюсный стандартный электродвигатель Fuji. При выборе номинальных характеристик ПЧ следует учитывать не только достаточную номинальную мощность (кВт), но также и выходной ток, который должен быть больше выбранного номинального тока электродвигателя.
* 2 Номинальная мощность рассчитывается, исходя из номинального значения выходного напряжения 220 В.
* 3 Выходное напряжение не может превышать напряжение энергоснабжения.
* 4 Когда несущая частота (F26) устанавливается на значение ниже или выше, следует обязательно уменьшить номинальный ток ПЧ.
спец. HHD—тип 0001 … 0011: 8 кГц
Значение рассчитывается исходя из того, что ПЧ подключен к источнику питания мощностью 500 кВА (или в 10 раз больше мощности ПЧ, если мощность ПЧ превышает 50 кВА) и %X составляет 5%.
* 6 Получается при использовании дросселя постоянного тока.
* 7 Среднее значение тормозного момента для одиночного электродвигателя. (Варьируется в зависимости от производительности двигателя.)
Модели Frenic-Ace со встроенными ЭМС-фильтрами
Серия 3-фазного оборудования, 400 В
Позиция
Спецификация
Тип
FRN□□□□E2E-4GA
FRN□□□□E2E-4E
0002
0004
0006
0007
0012
0022
0029
0037
0044
0059
0072
Номинальная мощность подключаемого электродвигателя (кВт) *1ND0,751,52,23,05,5111518,5223037
HD0,751,12,23,05,57,5111518,52230
HND0,751,12,23,0 *95,5 *97,5111518,52230
HHD0,40,751,52,23,75,57,5111518,522
Номинальные выходные характеристикиНоминальная мощность
(кВа) *2
ND1,63,14,25,39,1162228344555
HD1,42,63,84,88,5131824293446
HND1,42,63,84,8 *98,5 *9131824293446
HHD1,11,93,24,26,99,91418233034
Номинальное
напряжение (В) *3
Трехфазное 380 ... 480 В (с АРН)
Номинальный ток (А) *4ND2,14,15,56,91221,528,537,044,059,072,0
HD1,83,45,06,311,117,523,031,038,045,060,0
HND1,83,45,06,3 *911,1 *917,523,031,038,045,060,0
HHD1,52,54,25,59,013,018,024,030,039,045,0
Перегрузочная способностьND, HND
120% от номинального тока в течение 1 мин
HD 150% от номинального тока в течение 1 мин
HHD 150% от номинального тока в течение 1 мин или 200% от номинального тока в течение 0,5 сек
Номинальные входные характеристикиОсновное электропитание Трехфазное 380 ... 480 В (с АРН)
Колебания напряжения/частоты Напряжение: +10 ... -15% (Дисбаланс напряжения: 2% или менее (*8), частота +5 ... -5%)
Номинальный ток без дросселя постоянного тока (А) *5
ND2,74,87,311,316,833,043,852,360,677,994,3
HD2,73,97,311,316,823,233,043,852,360,677,9
HND2,73,97,311,3 *916,8 *923,233,043,852,360,677,9
HHD1,73,15,98,213,017,323,233,043,852,360,6
Номинальный ток с дросселем постоянного тока (А) *5ND1,52,94,25,810,121,128,835,542,257,068,5
HD1,52,14,25,810,114,421,128,835,542,257,0
HND1,52,14,25,810,114,421,128,835,542,257,0
HHD0,851,63,04,47,310,614,421,128,835,542,2
Требуемая мощность источника питания
(кВа) *6
ND1,12,13,04,17,0152025293947
HD1,11,53,04,17,0101520252939
HND1,11,53,04,1 *97,0 *9101520252939
HHD0,61,22,13,15,17,31015202529
ТорможениеТормозной момент (%) *7ND53%50%48%29%27%  12%
HD53%68%48%29%27%  15%
HND53%68%48%29%27%  15%
HHD100%70%40%  20%
Торможение постоянным током Пусковая частота: 0,0 ... 60,0 Гц, Время торможения: 0,0 ... 30,0 с,
Уровень торможения: 0 ... 60% (спец. ND), 0 ... 80% (спец. HD/HND), 0 ... 100% (спец. HHD) от номинального тока
Тормозной ключ Встроенный
Минимальное подключаемое сопротивление (Ом)20016013080604034,416
Тормозной резистор Дополнительно
Дроссель постоянного токаND
Дополнительно
HND, HD
Дополнительно
HHD
Дополнительно
Фильтр ЭМС
Соответствует требованиям Директив по ЭМС, Эмиссия: Категория C2.
Иммунитет: Категория C3 (среда 2)
(EN61800-3: 2004)(Ожидается подтверждение)
Соответствует требованиям Директив по ЭМС, Эмиссия: Категория C2.
Иммунитет: Категория C3 (среда 2)
(EN61800-3: 2004)(Ожидается подтверждение)
Класс защиты (IEC60529) IP20, UL открытого типа
Тип охлаждения
Естественное
охлаждение
 Охлаждение вентилятором
Масса (кг)1,51,82,32,32,46,56,511,211,210,511,2
Позиция
Спецификация
Тип
FRN□□□□E2E-4E
0085
0105
0139
0168
0203
0240
0290
0361
0415
0520
0590
Номинальная мощность подключаемого электродвигателя (кВт) *1 ND45557590110132160200220280315
HD3745557590110132160200220250
HND3745557590110132160200220280
HHD303745557590110132160200220
Номинальные выходные характеристикиНоминальная мощность (кВа) *2ND6580106128155183221275316396450
HD576985114134160193232287316364
HND576985114134160193232287316396
HHD46576985114134160193232287316
Номинальное напряжение (В) *3  Трехфазное 380...480 В (с АРН)
Номинальный ток (А) *4ND85,0105139168203240290361415520590
HD75,091,0112150176210253304377415477
HND75,091,0112150176210253304377415520
HHD60,075,091,0112150176210253304377415
Перегрузочная способностьND, HND  120% от номинального тока в течение 1 мин
HD
 150% от номинального тока в течение 1 мин
HHD
 150% от номинального тока в течение 1 мин или 200% от номинального тока в течение 0,5 сек
Номинальные входные характеристикиОсновное электропитание  Трехфазное 380 … 480 В, 50/60 Гц  Трехфазное 380 … 440 В, 50 Гц *9
 Трехфазное 380 … 480 В, 60 Гц
Колебания напряжения / частоты  Напряжение: +10 … -15% (Дисбаланс напряжения:2% или менее *8, Частота: +5 … -5%) *8
Номинальный ток без дросселя постоянного
тока (А) *5
ND114140---------
HD94,3114140--------
HND94,3114140--------
HHD77,994,3114140-------
Номинальный ток с дросселем постоянного тока (А) *5
ND83,2102138164201238286357390500559
HD68,583,2102138164201238286357390443
HND68,583,2102138164201238286357390500
HHD57,068,583,2102138164201238286357390
Требуемая мощность источника питания (кВа) *6ND587196114139165199248271347388
HD47587196114140165199248271307
HND47587196114140165199248271347
HHD3947587196114140165199248271
ТорможениеТормозной момент (%) *7ND  5 ... 9%
HD  7 ... 12%
HND  7 ... 12%
HHD  10 ... 15%
Торможение постоянным током  Пусковая частота: 0,0 … 60,0 Гц, Время торможения: 0,0 … 30,0 с,
 Уровень торможения: 0 … 60% (спец. ND), 0 … 80% (спец. HD/HND), 0 … 100% (спец. HHD) от
 номинального тока
Тормозной ключ  Дополнительно
Минимальное подключаемое сопротивление (Ом)-----------
Тормозной резистор  Дополнительно
Дроссель постоянного тока (DCR)ND
 Дополнительно
HND, HD
 Дополнительно
HHD
 Дополнительно
Фильтр ЭМС
Соответствует требованиям Директив по ЭМС, Эмиссия и иммунитет: Категория C3 (среда 2) (EN61800-3:2004)
Класс защиты (IEC60529)  IP00, UL открытого типа
Тип охлаждения  Охлаждение вентилятором
Масса (кг)262731334062639596130140
* 1) 4-полюсный стандартный электродвигатель Fuji. При выборе номинальных характеристик ПЧ следует учитывать не только достаточную номинальную мощность (кВт), но также и выходной ток,  который должен быть больше выбранного номинального тока электродвигателя.
* 2) Номинальная мощность рассчитывается, исходя из номинального значения выходного напряжения 440 В.
* 3) Выходное напряжение не может превышать напряжение энергоснабжения.
* 4) Когда несущая частота (F26) устанавливается на значение ниже или выше, следует обязательно уменьшить номинальный ток ПЧ.
Спец. HHD — типы 0002 … 0012: 8 кГц, типы 0022 … 0168: 10 кГц, типы 0203 … 0590: 6 кГц
Спец. HND — типы 0002 … 0012: 8 кГц, типы 0022 … 0059: 10 кГц, типы 0072 … 0168: 6 кГц, типы 0203 … 0590: 4 кГц
Спец. HD, ND — Все типы: 4кГц
* 5) Значение рассчитывается исходя из того, что ПЧ подключен к источнику питания мощностью 500 кВА (или в 10 раз больше мощности ПЧ, если мощность ПЧ превышает 50 кВА) и %X составляет 5%.
Необходимо использовать дроссель постоянного тока, если мощность подключаемого электродвигателя составляет 75кВт или выше.
* 6) Получается при использовании дросселя постоянного тока.
* 7) Среднее значение тормозного момента для одиночного электродвигателя.(Варьируется в зависимости от производительности двигателя.)
* 8) Дисбаланс напряжения (%) = (Максимальное напряжение (В) – Минимальное напряжение (В)) / Среднее напряжение трехфазной сети (В) x 67 (IEC 61800 - 3). Если это значение составляет от 2 до 3%, необходимо использовать дополнительный дроссель переменного тока.
*9) Спец. HND типов 0007 и 0012: допустимая температура окружающего воздуха не выше 40 °C (+104 °F). Номинальное выходное напряжение при спец. HND снижается на 1% каждый 1 °C (1,8 °F), если температура окружающего воздуха составляет +40 °C (+104 °F) или выше.
Серия 3-фазного оборудования, 200 В
Позиция
Спецификация
Тип
FRN□□□□E2E-2GA
0001
0002
0004
0006
0010
0012
0020
Номинальная мощность подключаемого
 электродвигателя (кВт) *1
HND0,20,40,751,1 *92,23,0 *105,5 *10
HHD0,10,20,40,751,52,23,7
Номинальные
 выходные
 характеристики
 Номинальная мощность (кВа) *2HND0,50,81,32,3 *93,74,6 *107,5 *10
HHD0,30,61,11,93,04,26,7
Номинальное напряжение (В) *3  Трехфазное 200...240 В (с АРН)
 Номинальный ток (А) *4HND1,32,03,56,09,612 *1019,6 *10
HHD0,81,63,05,08,01117,5
Перегрузочная способностьHND  120% от номинального тока в течение 1 мин
HHD
 150% от номинального тока в течение 1 мин или 200% от номинального тока в течение 0,5 сек
 Номинальные
 входные
 характеристики
 Основное электропитание Трехфазное 200...240 В, 50/60 Гц
 Колебания напряжения / частоты  Напряжение: +10 … -15% (Дисбаланс напряжения:2% или менее *8, Частота: +5 … -5%) *8
 Номинальный ток без
 дросселя постоянного тока (А)*5
HND1,82,64,96,7 *912,817,9 *1031,9 *10
HHD1,11,83,15,39,513,222,2
Номинальный ток с
 дросселем постоянного тока (А) *5
HND0,931,63,04,3 *98,311,7 *1019,9 *10
HHD0,570,931,63,05,78,314,0
Требуемая мощность
 источника питания (кВа) *6
HND0,40,61,11,5 *92,94,1 *106,9 *10
HHD0,20,40,61,12,02,94,9
Торможение  Тормозной момент (%) *7ND75%53%68% *948%29% *1027% *10
HD150%100%70%40%
 Торможение постоянным током Пусковая частота: 0,0 … 60,0 Гц, Время торможения: 0,0 … 30,0 с,
Уровень торможения: 0 … 60% (спец. ND), 0 … 80% (спец. HD/HND), 0 … 100% (спец. HHD) от номинального тока
 Тормозной ключ Встроенный
 Минимальное подключаемое
 сопротивление (Ом)
1004033
Тормозной резистор  Дополнительно
Дроссель постоянного тока (DCR)HND
 Дополнительно
HHD
 Дополнительно
Фильтр ЭМС
Соответствует требованиям Директив по ЭМС, Эмиссия: Категория C2. Иммунитет: Категория C3 (среда 2)  (EN61800-3: 2004)
 Класс защиты (IEC60529)  IP20, UL открытого типа
 Тип охлаждения Естественное охлаждение Охлаждение вентилятором
 Масса (кг)0,60,60,70,92,22,32,3
* 1) 4-полюсный стандартный электродвигатель Fuji.
* 2) Номинальная мощность рассчитывается, исходя из номинального значения выходного напряжения 220 В.
* 3) Выходное напряжение не может превышать напряжение энергоснабжения.
* 4) Когда несущая частота (F26) устанавливается на значение ниже или выше, следует обязательно уменьшить номинальный ток ПЧ.
Спец. HHD — типы 0001 … 0020: 8 кГц
Спец. HND — типы 0001 … 0020: 4 кГц
* 5) Значение рассчитывается исходя из того, что ПЧ подключен к источнику питания мощностью 500 кВА (или в 10 раз больше мощности ПЧ, если мощность ПЧ превышает 50 кВА) и %X составляет 5%.
* 6) Получается при использовании дросселя постоянного тока.
* 7) Среднее значение тормозного момента для одиночного электродвигателя.(Варьируется в зависимости от производительности двигателя.)
* 8) Дисбаланс напряжения (%) = (Максимальное напряжение (В) – Минимальное напряжение (В)) / Среднее напряжение трехфазной сети (В) x 67 (IEC 61800 - 3). Если это значение составляет от 2 до 3%, необходимо использовать дополнительный дроссель переменного тока.
*10) Спец. HND типов 0006, 0012 и 0020: допустимая температура окружающего воздуха не выше 40 °C (+104 °F). Номинальное выходное напряжение при спец. HND снижается на 1% каждый 1 °C (1,8 °F), если температура окружающего воздуха составляет +40 °C (+104 °F) или выше.
Серия 1-фазного оборудования, 200 В
Позиция
Спецификация
Тип
FRN□□□□E2E-7GA, FRN□□□□E2E-7GB
0001
0002
0003
0005
0008
0011
 Номинальная мощность подключаемого
 электродвигателя (кВт) *1
HHD0,10,20,40,751,52,2
 Номинальные
 выходные
 характеристики
Номинальная мощность (кВа) *2HHD0,30,61,11,93,04,2
 Номинальное напряжение (В) *3  Трехфазное 200...240 В (с АРН)
 Номинальный ток (А) *4HHD0,81,63,05,08,011
 Перегрузочная способностьHHD  150% от номинального тока в течение 1 мин или 200% от номинального тока в течение 0,5 сек
 Номинальные
 входные
 характеристики
 Основное электропитание Однофазное 200...240 В, 50/60 Гц
 Колебания напряжения / частоты  Напряжение: +10 … -15% (Дисбаланс напряжения:2% или менее *8, Частота: +5 … -5%)
 Номинальный ток без
 дросселя постоянного тока (А)*5
HHD1,83,35,49,716,424,8
 Номинальный ток с
 дросселем постоянного тока (А) *5
HHD1,12,03,56,411,617,5
 Требуемая мощность
 источника питания (кВа) *6
HHD0,30,40,71,32,43,5
 Торможение  Тормозной момент (%) *7HHD 150%100%70%40%
Торможение постоянным током  Пусковая частота: 0,0 … 60,0 Гц, Время торможения: 0,0 … 30,0 с,
 Уровень торможения: 0 … 100% (спец. HHD) от номинального тока
 Тормозной ключ  Встроенный
 Минимальное подключаемое
 сопротивление (Ом)
10040
 Тормозной резистор  Дополнительно
Дроссель постоянного тока (DCR) HHD Дополнительно
ЭМС-фильтр
Соответствует Директивам по ЭМС, Эмиссия: Категория C2. Иммунитет: Категория C3 (среда 2)
(EN61800-3:2004)
 Класс защиты (IEC60529)  IP20, UL открытого типа
 Тип охлаждения  Естественное охлаждение Охлаждение вентилятором
 Масса (кг)0,60,60,71,12,32,3
* 1 4-полюсный стандартный электродвигатель Fuji. При выборе номинальных характеристик ПЧ следует учитывать не только достаточную номинальную мощность (кВт), но также и выходной ток, который должен быть больше выбранного номинального тока электродвигателя.
* 2 Номинальная мощность рассчитывается, исходя из номинального значения выходного напряжения 220 В.
* 3 Выходное напряжение не может превышать напряжение энергоснабжения.
* 4 Когда несущая частота (F26) устанавливается на значение ниже или выше, следует обязательно уменьшить номинальный ток ПЧ.
спец. HHD—тип 0001 … 0011: 8 кГц
Значение рассчитывается исходя из того, что ПЧ подключен к источнику питания мощностью 500 кВА (или в 10 раз больше мощности ПЧ, если мощность ПЧ превышает 50 кВА) и %X составляет 5%.
* 6 Получается при использовании дросселя постоянного тока.
* 7 Среднее значение тормозного момента для одиночного электродвигателя. (Варьируется в зависимости от производительности двигателя.)
Применение частотных преобразователей серии Frenic-Ace
Вентиляторы:
Компрессор
Система кондиционирования воздуха
Осушитель
Дымосос
Вентиляторы для регулирования температуры печей
Крышные вентиляторы с групповым управлением
Холодильная установка
Встроенный вентилятор обдува в оборудовании производства пленок
Вентилятор градирни
Вентилятор в составе системы вентиляции
Разделяющий вентилятор

Металлорежущие станки:
Расточные станки
Поворотные столы
Блоки позиционирования
Станки сверления печатных плат
Намоточные станки
Прессовое оборудование

Электронасосы:
Безрезервуарные системы водоснабжения
Погружные насосы
Вакуумные насосы
Насосы для фонтанов
Насосы охлаждающей воды
Циркуляционные насосы горячей воды
Скважинные насосы
Системы орошения
Системы очистки воды
Насос с постоянный расходом
Шламовый насос
Насос с приводом от солнечной батареи

Конвейерное оборудование:
Подъемные краны (перемещение, подъем, горизонтальное перемещение)
Автоматизированные склады
Конвейеры (ленточные, цепные, шнековые, роликовые)
Лифтовое оборудование
Автопарковки
Грузоподъемный механизм
Автоматические двери
Ставни
Химическое оборудование/деревообрабатывающие станки:
Оборудование для смешивания жидкостей
Экструдеры
Вибраторы
Центробежные сепараторы
Оборудование для нанесения покрытий
Натяжные ролики
Фрезерный станок
Продольно-строгальные станки

Упаковочные станки:
Оборудование для индивидуальной упаковки/оборудование для внутренней упаковки
Упаковочные станки
Станок для наружной упаковки

Оборудование для обработки пищевых продуктов:
Оборудование для смешивания кормов
Оборудование для нарезания пищевых продуктов
Оборудование для обработки зерна
Оборудование для обработки чая
Оборудование для шлифования риса
Оборудование для сортировки риса

Оборудование производства бумаги/текстильные станки:
Прядильные станки
Вязальные станки
Оборудование для печатания на тканях
Промышленное швейное оборудование
Продольно-резательный станок

Прочее оборудование:
Оборудование для автоматического смешивания пищевых продуктов/лекарственных препаратов
Стиральные машины для коммерческого использования
Оборудование для офсетной печати
Брошюровочно-переплетный станок
Оборудование для мойки автомобилей
Измельчители
Посудомоечные машины
Тестовое оборудование
Дробилки
Опции и дополнительное оборудование частотного преобразователя серии Frenic-Ace
Опциональные платы промышленной шины:
Плата связи CC-Link
Плата связи DeviceNet
Плата связи PROFIBUS DP
Плата связи CANopen
Плата связи Ethernet
Плата связи PROFINET-RT
Другие дополнительные компоненты:
Дополнительная плата аналоговых входов/выходов
Дополнительная плата цифровых входов/выходов
Плата для инкрементального энкодера, 12 ... 15 В, типа HTL
Плата для инкрементального энкодера, 5 В, типа TTL, без дифф.выхода
Дополнительная карта RS-485 с 2 разъемами RJ45 для ответвлений
Модельный ряд преобразователей частоты Frenic-Ace
Модели ПЧ: FRN0002E2 -4, FRN0004E2 -4, FRN0006E2 -4, FRN0007E2 -4, FRN0012E2 -4, FRN0022E2 -4, FRN0029E2 -4, FRN0037E2 -4, FRN0044E2 -4, FRN0059E2 -4, FRN0072E2 -4, FRN0085E2 -4, FRN0105E2 -4, FRN0139E2 -4, FRN0168E2 -4, FRN0203E2 -4, FRN0240E2 -4, FRN0290E2 -4, FRN0361E2 -4, FRN0415E2 -4, FRN0520E2 -4, FRN0590E2 -4, FRN0002E2 -4, FRN0004E2 -4, FRN0006E2 -4, FRN0007E2 -4, FRN0012E2 -4, FRN0022E2 -4, FRN0029E2 -4, FRN0037E2 -4, FRN0044E2 -4, FRN0059E2 -4, FRN0072E2 -4, FRN0085E2 -4, FRN0105E2 -4, FRN0139E2 -4, FRN0168E2 -4, FRN0203E2 -4, FRN0240E2 -4, FRN0290E2 -4, FRN0361E2 -4, FRN0415E2 -4, FRN0520E2 -4, FRN0590E2 -4, FRN0002E2 -4,FRN0004E2 -4, FRN0006E2 -4, FRN0007E2 -4, FRN0012E2 -4, FRN0022E2 -4, FRN0029E2 -4, FRN0037E2 -4, FRN0044E2 -4, FRN0059E2 -4, FRN0072E2 -4, FRN0085E2 -4, FRN0105E2 -4, FRN0139E2 -4, FRN0168E2 -4, FRN0203E2 -4, FRN0240E2 -4, FRN0290E2 -4, FRN0361E2 -4, FRN0415E2 -4, FRN0520E2 -4, FRN0590E2 -4, FRN0002E2 -4, FRN0004E2 -4, FRN0006E2 -4, FRN0007E2 -4, FRN0012E2 -4, FRN0022E2 -4, FRN0029E2 -4, FRN0037E2 -4, FRN0044E2 -4, FRN0059E2 -4, FRN0072E2 -4, FRN0085E2 -4, FRN0105E2 -4, FRN0139E2 -4, FRN0168E2 -4, FRN0203E2 -4, FRN0240E2 -4, FRN0290E2 -4, FRN0361E2 -4, FRN0415E2 -4, FRN0520E2 -4, FRN0590E2 -4, FRN0001E2 -2, FRN0002E2 -2, FRN0004E2 -2, FRN0006E2 -2, FRN0010E2 -2, FRN0012E2 -2, FRN0020E2 -2, FRN0030E2S-2, FRN0040E2S-2, FRN0056E2S-2, FRN0069E2S-2, FRN0088E2S-2, FRN0115E2S-2, FRN0001E2 -2, FRN0002E2 -2, FRN0004E2 -2, FRN0006E2 -2, FRN0010E2 -2, FRN0012E2 -2, FRN0020E2 -2, FRN0030E2S-2, FRN0040E2S-2, FRN0056E2S-2, FRN0069E2S-2, FRN0088E2S-2, FRN0115E2S-2, FRN0001E2 -7, FRN0002E2 -7, FRN0003E2 -7, FRN0005E2 -7, FRN0008E2 -7, FRN0011E2 -7
Модельный ряд частотных преобразователей Fuji-electric Frenic-Ace
Телефон: +7 (499) 322-91-34
для звонков из Казахстана +7 (717) 269-69-54
Почта: info@b2b-privod.ru
Поставка промышленного оборудования оптом и в розницу звоните!
Назад к содержимому
