Коническо-цилиндрический редуктор Motive серии ENDURO 5
![Редукторы Motive серии BOX Редукторы Motive серии BOX](images/enduro_600.jpg)
Масла
ENDURO | масло (lt) | ISO | темп. | тип масла | ||||||
B3 | B6 | B7 | B8 | V5 | V6 | |||||
EN5 | 0,90 | 2,90 | 2,90 | 3 | 2,80 | 2,50 | VG 220 | -25 +80°C | Mobil Glygoyle 30 | Shell tivela S220 |
Монтаж редукторов Motive серии ENDURO 5
![](images/smazka-enduro.jpg)
Таблица эффективности ENDURO 5
![](images/enduro-5.jpg)
Габаритные размеры ENDURO 5
![](images/gabarity-enduro-2.jpg)
![](images/gabarity-enduro-5_4z5a4p49.jpg)
Фланцевое крепление
![](images/gabarity-enduro-3.jpg)
ENDURO | OFL | IEC | KP | KM (j6) | KN | KS | KK | KB | KC (0; -0.5) |
5 | OFL250 | 100/11285 | 250 | 180 | 215 | M12x40 | 23.5 | 12 | 4 |
Ножной монтаж
![](images/gabarity-enduro-4.jpg)
![](images/gabarity-nozhnoy-montazh-enduro-5.jpg)
Стандартный выходной вал
![](images/gabarity-enduro-z.jpg)
![](images/gabarity-enduro-z-5.jpg)

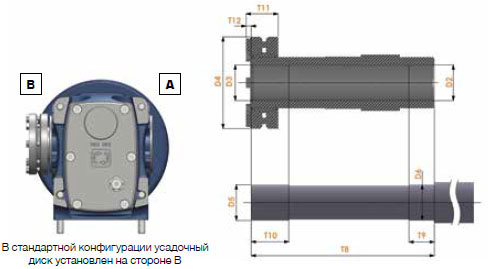

Усадочный дисковый вал
![](images/gabarity-ysad-enduro.jpg)
![](images/gabarity-ysad-enduro-5.jpg)
Крутящий момент
![](images/gabarity-kryt-enduro.jpg)
![](images/gabarity-kryt-enduro-5.jpg)
Одиночный и двойной выходной вал
![](images/gabarity-enduro-11.jpg)
![](images/gabarity-enduro-10.jpg)
![](images/gabarity-odin-enduro-5.jpg)

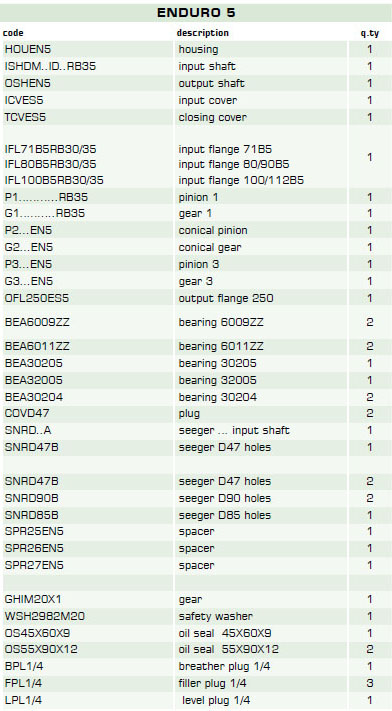

Список компонентов редукторов Motive серии ENDURO 5
![](images/komponenty-enduro-5.jpg)
![](images/komponenty-enduro_517iyib8.jpg)
