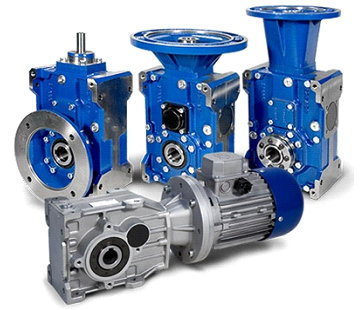

Коническо-цилиндрические мотор-редукторы TRAMEC серии TC, TF
Коническо-цилиндрические мотор-редукторы серии T комплектуются электродвигателями мощностью от 0,09 кВт до 45 кВт.
Редуктора типоразмеров Т 56 и Т 63 выполнены из неокрашенного алюминия, начиная с Т 71 - из высокопрочного чугуна, окрашенного в синий цвет. Применение высококачественных конических подшипников на всех валах гарантирует долгий срок службы редуктора и очень высокие радиальные и осевые нагрузки. Полый выходной вал в качестве стандарта, выполнен из высокопрочной стали, и имеет различные диаметры. В зависимости от используемого передаточного числа, редукторы могут быть двухступенчатыми (B) и трехступенчатыми (C).
Широкий выбор вариантов монтажа, несколько диаметров выходных валов на один габарит редуктора превращает этот редуктор в совершенно универсальный привод.
Отличительные особенности:
- Типоразмеры мотор-редукторов: T 56, T 63, T 71, T 80, T 90, T 100, T 112, T 125, T 140, T 160, T 180, T 200, T 225
- Крутящий момент: 100...12000 Нм
- Передаточное отношение: от 5:1 до 630:1
Модельный ряд редукторов TRAMEC серии TC, TF
| Типоразмер | Hm max | D вых. вала мм |
T 56 B, C | 145 | 20, 25 |
Т 63 В, С | 210 | 25, 28, 30 |
Т 71 В | 260 | 24, 28, 30 |
Т 90 В | 630 | 32, 30, 35 |
Т 80 С | 750 | 32, 30, 35 |
Т 112 В | 1280 | 42, 40, 45 |
Т 100 С | 1500 | 42, 40, 45 |
Т 140 В | 2540 | 55, 50 |
Т 125 С | 3050 | 55, 50 |
Т 180 В | 5230 | 70, 60 |
Т 160 С | 5890 | 70, 60 |
Т 200 В | 7400 | 90, 80 |
Т 180 С | 7950 | 90, 80 |
Т 225 В | 11100 | 100 |
Т 200 С | 11850 | 100 |
