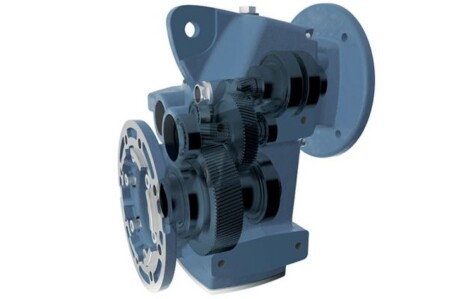

Редуктор с параллельным насадным валом Motive серии STON 3
![Редукторы Motive серии STON Редукторы Motive серии STON](images/ston.jpg)
Масла
STON | масло (lt) | ISO | темп. | тип масла | ||||||
B3 | B6 | B7 | B8 | V5 | V6 | |||||
ST3 | 1,05 | 1,10 | 1,10 | 0,95 | 1,25 | 1,50 | VG 220 | -25 +80°C | Mobil Glygoyle 30 | Shell tivela S220 |
Монтаж редукторов Motive серии STON 3
![](images/smazivaniye-ston.jpg)
Таблица эффективности STON 3
![](images/effect-ston-1.jpg)

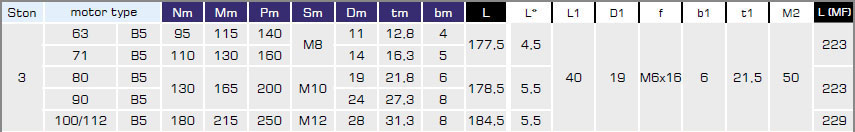

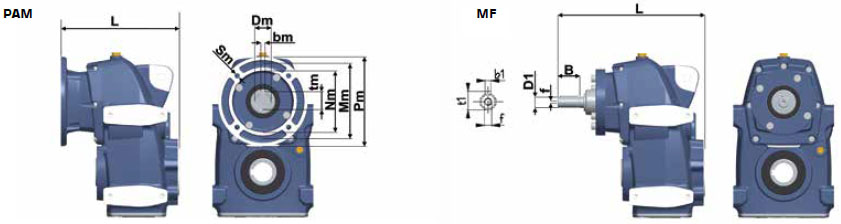

Габаритные размеры STON 3
![](images/gabarity-ston-1.jpg)
![](images/gabarity-vvod-ston-3.jpg)

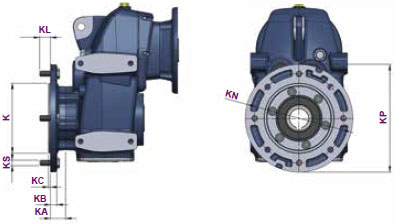

Выходной фланец
![](images/gabarity-ston-3.jpg)
![](images/gabarity-flanec-ston-3.jpg)

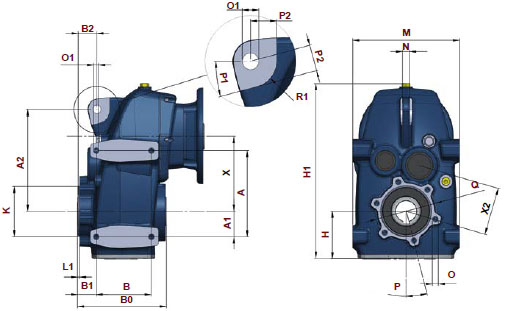

Ножной монтаж
![](images/gabarity-ston-5.jpg)
![](images/gabarity-nozhnoy-montazh-ston-3.jpg)

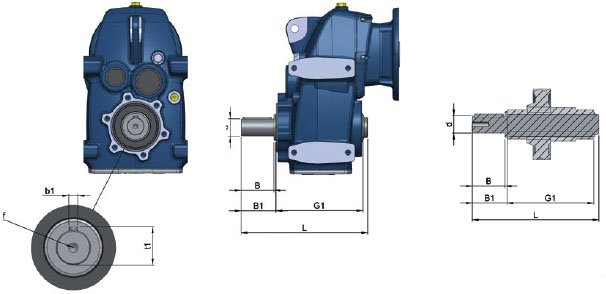

Выходной вал
![](images/gabarity-ston-7.jpg)
![](images/gabarity-vihodnoy-val-ston-3.jpg)
Стандартный входной вал
![](images/gabarity-ston-11.jpg)
![](images/gabarity-stand-ston-3.jpg)

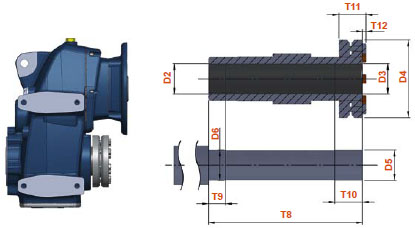

Усадочный дисковый вал
![](images/gabarity-ston-9.jpg)
![](images/gabarity-usad-ston-3.jpg)

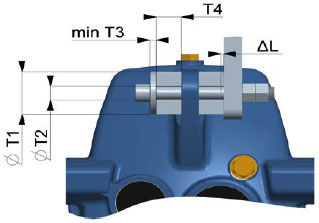

Крутящий момент
![](images/gabarity-ston-13.jpg)
![](images/gabarity-kryt-ston-3.jpg)

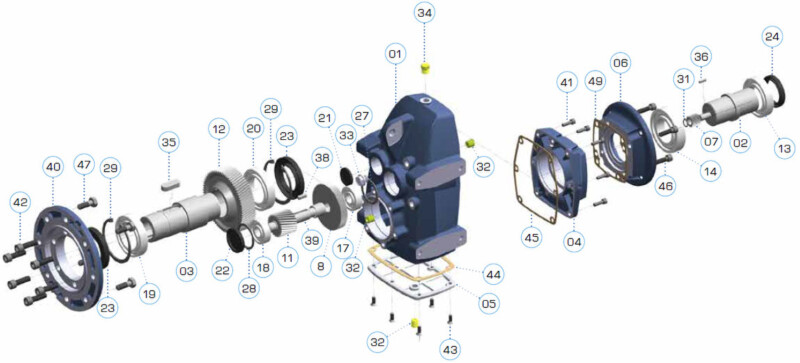

Список компонентов редукторов Motive серии STON 2 ступени понижения
![](images/komponenty-ston-3-2stypeni.jpg)
![](images/komponenty-ston-1_k1ojjeoa.jpg)

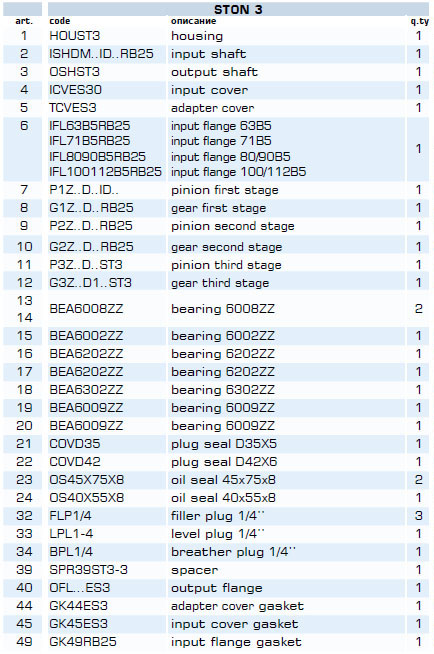

Список компонентов редукторов Motive серии STON 3 ступени понижения
![](images/komponenty-ston-3-3stypeni.jpg)
![](images/komponenty-ston-3_yraiqw8w.jpg)
