Преобразователь частоты Delta Electronics серии VFD-CP2000
Диапазон мощностей: 3-ф/230В: 0.75~90кВт; 3-ф/460В: 0.75~500кВт

Основные преимущества:
  • Превосходное сочетание цена/функциональность;
  • Скалярное и векторное управление двигателем для механизмов с постоянным и переменным моментом нагрузки;
  • Поддержание технологических параметров (давление, температура, расход и т.д.) с помощью встроенного ПИД-регулятора;
  • Встроенная функция каскадного управления группой до 8 насосов позволяет минимальными средствами обеспечить оптимальное использование насосов в группе как с точки зрения экономии электроэнергии, так и с точки зрения выравнивания моторесурса;
  • Возможность отслеживания режима "сухого хода" по различным алгоритмам;
  • Встроенная возможность работы по протоколам BACnet (для системы "Умный дом") и Modbus в сочетании со встроенным контроллером на 10 ООО шагов обеспечивает широкие возможности как по построению систем автоматики на базе преобразователя частоты, так и по встраиванию преобразователя в существующую систему управления;
  • Пожарный режим работы обеспечивает функционирование насосов и вентиляторов даже при сигналах аварии; в случае полного отказа преобразователя двигатель переключается на сеть;
  • Счетчик электроэнергии, позволяющий оценить эффективность использования преобразователя частоты;
  • Часы реального времени, календарь;
  • Съемный цифровой пульт с ЖК-дисплеем и возможностью копирования, сохранения, восстановления настроек (класс защиты пульта IP66);

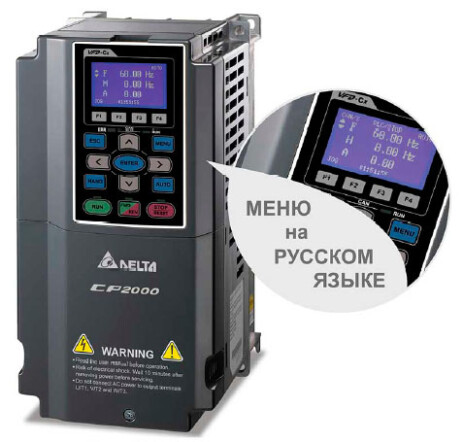

  • Меню пульта на русском языке;
  • Широкий выбор плат расширения;
  • Новая конструкция радиатора и фланцевое крепление в шкафу;
  • Соответствие международным стандартам CE/UL/CUL.
Области применения Delta Electronics серии VFD-CP2000
  • Оборудование отопления и вентиляции (вентиляторы, воздуходувки, дымососы, насосы, компрессоры и др.);
  • Оборудование систем охлаждения, включая охладительные башни;
  • Оборудование для автоматизации зданий;
  • Центрифуги, мельницы;
  • Оборудование для химической и деревоперерабатывающей промышленности (экструдеры, миксеры, смесители, мешалки, вибраторы, сепараторы и др.).
Технические характеристики Delta Electronics серии VFD-CP2000
Характеристики управленияМетоды управления
1: V/F, 2: SVC
Пусковой момент
до 150% или выше на О.5Гц
V/f характеристика
Настраиваемая по 4 точкам и квадратичная
Полоса пропускания контура скорости
5Гц
Ограничение момента
Нормальный режим: макс. 175%
Точность по моменту
±5%
Макс. выходная частота (Гц)
Серия 230В: 600.00 Гц (не для всех моделей) Серия 460В: 600.00 Гц (не для всех моделей)
Точность по выходной частоте
Цифровое задание: ±0.01%, -10 ... +40°С, Аналоговое задание: ±0.1%, 25±10°С
Разрешение задания частоты
Цифровое задание: 0.01 Гц, Аналоговое задание: 0.03 х макс. вых. частоту/ 60 Гц (±11 бит)
Перегрузочная способность
Легкий режим: 120% от номинального тока в течение 1 мин.
Нормальный режим: 120% от ном. тока в течение 1 мин.; 160% от ном. тока в течение З сек.
Сигналы задания частоты
0~+10В, 4~20мА, 0~20мА, импульсное задание
Время разгона/замедления
0.00~600.00 / 0.0~6000.0 сек
Основные функции управления
Автоматическое повторное включение, копирование параметров, резкое торможение, соединение по BACnet, переключ. времени разг/замедл., поиск скорости, обнаружение превышения момента, ограничение момента, 16 шагов скорости, функция вкл./выкл. вентилятора, S-кривая разгона/замедления, 3-х проводное управление, автотестирование двигателя (статическое, динамическое), выдержка времени, функция энергосбережения, компенсация скольжения, компенсация момента, MODBUS протокол (RS-485 (RJ45) макс. 115.2 кб/с), задание нижних и верхних пределов установок частоты, торможение постоянным током при старте/останове, ПИД-регулятор (со спящим режимом), толчковый режим.
Управление вентилятором
Типоразмеры А и В: ВКЛ/ВЫКЛ; типоразмер С и выше: ШИМ управление
Характеристики защитыЗащита двигателя
Электронное тепловое реле
Защита по току
Нормальный режим: мгновенный ток перегрузки: 240%
Перегрузка по току в нормальном режиме: 170~175%
Защита по напряжению
230: привод будет остановлен при напряжении на шине ОС более 410В
460: привод будет остановлен при напряжении на шине ОС более 820В
Защита по температуре
Встроенный датчик температуры
Предотвращение остановки
Токоограничение при разгоне, торможении и в установленном режиме
Авторестарт после выключения питания
Задержка задается пользователем (в диапазоне до 20 сек)
Защита от замыкания на землю
Уровень тока утечки на землю: более 50% от номинального тока ПЧ

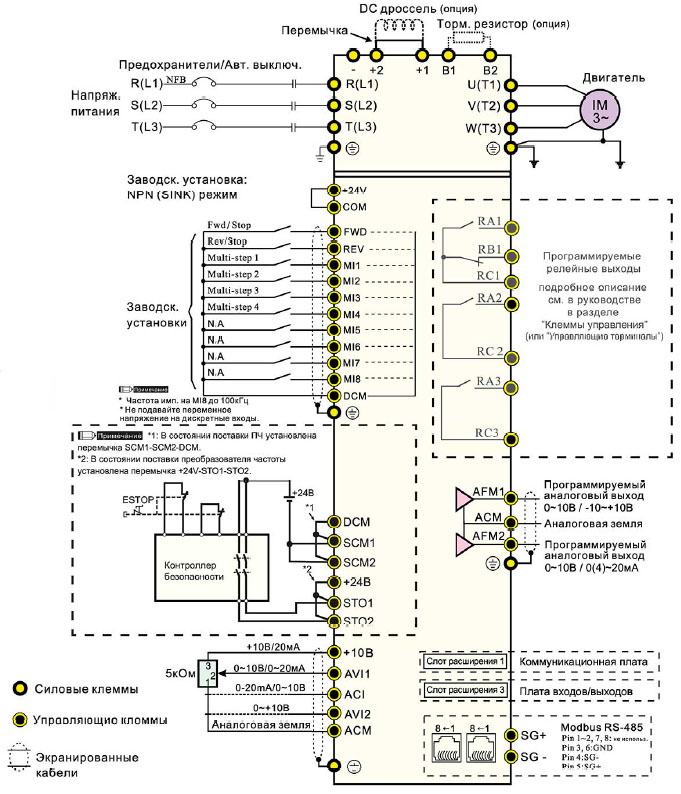

Схема соединений Delta Electronics серии VFD-CP2000
