Игольчатые подшипники NSK
Описание
игольчатых роликоподшипников NSK
Игольчатые
роликоподшипники NSK содержат в качестве тел качения множество тонких роликов
(иголок) длиной от 3 до 10 диаметров. Так как соотношение наружного диаметра
подшипника к диаметру вписанной окружности является небольшим, игольчатые
роликоподшипники имеют более высокую радиальную грузоподъемность. Среди
выпускаемых типов данных подшипников многие не имеют внутреннего кольца. Различаются
подшипники со штампованным наружным кольцом и подшипники «сплошного» типа с механически
обработанным наружным кольцом. Существуют также сепараторно-роликовые узлы без
колец. Большинство подшипников имеют штампованные стальные сепараторы, кроме того,
применяются подшипники без сепараторов.
Ассортимент подшипников NSK
Игольчатые подшипники без колец:
Игольчатые подшипники со штампованным наружным кольцом:
Неразъемные игольчатые роликоподшипники:
Упорные игольчатые роликоподшипники:
Опорные ролики:
Ролики толкателя:

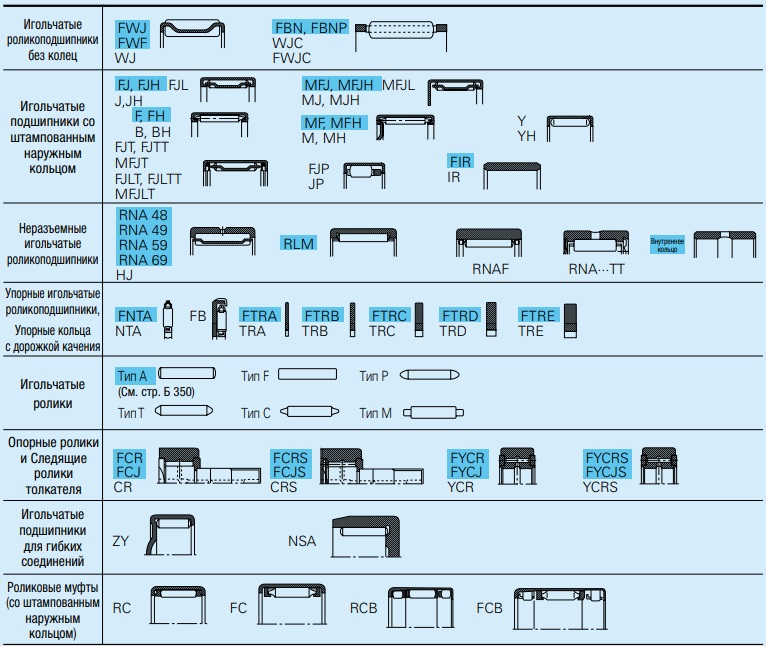

Типы игольчатых подшипников:![](images/NSK_Igolchatie_podshipniki_tipi.jpg)
![](images/NSK_Igolchatie_podshipniki_radialnie.jpg)
![](images/NSK_Igolchatie_podshipniki_obshepromishlennie.jpg)
![](images/NSK_Igolchatie_podshipniki_tipi.jpg)

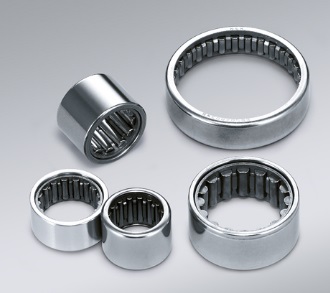

Радиальные игольчатые роликоподшипники:
![](images/NSK_Igolchatie_podshipniki_radialnie.jpg)

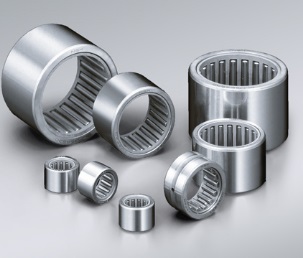

Общепромышленные игольчатые роликоподшипники:
![](images/NSK_Igolchatie_podshipniki_obshepromishlennie.jpg)
Игольчатые подшипники без колец серии FWF / FWJ
![](images/NSK_Igolchatie_podshipniki_bez_kolec_FWF_FWJ_gabariti.jpg)

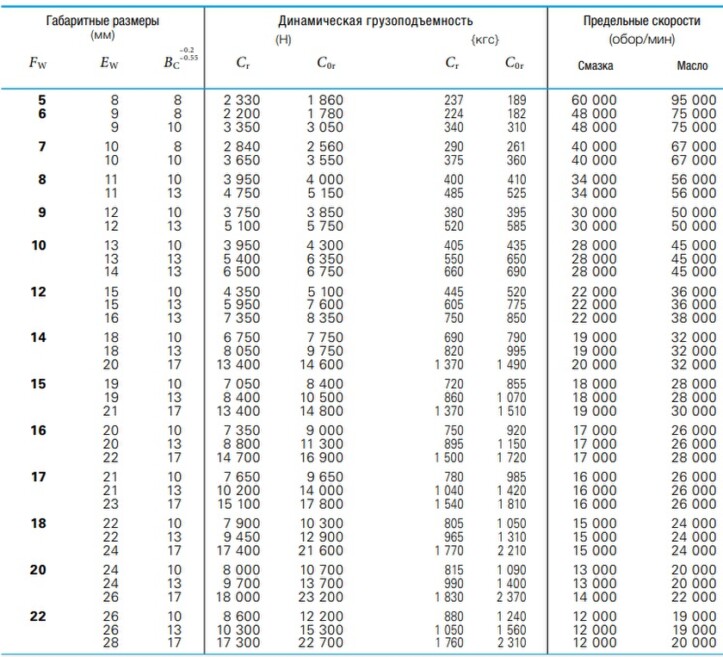

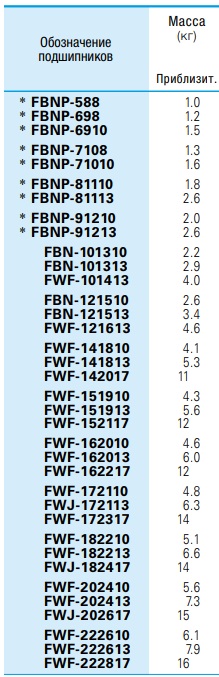

Диаметр вписанной окружности 5 - 22 мм
![](images/NSK_Igolchatie_podshipniki_bez_kolec_FWF_FWJ_5-22mm_1.jpg)
![](images/NSK_Igolchatie_podshipniki_bez_kolec_FWF_FWJ_5-22mm_2.jpg)

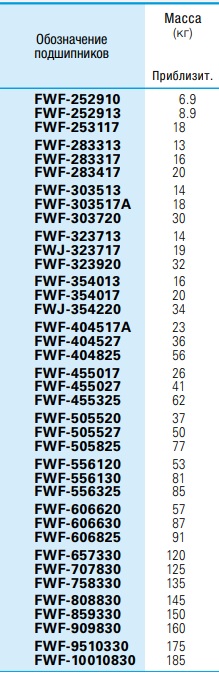

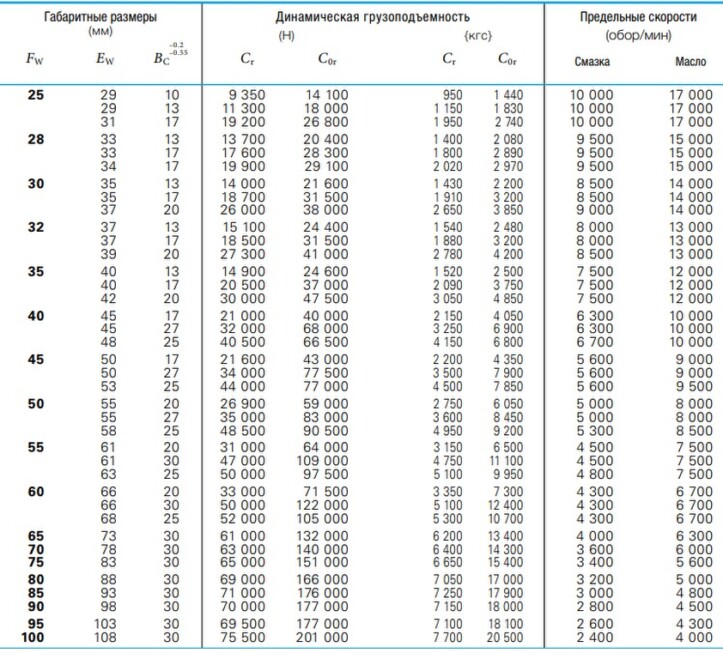

Диаметр вписанной окружности 25 - 100 мм
![](images/NSK_Igolchatie_podshipniki_bez_kolec_FWF_FWJ_25-100mm_1.jpg)
![](images/NSK_Igolchatie_podshipniki_bez_kolec_FWF_FWJ_25-100mm_2.jpg)
Игольчатые подшипники без колец для большой головки шатуна
![](images/NSK_Igolchatie_podshipniki_bez_kolec_dlya_bolshoj_golovki-shatuna_gabariti.jpg)

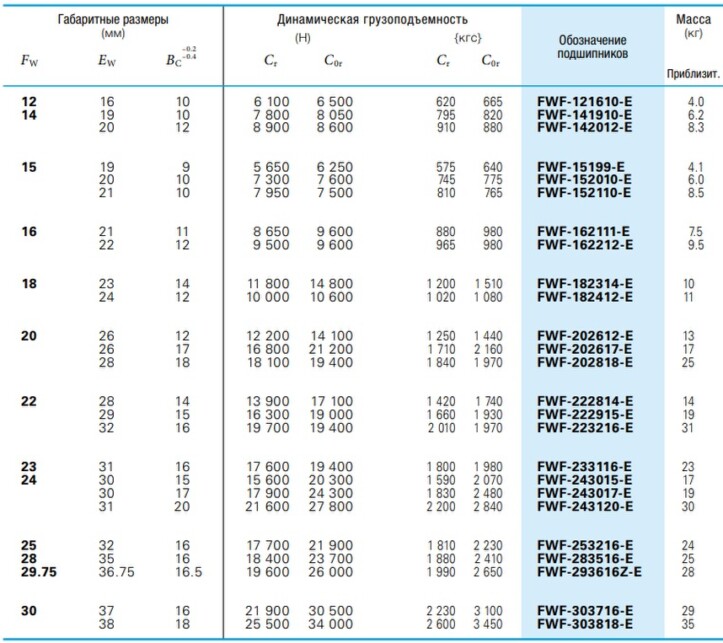

Диаметр вписанной окружности 12-30 мм
![](images/NSK_Igolchatie_podshipniki_bez_kolec_dlya_bolshoj_golovki-shatuna_12-30mm_1.jpg)
Игольчатые подшипники без колец для малой головки шатуна
![](images/NSK_Igolchatie_podshipniki_bez_kolec_dlya_maloj_golovki_shatuna_gabariti.jpg)
![](images/NSK_Igolchatie_podshipniki_bez_kolec_dlya_maloj_golovki_shatuna_9-19mm_1.jpg)

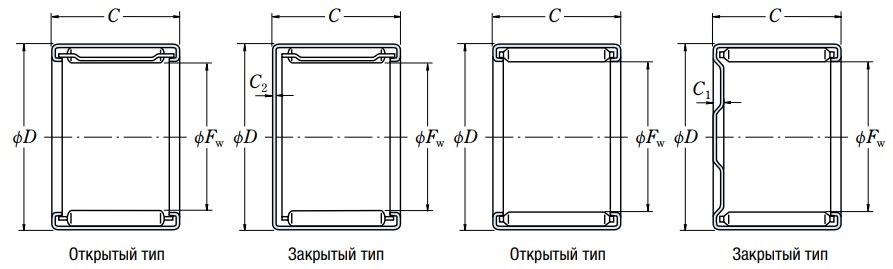

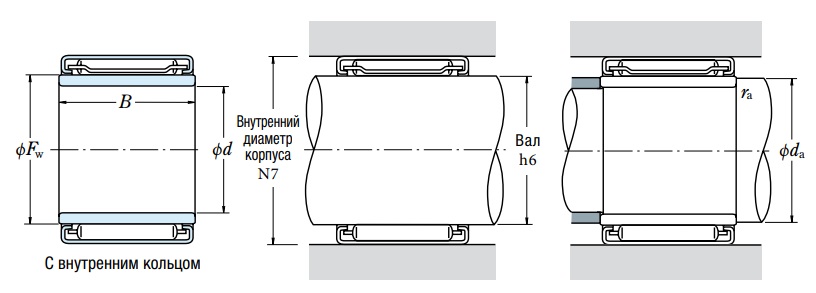

Игольчатые подшипники со штампованным наружным кольцом FJ / MFJ (с сепаратором), F / MF (без сепаратора, полностью заполненные роликами)
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_narugnoe_kolco_FJ-MFJ_F-MF_gabariti.jpg)
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_narugnoe_kolco_FJ-MFJ_F-MF_gabariti_1.jpg)

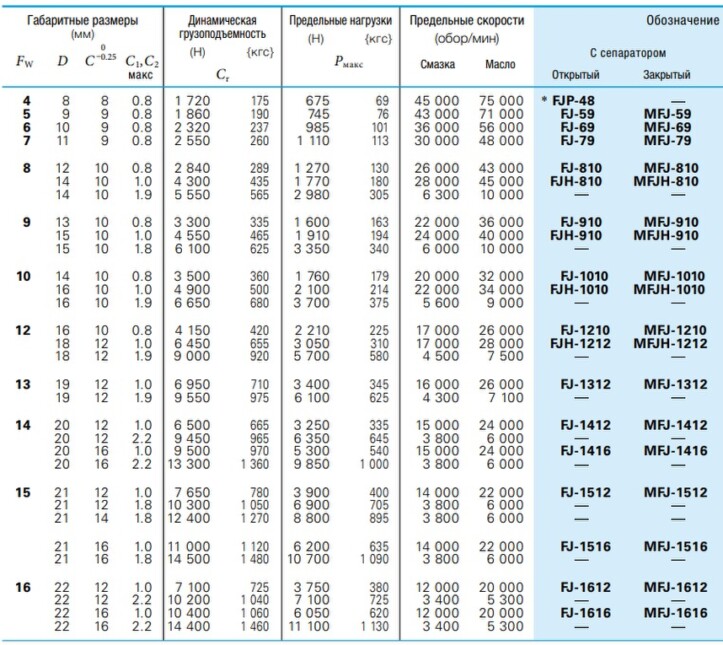

Диаметр вписанной окружности 4-16 мм
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_narugnoe_kolco_FJ-MFJ_F-MF_4-16mm_1.jpg)
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_narugnoe_kolco_FJ-MFJ_F-MF_4-16mm_2.jpg)

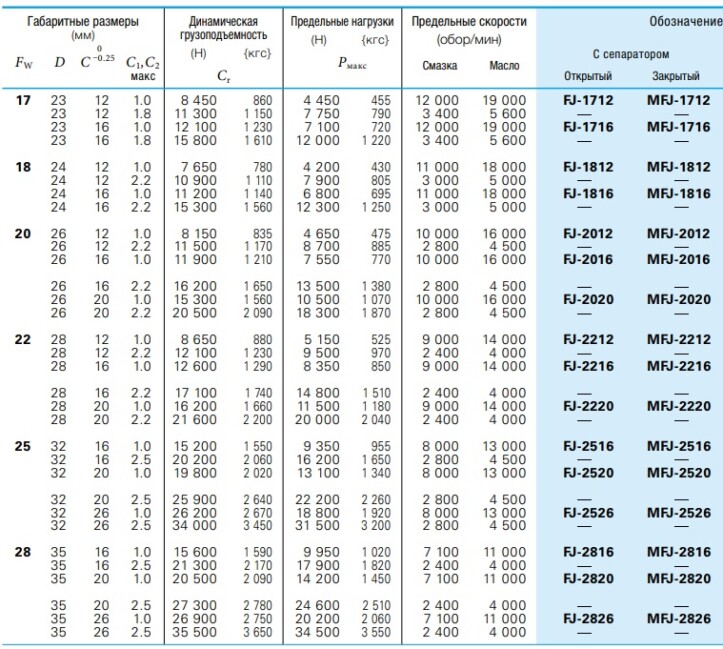

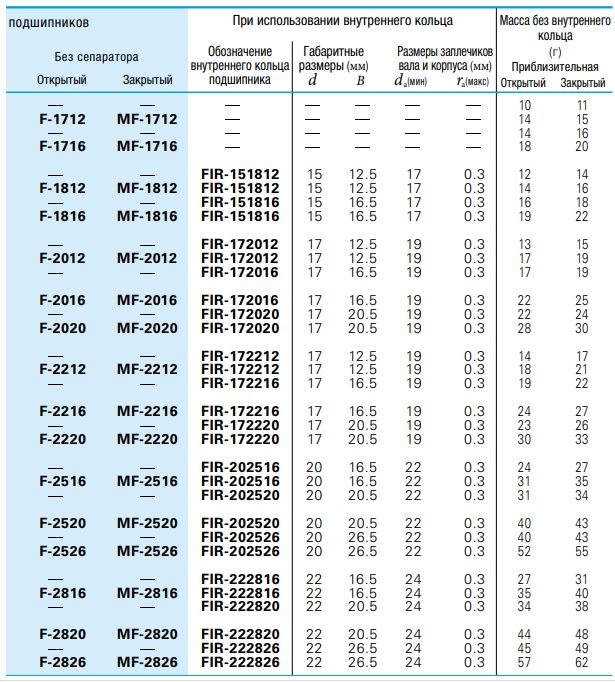

Диаметр вписанной окружности 17-28 мм
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_narugnoe_kolco_FJ-MFJ_F-MF_17-28mm_1.jpg)
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_narugnoe_kolco_FJ-MFJ_F-MF_17-28mm_2.jpg)

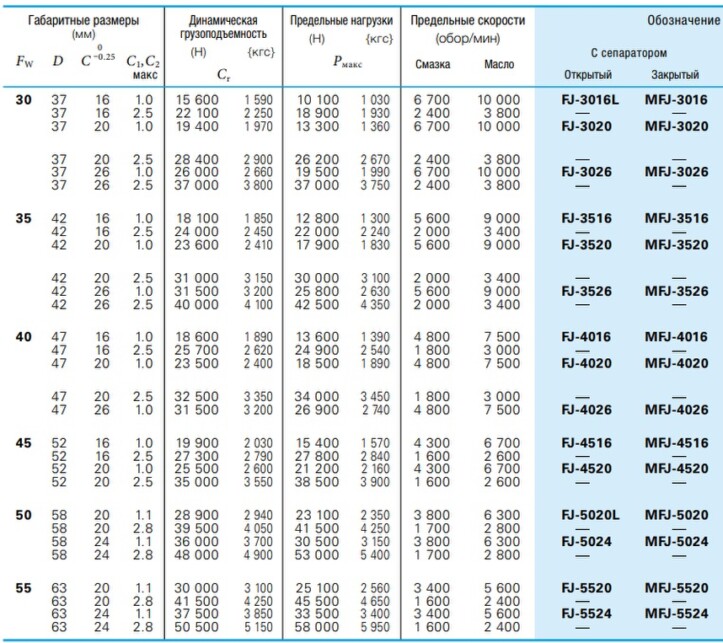

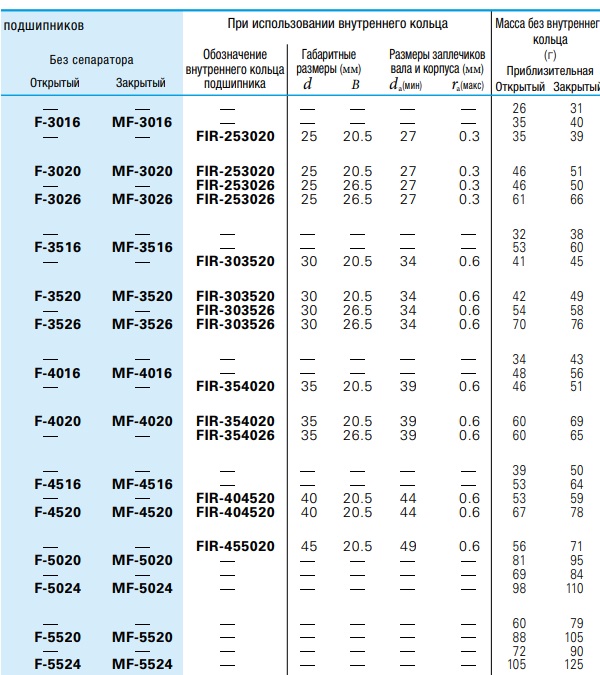

Диаметр вписанной окружности 30-55 мм
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_narugnoe_kolco_FJ-MFJ_F-MF_30-55mm_1.jpg)
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_narugnoe_kolco_FJ-MFJ_F-MF_30-55mm_2.jpg)

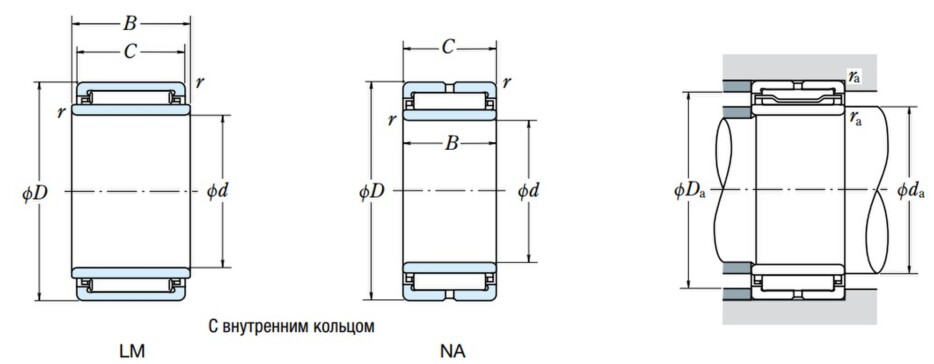

Серия RLM, LM / RNA, NA
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_narugnoe_kolco_FJ-MFJ_F-MF_gabariti.jpg)
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_narugnoe_kolco_RLM-LM_RNA-NA_gabariti1.jpg)

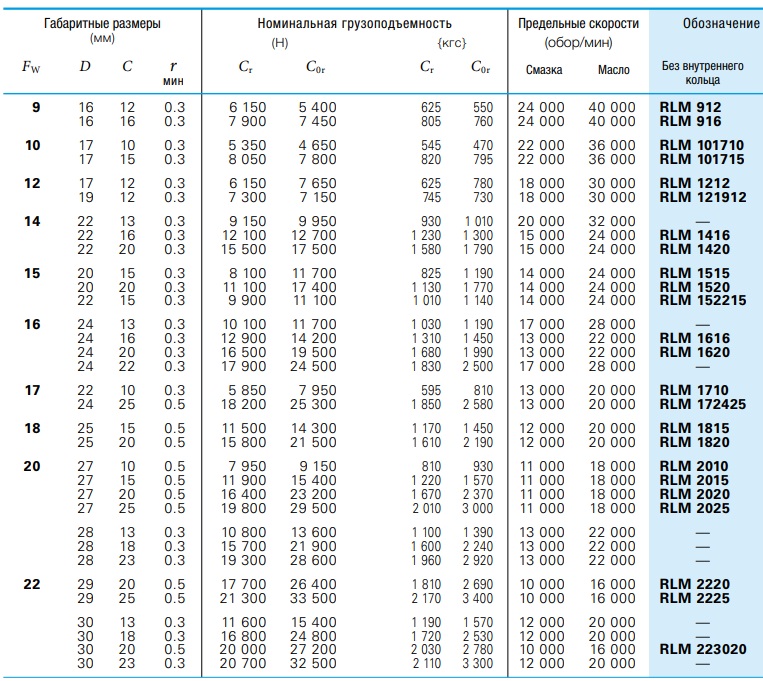

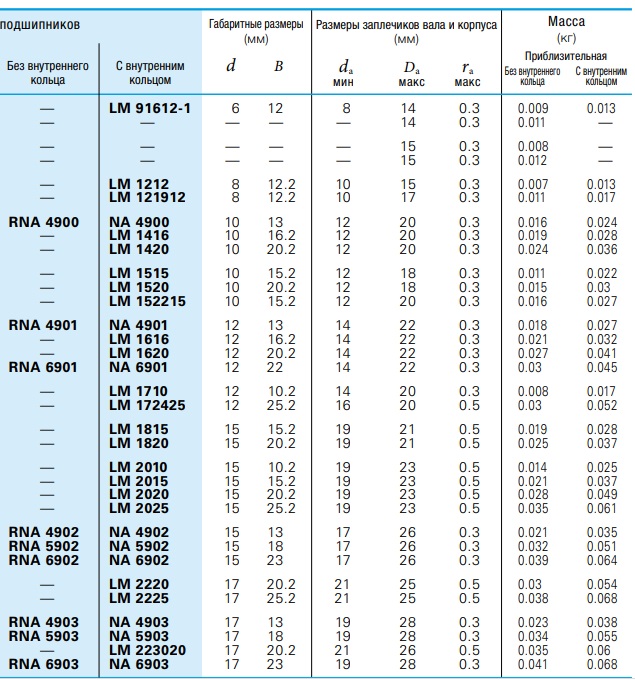

Диаметр вписанной окружности 9-22 мм
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_narugnoe_kolco_RLM-LM_RNA-NA_9-22mm_1.jpg)
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_narugnoe_kolco_RLM-LM_RNA-NA_9-22mm_2.jpg)

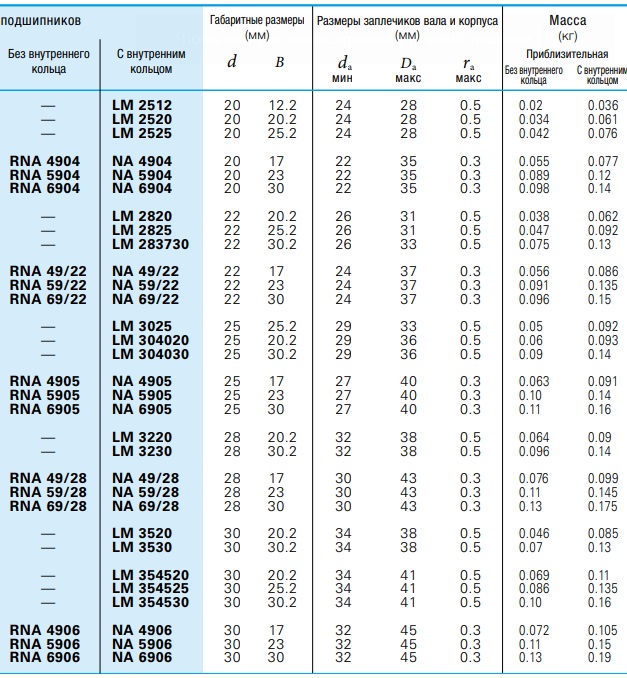

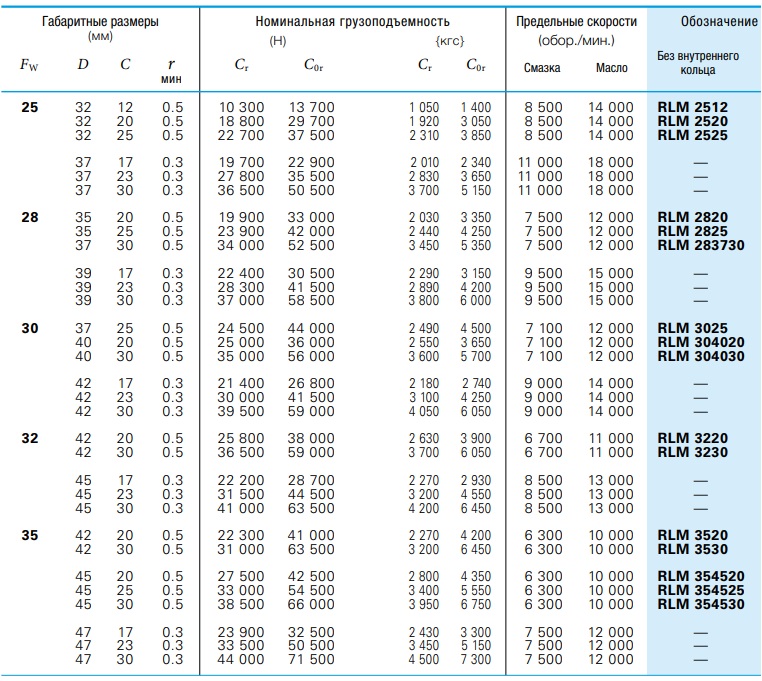

Диаметр вписанной окружности 25-35 мм
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_narugnoe_kolco_RLM-LM_RNA-NA_25-35mm_1.jpg)
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_narugnoe_kolco_RLM-LM_RNA-NA_25-35mm_2.jpg)

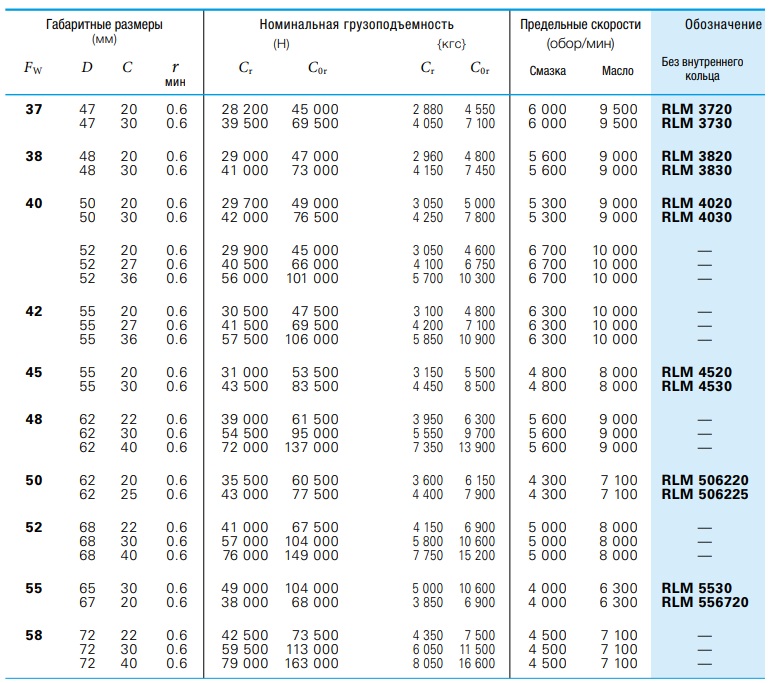

Диаметр вписанной окружности 37-58 мм
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_narugnoe_kolco_RLM-LM_RNA-NA_37-58mm_1.jpg)
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_narugnoe_kolco_RLM-LM_RNA-NA_37-58mm_2.jpg)

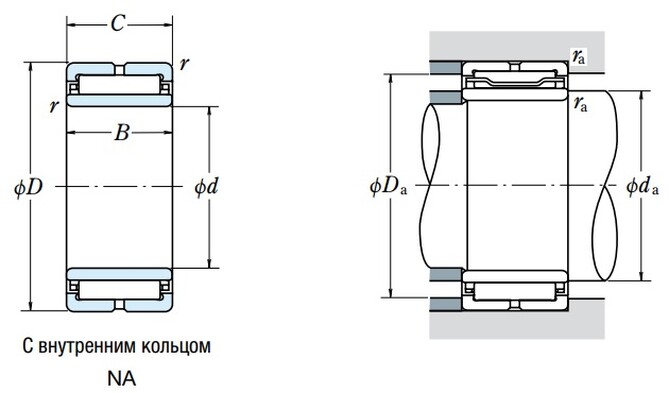

Неразъемные игольчатые роликоподшипники RNA / NA
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_nerazjemnie_RNA-NA_gabariti.jpg)
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_nerazjemnie_RNA-NA_gabariti1.jpg)

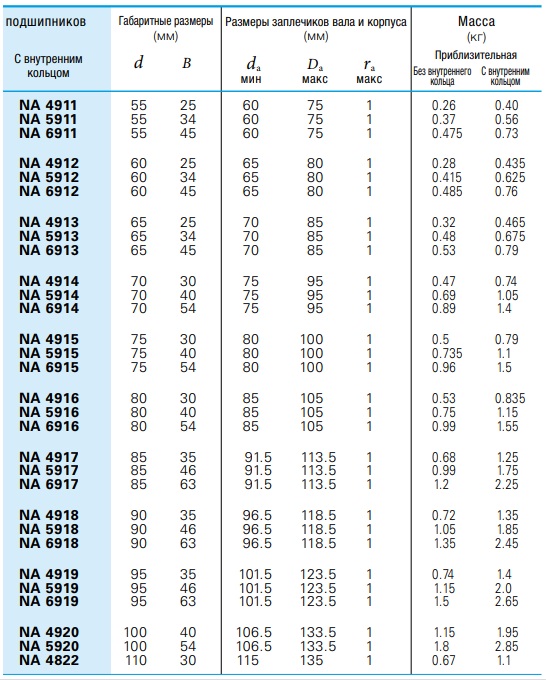

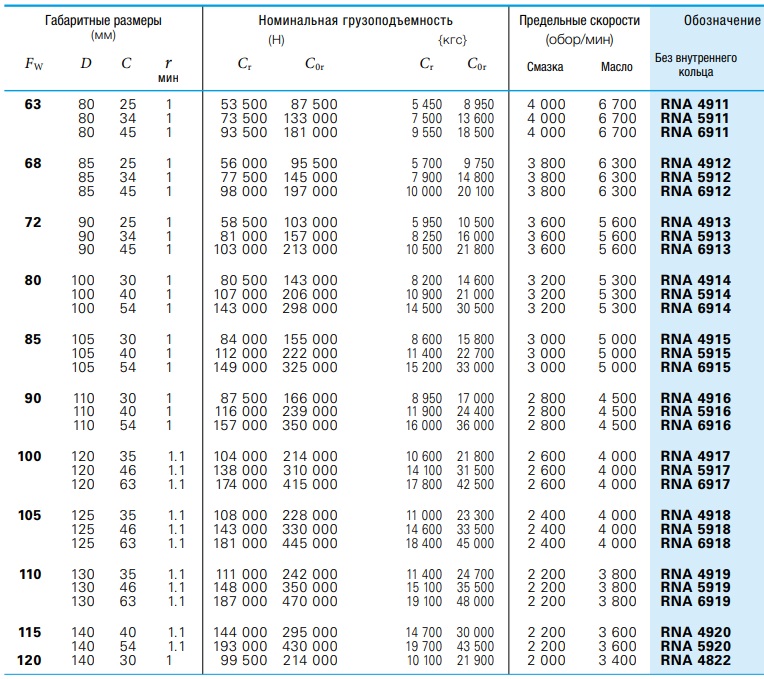

Диаметр вписанной окружности 63-120 мм
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_nerazjemnie_RNA-NA_63-120mm_1.jpg)
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_nerazjemnie_RNA-NA_63-120mm_2.jpg)

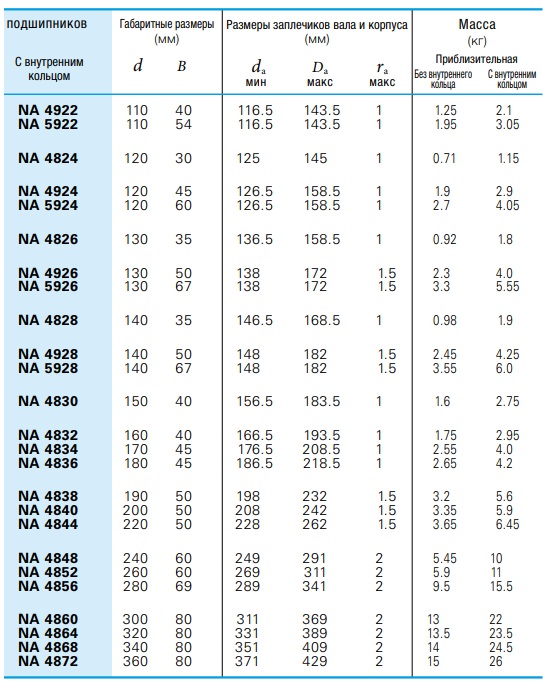

Диаметр вписанной окружности 125-390 мм
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_nerazjemnie_RNA-NA_125-390mm_1.jpg)
![](images/NSK_Igolchatie_podshipniki_shtampovannoe_nerazjemnie_RNA-NA_125-390mm_2.jpg)

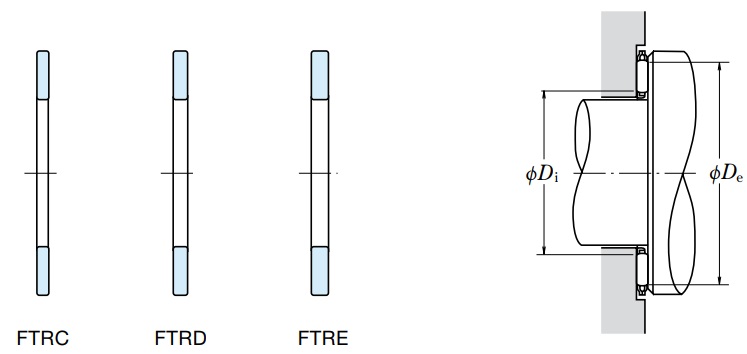

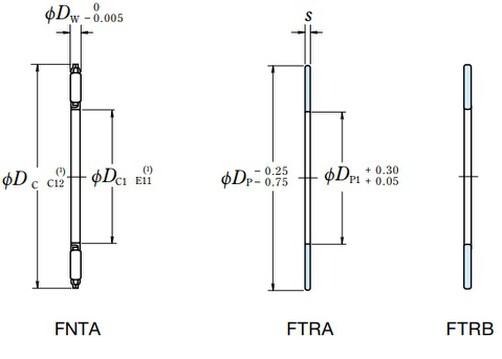

Упорные игольчатые роликоподшипники
Серия FNTA (Упорные игольчатые роликоподшипники без сепаратора)
Серия Упорные кольца с дорожкой качения
FTRA (s=1.0)
FTRB (s=1.5)
FTRC (s=2.0)
FTRD (s=2.5)
FTRE (s=3.0)
![](images/NSK_Upornie_Igolchatie_rolikopodshipniki_gabariti.jpg)
![](images/NSK_Upornie_Igolchatie_rolikopodshipniki_gabariti1.jpg)

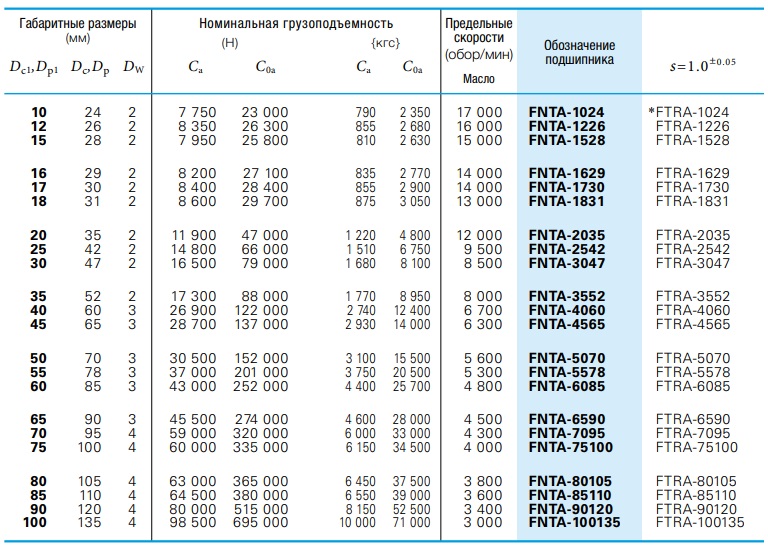

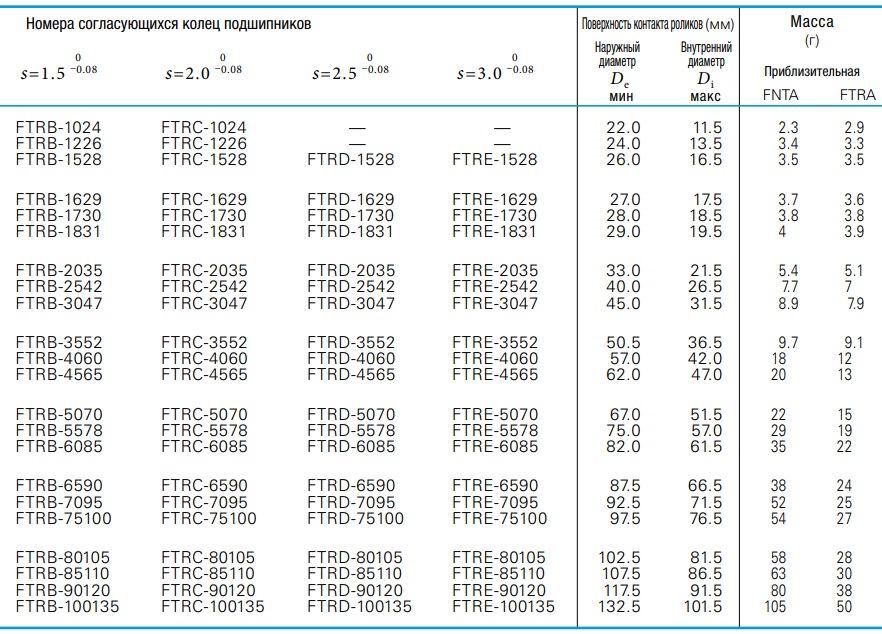

Внутренний диаметр 10 - 100 мм
![](images/NSK_Upornie_Igolchatie_rolikopodshipniki_10-100_1.jpg)
![](images/NSK_Upornie_Igolchatie_rolikopodshipniki_10-100_2.jpg)

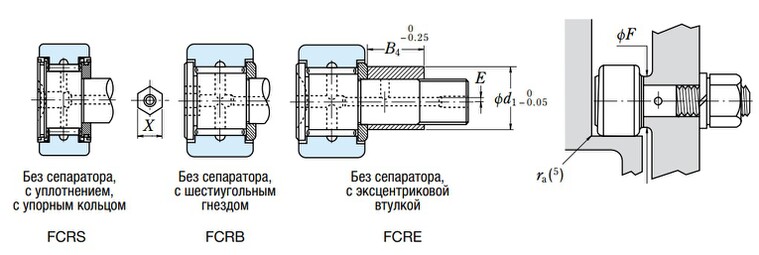

Опорные ролики NSK

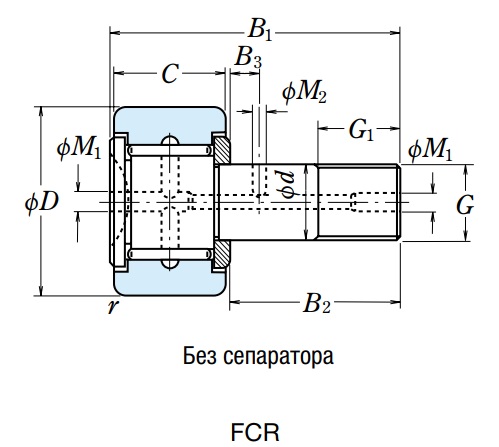

Серия FCR (без сепаратора)
Серия FCRS (без сепаратора, с уплотнением, с опорным кольцом)
Серия FCJ (с сепаратором)
Серия FCJS (с уплотнением, с сепаратором и упорным кольцом)
![](images/NSK_Opornie_roliki_FCR.jpg)

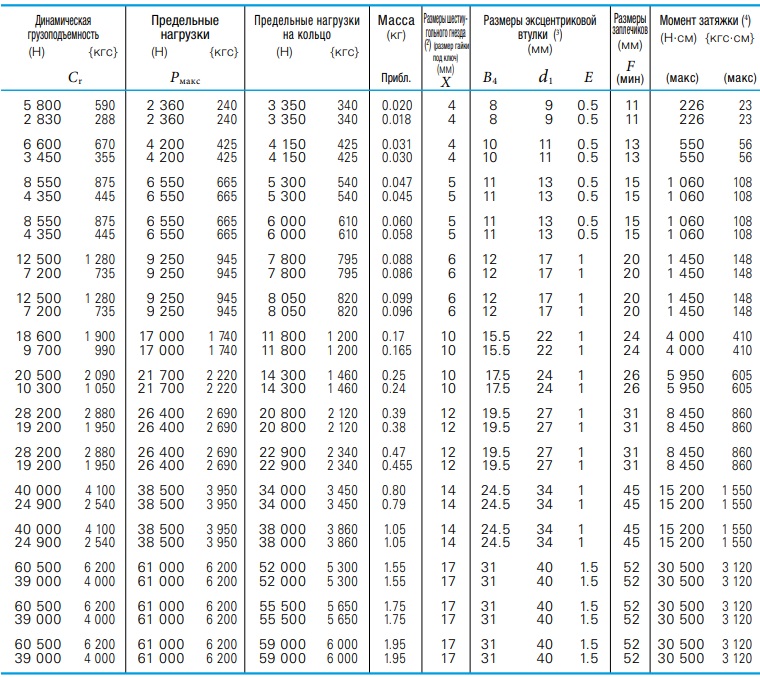

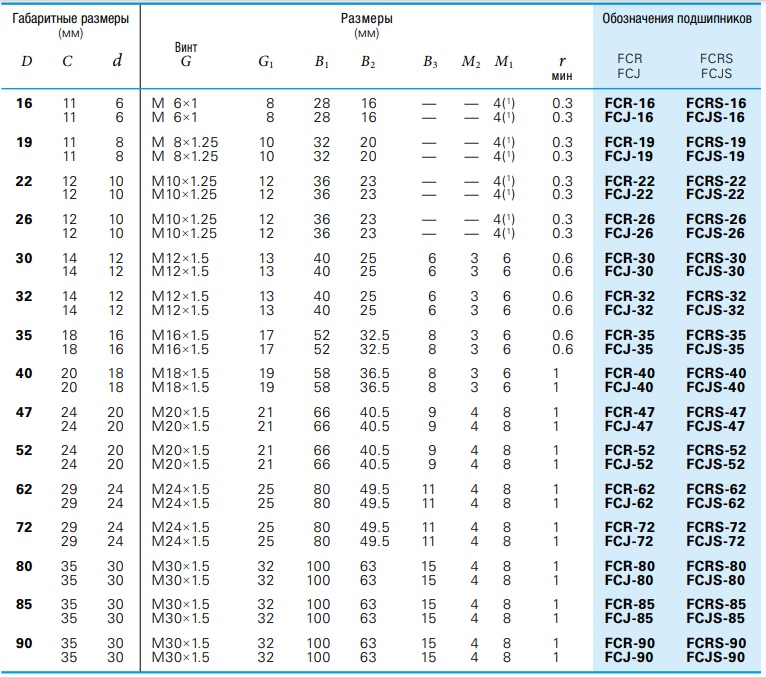

Наружный диаметр 16-90 мм
![](images/NSK_Opornie_roliki_16-90mm_1.jpg)
![](images/NSK_Opornie_roliki_gabariti.jpg)
![](images/NSK_Opornie_roliki_16-90mm_2.jpg)

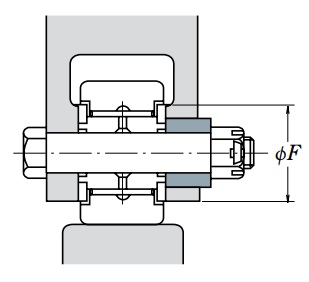

Ролики толкателя NSK
Серия FYCR (без сепаратора)
Серия FYCRS (без сепаратора, с уплотнением, с упорным кольцом)
Серия FYCJ (с сепаратором)
Серия FYCJS (с уплотнением, с сепаратором и упорным кольцом)

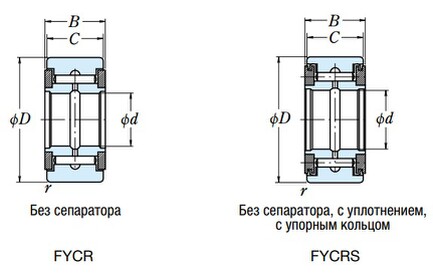

![](images/NSK_Roliki_tolkatelya_gabariti.jpg)
![](images/NSK_Roliki_tolkatelya_gabariti1.jpg)

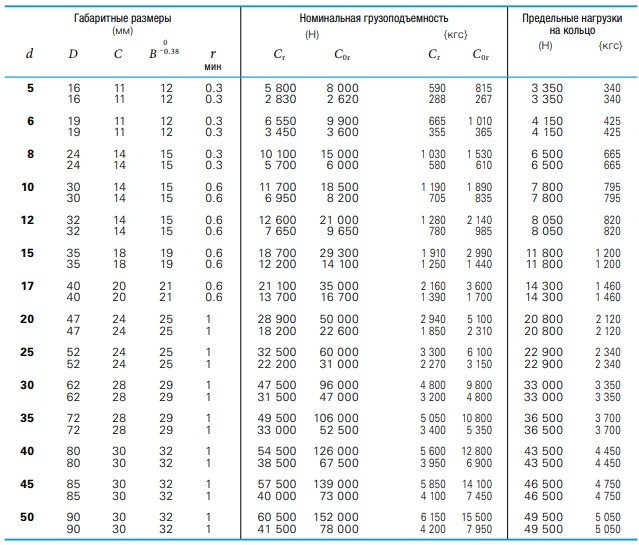

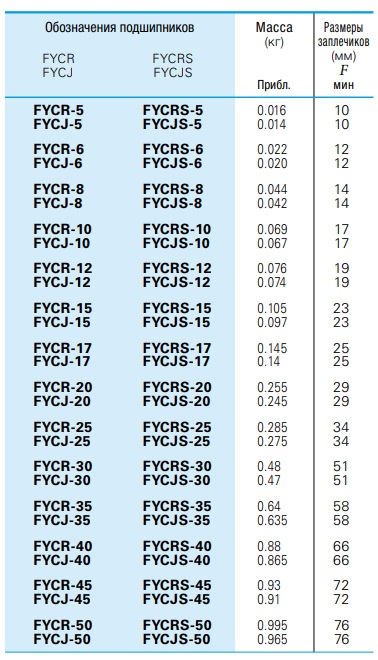

Внутренний диаметр 5-50 мм
![](images/NSK_Roliki_tolkatelya_5-50mm_1.jpg)
![](images/NSK_Roliki_tolkatelya_5-50mm_2.jpg)
Каталоги игольчатых подшипников NSK
Подшипники качения NSK
Руководство по замене подшипников NSK
