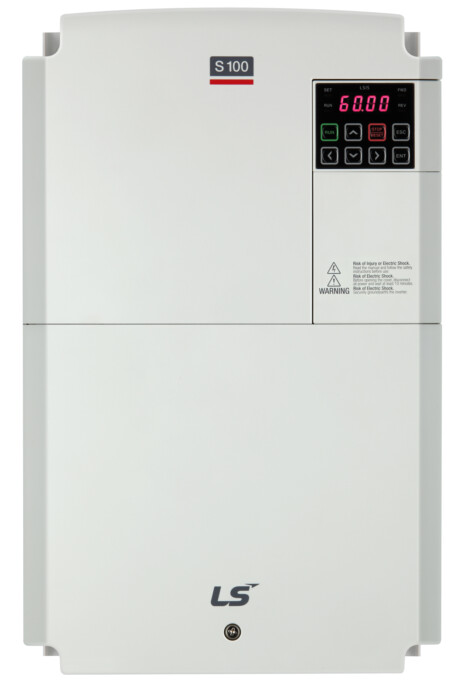

Преобразователь частоты LS Industrial Systems серии S100
Диапазон мощностей: 1 фаза 0.4 – 2,2 кВт, 200 – 240 В; 3 фазы 0.4 – 15 кВт, 200 – 240 В; 3 фазы 0.4 – 75 кВт, 380 – 480 В
Основные преимущества:
- V/F - управление, векторное управление без датчика
- Встроенный ЕМС - фильтр
- Возможность монтажа без зазора сбоку
- Компактные размеры
- Функция встроенного PLC
- Интерфейсные платы:
- Profibus-DP, CANopen, EtherNet
- Степень защиты класса IP23, опция – IP66
- Автоматическое определение параметров двигателя
- Р2Р сеть: доступ к входам/выходам Slave устройства через встроенный RS485
- Улучшенная система охлаждения
- Копирование параметров

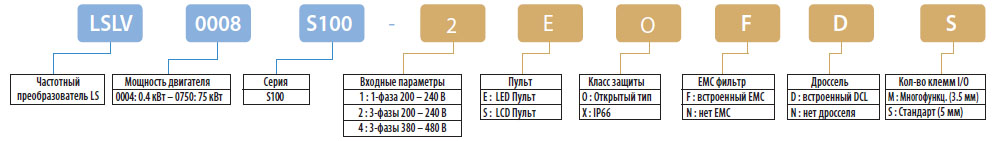

Система кодов заказов S100
Технические характеристики преобразователей частоты LSIS серии S100
S100-1
Модель: LSLV S100-1 | 0004 | 0008 | 0015 | 0022 | ||
| Мощность двигателя (кВт) | Тяжелый режим работы | HD | 0,4 | 0,75 | 1,5 | 2,2 |
| Нормальный режим работы | ND | 0,75 | 1,5 | 2,2 | 3,7 | |
| Выходные параметры | Нагрузочная способность (кВА) | HD | 1,0 | 1,9 | 3,0 | 4,2 |
| ND | 1,2 | 2,3 | 3,8 | 4,6 | ||
| Ток при полной нагрузке (А) | HD | 2,5 | 5,0 | 8,0 | 11,0 | |
| ND | 3,1 | 6,0 | 9,6 | 12,0 | ||
| Частота (Гц) | 0 – 400 Гц | |||||
| Напряжение (В) | 3-фазы, 200 – 240 В | |||||
| Входные параметры | Напряжение (В) | 1-фаза, 200 – 240 В ~ (-15% – +10%) | ||||
Частота (Гц) | 50 – 60 Гц (± 5%) | |||||
| Ток при полной нагрузке (А) | HD | 4,4 | 9,3 | 15,6 | 21,7 | |
| ND | 5,8 | 11,7 | 19,7 | 24,0 | ||
| Вес, кг (со встроенным фильтром ЕМС) | 0,9 (1,14) | 1,3 (1,76) | 1,5 (1,76) | 2,0 (2,22) | ||
S100-2
Модель: LSLV S100-2 | 0004 | 0008 | 0015 | 0022 | 0037 | 0040 | 0055 | 0075 | 0110 | 0150 | ||
| Мощность двигателя (кВт) | Тяжелый режим работы | HD | 0,4 | 0,75 | 1,5 | 2,2 | 3,7 | 4,0 | 5,5 | 7,5 | 11,0 | 15,0 |
| Нормальный режим работы | ND | 0,75 | 1,5 | 2,2 | 3,7 | 4,0 | 5,5 | 7,5 | 11,0 | 15,0 | 18,5 | |
| Выходные параметры | Нагрузочная способность (кВА) | HD | 1,0 | 1,9 | 3,0 | 4,2 | 6,1 | 6,5 | 9,1 | 12,2 | 17,5 | 22,9 |
| ND | 1,2 | 2,3 | 3,8 | 4,6 | 6,9 | 6,9 | 11,4 | 15,2 | 21,3 | 26,3 | ||
| Ток при полной нагрузке (А) | HD | 2,5 | 5,0 | 8,0 | 11,0 | 16,0 | 17,0 | 24,0 | 32,0 | 46,0 | 60,0 | |
| ND | 3,1 | 6,0 | 9,6 | 12,0 | 18,0 | 18,0 | 30,0 | 40,0 | 56,0 | 69,0 | ||
| Частота (Гц) | 0 – 400 Гц | |||||||||||
| Напряжение (В) | 3-фазы, 200 – 240 В | |||||||||||
| Входные параметры | Напряжение (В) | 3-фазы, 200 – 240 В ~(-15% – +10%) | ||||||||||
Частота (Гц) | 50 – 60 Гц (± 5%) | |||||||||||
| Ток при полной нагрузке (А) | HD | 2,2 | 4,9 | 8,4 | 11,8 | 17,5 | 18,5 | 25,8 | 34,9 | 50,8 | 66,7 | |
| ND | 3,0 | 6,3 | 10,8 | 13,1 | 19,4 | 19,4 | 32,7 | 44,2 | 62,3 | 77,2 | ||
| Вес, кг (со встроенным фильтром ЕМС) | 0,9 | 0,9 | 1,3 | 1,5 | 2,0 | 2,0 | 3,3 | 3,3 | 4,6 | 7,1 | ||
S100-4
Модель: LSLV S100-4 | 0004 | 0008 | 0015 | 0022 | 0037 | 0040 | 0055 | 0075 | 0110 | 0150 | 0185 | 0220 | 0300 | 0370 | 0450 | 0550 | 0750 | ||
| Мощность двигателя (кВт) | Тяжелый режим работы | HD | 0,4 | 0,75 | 1,5 | 2,2 | 3,7 | 4,0 | 5,5 | 7,5 | 11,0 | 15,0 | 18,5 | 22,0 | 30,0 | 37,0 | 45,0 | 55,0 | 75,0 |
| Нормальный режим работы | ND | 0,75 | 1,5 | 2,2 | 3,7 | 4,0 | 5,5 | 7,5 | 11,0 | 15,0 | 18,5 | 22,0 | 30,0 | 37,0 | 45,0 | 55,0 | 75,0 | 90,0 | |
| Выходные параметры | Нагрузочная способность (кВА) | HD | 1,0 | 1,9 | 3,0 | 4,2 | 6,1 | 6,5 | 9,1 | 12,2 | 18,3 | 22,9 | 29,7 | 34,3 | 46,5 | 57,2 | 69,4 | 83,8 | 115,8 |
| ND | 1,5 | 2,4 | 3,9 | 5,3 | 7,6 | 7,6 | 12,2 | 17,5 | 22,9 | 29,0 | 33,5 | 44,2 | 57,2 | 69,4 | 81,5 | 108,2 | 128,8 | ||
| Ток при полной нагрузке (А) | HD | 1,3 | 2,5 | 4,0 | 5,5 | 8,0 | 9,0 | 12,0 | 16,0 | 24,0 | 30,0 | 39,0 | 45,0 | 61,0 | 75,0 | 91,0 | 110,0 | 152,0 | |
| ND | 2,0 | 3,1 | 5,1 | 6,9 | 10,0 | 10,0 | 16,0 | 23,0 | 30,0 | 38,0 | 44,0 | 58,0 | 75,0 | 91,0 | 107,0 | 142,0 | 169,0 | ||
| Частота (Гц) | 0 – 400 Гц | ||||||||||||||||||
| Напряжение (В) | 3-фазы, 380 – 480 В | ||||||||||||||||||
| Входные параметры | Напряжение (В) | 3-фазы 380 – 480 В ~ (15% ~ +10%) | |||||||||||||||||
Частота (Гц) | 50 – 60 Гц (± 5%) | ||||||||||||||||||
| Ток при полной нагрузке (А) | HD | 1,1 | 2,4 | 4,2 | 5,9 | 8,7 | 9,8 | 12,9 | 17,5 | 26,5 | 33,4 | 43,6 | 50,7 | 56,0 | 69,0 | 85,0 | 103,0 | 143,0 | |
| ND | 2,0 | 3,3 | 5,5 | 7,5 | 10,8 | 10,8 | 17,5 | 25,4 | 33,4 | 42,5 | 49,5 | 65,7 | 69,0 | 85,0 | 100,0 | 134,0 | 160,0 | ||
| Вес, кг (со встроенным фильтром ЕМС) | 0,9 (1,18) | 1,9 (1,18) | 1,3 (1,77) | 1,5 (1,80) | 2,0 (2,23) | 2,0 (2,23) | 3,3 | 3,4 | 4,6 | 4,8 | 7,5 | 7,5 | 25,8 | 34,4 | 34,4 | 41,8 | 43,8 | ||
| Управление | Способ управления | V/f- управление, векторное управление без датчика, компенсация скольжения |
| Дискретность настройки частоты | Цифровая: 0.01 Гц / Аналоговая: 0.06 Гц (Макс. частота : 60 Гц) | |
| Точность настройки частоты | 1% от макс. выходной частоты | |
| V/F характеристика | Линейная, Квадратичная, Пользовательская V/F | |
| Допустимая перегрузка | Тяжёлый режим работы (HD): 150% 1 минута, нормальный режим работы (ND): 120% 1 минута | |
| Форсирование момента | Автоматическое / Ручное | |
| Способы управления | Пульт управления | 7 сегментный LED пульт, 4 цифры, 8 клавиш ( 0,4 – 22 кВт); Графический LCD пульт, 11 клавиш (30 – 75 кВт) |
| Источник задания пусковых команд | Пульт управления / Многофункциональные входы / Опция коммуникации | |
| Задание частоты | Аналоговый сигнал: -10 – 10 [В] / 0 – 10 [В], 420 [мА] / Цифровой сигнал: пульт управления, Импульс | |
| Функции управления | ПИД контроль, Увеличение/уменьшение частоты, 3-х проводное управление, Торможение ПТ, Ограничение частоты, Скачкообразное изменение частоты, Компенсация скольжения, Предотвращение реверса, Авторестарт, Автонастройка, Легкий старт, Буферизация энергии, Торможение, Торможение потоком, Снижение утечки тока | |
| Входной сигнал | Многофункциональные клеммы | Возможность выбора NPN / PNP логики |
Стандарт. I/O (23 клемм) Многофункц. I/O (27 клемм) | Функции: Работа в прямом/обратном направлении; Сброс; Внешнее отключение; Аварийный останов; Операция Jog; Многошаговая частота – высокая, средняя, низкая; Многошаговое время разгона/торможения; Торможение ПТ; Выбор второй двигатель; Увеличение/уменьшение частоты; 3-х проводное управление; Переключение в общий режим в процессе ПИД-управления; Фиксированная частота аналогового сигнала, Выбор разгона/торможения до останова | |
| Серия импульсов | 0 Гц – 32 Гц, низкий предел: 0 – 0.8 В, высокий предел: 3.5 – 12 В | |
| Выходной сигнал | Клемма типа открытый коллектор | Вывод сообщения об ощибке и состоянии преобразователя |
Многофункциональное реле | (Н.О., Н.З.) менее чем ~ 250В 1A, менее чем = 30 В 1A | |
| Аналоговый выход | 0 – 10 В = (4 –20 мА): Частота / Выходной ток / Выходное напряжение / Напряжение цепи постоянного тока | |
Серия импульсов | Максимум 32 кГц, 10 –12[В] | |
| Защитные функции | Отключение выхода | Перегрузка по току / Перенапряжение / Пониженное напряжение / Внешний сбой / Замыкание на землю / Перегрев преобразователя / Перегрев двигателя /Потеря фазы на выходе /Перегрузка / Ощибка связи / Отсутствие команды скорости / Отказ блока питания / Отказ вентилятора / Pre-PID motion failure / Неисправность двигателя / Ошибка внешнего тормоза / Ошибка коммуникации /выход из строя предохранителей / Неисправность датчика температуры / Ошибка записи параметров |
| Сигнализация | Защита от опрокидывания двигателя / Перегрузка / Низкое напряжение / Отказ вентилятора / Отсутствие команды скорости | |
| Класс защиты | IP20, UL Тип1, IP66 | |
| Опции | Графический LCD пульт (iS7), Profibus-DP, EtherNet-IP, Modbus-TCP, CANopen | |
