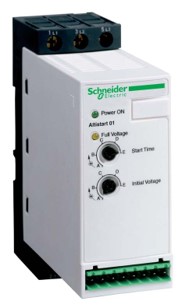

Устройства плавного пуска Altistart 01
Устройства плавного пуска Altistart 01 предназначены для ограничения пускового момента, плавного пуска и торможения асинхронных двигателей.
Использование устройств Altistart 01 улучшает пусковые характеристики асинхронных двигателей, обеспечивая контролируемый, безударный, плавный пуск. Они позволяют исключить механические удары, являющиеся причиной преждевременного износа, уменьшить затраты на ремонт, сократить простои оборудования.
Altistart 01 ограничивают момент и броски тока при пуске механизмов, для которых не требуется большой пусковой момент.
Устройства плавного пуска предназначены для следующих простых применений:
- конвейеры;
- ленточные транспортеры;
- насосы;
- вентиляторы;
- компрессоры;
- автоматические двери;
- небольшие краны;
- механизмы с ременной передачей.
Устройства Altistart 01 чрезвычайно компактны, легки в настройке, устанавливаются вплотную друг к другу, соответствуют нормам МЭК/EN 60947-4-2, сертификатам UL, CSA, C–Tick, CCC и ГОСТ, имеют маркировку e.
Семейство устройств плавного пуска Altistart 01 включает в себя три серии изделий:
1. Устройства плавного пуска ATS 01N1•••
- Управление одной фазой питания двигателя (однофазного или трехфазного) для ограничения пускового момента.
- Внутреннее реле байпаса.
- Для двигателей мощностью от 0,37 до 5,5 кВт.
- Напряжение питания двигателей от 110 до 480 В, 50/60 Гц. Для управления пусковым устройством необходимо внешнее питание.
Для включения/отключения двигателя всегда требуется сетевой контактор.
2. Устройства плавного пуска и торможения ATS 01N2•••
- Управление двумя фазами питания двигателя для ограничения пускового тока и плавного торможения.
- Внутреннее реле байпаса.
- Для двигателей мощностью от 0,75 кВт до 15 кВт.
- Напряжение питания двигателей: 230, 400 и 480 В, 50/60 Гц.
В установках, для которых необязательна гальваническая развязка, применение Altistart 01 позволяет обойтись без сетевого контактора.
3. Устройства плавного пуска и торможения ATSU 01N2•••
Технические характеристики устройств плавного пуска Altistart 01
Устройства плавного пуска для двигателей от 0,37 до 11 кВт
| Двигатель | Пусковое устройство | |||||||
| Мощность двигателя (1) | Номинальный ток | Артикул | Масса | |||||
| Однофазный | Трехфазный | |||||||
| 230 В | 210 В | 230 В | 230 В | 400 В | 460 В | |||
| кВт | л.с | кВт | л.с. | кВт | л.с. | А | кг | |
Однофазное напряжение питания: 110 - 230 В или трехфазное 200 - 480 В, 50/60 Гц | ||||||||
| 0,37 | - | 0,37 | 0,5 | 1,1 | 0,5 | 3 | ATS 01N103FT | 0,160 |
| - | 0,55 | - | - | 1,5 | ||||
| 0,75 | 0,5 | 0,75 | 1 | 2,2 | 2 | 6 | ATS 01N106FT | 0,160 |
| - | 1,1 | 1,5 | - | 3 | ||||
| 1,1 | 1 | 1,5 | 2 | 4 | 5 | 9 | ATS 01N109FT | 0,280 |
| 1,5 | 1,5 | 2,2 | 3 | 5,5 | 7,5 | 12 | ATS 01N112FT | 0,280 |
| 2,2 | 2 | 3 | 5 | 7,5 | 10 | 25 | ATS 01N125FT | 0,350 |
| 3 | 4 | 7,5 | 9 | 15 | ||||
| 5,5 | 11 | |||||||
Устройства плавного пуска и торможения для двигателей от 0,75 до 15 кВт
| Двигатель | Пусковое устройство | |||
| Мощность двигателя (1) | Номинальный ток | Артикул | Масса | |
| кВт | л.с | А | кг | |
Трехфазное напряжение питания: 200 - 240 В, 50/60 Гц | ||||
| 0,75/1,1 | 1/1,5 | 6 | ATS 01N206LU | 0,420 |
| 1,5 | 2 | 9 | ATS 01N209LU | 0,420 |
| 2,2/3 | 3/- | 12 | ATS 01N212LU | 0,420 |
| 4,5/5 | 5/7,5 | 22 | ATS 01N222LU | 0,560 |
| 7,5 | 10 | 32 | ATS 01N232LU | 0,560 |
Трехфазное напряжение питания: 380 - 415 В, 50/60 Гц | ||||
| 1,5/2,2/3 | - | 6 | ATS 01N206QN | 0,420 |
| 3/4 | - | 9 | ATS 01N209QN | 0,420 |
| 5,5 | - | 12 | ATS 01N212QN | 0,420 |
| 7,5/11 | - | 22 | ATS 01N222QN | 0,560 |
| 15 | - | 32 | ATS 01N232QN | 0,560 |
Трехфазное напряжение питания: 440 - 480 В, 50/60 Гц | ||||
| - | 2/3 | 6 | ATS 01N206RT | 0,420 |
| - | 5 | 9 | ATS 01N209RT | 0,420 |
| - | 7,5 | 12 | ATS 01N212RT | 0,420 |
| - | 10/15 | 22 | ATS 01N222RT | 0,560 |
| - | 20 | 32 | ATS 01N232RT | 0,560 |

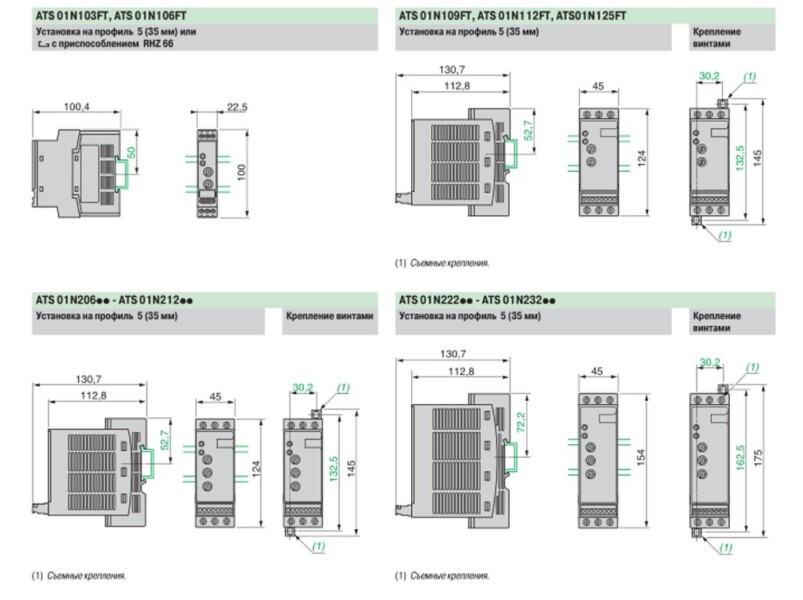

Габаритные размеры устройств плавного пуска Altistart 01
