Частотный преобразователь Fuji-electric серии Frenic-VG
Моноблочный
• Мощный: от 0,75 кВт до 630 кВт с трехкратным увеличением номинальных значений HD, LD и MD
• Надежный: работает в неблагоприятных условиях (серные газы, соленые среды, пыль, повышенная влажность и т.д)
• Универсальный: управление асинхронными двигателями (без обратной связи и с обратной связью) и синхронными двигателями на постоянных магнитах (без обратной связи* и с обратной связью)
• Точность крутящего момента: +/-3 %• Частота для токовой петли: 2000 Гц
• Точность регулирования частоты вращения: +/-0,005 %
• Частота для контура регулирования частоты вращения: 600 Гц
• Коммуникационные возможности: встроенный порт USB, типовые промышленные шины и промышленные шины на основе Ethernet
• Функции безопасности: STO, SSI, SLS, SBC
• Любые области применения: подъемные краны, производство резины, бумажная промышленность, испытательные стенды, прессы, корабельные лебедки, оборудование для резки металла, оборудование для позиционирования и т. д.
• Адаптивность и универсальность: пять слотов для удовлетворения различных предъявляемых требований, возможность работы в режиме реального времени, полнофункциональный ПЛК (опция) и т. д.

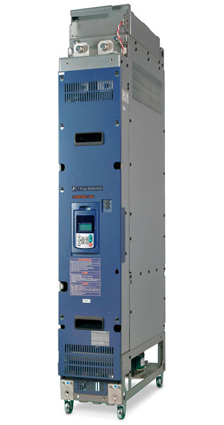

Модульный
• Мощный: от 0,30 кВт до 3 МВт с двумя номинальными значениями (MD/LD)
• Регенеративный (преобразователь) и не регенеративный (выпрямитель) мощностью от 132 кВт до 3 МВт
• Универсальный: управление индукционными двигателями (без обратной связи и с обратной связью) и синхр. двигателями на пост. магнитах (с обратной связью)
• Простой монтаж
• Минимум гармонических искажений: регенеративный с синусоидой, 12 импульсов и т.д
• Подключение промежуточной цепи постоянного тока: вариативность организации питания
• Резервирование: работа на половине мощности при техобслуживании или отказе модуля
• Функция безостановочной работы и другие
• Функции безопасности: STO, SS1, SLS, SBC
• Серия ПЧ 690 В перем. тока

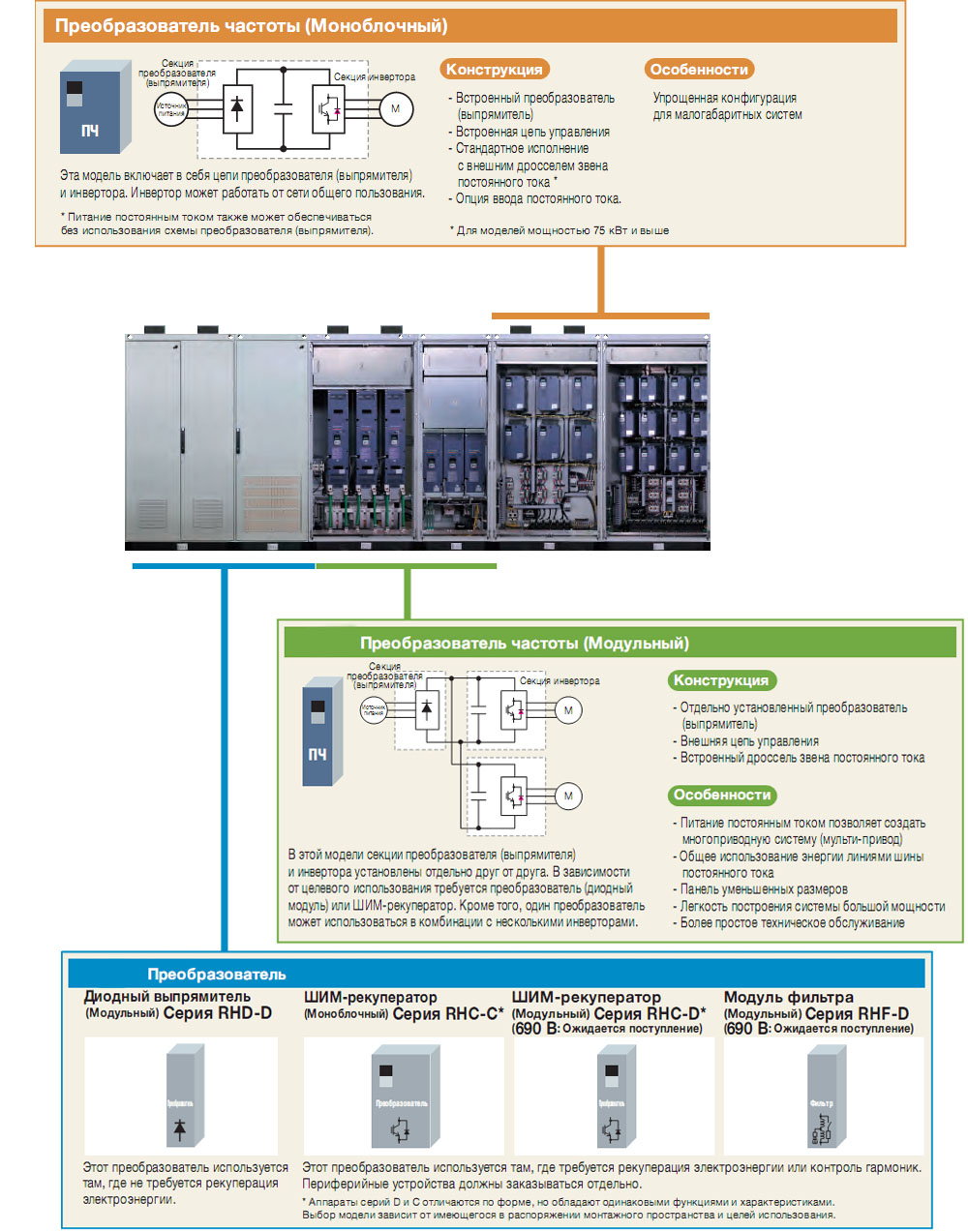

Сравнение моноблочного и модульного преобразователя частот Fuji-electric Frenic-VG
Серийная линейка (инверторы, преобразователи)
- Линейка включает в себя моноблочные и модульные устройства, что позволяет создавать системы большой мощности.
- Посредством прямого параллельного соединения устройства модульного типа обеспечивают мощность системы до 2400 кВт в режиме средней нагрузки (MD) или до 3000 кВт в режиме легкой нагрузки (LD).

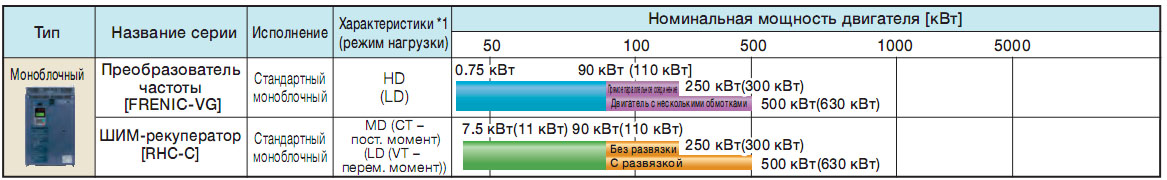

Трехфазное напряжение 200 В

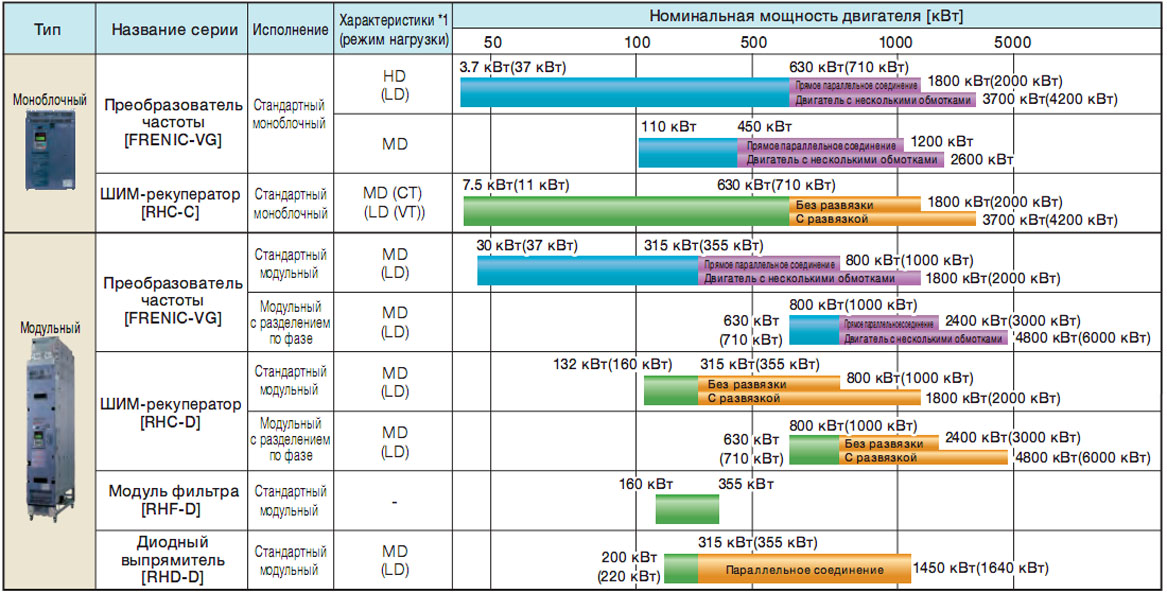

Трехфазное напряжение 400 В

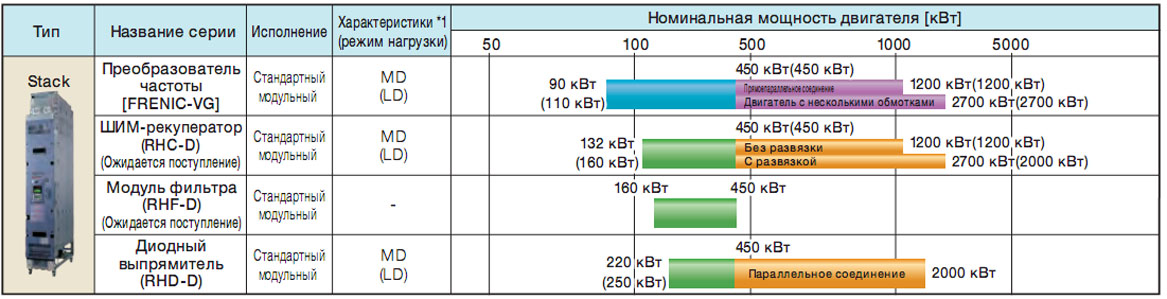

Трехфазное напряжение 690 В
Преимущества частотных преобразователей Frenic-VG

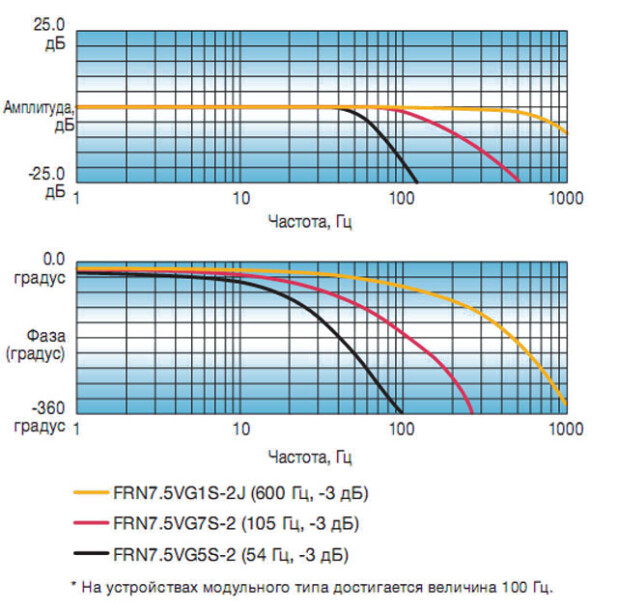

Отклик по скорости 600 Гц
При испытании с использованием профильного двигателя с энкодером в режиме векторного управления с датчиком скорости отлик по скорости примерно в шесть раз выше, чем на обычных моделях.

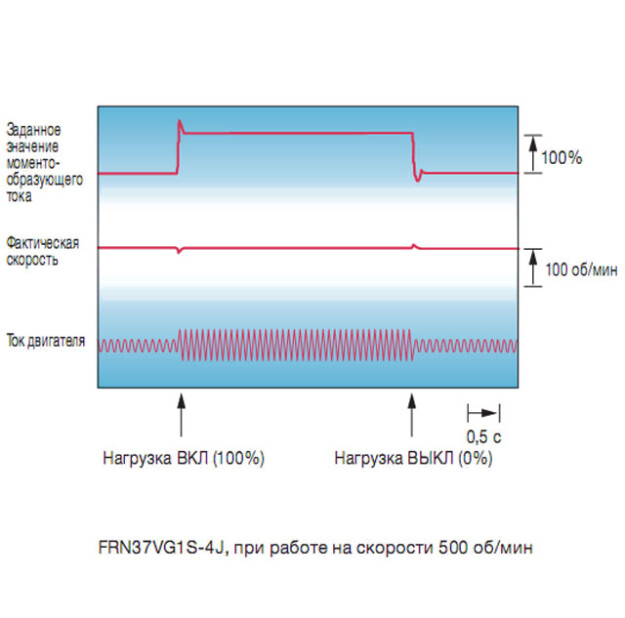

Характеристики реагирования при ударных нагрузках

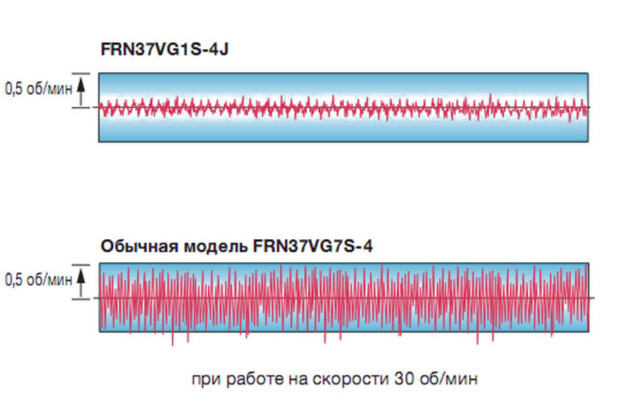

Снижение на треть неравномерности вращения
По сравнению с обычными моделями Fuji-electric

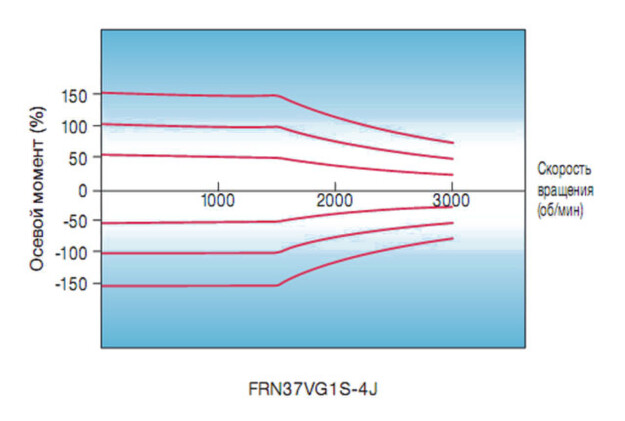

Характеристики скорости и крутящего момента
При векторном управлении с датчиком скорости

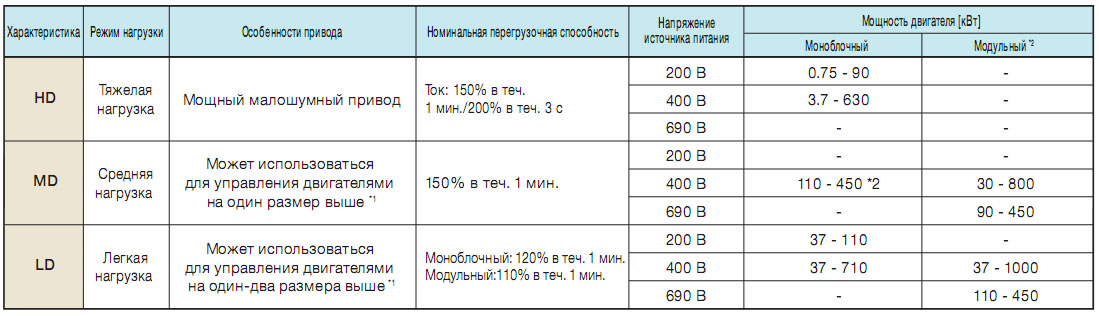

Номинальные характеристики для целевого использования
Режим работы двигателя выбирается в зависимости от уставки нагрузки. Для управления двигателями на один-два размера выше могут использоваться характеристики для средней (MD) и легкой (LD) нагрузки.
Cтандартная встроенная тормозная цепь с расширенным диапазоном мощности
Встроенная тормозная цепь является стандартной функцией в преобразователях частоты класса 200 В/55 кВт (и ниже) и класса 400 В/160 кВт (и ниже). Эта функция особенно полезна в случаях применения преобразователей с целью управления оборудованием, предназначенным для вертикального перемещения, которым часто приходится работать в условиях цикличной нагрузки.
Высокоскоростной, высокоточный контроль позиционирования (функция сервоуправления)
- Встроенный контроль позиционирования является стандартной функцией для устройств с импульсным входом задания.
- Высокоскоростной, высокоточный контроль позиционирования возможен в сочетании с шиной E-SX и 17-битным высокоразрешающим абсолютным энкодером.
Способ управления
Преобразователи частоты могут управляться не только асинхронными, но и синхронными двигателями.
Широкий выбор опций
Специальная конструкция для установки в панель (для устройств модульного типа)
Применение модульного устройства, разработанного специально для установки в панель, позволило уменьшить размер панели по сравнению с обычной конструкцией.
Поддержка сверхвысокоскоростной шины E-SX
ПЛК (серии MICREX-SX: SPH3000MM) и преобразователь частоты FRENIC-VG можно соединить сверхвысокоскоростной комуникационной шиной E-SX. Благодаря сверхвысокой скорости связи возможна поддержка еще более быстрых и точных устройств.
Усовершенствованные функции персонального компьютера с профильным ПО (загрузчик)
Преобразователь частоты можно подключить к ПК с профильным программным обеспечением через USB-разъем (Mini-B) на передней панели.
Многофункциональный пульт управления
Дополнительные функции
- Сохранение истории аварий
- Выбор степени критичности аварийных сигналов
- Диагностика отказов энкодера
Простая процедура замены охлаждающего вентилятора
Увеличение срока службы компонентов
Срок службы различных расходных деталей, расположенных внутри преобразователя частоты, увеличен до 10 лет. Это позволило удлинить цикл технического обслуживания оборудования.
Усовершенствованная сигнализация окончания срока службы
Сигналы окончания срока службы можно быстро проверить на пульте оператора и на компьютере с профильным ПО (опция).
Полезные функции для пробного запуска и настройки
Простое подключение (съемные клеммы управления)
Клеммную колодку можно подключить к преобразователю частоты после завершения электромонтажных работ.
Время восстановления при обновлении оборудования, возникновении неполадок и замене ПЧ резко сокращается. Требуется просто установить смонтированную клеммную плату на новый преобразователь.
Адаптация к требованиям обеспечения безопасности и охраны окружающей среды
- Соответствие международным стандартам
- Повышенное сопротивление воздействию окружающей среды
- Соответствие стандартам безопасности
Технические характеристики частотных преобразователей Frenic-VG
Применение частотных преобразователей серии Frenic-Vg
Металлорежущие станки:
• Шлифовальные станки
• Полировальные станки
• Фрезерные станки
• Токарные станки
• Расточные станки
• Поворотные столы
• Блоки позиционирования
• Станки сверления печатных плат
• Намоточные станки
• Прессовое оборудование
Электронасосы:
• Вакуумные насосы
• Скважинные насосы
• Системы орошения
• Насос с постоянный расходом
• Насос с приводом от солнечной батареи
Конвейерное оборудование:
• Подъемные краны (перемещение, подъем, горизонтальное перемещение)
• Автоматизированные склады
• Конвейеры (ленточные, цепные, шнековые, роликовые)
• Лифтовое оборудование
• Автопарковки
• Грузоподъемный механизм
• Автоматические двери
• Ставни
Химическое оборудование/деревообрабатывающие станки:
• Оборудование для смешивания жидкостей
• Экструдеры
• Вибраторы
• Центробежные сепараторы
• Оборудование для нанесения покрытий
• Натяжные ролики
• Фрезерный станок
• Продольно-строгальные станки
Вентиляторы:
• Компрессор
• Холодильная установка
Упаковочные станки:
• Оборудование для индивидуальной упаковки/оборудование для внутренней упаковки
• Упаковочные станки
• Станок для наружной упаковки
Оборудование для обработки пищевых продуктов:
• Оборудование для смешивания кормов
• Оборудование для обработки зерна
• Оборудование для обработки чая
• Оборудование для шлифования риса
• Оборудование для сортировки риса
Оборудование производства бумаги/текстильные станки:
• Прядильные станки
• Вязальные станки
• Оборудование для печатания на тканях
• Промышленное швейное оборудование
• Установка для производства синтетического волокна
Прочее оборудование:
• Оборудование для автоматического смешивания пищевых продуктов/лекарственных препаратов
• Стиральные машины для коммерческого использования
• Оборудование для офсетной печати
• Брошюровочно-переплетный станок
• Оборудование для мойки автомобилей
• Измельчители
• Посудомоечные машины
• Тестовое оборудование
• Дробилки
Опции и дополнительное оборудование частотного преобразователя серии Frenic-Vg
Опциональные платы промышленной шины:
• Плата связи CC-Link
• Плата связи DeviceNet
• Плата связи PROFIBUS DP
• Плата связи T-Link
• Плата связи SX bus
• Плата связи E-SX bus
• Плата связи PROFINET-IRT
• Плата высокоскоростной последовательной связи (для UPAC)
• Клеммная колодка для высокоскоростной связи
Другие дополнительные компоненты:
• Батарея
• Дополнительная плата аналоговых входов/выходов
• Дополнительная плата цифровых входов/выходов
• Дополнительная плата цифровых входов
• Плата для инкрементального энкодера, 5 В, типа TTL, дифф. выход
• Интерфейс синхронизации
• Преобразователь ВЧХ
• Плата программирования
• Плата функций безопасности
• Плата для инкрементального энкодера/открытый коллектор
• Плата для инкрементального энкодера с высоким разрешением (17 бит)
• Плата для инкрементального энкодера для синхронного двигателя/открытый коллектор
• Плата для инкрементального энкодера для синхронного двигателя/дифф. выход

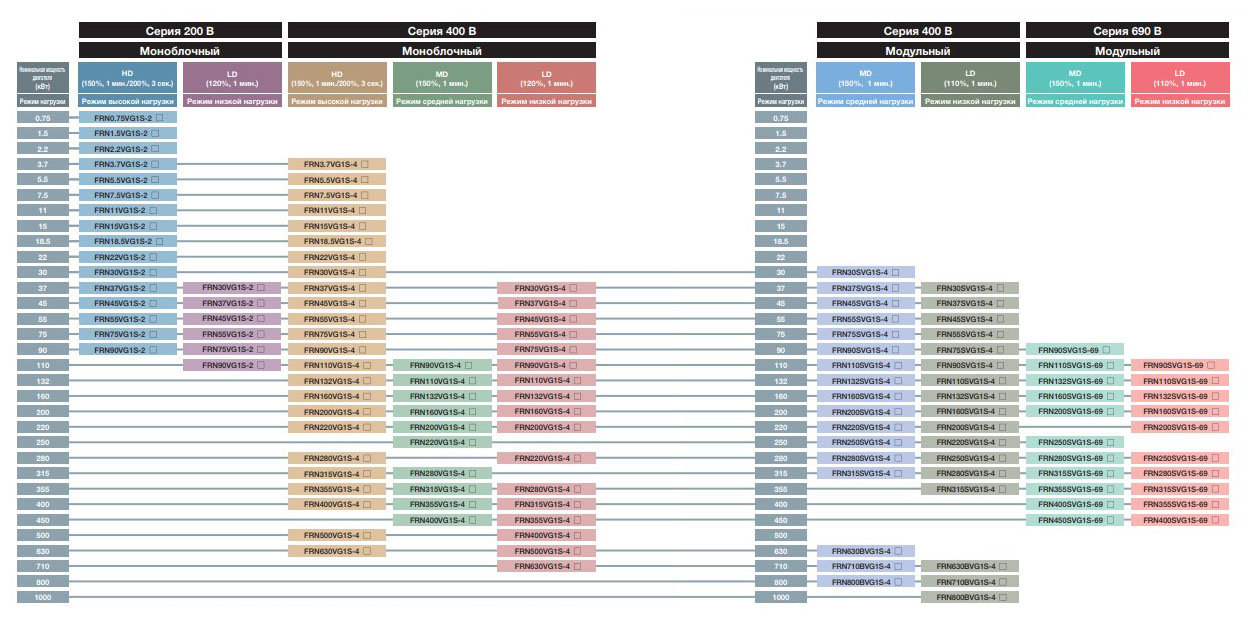

Модельный ряд частотных преобразователей Frenic-VG
Модели: FRN0.75VG1S-2, FRN1.5VG1S-2, FRN2.2VG1S-2, FRN3.7VG1S-2, FRN5.5VG1S-2, FRN7.5VG1S-2, FRN11VG1S-2, FRN15VG1S-2, FRN18.5VG1S-2, FRN22VG1S-2, FRN30VG1S-2, FRN37VG1S-2, FRN45VG1S-2, FRN55VG1S-2, FRN75VG1S-2, FRN90VG1S-2, FRN30VG1S-2, FRN37VG1S-2, FRN45VG1S-2, FRN55VG1S-2, FRN75VG1S-2, FRN90VG1S-2, FRN3.7VG1S-4, FRN5.5VG1S-4, FRN7.5VG1S-4, FRN11VG1S-4, FRN15VG1S-4, FRN18.5VG1S-4, FRN22VG1S-4, FRN30VG1S-4, FRN37VG1S-4, FRN45VG1S-4, FRN55VG1S-4, FRN75VG1S-4, FRN90VG1S-4, FRN110VG1S-4, FRN132VG1S-4, FRN160VG1S-4, FRN200VG1S-4, FRN220VG1S-4, FRN280VG1S-4, FRN315VG1S-4, FRN355VG1S-4, FRN400VG1S-4, FRN500VG1S-4, FRN630VG1S-4, FRN90VG1S-4, FRN110VG1S-4, FRN132VG1S-4, FRN160VG1S-4, FRN200VG1S-4, FRN220VG1S-4, FRN280VG1S-4, FRN315VG1S-4, FRN355VG1S-4, FRN400VG1S-4, FRN30VG1S-4, FRN37VG1S-4, FRN45VG1S-4, FRN55VG1S-4, FRN75VG1S-4, FRN90VG1S-4, FRN110VG1S-4, FRN132VG1S-4, FRN160VG1S-4, FRN200VG1S-4, FRN220VG1S-4, FRN280VG1S-4, FRN315VG1S-4, FRN355VG1S-4, FRN400VG1S-4, FRN500VG1S-4, FRN630VG1S-4, FRN30SVG1S-4, FRN37SVG1S-4, FRN45SVG1S-4, FRN55SVG1S-4, FRN75SVG1S-4, FRN90SVG1S-4, FRN110SVG1S-4, FRN132SVG1S-4, FRN160SVG1S-4, FRN200SVG1S-4, FRN220SVG1S-4, FRN250SVG1S-4, FRN280SVG1S-4, FRN315SVG1S-4, FRN630BVG1S-4, FRN710BVG1S-4, FRN800BVG1S-4, FRN30SVG1S-4, FRN37SVG1S-4, FRN45SVG1S-4, FRN55SVG1S-4, FRN75SVG1S-4, FRN90SVG1S-4, FRN110SVG1S-4, FRN132SVG1S-4, FRN160SVG1S-4, FRN200SVG1S-4, FRN220SVG1S-4, FRN250SVG1S-4, FRN280SVG1S-4, FRN315SVG1S-4, FRN630BVG1S-4, FRN710BVG1S-4, FRN800BVG1S-4, FRN90SVG1S-69, FRN110SVG1S-69, FRN132SVG1S-69, FRN160SVG1S-69, FRN200SVG1S-69, FRN250SVG1S-69, FRN280SVG1S-69, FRN315SVG1S-69, FRN355SVG1S-69, FRN400SVG1S-69, FRN450SVG1S-69, FRN90SVG1S-69, FRN110SVG1S-69, FRN132SVG1S-69, FRN160SVG1S-69, FRN200SVG1S-69, FRN250SVG1S-69, FRN280SVG1S-69, FRN315SVG1S-69, FRN355SVG1S-69, FRN400SVG1S-69
