Преобразователь частоты LS Industrial Systems серии iC5

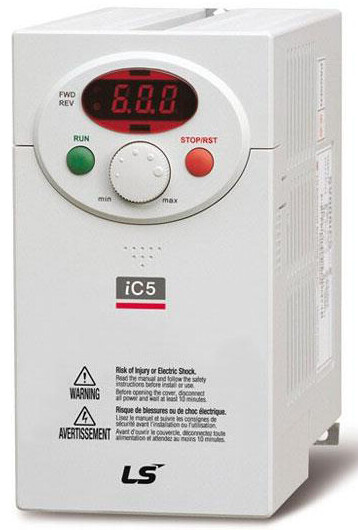

Преобразователь частоты LS Industrial Systems iC5
Диапазон мощностей: 1 фаза 0.4 – 2.2 кВт, 200 – 230 В

Основные преимущества:
  • Встроенный помехоподавляющий фильтр ЕМС класса А
  • V/F – управление, векторное управление без датчика
  • Автоматическое определение параметров двигателя
  • Момент 150 % при 0,5 Гц
  • Выходная частота: 0,1 – 400 Гц
  • Несущая частота: 1 – 15 кГц
  • Аналоговый выход: 0 – 10 В =
  • Класс защиты: IP 20
  • Автоматическое/ручное форсирование момента
  • Встроенный потенциометр
  • Возможность выбора PNP/NPN логики для сигнальных входов
  • Встроенный ПИД-регулятор
  • Увеличение / уменьшение частоты и трехпроводное управление
  • 8 программируемых входов/выходов (I/O)
  • Плата расширения ModBus RTU (опционально)
  • Копирование параметров
  • Программное обеспечение для настройки и мониторинга (Drive View)

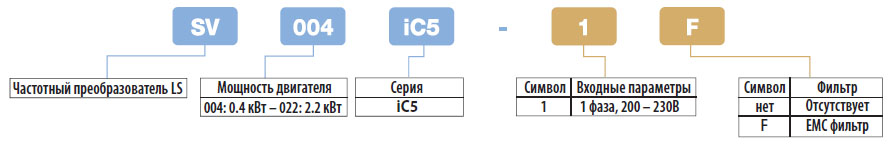

Система кодов заказов iC5
Технические характеристики преобразователей частоты LSIS серии iC5
004-1008-1015-1022-1
Мощность двигателя (кВт)0,40,751,52,2
Выходные параметры
Нагрузочная способность (кВА)
0,951,93,04,5
Ток при полной нагрузке (А)
2,55,08,012,0
Напряжение (В)
Три фазы, 200 – 230 В
Частота (Гц)
0.1 – 400 Гц
Входные параметры
Напряжение (В)Одна фаза, 200 – 230 В (± 10%)
Частота (Гц)50 – 60 Гц (± 5%)
Ток (А)5,59,216,021,6
Вес (кг)0,870,891,791,85
УправлениеСпособ управленияV/F-управление • Векторное управление без датчика
Дискретность настройки частоты
Цифровая: 0.01 Гц / Аналоговая: 0.06 Гц (Макс. частота: 60 Гц)
Точность настройки частоты
Цифровая: 0.01 % от макс. частоты на выходе / Аналоговая: 0.1 % от макс. частоты на выходе
V/F характеристика
Линейная, Квадратичная, Пользовательская V/F
Допустимая перегрузка
1 минута при 150 %, 30 сек при 200 %
Форсирование момента
Автоматическое / Ручное
Способы управленияПульт управления
4-х разрядный, 7 сегментный дисплей
Источник задания пусковых команд
Пульт управления • Многофункциональные входы • Опция коммуникации
Задание частоты
Аналоговый сигнал: 0 – 10 В / 4 – 20 мА / Потенциометр / Цифровой сигнал: пульт управления
Функции управления
ПИД контроль • Увеличение / уменьшение частоты • 3-х проводное управление
Входной сигналМногофункциональные входы
Выбор PNP/NPN логики
(P1-P5)5 перепрограммируемых входов
Выходной сигналМногофункциональное реле
Вывод сообщения об ошибке и состоянии преобразователя (Н./O., Н./З.) Менее 250 В ~, 0.3 А / Менее 30 В =, 1А 24 В = (Менее чем 50 мА)
Аналоговый выход
0 – 10 В = (менее чем 10 мА): Частота / Ток / Напряжение / Напряжение цепи постоянного тока
Защитные функцииОтключение выхода
Перенапряжение • Пониженное напряжение • Перегрузка по току • Ошибка заземления • Перегрев преобразователя Перегрев двигателя • Потеря фазы на выходе • Перегрузка • Ошибка связи • Отсутствие команды скорости Неисправность устройства • Отказ вентилятора и т. п.
Сигнализация
"Опрокидывание двигателя" • Перегрузка
Класс защитыIP20
ОпцииModbus RTU, Копирование параметров
