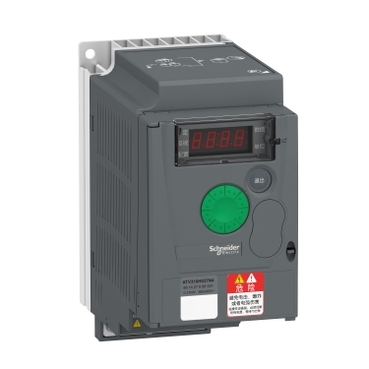

Преобразователи частоты Altivar Easy 310
Преобразователи частоты Altivar Easy 310 – это изделия начального уровня, которые идеально соответствуют потребностям развивающихся рынков.
Они выполняют свою функцию по доступной цене без компромиссов в вопросах надежности, простоты, доступности и качества обслуживания.
Они выполняют свою функцию по доступной цене без компромиссов в вопросах надежности, простоты, доступности и качества обслуживания.
Напряжение и диапазон мощностей:
3 х 380-460 В…0.37-11 кВт
Области применения:
• Текстильного оборудования
• Механических станков
• Деревообрабатывающего оборудования
• Обработки материалов
• Оборудования для печати и упаковки
• Оборудования для обработки керамики
• Общего управления
Особенности
и преимущества:
• Компактность:
небольшая площадь и параллельный
монтаж позволяют экономить пространство
внутри шкафа
• Простота:
быстрая и простая установка
благодаря протоколу Modbus, а также четкой и хорошо
понятной маркировке
• Надежность:
прочная конструкция для сложных условий
эксплуатации: система движения воздуха, устойчивая к нарушению питания,
позволяет работать даже в самых сложных условиях; все
карты имеют стандартное покрытие;
устройство может работать при температурах до 55 °C без
снижения номинальной мощности;
долговечные компоненты (срок службы 10 лет)
• Доступность: техническая поддержка Schneider Electric – мирового лидера в производстве устройств
для автоматизации и управления. Постоянная доступность в обширной дистрибьюторской
сети
Технические характеристики Altivar Easy 310
| Двигатель | Сеть | Altivar 71 | |||||||
| Мощность (1) | Линейный ток (2) | Полная мощность | Рассеиваем. мощность при номин.токе | Макс. ток в устан. режиме ln | Макс. переходный ток в течение | Артикул | Типоразмер | ||
| 380 В | 460 В | 460 В | 230 В | 60 с | 2 с | ||||
| кВт | А | А | кВА | Вт | А | А | А | ||
Трехфазное напряжение питания: 380 - 460 В, 50/60 Гц | |||||||||
| 0,37 | 2,1 | 1,8 | 1,4 | 19,6 | 1,5 | 2,3 | 3,0 | ATV310H037N4 | 1 |
| 0,75 | 3,5 | 3,1 | 2,5 | 28,8 | 2,3 | 3,5 | 4,6 | ATV310H075N4 | 1 |
| 1,5 | 6,5 | 5,4 | 4,3 | 51 | 4,1 | 6,2 | 8,2 | ATV310HU15N4 | 2 |
| 2,2 | 8,8 | 7,2 | 5,7 | 65,5 | 5,5 | 8,3 | 11,0 | ATV310HU22N4 | 2 |
| 3 | 11,1 | 9,2 | 7,3 | 80,2 | 7,1 | 10,7 | 14,2 | ATV310HU30N4 | 3 |
| 4 | 13,7 | 11,4 | 9,1 | 102,7 | 9,5 | 14,3 | 19,0 | ATV310HU40N4 | 3 |
| 5,5 | 21,3 | 14,3 | 11,4 | 141,5 | 12,6 | 18,9 | 25,2 | ATV310HU55N4 | 3 |
| 7,5 | 26,6 | 22,4 | 17,8 | 203,9 | 17 | 25,5 | 34,0 | ATV310HU75N4 | 4 |
| 11 | 36,1 | 30,4 | 24,2 | 294,7 | 24 | 36,0 | 48,0 | ATV310HD11N4 | 4 |
(1) Данные значения мощности приведены для частоты коммутации 4 кГц, в продолжительном режиме работы. Частота коммутации настраивается в диапазоне от 2 до 12 кГц
Если при конфигурировании преобразователя частоты Altivar Easy 310 частота коммутации была настроена выше 4 кГц, и датчиками температуры фиксируется превышение теплового состояния, частота коммутации будет автоматически уменьшаться. При частоте коммутации выше 4 кГц рекомендуется для продолжительного режима работы уменьшать рабочий ток преобразователя частоты следующим образом:
• на 10% при частоте коммутации 8 кГц
• на 20% при частоте коммутации 12 кГц
(2) Максимальный линейный ток короткого замыкания:
* для преобразователей частоты y 4 кВт, Isc y 5 кА
* для преобразователей частоты > 4 кВт, Isc y 22 кА
Габаритные размеры Altivar Easy 310
ATV310H037N4,
ATV310H075N4
ATV 310H | a мм | b мм | c мм | G мм | H мм | H1 мм | O мм | Под винт с резьбой | Масса, кг |
037N4 | 72 | 130 | 130 | 60 | 118 | 143 | 5 | M4 | 0,8 |
075N4 | 72 | 130 | 140 | 60 | 118 | 143 | 5 | M4 | 0,8 |
ATV310HU15N4,
ATV310HU22N4
ATV 310H | a мм | b мм | c мм | G мм | H мм | H1 мм | O мм | Под винт с резьбой | Масса, кг |
U15N4 | 105 | 130 | 151 | 93 | 118 | 143 | 5 | M4 | 1,1 |
U22N4 | 105 | 130 | 151 | 93 | 118 | 143 | 5 | M4 | 1,1 |
ATV310HU30N4,
ATV310HU40N4, ATV310HU55N4
ATV 310H | a мм | b мм | c мм | G мм | H мм | H1 мм | O мм | Под винт с резьбой | Масса, кг |
U30N4 | 140 | 171 | 151 | 126 | 157 | 184 | 5 | М4 | 1,8 |
U40N4 | 140 | 171 | 151 | 126 | 157 | 184 | 5 | М4 | 1,8 |
U55N4 | 140 | 171 | 151 | 126 | 157 | 184 | 5 | М4 | 1,8 |
ATV310HU75N4,
ATV310HD11N4
ATV 310H | a мм | b мм | c мм | G мм | H мм | H1 мм | O мм | Под винт с резьбой | Масса, кг |
U75N4 | 150 | 220 | 171 | 130 | 210 | 232 | 5 | М4 | 3,7 |
D11N4 | 150 | 220 | 171 | 130 | 210 | 232 | 5 | М4 | 3,7 |
