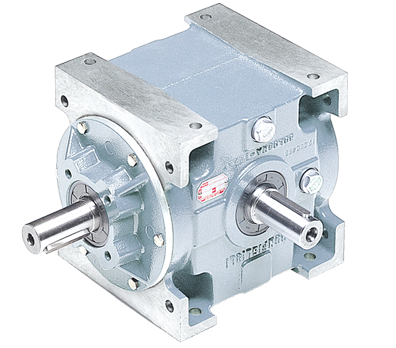

Конические редукторы Bonfiglioli серии RAN
Технические характеристики:
- Передаточное число: 1,0 - 7,7;
- Номинальный момент: 2 - 3000 Нм;
- Количество ступеней: 1;
- Скорость (на входе): 500 - 1400 об/мин;
- Монтажное исполнение: B3, вариации по запросу.
Одноступенчатые угловые редукторы серии RAN от компании Bonfiglioli представлены четырнадцатью размерностями и имеют три типа исполнения дизайна корпуса. Они служат для передачи мощности в системе привода под прямым углом без изменения скорости вращения и с редукцией в небольшом диапазоне точных значений передаточных чисел, отличное решение для создания синхронизированных систем.
Легкие и практичные в установке они также совершенно не требовательны в обслуживании.
Согласно особенностям конфигураций линейки конических передач RAN делятся на три подгруппы:
RAN 8, RAN 15, RAN 18.14, RAN 20, RAN 20CAVO, RAN 25 - удлиненная форма с выносом всех трех соединительных узлов, сплошной вал на входе, на выходе одинарный или двойной вал;
RAN 24, RAN 28, RAN 38, RAN 48 - компактный кубический дизайн, сплошной вал на входе, на выходе одинарный или двойной вал;
RAN 1, RAN 2, RAN 2R - уплощенный прямоугольный каркас, сплошной одинарный или двойной вал на входе, на выходе полый.
Технические характеристики редукторов Bonfiglioli серии RAN
| Тип редуктора | Коэффициент передачи | Ном. момент, Нм |
| RAN 8 | 1-2 | 2,0-2,8 |
| RAN 15 | 1-2 | 6,0-13 |
| RAN 18.14 | 1-2 | 12-22 |
| RAN 20 | 1 | 28-37 |
| RAN 20CAVO | 1 | 28-37 |
| RAN 20 | 2 | 20-25 |
| RAN 25 | 1-2 | 34-54 |
| RAN 24 | 1-3 | 80-120 |
| RAN 28 | 1-7,7 | 100-190 |
| RAN 38 | 1-7,7 | 200-380 |
| RAN 48 | 1-7,7 | 380-700 |
| RAN 1 | 3 | 1350 |
| RAN 2 | 3 | 3000 |
| RAN 2R | 3 | 3000 |
