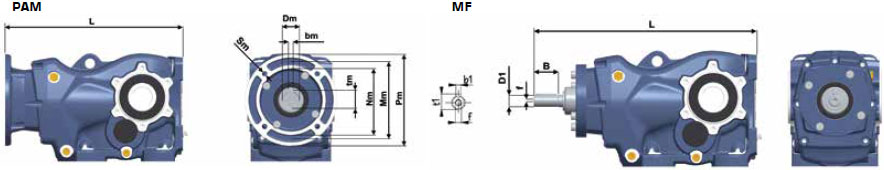

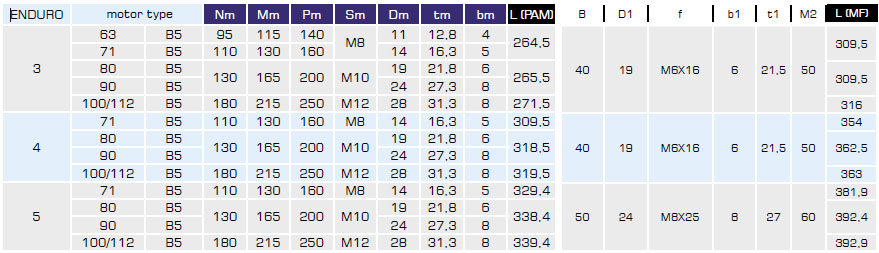

Габаритные размеры редукторов Motive серии ENDURO
![](images/gabarity-enduro-2.jpg)
![](images/gabarity-enduro-1.jpg)

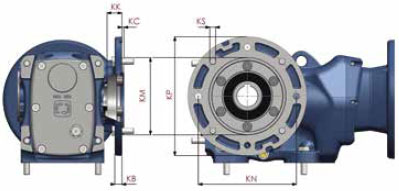

Фланцевое крепление Enduro
![](images/gabarity-enduro-3.jpg)
ENDURO | OFL | IEC | KP | KM (j6) | KN | KS | KK | KB | KC (0; -0.5) |
3 | OFL160 | 7185 | 160 | 110 | 130 | M8x30 | 24 | 10 | 3.5 |
4 | OFL200 | 80/9085 | 200 | 130 | 165 | M10x30 | 25 | 12 | 3.5 |
5 | OFL250 | 100/11285 | 250 | 180 | 215 | M12x40 | 23.5 | 12 | 4 |

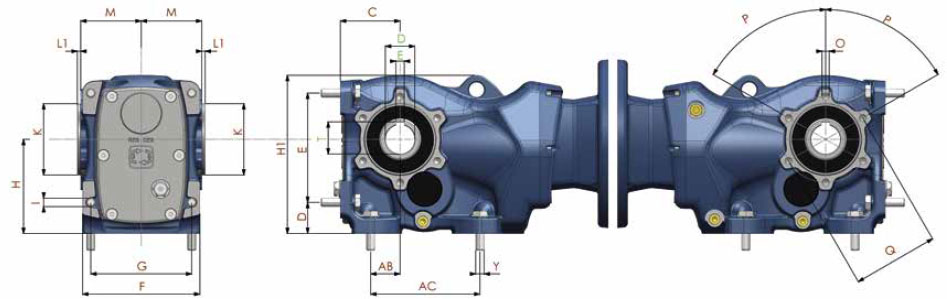

Ножной монтаж Enduro
![](images/gabarity-enduro-4.jpg)
![](images/gabarity-enduro-5.jpg)

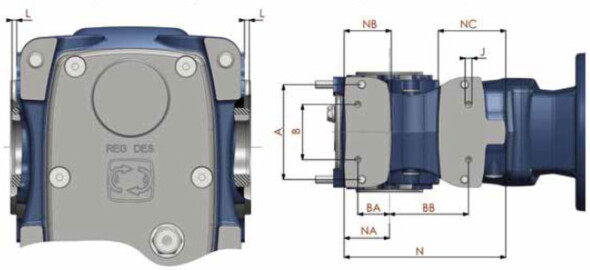

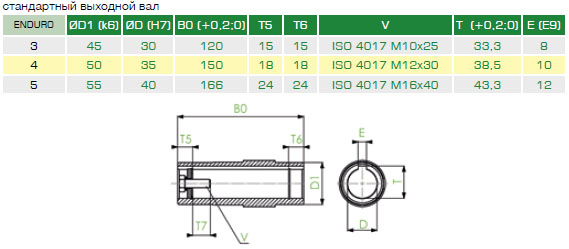

Стандартный выходной вал Enduro
![](images/gabarity-enduro-6.jpg)
![](images/gabarity-enduro-7.jpg)

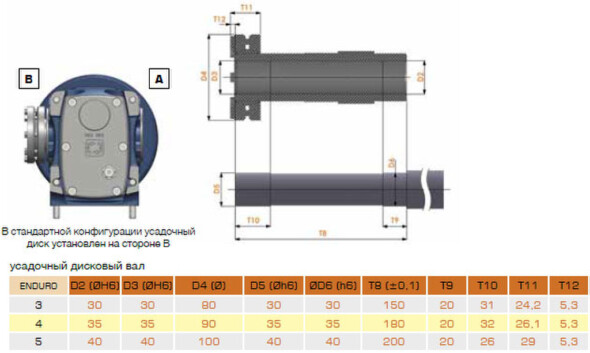

Усадочный дисковый вал Enduro

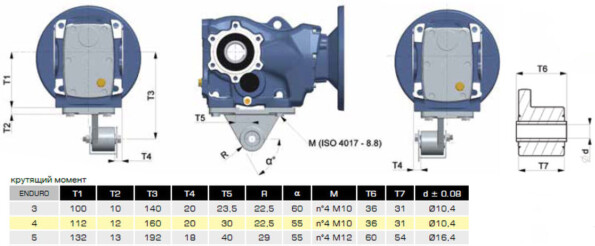

Крутящий момент Enduro
![](images/gabarity-enduro-8.jpg)
![](images/gabarity-enduro-9.jpg)

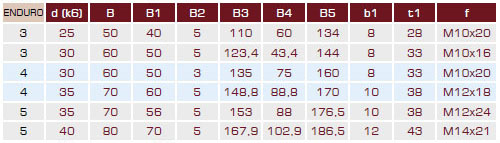

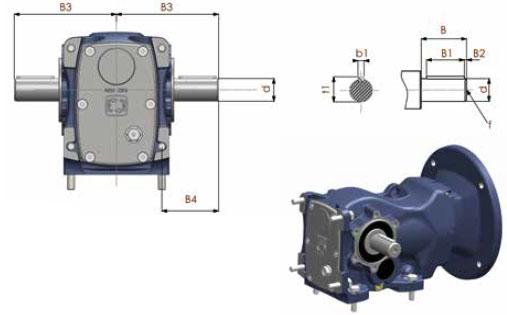

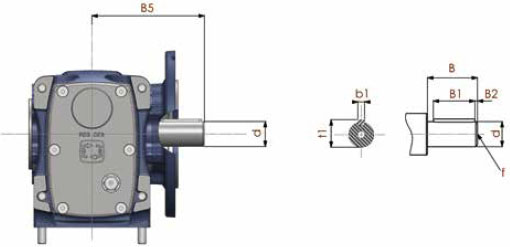

Одиночный и двойной выходной вал Enduro
![](images/gabarity-enduro-10.jpg)
![](images/gabarity-enduro-11.jpg)
![](images/gabarity-enduro-12.jpg)
