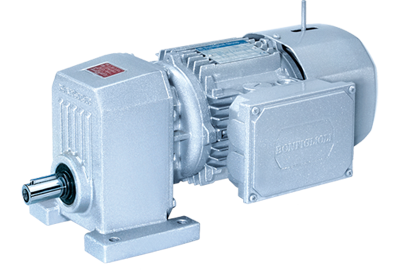

Цилиндрические редукторы Bonfiglioli серии S
Технические характеристики:
- Передаточное число: 1,4 - 13,1;
- Номинальный момент: 21 - 200 Нм;
- Мощность мотора: 0,12 - 11,6 кВт;
- Количество ступеней: 1;
- Скорость (на входе): 500 - 2800 об/мин;
- Степень защиты корпуса: IP55 (IP54 для мотора с тормозом);
- Монтажное исполнение: B3, B5 и их вариации по запросу.
Одноступенчатые цилиндрические редукторы Bonfiglioli серии S были разработаны специально для работы с такими приложениями как вентиляторы, насосы и воздуходувки. Характеризуются высокой эффективностью и практичностью, модельный ряд представлен пятью размерностями. Комбинированное исполнение с электродвигателями имеет два варианта конструкции: компактный мотор или стандартный IEC с высотой оси от 63 до 180 мм, также на выходе может быть установлен сплошной вал.
Корпус для малых моделей выполнен из алюминия (по 30), типоразмеры свыше заключены в прочный чугунный каркас, входные и выходные валы из стали высокого качества. Стальные шестерни передач проходят тщательную термическую и механическую обработку для максимально надежной и эффективной работы блока.
Компактный дизайн редукторов позволяет оптимально использовать рабочее пространство, модульная концепция построения обеспечивает легкую и быструю интеграцию в приводную установку.
Технические характеристики редукторов Bonfiglioli серии S
| Тип редуктора | Коэффициент передачи | Ном. момент, Нм |
| S 10 | 1,4-12,3 | 21 |
| S 20 | 1,4-12,4 | 37 |
| S 30 | 1,4-13,1 | 70 |
| S 40 | 1,4-12,4 | 125 |
| S 50 | 1,4-12,9 | 200 |
