Цилиндрические мотор-редукторы Varvel серии MRD
В монолитном корпусе цилиндрических мотор-редукторов серии MRD, производящихся в семи типоразмерах, реализуется как двух-, так и трехступенчатый редуктор. Корпус изготовлен методом литья под давлением из алюминия и имеет интегрированные лапы, а также съемный выходной фланец, что позволяет осуществить монтаж редуктора в любом положении.
Двух- или трехступенчатые редукторы реализуют 28 различных передаточных отношений от 2,5:1 до 630:1. Редукторы могут комплектоваться стандартными электродвигателями с высотой оси от 56 до 180 мм, максимальный момент на выходном валу составляет 2300 Нм. Габаритные и присоединительные размеры соответствуют стандартным размерам цилиндрических редукторов SEW Eurodrive.
Технические характеристики редукторов MRD

Диапазон передаточных чисел: 2,5 - 630
Передаваемый момент: 2300
Диапазон мощностей: 0,06-22 кВт

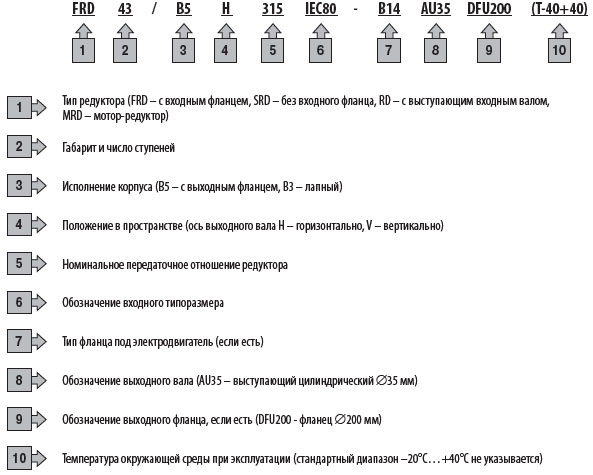

Система обозначений редукторов Varvel серии MRD
Основные преимущества редукторов Varvel серии MRD

Общее описание
Гамма
Редукторы поставляются в двух- и трехступенчатом исполнении, позволяя обеспечивать 28 передаточных отношений в диапазоне от 2,5 до 630
Выбор габарита
Характеристики в таблицах выбора редукторов указаны для ресурса 15000 моточасов при сервис-факторе FS=1
Корпус, боковые крышки
Алюминий AlSi12Cu2Fe (литье под давлением) до 4 габарита.
5 и 6 габариты – чугун.
Зубчатые пары
Цементированная сталь 20MnCr5, шлифованный профиль. 6-я степень точности
Валы и шпонки
Сталь 45.
Точность изготовления валов h6, отверстий E8.
Шпонки по ГОСТ23360
Подшипники
Шариковые или роликовые в зависимости от габаритов редуктора
Уплотнения
Тип NBR – армированные манжеты из нитрил-бутадиена с дополнительной пылезащитной кромкой согласно ГОСТ 8752
Смазка
По умолчанию, для эксплуатации при температуре окружающей среды от –20°С до +40°С, заливается синтетическое масло Agip Blasia S220 на весь срок службы. Замена в процессе эксплуатации не требуется.
Покрытие
Габариты 5 и 6: порошковая окраска, стандартный цвет RAL 7012.
Габариты 0–4: неокрашенный алюминий.

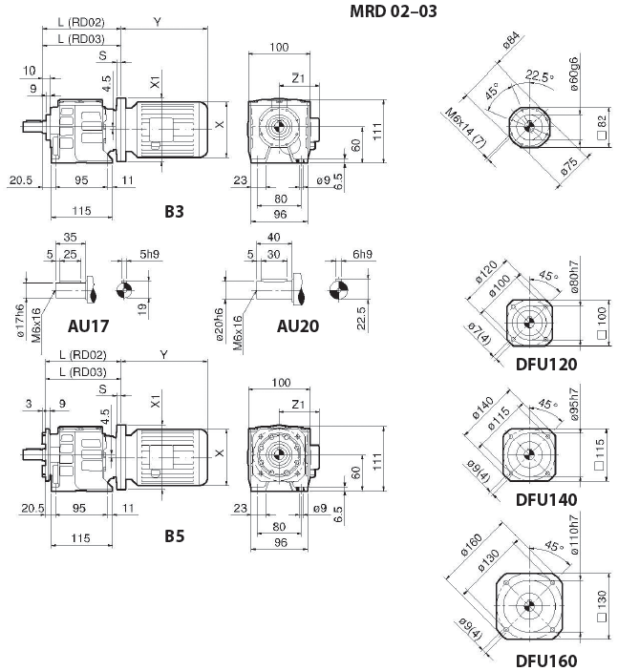

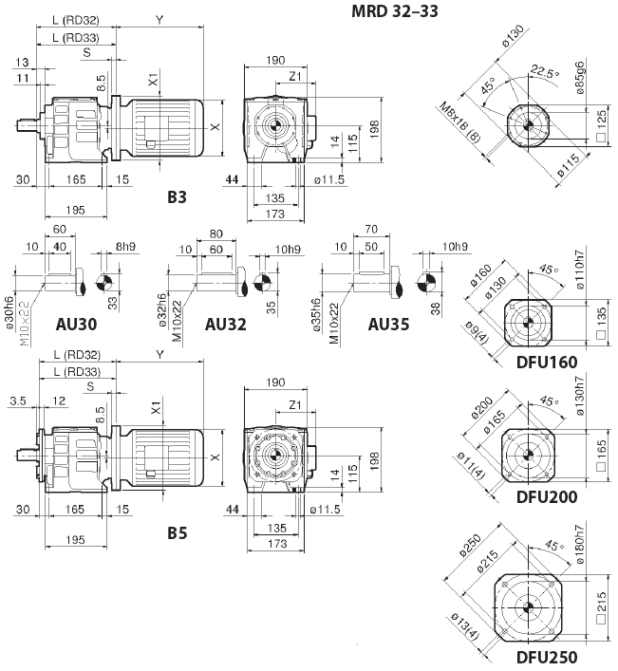

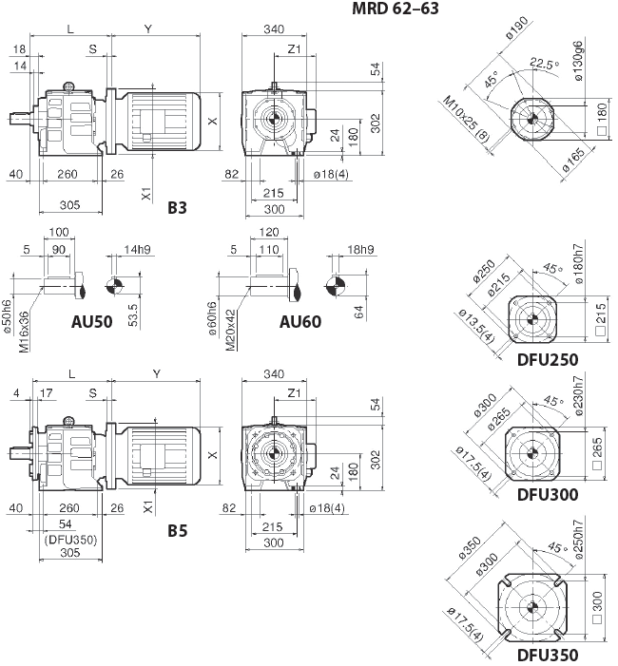

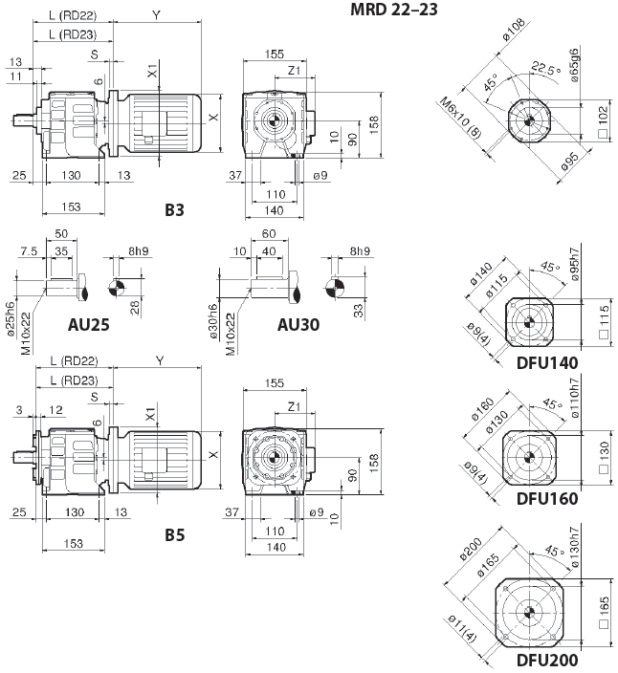

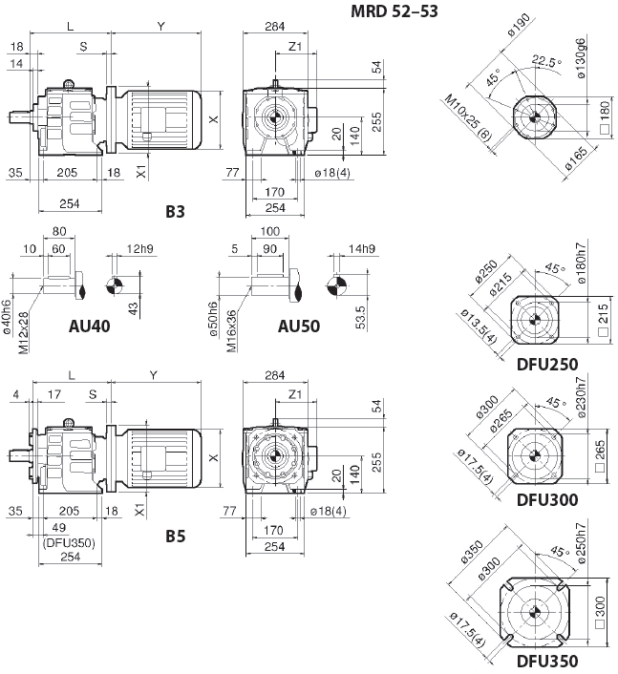

Габаритные размеры редукторов Varvel серии MRD
