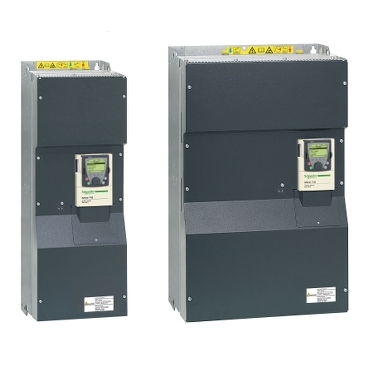

Преобразователи частоты Altivar 71Q
Altivar 71Q – преобразователь частоты с водяным охлаждением для двигателей мощностью от 90 до 630 кВт. Применяется в тяжелых условиях эксплуатации, где требуются преобразователи с очень высокой эксплуатационной надёжностью. Интегрированный контур водяного охлаждения оптимально рассеивает избыточное тепло от силовых модулей преобразователя частоты и позволяет построить полностью герметичный шкаф управления.
Характеристики:
- 3-фазное питание, 380 - 480 В, для двигателей от 90 до 500 кВт
- 3-фазное питание, 500 - 690 В, для двигателей от 110 до 630 кВт
- Конфигурирование, настройка и программирование идентичны преобразователям ATV61/71 с воздушным охлаждением
- Карта управления насосной станцией (до 5 насосов)
- Коммуникационные карты (ProfiBus DP, Modbus TCP, Daisy Chain and Plus, DeviceNet, Ethernet, Interbus, CC-Link и т.д.)
- Карты программируемого контроллера
- Специальные входы/выходы для прикладных функций
- Карты подключения энкодера
- Встроенный ЭМС фильтр
- Использование в контурах охлаждения закрытого или открытого типа
- Возможность применения в качестве хладагента промышленной или пресной воды
- Температура подачи хладагента до +55°C
- Активный выпрямитель напряжения позволяет уменьшить общее гармоническое искажение по току (THDI) преобразователя до уровня ниже 4%
- Преобразователь Altivar с АВН работает даже в нестабильных сетях
Применение Altivar 71Q
Горные работы и туннелестроение
В герметичных шкафах со степенью защиты IP55 и выше возникает необходимость полностью отводить тепло от блока электропривода. Следовательно, охлаждающая вода должна обеспечить 100-процентное рассеяние тепла. Это легко можно сделать с помощью дополнительного воздушно-водяного теплообменника. При этом необходимая циркуляция воздуха внутри шкафа обеспечивается вентиляторами преобразователя.
При применения в горных работах и туннелестроении преобразователь частоты Altivar 71Q имеет следующие важные преимущества:
В герметичных шкафах со степенью защиты IP55 и выше возникает необходимость полностью отводить тепло от блока электропривода. Следовательно, охлаждающая вода должна обеспечить 100-процентное рассеяние тепла. Это легко можно сделать с помощью дополнительного воздушно-водяного теплообменника. При этом необходимая циркуляция воздуха внутри шкафа обеспечивается вентиляторами преобразователя.
При применения в горных работах и туннелестроении преобразователь частоты Altivar 71Q имеет следующие важные преимущества:
- Встроенные вентиляторы, обеспечивающие внутреннюю циркуляцию воздуха в шкафу.
- Полное превышение нагрузки доступно даже для минимальных скоростей.
- Оптимальное соответствие требованиям по низкому уровню шума благодаря полностью закрытому блоку преобразователя.
Дробильное оборудование
Окружающее пространство вокруг приводов дробилок, особенно если речь идёт об утилизации отходов, всегда насыщено пылью, в том числе проводящими частицами. В результате к степени защиты электрооборудования в данном случае предъявляются особые требования. В идеале проникновение опасных частиц предотвращается герметичными перегородками, установленными между доступной зоной подключений, блоком преобразователя и контуром охлаждения.
При использовании в составе дробильного оборудования преобразователь частоты Altivar 71Q имеет следующие важные преимущества:
Окружающее пространство вокруг приводов дробилок, особенно если речь идёт об утилизации отходов, всегда насыщено пылью, в том числе проводящими частицами. В результате к степени защиты электрооборудования в данном случае предъявляются особые требования. В идеале проникновение опасных частиц предотвращается герметичными перегородками, установленными между доступной зоной подключений, блоком преобразователя и контуром охлаждения.
При использовании в составе дробильного оборудования преобразователь частоты Altivar 71Q имеет следующие важные преимущества:
- Кожух преобразователя полностью закрыт и не должен открываться для выполнения подключений или ввода в действие.
- Пусковой вращающий момент неизменно высок, даже в случае частых включений.
- Вентиляторы преобразователя и воздушно-водяной теплообменник надёжно обеспечивают необходимое охлаждение внутри кожуха преобразователя.
Преимущества Altivar 71Q
- Высокая устойчивость к внешним факторам
- Защита встроенного контура охлаждения преобразователя от коррозии за счет применения охлаждающих трубок из нержавеющей стали
- Эффективная система охлаждения: от 85 до 100% тепловыделения в шкафу управления рассеивается системой водяного охлаждения
- Минимальные отложения благодаря плавному потоку в контуре
- Возможность применения в качестве хладагента промышленной или пресной воды
- Возможность использования система охлаждения закрытого или открытого типа
- Температура подачи хладагента в контур охлаждения преобразователя частоты до +55°C
- Уменьшение затрат на создание системы кондиционирования и вентиляции
- Длительное время работы без технического обслуживания
- Простота и надёжность монтажа
- Чёткое разделение электрических и гидравлических соединений
- Внутренняя перегородка между электронной частью и контуром водяного охлаждения
- Исключение попадания воздуха в систему охлаждения преобразователя за счёт верхнего подключения гидравлического контура
- Совместимость со стандартными преобразователями Altivar
- Конфигурирование, настройка и программирование идентично преобразователям с воздушным охлаждением
- Возможность использования опций стандартных преобразователей Altivar 61/71
