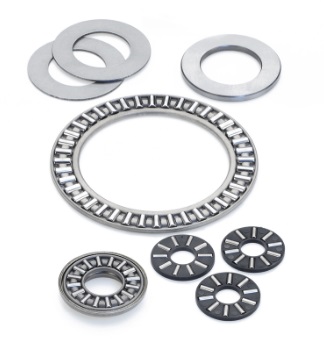

Упорный игольчатый роликоподшипник SKF оснащается прочным сепаратором, который надёжно удерживает и направляет комплект игольчатых роликов. Упорные игольчатые роликоподшипники имеют высокую степень жёсткости при малом размере в осевом направлении. В случае, когда поверхности сопряжённых деталей оборудования могут выполнять функции дорожек качения, упорные игольчатые роликоподшипники занимают не больше места, чем стандартное упорное кольцо.

• Подшипники могут воспринимать высокие осевые и пиковые нагрузки

Чрезвычайно малые отклонения диаметра роликов в одном комплекте позволяют этим подшипникам воспринимать тяжёлые осевые и пиковые нагрузки.

• Увеличенный срок службы подшипников

Для предотвращения пиковых напряжений торцы роликов слегка закруглены. Это позволяет оптимизировать условия контакта между дорожками качения и роликами.

• Станки

• Легковые автомобили и малотоннажные грузовики

• Грузовые автомобили, прицепы и автобусы

• Двух- и трёхколёсный транспорт

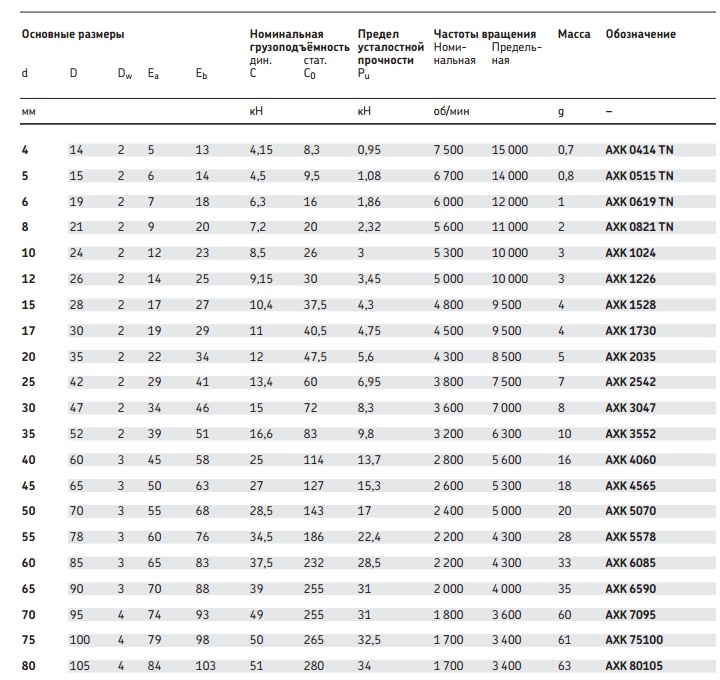

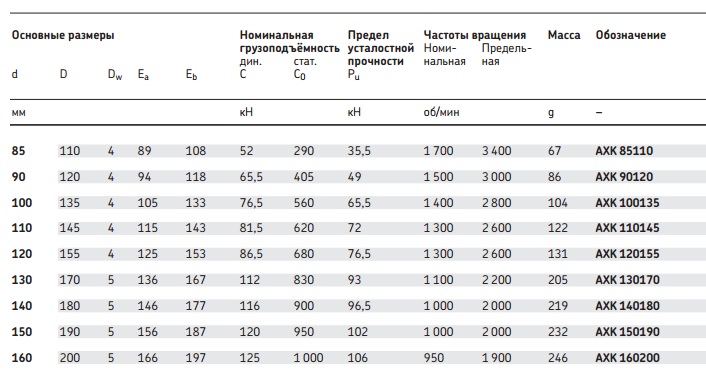

Комплекты упорных игольчатых роликов с сепаратором SKF серии AXK производятся для валов диаметром от 4 до 160 мм. Они могут дополняться кольцами серий LS, AS, GS 811 или WS 811 если в существующих рабочих условиях сопряжённые компоненты не могут выполнять функции дорожек качения. Данные упорные подшипники предназначены для восприятия осевых нагрузок, действующих только в одном направлении.

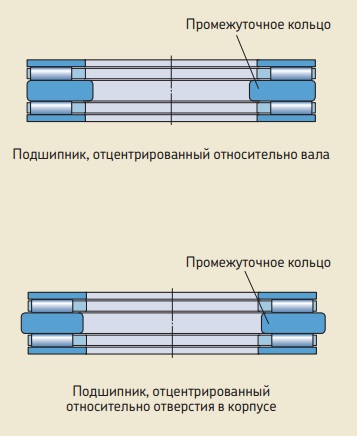

Двойные упорные игольчатые роликоподшипники могут воспринимать осевые нагрузки в обоих направлениях. Они могут быть составлены из двух комплектов упорных игольчатых роликов с сепаратором и двух колец подшипников с промежуточным кольцом. В зависимости от конструкции промежуточное кольцо может быть отцентрировано относительно вала или отверстия в корпусе. Промежуточные кольца должны иметь такое же качество обработки поверхностей и твёрдость, как и кольца подшипника.

Упорные игольчатые роликоподшипники SKF серии AXW состоят из комплекта упорных роликов с сепаратором и упорного кольца с центрирующим фланцем. Фланец облегчает монтаж и обеспечивает точное центрирование свободного кольца в радиальном направлении. Данные подшипники, способные воспринимать осевые нагрузки только в одном направлении, производятся для валов диаметром от 10 до 50 мм.

Чтобы воспринимать комбинированные радиальные и осевые нагрузки, упорные игольчатые роликоподшипники серии AXW могут быть совмещены со следующими радиальными игольчатыми роликоподшипниками:

• игольчатые роликоподшипники со штампованным наружным кольцом с закрытым или открытыми торцами.

• игольчатые роликоподшипники с механически обработанными кольцами.

Данные узлы являются экономичным и компактным решением для условий воздействия комбинированных нагрузок.

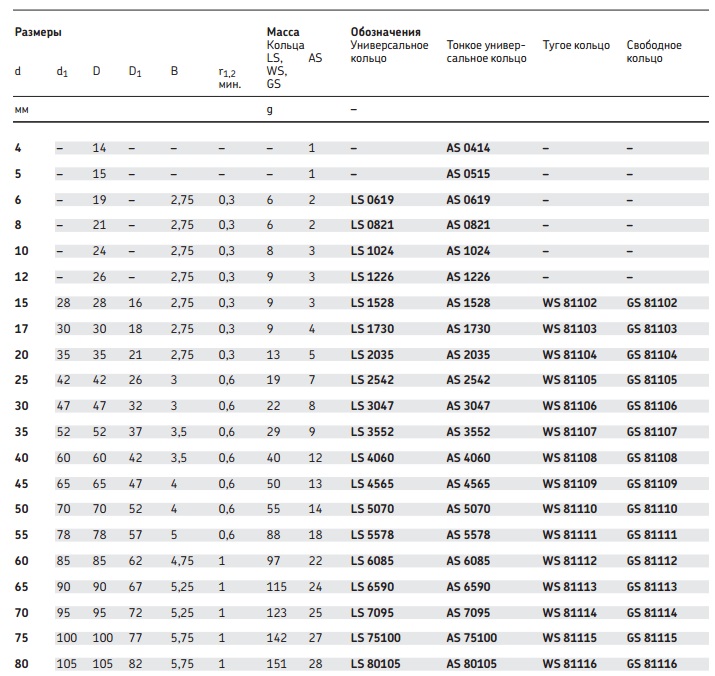

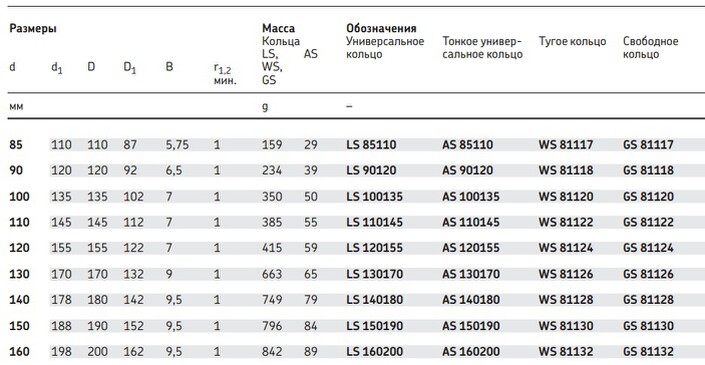

Кольца подшипников требуются в случаях, когда сопряжённые детали оборудования не могут служить в качестве дорожек качения. Соответствующие кольца указаны в таблицах данных и должны заказываться отдельно ввиду большого количества возможных комбинаций.

Упорные игольчатые роликоподшипники могут дополняться кольцами следующих серий.

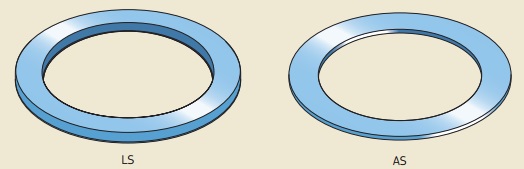

1. Универсальные кольца серии LS

• изготавливаются из закалённой хромоуглеродистой подшипниковой стали

• могут использоваться в качестве тугих или свободных колец для упорных игольчатых роликоподшипников серии AXK

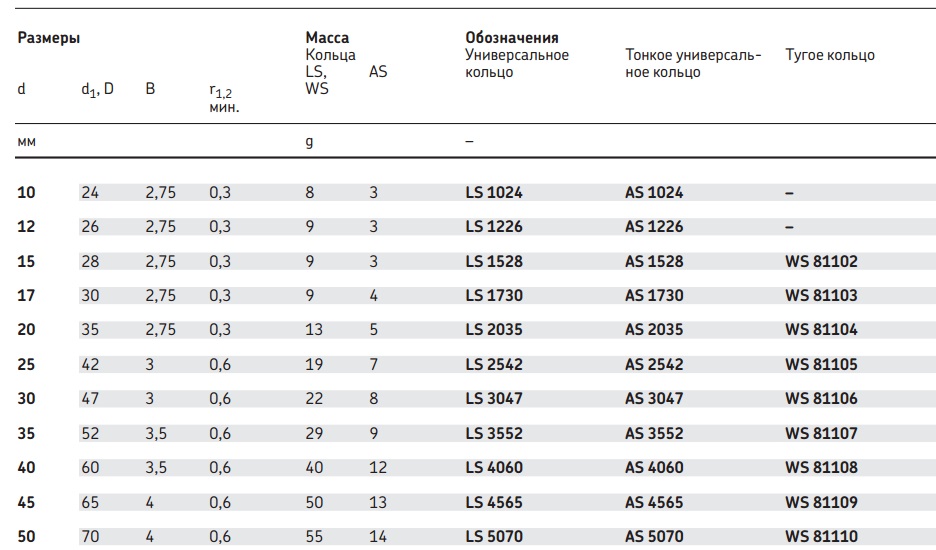

• могут использоваться в качестве тугих колец для подшипников серии AXW

• производятся для валов диаметром 6 ≤ d ≤ 160 мм

• поверхность дорожек качения шлифуется, в то время как другие поверхности подвергаются токарной обработке

• используются в таких областях применения, где не требуется точная центровка колец или частоты вращения невелики

• торец кольца напротив торца с фасками является дорожкой качения и должен быть обращён к роликам

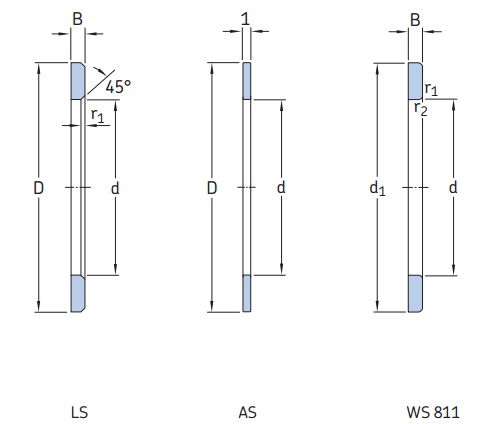

2. Тонкие универсальные кольца серии AS

• кольца толщиной 1 мм

• производятся из пружинной стали и подвергаются закалке

• могут использоваться в качестве тугих или свободных колец для упорных игольчатых роликоподшипников серии AXK

• могут использоваться в качестве тугих колец для подшипников серии AXW

• производятся для валов диаметром 4 ≤ d ≤ 160 мм

• могут использоваться для создания экономичной компоновки подшипников в тех случаях, когда сопряжённые детали оборудования не закаляются, но имеют достаточную жёсткость, а требования к геометрическим допускам невелики

Оба торца этих колец полируются и могут использоваться в качестве дорожек качения.

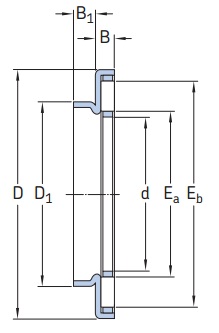

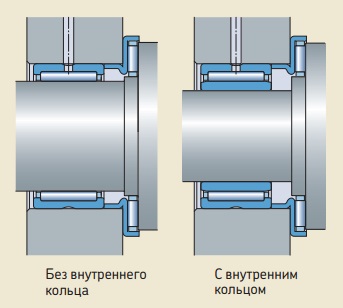

Упорный игольчатый роликоподшипник с центрирующим фланцем и соответствующими шайбами, d 10-50 мм
