Редуктор с параллельным насадным валом Motive серии STON 4
![Редукторы Motive серии STON Редукторы Motive серии STON](images/ston.jpg)
Масла
STON | масло (lt) | ISO | темп. | тип масла | ||||||
B3 | B6 | B7 | B8 | V5 | V6 | |||||
ST4 | 1,90 | 1,75 | 1,75 | 1,65 | 2,20 | 2,55 | VG 220 | -25 +80°C | Mobil Glygoyle 30 | Shell tivela S220 |
Монтаж редукторов Motive серии STON 4
![](images/smazivaniye-ston.jpg)
Таблица эффективности STON 4
![](images/effect-ston-2.jpg)

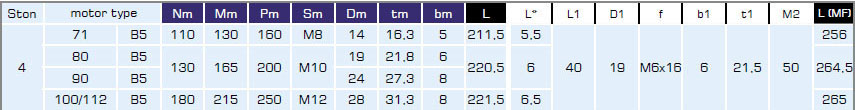

Габаритные размеры STON 4
![](images/gabarity-ston-1.jpg)
![](images/gabarity-vvod-ston-4.jpg)
Выходной фланец
![](images/gabarity-ston-3.jpg)
![](images/gabarity-flanec-ston-4.jpg)
Ножной монтаж
![](images/gabarity-ston-5.jpg)
![](images/gabarity-nozhnoy-montazh-ston-4.jpg)
Выходной вал
![](images/gabarity-ston-7.jpg)
![](images/gabarity-vihodnoy-val-ston-4.jpg)
Стандартный входной вал
![](images/gabarity-ston-11.jpg)
![](images/gabarity-stand-ston-4.jpg)
Усадочный дисковый вал
![](images/gabarity-ston-9.jpg)
![](images/gabarity-usad-ston-4.jpg)
Крутящий момент
![](images/gabarity-ston-13.jpg)
![](images/gabarity-kryt-ston-4.jpg)

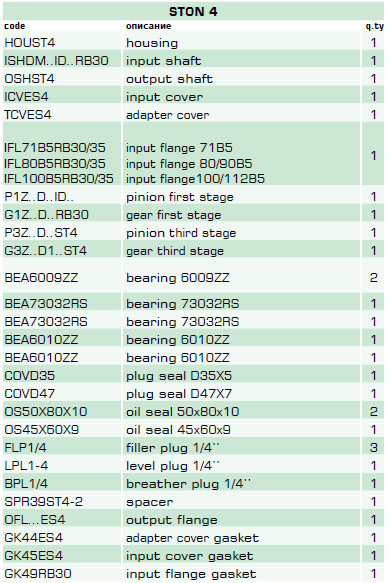

Список компонентов редукторов Motive серии STON 2 ступени понижения
![](images/komponenty-ston-4-2stypeni.jpg)
![](images/komponenty-ston-1_k1ojjeoa.jpg)

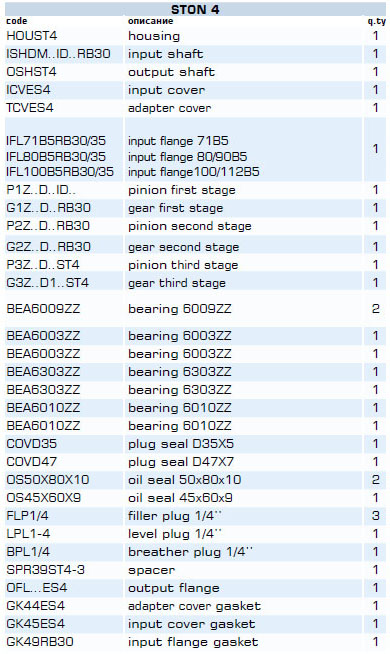

Список компонентов редукторов Motive серии STON 3 ступени понижения
![](images/komponenty-ston-4-3stypeni.jpg)
![](images/komponenty-ston-3_yraiqw8w.jpg)
