Преобразователь частоты LS Industrial Systems серии iV5 Lift

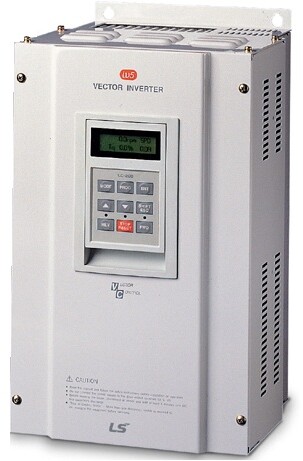

Преобразователь частоты LS Industrial Systems iV5 Lift
Диапазон мощностей: 3 фазы 400 В, 5.5 - 22 кВт

Основные преимущества:
  • Контроль потокосцепления
  • Высокий крутящий момент на нулевой скорости
  • Прецизионное управление скоростью и позиционированием
  • Автоматическое определение параметров двигателя
  • Контроль позиции по сигналу с энкодера
  • Специальные функции для различных областей применения:
- Уравновешивание нагрузки
- Функция расчета диаметра / конуса
- Функция компенсации инерции
- Функция быстрой остановки и пр.
  • Встроенный тормозной модуль (2,2 – 22 кВт)
  • Съемная панель управления
  • Съемные клеммы управляющих входов
  • Доп. платы расширения I/O (опция)
  • Интерфейсные платы (опция):
- RS485 (LS Bus / Modbus RTU)
- Profibus-DP; DeviceNet
  • Программное обеспечение для мониторинга и эксплуатации
  • Интегрированное управление асинхронными и синхронными двигателями
  • Встроенная цепь безопасности (STO)
  • Регулятор подавления колебаний (AHR)
  • Противооткат (AFR)
Технические характеристики преобразователей частоты LSIS серии iV5 Lift
iV5L-4
SV iV5L-4
055075110150185220
Мощность двигателя (кВт)
5,57,511,015,018,522,0
Нагрузочная способность (кВА)9,112,218,322,929,034,3
Ток при полной нагрузке (А)121624303945
Напряжение (В)Три фазы, 0 – 380 В (480 В)
RPM
0 – 3600 об/мин
Напряжение (В)
Три фазы 380 – 480 В ~(- 10%, – + 10 %)
Частота (Гц)
50 – 60 Гц (± 5%)
Вес (кг)
7,77,713,713,720,320,3
УправлениеСпособ управления
Полное векторное управление с обратной связью (энкодер)
Дискретность настройки частоты
Цифровая: 0.1 об/мин / Аналоговая: ± 0.1 % от макс. частоты на выходе
Точность настройки частоты
Цифровая: ± 0.01 (0 – 40° С) от макс. частоты на выходе / Аналоговая: ± 0.02 (25 ± 10° С) от макс. частоты на выходе
Отсечка частоты ASR
50 Гц
Точность поддержания момента
3 %
Выбор времени разгона/торможения
0,00 – 6000,0 сек (единица времени может быть установлена)
Комбинации времени разгона/торм.
4 комбинации задания времени разгона / торможения
Кривая разгона / торможения
Линейная • S - кривая
Задание частоты
Аналоговый сигнал: - 10 – 10 В / 4 – 20 мА / Цифровой сигнал: пульт управления
Входной сигналАналоговый вход
3 канала (AI1, AI2, AI3): 2 канала (AI4, AI5) платы расширения I/O
- 10 – 10 В / 0 – 10 В / 10 – 0 В / 4 – 20 мА / 20 – 4 мА / (AI3, AI5 (плата расширения I/O): выбор двигателя NTC/PTC)
15 многофункциональных входов по выбору
Входной AI3, AI5: двигатель NTC совместим только с двигателем LS-OTIS (двигатели NTC и PTC доступны в SV2800iV5 – SV3750iV5)
Контактный вход
FX, RX, BX, RST, P1 – P7
40 многофункциональных входов по выбору
Выходной сигнал
Аналоговый выход
2 канала (AO1, AO2)
- 10 – 10 В / 10 – - 10 В / 0 – 10 В / 10 – 0 В
40 многофункциональных выходов по выбору
Контактный выход
Многофункциональный контактный выход: 2 канала (1А - 1В, 2А - 2В)
Вывод сообщения об ошибках: 1 канал (30А - 30С, 30А - 30С)
Открытый коллектор
1 канал (OС1/EG)
Защитные функции
Перенапряжение • Пониженное напряжение • Перегрузка по току • Замыкание на землю • Перегрев инвертора • Тепловая неисправность инвертора • Перегрев двигателя • Тепловая неисправность двигателя • Потеря контроля скорости • Ошибка коммуникации • Обрыв входной/выходной фазы • Ошибка энкодера • Выход из строя предохранителя и т.д.
Класс защиты
IP00 (2,2 – 22 кВт: Пластиковый корпус Mold / 30 – 374 кВт: Металлический корпус), IP20 (2,2 – 22 кВт: Металлический корпус)
Опции
Плата контроллера привода • Плата энкодера (открытый коллектор) • Энкодер SinCos • Синхронизатор
RS485 (LS Bus / Modbus RTU), Profibus-DP, DeviceNet
