Цилиндрические редукторы Motovario серии H
Цилиндрические редукторы серии Н были разработаны для надежной работы в тяжелых условиях и применяются в местах с высокими радиальными нагрузками.H-серия включает в себя большое количество универсальных моделей, изготавливаются из чугуна от 030 до 140 габарита и алюминия от A30 до A60 габарита.
Чугунные редукторы Motovario серии H

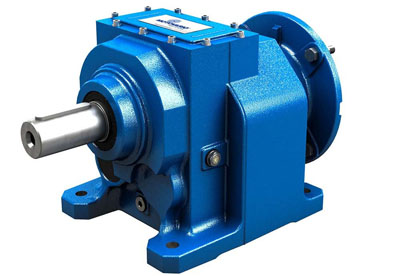

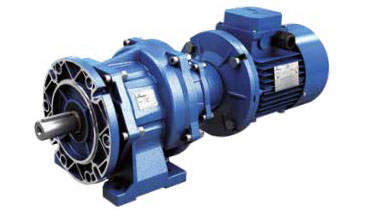

H-PH
Соединение с гибкой муфтой для подключения электродвигателя

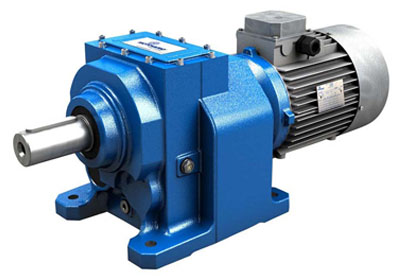

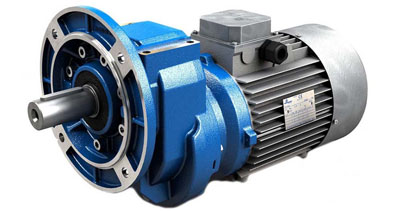

CH
С компактным электродвигателем
IH
С приводным входным валом
Размеры: 030-040-050-060-080-100-125-140
• Мощность от 0,12 кВт до 45 кВт с трехфазным 4хполюсным двигателем
• Передаточное отношение от 1,23 до 282,10
• Номинальный крутящий момент 8.000 Nm
• Допустимая радиальная нагрузка 55.000 Н
• Корпус на лапах, на фланце и универсальный (лапы и фланец)
• 1, 2 и 3 ступени редукции
• Шестерни закалены и отпущены с нарезанными зубьями
• Редукторы из серого чугуна G200 имеют высокую прочность и оптимизированы с помощью FEM анализа
• Токовая нагрузка рассчитана по ISO 6336 и сертифицирована по AGMA 2001
• Окрашены с использованием синего порошкового эпоксиполиэфирного покрытия RAL 5010
• ATEX доступны версии 2GD/3GD
• Комплектующие: выходной фланец, ограничитель обратного хода, Усиленные уплотнения на выходном валу и витоновые уплотнения
* Ø [mm] | Крутящий момент на выходном валу М2 [Nm] | Передаточное отношение | ||
| Max | Min | Max | ||
| H030 | 25 | 200 | 4,70 | 245,70 |
| H040 | 19-30 | 300 | 1,44 | 282,10 |
| H050 | 24-35 | 500 | 1,27 | 267,65 |
| H060 | 28-35-40 | 850 | 1,34 | 268,00 |
| H080 | 38-40-50 | 1800 | 1,30 | 222,78 |
| H100 | 48-60 | 3600 | 1,29 | 242,59 |
| H125 ** | 55-70 | 5000 | 1,23 | 230,92 |
| H140 ** | 90 | 8000 | 5,27 | 206,08 |
* Диаметр выходного вала может изменяться, в зависимости от числа ступеней редуктора
** • Усиленные входные фланцы для больших чугунных двигателей
• Большая жесткость на кручение благодаря новой чугунной смотровой крышке• Металлическая табличка устройства для агрессивных сред• Редуктор без масла, что позволяет выбрать наиболее подходящую смазку для любого применения
| ** | Индекс вязкости | |
n2(rpm) | минеральное масло | синтетическое масло |
0 ÷ +40 [°C] | -10 ÷ +50 [°C] | |
> 210 | 150 | 150 |
210 ÷ 20 | 150 | 220 |
20 ÷ 5 | 220 | 320 |
< 5 | 320 | 460 |
Редукторы из алюминия Motovario серии H
IHA
С приводным входным валом

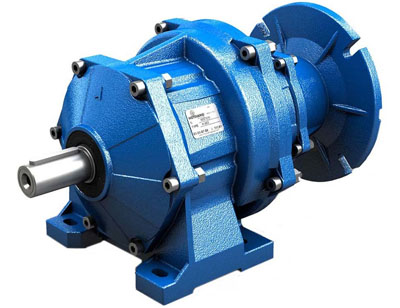

HA
Соединение с гибкой муфтой для подключения

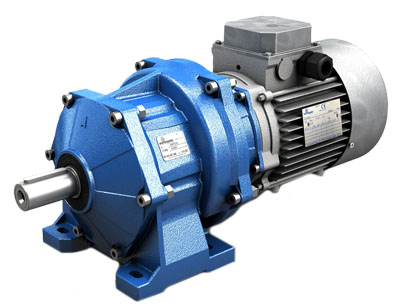

CHA
С компактным электродвигателем
Размеры: A30-A40-A50-A60
• Корпус на лапах, на фланце и универсальный (лапы и фланец)
• 1, 2 и 3 ступени редукции
• Шестерни закалены и отпущены с нарезанными зубьями
• Корпус из литого алюминиевого сплава
• Отличная механическая прочность и в то же время легкие
• Токовая нагрузка рассчитана по ISO 6336 и сертифицирована по AGMA 2001
• Окрашены с использованием синего порошкового эпоксиполиэфирного покрытия RAL 5010
• TEX доступны версии 3GD
* Ø [mm] | Крутящий момент на выходном валу М2 [Nm] | Передаточное отношение | ||
| Max | Min | Max | ||
| HA30 | 11-14-16-19-19,7-20 | 100 | 5,38 | 347,29 |
| HA40 | 16-19-20-22-24-25-28 | 150 | 1,45 | 347,29 |
| HA50 | 24-25-28-30-32-35 | 300 | 1,45 | 353,98 |
| HA60 | 24-28-30-35-40 | 480 | 1,33 | 353,98 |
