Преобразователи частоты Altivar 61
![](images/Altivar-61.jpg)

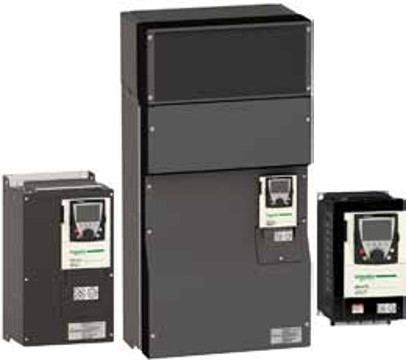

Преобразователь
частоты Altivar 61 предназначен для трехфазных
асинхронных и синхронных
двигателей мощностью от 0,75 до 2400 кВт.
Преобразователь
предназначен для создания современных систем обогрева, вентиляции и кондиционирования воздуха (HVAC) в
промышленных и коммерческих зданиях и на объектах
инфраструктуры. Преобразователь частоты
Altivar 61 может уменьшить
эксплуатационные расходы путем оптимизации
потребления энергии, значительно повышая комфортность.
Области
применения:
Преобразователь
Altivar
61 обладает многочисленными функциональными возможностями,
обеспечивающими его эффективное использование
в большинстве применений в промышленных
и коммерческих
зданиях и на объектах инфраструктуры для управления:
• вентиляторными
агрегатами;
• установками
кондиционирования
воздуха;
• установками
для
очистки воздуха и удаления дыма;
• насосными
агрегатами;
• станциями
перекачки;
• ирригационными
станциями;
• буровыми
скважинами
на нефтедобывающих платформах.
Монтаж Altivar 61
![](images/ATV-61HU75N4.jpg)

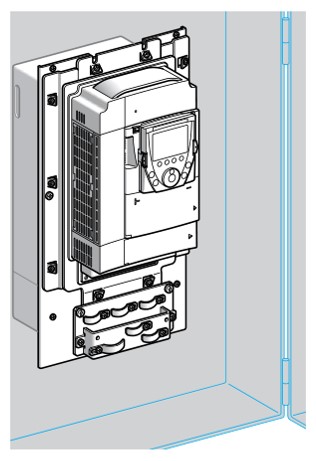

Преобразователь Altivar 61
может устанавливаться различными способами для интеграции в производственные механизмы.
Преобразователь
Altivar 61 может быть установлен вне
шкафа непосредственно на стену в соответствии с UL типа 1 с помощью комплекта VW3
A9 2pp или в соответствии с IP 21 или IP 31 с
комплектом VW3 A9 1pp
Преобразователь
частоты Altivar 61 был разработан с учетом
оптимизации размеров защитных
оболочек (шкафов, кожухов и т.д.).
Силовая
часть со степенью защиты IP 54 может быть легко смонтирована вне шкафа с помощью специального комплекта для врезной
установки в герметичный шкаф VW3
A9 5pp с целью ограничения повышения температуры внутри него. При необходимости такой вариант
позволяет установку ПЧ вплотную друг к другу.
Преобразователь частоты Altivar 61 комплектный шкаф IP 54
![](images/Altivar-61-IP-54.jpg)
Предложение
по комплектным шкафам исполнения IP 54 обеспечивает сертифицированное решение для преобразователей частоты Altivar 61 исполнения IP 20 мощностью от
110 до 630 кВт с трехфазным питанием 380 - 480 В .
Данный
комплект разработан с целью:
уменьшения времени ввода в эксплуатацию
благодаря:
- упрощению сборки;
- оптимизации выбора тепловых и механических
размеров шкафа.
Применяемая
система охлаждения позволяет устанавливать оборудование в неблагоприятных запыленных
условиях окружающей среды.
Температура снаружи
шкафа не должна превышать + 45°C, а внутри - +50°C; термостат, обеспечивающий
остановку привода, позволяет осуществлять контроль внутренней температуры.
Для
установки дополнительных принадлежностей или оборудования имеются два
дополнительных пустых
шкафа шириной 600 и 800 мм, поставляемых в комплекте VW3 A9 55*.
Дополнительный
пустой шкаф должен устанавливаться слева от комплектного шкафа IP 54. В этом случае
левая панель комплектного шкафа IP 54 устанавливается на левой стороне пустого дополнительного
шкафа, который поставляется без боковых поверхностей.
![](images/Altivar-61-IP-54-2.jpg)

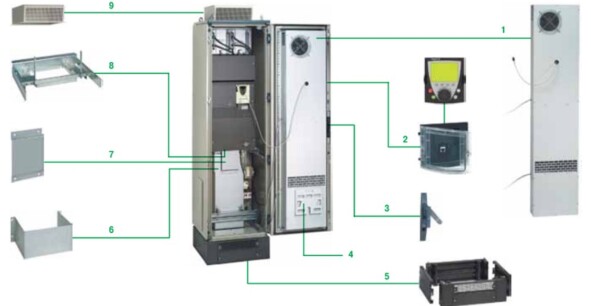

Комплект
включает в себя:
- теплообменник “воздух/воздух” (кроме комплектов
VW3 A9 541 и VW3 A9 542) 1;
- выносной комплект для графического терминала
IP 65 2;
- дверную ручку, механизм открывания которой
имеет нажимную кнопку 3;
- контейнер для хранения документации 4;
- основание 5;
- внутренний вентиляционный канал 6;
- пластину ЭМС 7;
- кронштейн для преобразователя 8;
- воздухозаборник на крыше 9;
- воздухозаборник на лицевой поверхности;
- дополнительный источник питания c 24 В, 600 мA;
- крепеж;
- уплотнители;
- комплект технический документации,
содержащий спецификации электрические схемы и механические чертежи.
Технические характеристики Altivar 61
Altivar 61, 200-240 В, 50/60 Гц, IP20
Двигатель | Сеть | Altivar 61 | ||||||||
Мощность (1) | Линейный ток (2) | Полная мощность | Макс. линейный ток к.з. | Макс. ток в устан. режиме (1) | Макс. переходный ток в течение | Артикул | Масса | Габаритные размеры | ||
200 В | 240 В | 240 В | 230 В | 60 с | ||||||
кВт | л.с. | А | А | кВА | кА | А | А | кг | ШхВхГ | |
Однофазное напряжение питания: 200 - 240 В, 50/60 Гц | ||||||||||
0,37 | 0,5 | 6,9 | 5,8 | 1,4 | 5 | 3 | 3,6 | ATV 61H075M3 | 3 | 130 x 230 x 175 |
0,75 | 1 | 12 | 9,9 | 2,4 | 5 | 4,8 | 5,7 | ATV 61HU15M3 | 3 | 130 x 230 x 175 |
1,5 | 2 | 18,2 | 15,7 | 3,7 | 5 | 8 | 9,6 | ATV 61HU22M3 | 4 | 155 x 260 x 187 |
2,2 | 3 | 25,9 | 22,1 | 5,3 | 5 | 11 | 13,2 | ATV 61HU30M3 | 4 | 155 x 260 x 187 |
3 | - | 25,9 | 22 | 5,3 | 5 | 13,7 | 16,4 | ATV 61HU40M3 (3) | 4 | 155 x 260 x 187 |
4 | 5 | 34,9 | 29,9 | 7 | 5 | 17,5 | 21 | ATV 61HU55M3 (3) | 5,5 | 175 x 295 x 187 |
5,5 | 7,5 | 47,3 | 40,1 | 9,5 | 22 | 27,5 | 33 | ATV 61HU75M3 (3) | 7 | 210 x 295 x 213 |
Трехфазное напряжение питания: 200 - 240 В, 50/60 Гц | ||||||||||
0,75 | 1 | 6,1 | 5,3 | 2,2 | 5 | 4,8 | 5,7 | ATV 61H075M3 | 3 | 130 x 230 x 175 |
1,5 | 2 | 11,3 | 9,6 | 4 | 5 | 8 | 9,6 | ATV 61HU15M3 | 3 | 130 x 230 x 175 |
2,2 | 3 | 15 | 12,8 | 5,3 | 5 | 11 | 13,2 | ATV 61HU22M3 | 4 | 155 x 260 x 187 |
3 | - | 19,3 | 16,4 | 6,8 | 5 | 13,7 | 16,4 | ATV 61HU30M3 | 4 | 155 x 260 x 187 |
4 | 5 | 25,8 | 22,9 | 9,5 | 5 | 17,5 | 21 | ATV 61HU40M3 | 4 | 155 x 260 x 187 |
5,5 | 7,5 | 35 | 30,8 | 12,8 | 22 | 27,5 | 33 | ATV 61HU55M3 | 5,5 | 175 x 295 x 187 |
7,5 | 10 | 45 | 39,4 | 16,4 | 22 | 33 | 39,6 | ATV 61HU75M3 | 7 | 210 x 295 x 213 |
11 | 15 | 53,3 | 45,8 | 19 | 22 | 54 | 64,8 | ATV 61HD11M3X (4) | 22 | 230 x 400 x 213 |
15 | 20 | 71,7 | 61,6 | 25,6 | 22 | 66 | 79,2 | ATV 61HD15M3X (4) | 22 | 230 x 400 x 213 |
18,5 | 25 | 77 | 69 | 28,7 | 22 | 75 | 90 | ATV 61HD18M3X (4) | 30 | 240 x 420 x 236 |
22 | 30 | 88 | 80 | 33,3 | 22 | 88 | 105,6 | ATV 61HD22M3X (4) | 30 | 240 x 420 x 236 |
30 | 40 | 124 | 110 | 45,7 | 22 | 120 | 144 | ATV 61HD30M3X (4) | 37 | 320 x 550 x 266 |
37 | 50 | 141 | 127 | 52,8 | 22 | 144 | 172,8 | ATV 61HD37M3X (4) | 37 | 320 x 550 x 266 |
45 | 60 | 167 | 147 | 61,1 | 22 | 176 | 211,2 | ATV 61HD45M3X (4) | 37 | 320 x 550 x 266 |
55 | 75 | 200 | 173 | 71,9 | 35 | 221 | 265,2 | ATV 61HD55M3X (4) | 84 | 320 x 920 x 377 |
75 | 100 | 271 | 232 | 96,4 | 35 | 285 | 342 | ATV 61HD75M3X (4) | 84 | 320 x 920 x 377 |
90 | 125 | 336 | 288 | 119,7 | 35 | 359 | 431 | ATV 61HD90M3X (4) | 106 | 360 x 1022 x 377 |
(1) Данные значения мощности приведены для номинальной частоты коммутации 12 кГц для типоразмеров доà ATV 61HD45M3X или 2,5 кГц для ATV 61HD55M3X - HD90M3X в продолжительном режиме работы.
Частота коммутации настраивается от 1 до 16 кГц для типоразмеров доà ATV 61HD45M3X , от 2,5 до 12 кГц для ATV 61HD55M3X и от 2,5 до 8 кГц для ATV 61HD75M3X, HD90M3X.
ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5 или 4 кГц в зависимости от типоразмера. В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток ПЧ.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.
(3) Использование сетевого дросселя является обязательным.
(4) ПЧ поставляются без входных фильтров ЭМС, которые могут заказываться в качестве дополнительного оборудования.
Altivar 61, 380-480 B, 50/60 Гц, IP20 со встроенным фильтром ЭМС категории С2 или С3
Двигатель | Сеть | Altivar 61 | |||||||||
Мощность (1) | Линейный ток (2) | Полная мощность | Макс. линейный ток к.з. | Макс. ток в устан. режиме (1) | Макс. переходный ток в течение | Артикул | Масса | Габаритные размеры | |||
380 В | 480 В | 380 В | 380 В (МЭК) | 460 В (NEC) | 60 с | ||||||
кВт | л.с. | А | А | кВА | кА | А | А | А | кг | ШхВхГ | |
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц | |||||||||||
0,75 | 1 | 3,7 | 3 | 2,4 | 5 | 2,3 | 2,1 | 2,7 | ATV 61H075N4 | 3 | 130 x 230 x 175 |
1,5 | 2 | 5,8 | 5,3 | 3,8 | 5 | 4,1 | 3,4 | 4,9 | ATV 61HU15N4 | 3 | 130 x 230 x 175 |
2,2 | 3 | 8,2 | 7,1 | 5,4 | 5 | 5,8 | 4,8 | 6,9 | ATV 61HU22N4 | 3 | 130 x 230 x 175 |
3 | - | 10,7 | 9 | 7 | 5 | 7,8 | 6,2 | 9,3 | ATV 61HU30N4 | 4 | 155 x 260 x 187 |
4 | 5 | 14,1 | 11,5 | 9,3 | 5 | 10,5 | 7,6 | 12,6 | ATV 61HU40N4 | 4 | 155 x 260 x 187 |
5,5 | 7,5 | 20,3 | 17 | 13,4 | 22 | 14,3 | 11 | 17,1 | ATV 61HU55N4 | 5,5 | 175 x 295 x 187 |
7,5 | 10 | 27 | 22,2 | 17,8 | 22 | 17,6 | 14 | 21,1 | ATV 61HU75N4 | 5,5 | 175 x 295 x 187 |
11 | 15 | 36,6 | 30 | 24,1 | 22 | 27,7 | 21 | 33,2 | ATV 61HD11N4 | 7 | 210 x 295 x 213 |
15 | 20 | 48 | 39 | 31,6 | 22 | 33 | 27 | 39,6 | ATV 61HD15N4 | 22 | 230 x 400 x 213 |
18,5 | 25 | 45,5 | 37,5 | 29,9 | 22 | 41 | 34 | 49,2 | ATV 61HD18N4 | 22 | 230 x 400 x 213 |
22 | 30 | 50 | 42 | 32,9 | 22 | 48 | 40 | 57,6 | ATV 61HD22N4 | 30 | 240 x 420 x 236 |
30 | 40 | 66 | 56 | 43,4 | 22 | 66 | 52 | 79,2 | ATV 61HD30N4 | 37 | 240 x 550 x 266 |
37 | 50 | 84 | 69 | 55,3 | 22 | 79 | 65 | 94,8 | ATV 61HD37N4 | 37 | 240 x 550 x 266 |
45 | 60 | 104 | 85 | 68,5 | 22 | 94 | 77 | 112,8 | ATV 61HD45N4 | 44 | 320 x 630 x 290 |
55 | 75 | 120 | 101 | 79 | 22 | 116 | 96 | 139,2 | ATV 61HD55N4 | 44 | 320 x 630 x 290 |
75 | 100 | 167 | 137 | 109,9 | 22 | 160 | 124 | 192 | ATV 61HD75N4 | 44 | 320 x 630 x 290 |
90 | 125 | 166 | 143 | 109,3 | 35 | 179 | 179 | 214,8 | ATV 61HD90N4 | 84 | 320 x 920 x 377 |
110 | 150 | 202 | 168 | 133 | 35 | 215 | 215 | 258 | ATV 61HC11N4 | 84 | 320 x 920 x 377 |
132 | 200 | 239 | 224 | 157,3 | 35 | 259 | 259 | 310,8 | ATV 61HC13N4 | 106 | 360 x 1022 x 377 |
160 | 250 | 289 | 275 | 190,2 | 50 | 314 | 314 | 376,8 | ATV 61HC16N4 | 116 | 340 x 1190 x 377 |
200 220 | 300 350 | 357 396 | 331 383 | 235 260,6 | 50 50 | 427 | 427 | 512,4 | ATV 61HC22N4 | 163 | 440 x 1190 x 377 |
250 | 400 | 444 | 435 | 292,2 | 50 | 481 | 481 | 577,2 | ATV 61HC25N4 | 207 | 595 x 1190 x 377 |
280 315 | 450 500 | 494 555 | 494 544 | 325,1 365,3 | 50 50 | 616 | 616 | 739,2 | ATV 61HC31N4 | 207 | 595 x 1190 x 377 |
355 400 | - 600 | 637 709 | 597 644 | 419,3 466,6 | 50 50 | 759 | 759 | 910,8 | ATV 61HC40N4 | 320 | 890 x 1390 x 377 |
500 | 700 | 876 | 760 | 576,6 | 50 | 941 | 941 | 1129,2 | ATV 61HC50N4 | 330 | 890 x 1390 x 377 |
560 630 | 800 900 | 978 1091 | 858 964 | 643,6 718 | 50 50 | 1188 | 1188 | 1425,6 | ATV 61HC63N4 | 435 | 1120 x 1390 x 377 |
(1) Данные значения мощности приведены для номинальной частоты коммутации 12 кГц для типоразмеров доà ATV 61HD75N4, 4 кГц для ATV 61HD90N4 или 2,5 кГц для ATV 61HC11N4 - HC63N4 в продолжительном режиме работы.
Частота коммутации настраивается от 1 до 16 кГц для типоразмеров доà ATV 61HD75N4 и от 2 до 8 кГц для ATV 61HD90N4 - ATV 61HC63N4.
ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5, 4 или 12 кГц в зависимости от типоразмера. В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток ПЧ.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.
Altivar 61, 380-480 B, 50/60 Гц, IP20 с жидкостным охлаждением
Двигатель | Сеть | Altivar 61 | |||||||||
Мощность (1) | Линейный ток (2) | Полная мощность | Макс. линейный ток к.з. | Макс. ток в устан. режиме (1) | Макс. переходный ток в течение | Артикул | Масса | Габаритные размеры | |||
380 В | 480 В | 380 В | 380 В (МЭК) | 460 В (NEC) | 60 с | ||||||
кВт | л.с. | А | А | кВА | кА | А | А | А | кг | ШхВхГ | |
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц | |||||||||||
110 | 150 | 202 | 168 | 133 | 35 | 215 | 215 | 258 | ATV 61QC11N4 | 80 | 330 x 950 x 377 |
132 | 200 | 239 | 224 | 157,3 | 35 | 259 | 259 | 310,8 | ATV 61QC13N4 | 80 | 330 x 950 x 377 |
160 | 250 | 289 | 275 | 190,2 | 50 | 314 | 314 | 376,8 | ATV 61QC16N4 | 80 | 330 x 950 x 377 |
200 | 300 | 357 | 331 | 235 | 50 | 387 | 387 | 464 | ATV 61QC20N4 | 140 | 585 x 950 x 377 |
220 250 | 350 400 | 369 444 | 383 435 | 260,6 292,2 | 50 50 | 481 | 481 | 577,2 | ATV 61QC25N4 | 140 | 585 x 950 x 377 |
280 315 | 450 500 | 494 555 | 494 544 | 325,1 365,3 | 50 50 | 616 | 616 | 739,2 | ATV 61QC31N4 | 140 | 585 x 950 x 377 |
355 400 | - 600 | 637 709 | 597 644 | 419,3 466,6 | 50 50 | 759 | 759 | 910,8 | ATV 61QC40N4 | 300 | 1110 x 1150 x 377 |
500 | 700 | 876 | 760 | 576,6 | 50 | 941 | 941 | 1129,2 | ATV 61QC50N4 | 300 | 1110 x 1150 x 377 |
560 630 | 800 900 | 978 1091 | 858 964 | 643,6 718 | 50 50 | 1188 | 1188 | 1425,6 | ATV 61QC63N4 | 300 | 1110 x 1150 x 377 |
(1) Данные значения мощности приведены для номинальной частоты коммутации 2,5 кГц в продолжительном режиме работы.
Частота коммутации настраивается от 2,5 до 8 кГц.
ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5 кГц. В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток ПЧ.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.
Altivar 61, 380-480 В, 50/60 Гц, IP 54 со встроенным фильтром ЭМС категории С2
Двигатель | Сеть | Altivar 61 | |||||||||
Мощность (1) | Линейный ток (2) | Полная мощность | Макс. линейный ток к.з. | Макс. ток в устан. режиме (1) | Макс. переходный ток в течение | Артикул | Масса | Габаритные размеры | |||
380 В | 480 В | 380 В | 380 В (МЭК) | 460 В (NEC) | 60 с | ||||||
кВт | л.с. | А | А | кВА | кА | А | А | А | кг | ШхВхГ | |
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц | |||||||||||
0,75 | 1 | 1,8 | 1,5 | 1,2 | 5 | 2,3 | 2,1 | 2,5 | ATV 61W075N4 | 13 | 240 x 490 x 272 |
1,5 | 2 | 3,5 | 3 | 2,3 | 5 | 4,1 | 3,4 | 4,5 | ATV 61WU15N4 | 13 | 240 x 490 x 272 |
2,2 | 3 | 5 | 4,1 | 3,3 | 5 | 5,1 | 4,8 | 5,6 | ATV 61WU22N4 | 13 | 240 x 490 x 272 |
3 | - | 6,7 | 5,6 | 4,4 | 5 | 7,2 | 6,2 | 7,9 | ATV 61WU30N4 | 14 | 240 x 490 x 272 |
4 | 5 | 8,8 | 7,4 | 5,8 | 5 | 9,1 | 7,6 | 10 | ATV 61WU40N4 | 16 | 240 x 490 x 286 |
5,5 | 7,5 | 11,4 | 9,2 | 7,5 | 22 | 12 | 11 | 13,2 | ATV 61WU55N4 | 16 | 240 x 490 x 286 |
7,5 | 10 | 15,8 | 13,3 | 10,4 | 22 | 16 | 14 | 17,6 | ATV 61WU75N4 | 22 | 260 x 525 x 286 |
11 | 15 | 21,9 | 17,8 | 14,4 | 22 | 22,5 | 21 | 24,7 | ATV 61WD11N4 | 22 | 260 x 525 x 286 |
15 | 20 | 30,5 | 25,8 | 20 | 22 | 30,5 | 27 | 33,5 | ATV 61WD15N4 | 28 | 260 x 525 x 286 |
18,5 | 25 | 37,5 | 32,3 | 24,7 | 22 | 37 | 34 | 40,7 | ATV 61WD18N4 | 36 | 315 x 665 x 315 |
22 | 30 | 43,6 | 36,6 | 28,7 | 22 | 43,5 | 40 | 47,8 | ATV 61WD22N4 | 36 | 315 x 665 x 315 |
30 | 40 | 56,7 | 46,2 | 37,3 | 22 | 58,5 | 52 | 64,3 | ATV 61WD30N4 | 51 | 285 x 720 x 315 |
37 | 50 | 69,5 | 56,8 | 45,7 | 22 | 71,5 | 65 | 78,6 | ATV 61WD37N4 | 64 | 285 x 880 x 343 |
45 | 60 | 85,1 | 69,6 | 56 | 22 | 85 | 77 | 93,5 | ATV 61WD45N4 | 65 | 285 x 880 x 343 |
55 | 75 | 104,8 | 87 | 69 | 35 | 103 | 96 | 113,3 | ATV 61WD55N4 | 92 | 362 x 1000 x 364 |
75 | 100 | 140,3 | 113,8 | 92,3 | 35 | 137 | 124 | 150,7 | ATV 61WD75N4 | 92 | 362 x 1000 x 364 |
90 | 125 | 171,8 | 140,9 | 113 | 35 | 163 | 156 | 179,3 | ATV 61WD90N4 | 92 | 362 x 1000 x 364 |
Altivar 61, 380-480 В, 50/60 Гц, IP 54 со встроенным фильтром ЭМС категории С1
Двигатель | Сеть | Altivar 61 | |||||||||
Мощность (1) | Линейный ток (2) | Полная мощность | Макс. линейный ток к.з. | Макс. ток в устан. режиме (1) | Макс. переходный ток в течение | Артикул | Масса | Габаритные размеры | |||
380 В | 480 В | 380 В | 380 В (МЭК) | 460 В (NEC) | 60 с | ||||||
кВт | л.с. | А | А | кВА | кА | А | А | А | кг | ШхВхГ | |
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц | |||||||||||
0,75 | 1 | 1,8 | 1,5 | 1,2 | 5 | 2,3 | 2,1 | 2,5 | ATV 61W075N4C | 13 | 240 x 490 x 272 |
1,5 | 2 | 3,5 | 3 | 2,3 | 5 | 4,1 | 3,4 | 4,5 | ATV 61WU15N4C | 13 | 240 x 490 x 272 |
2,2 | 3 | 5 | 4,1 | 3,3 | 5 | 5,1 | 4,8 | 5,6 | ATV 61WU22N4C | 13 | 240 x 490 x 272 |
3 | - | 6,7 | 5,6 | 4,4 | 5 | 7,2 | 6,2 | 7,9 | ATV 61WU30N4C | 14 | 240 x 490 x 272 |
4 | 5 | 8,8 | 7,4 | 5,8 | 5 | 9,1 | 7,6 | 10 | ATV 61WU40N4C | 16 | 240 x 490 x 286 |
5,5 | 7,5 | 11,4 | 9,2 | 7,5 | 22 | 12 | 11 | 13,2 | ATV 61WU55N4C | 16 | 240 x 490 x 286 |
7,5 | 10 | 15,8 | 13,3 | 10,4 | 22 | 16 | 14 | 17,6 | ATV 61WU75N4C | 22 | 260 x 525 x 286 |
11 | 15 | 21,9 | 17,8 | 14,4 | 22 | 22,5 | 21 | 24,7 | ATV 61WD11N4C | 22 | 260 x 525 x 286 |
15 | 20 | 30,5 | 25,8 | 20 | 22 | 30,5 | 27 | 33,5 | ATV 61WD15N4C | 28 | 260 x 525 x 286 |
18,5 | 25 | 37,5 | 32,3 | 24,7 | 22 | 37 | 34 | 40,7 | ATV 61WD18N4C | 36 | 315 x 665 x 315 |
22 | 30 | 43,6 | 36,6 | 28,7 | 22 | 43,5 | 40 | 47,8 | ATV 61WD22N4C | 36 | 315 x 665 x 315 |
30 | 40 | 56,7 | 46,2 | 37,3 | 22 | 58,5 | 52 | 64,3 | ATV 61WD30N4C | 51 | 285 x 720 x 315 |
37 | 50 | 69,5 | 56,8 | 45,7 | 22 | 71,5 | 65 | 78,6 | ATV 61WD37N4C | 64 | 285 x 880 x 343 |
45 | 60 | 85,1 | 69,6 | 56 | 22 | 85 | 77 | 93,5 | ATV 61WD45N4C | 65 | 285 x 880 x 343 |
55 | 75 | 104,8 | 87 | 69 | 35 | 103 | 96 | 113,3 | ATV 61WD55N4C | 92 | 362 x 1000 x 364 |
75 | 100 | 140,3 | 113,8 | 92,3 | 35 | 137 | 124 | 150,7 | ATV 61WD75N4C | 92 | 362 x 1000 x 364 |
90 | 125 | 171,8 | 140,9 | 113 | 35 | 163 | 156 | 179,3 | ATV 61WD90N4C | 92 | 362 x 1000 x 364 |
(1) Данные значения мощности приведены для номинальной частоты коммутации 8 кГц для типоразмеров доà ATV 61WD15N4 и ATV 61WD15N4C или 4 кГц для ATV 61WD18N4 - WD90N4 или ATV 61WD18N4C - WD90N4C в продолжительном режиме работы.
Частота коммутации настраивается от 2 до 16 кГц для всех типоразмеров.
ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 4 или 8 кГц в зависимости от типоразмера. В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток ПЧ.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.
Преобразователи частоты Altivar 61 IP 54 с разъединителем Vario и встроенным фильтром ЭМС категории С2
Двигатель | Сеть | Altivar 61 | |||||||||
Мощность (1) | Линейный ток (2) | Полная мощность | Макс. линейный ток к.з. | Макс. ток в устан. режиме ln (1) | Макс. переходный ток в течение | Артикул | Масса | Габаритные размеры | |||
380 В | 480 В | 380 В | 380 В (МЭК) | 460 В (NEC) | 60 с | ||||||
кВт | л.с. | А | А | кВА | кА | А | А | А | кг | ШхВхГ | |
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц | |||||||||||
0,75 | 1 | 1,8 | 1,5 | 1,2 | 5 | 2,3 | 2,1 | 2,5 | ATV 61E5075N4 | 16,4 | 240 x 490 x 296 |
1,5 | 2 | 3,5 | 3 | 2,3 | 5 | 4,1 | 3,4 | 4,5 | ATV 61E5U15N4 | 16,4 | 240 x 490 x 296 |
2,2 | 3 | 5 | 4,1 | 3,3 | 5 | 5,1 | 4,8 | 5,6 | ATV 61E5U22N4 | 16,4 | 240 x 490 x 296 |
3 | - | 6,7 | 5,6 | 4,4 | 5 | 7,2 | 6,2 | 7,9 | ATV 61E5U30N4 | 16,4 | 240 x 490 x 296 |
4 | 5 | 8,8 | 7,4 | 5,8 | 5 | 9,1 | 7,6 | 10 | ATV 61E5U40N4 | 18,4 | 240 x 490 x 310 |
5,5 | 7,5 | 11,4 | 9,2 | 7,5 | 22 | 12 | 11 | 13,2 | ATV 61E5U55N4 | 18,4 | 240 x 490 x 310 |
7,5 | 10 | 15,8 | 13,3 | 10,4 | 22 | 16 | 14 | 17,6 | ATV 61E5U75N4 | 22,7 | 260 x 525 x 310 |
11 | 15 | 21,9 | 17,8 | 14,4 | 22 | 22,5 | 21 | 24,7 | ATV 61E5D11N4 | 22,7 | 260 x 525 x 310 |
15 | 20 | 30,5 | 25,8 | 20 | 22 | 30,5 | 27 | 33,5 | ATV 61E5D15N4 | 36,7 | 295 x 560 x 339 |
18,5 | 25 | 37,5 | 32,3 | 24,7 | 22 | 37 | 34 | 40,7 | ATV 61E5D18N4 | 45,4 | 315 x 665 x 340 |
22 | 30 | 43,6 | 36,6 | 28,7 | 22 | 43,5 | 40 | 47,8 | ATV 61E5D22N4 | 45,4 | 315 x 665 x 340 |
30 | 40 | 56,7 | 46,2 | 37,3 | 22 | 58,5 | 52 | 64,3 | ATV 61E5D30N4 | 52,8 | 285 x 720 x 335 |
37 | 50 | 69,5 | 56,8 | 45,7 | 22 | 71,5 | 65 | 78,6 | ATV 61E5D37N4 | 65,8 | 285 x 880 x 383 |
45 | 60 | 85,1 | 69,6 | 56 | 22 | 85 | 77 | 93,5 | ATV 61E5D45N4 | 65,8 | 285 x 880 x 383 |
55 | 75 | 104,8 | 87 | 69 | 35 | 103 | 96 | 113,3 | ATV 61E5D55N4 | 84,4 | 362 x 1000 x 404 |
75 | 100 | 140,3 | 113,8 | 92,3 | 35 | 137 | 124 | 150,7 | ATV 61E5D75N4 | 84,4 | 362 x 1000 x 404 |
90 | 125 | 171,8 | 140,9 | 113 | 35 | 163 | 156 | 179,3 | ATV 61E5D90N4 | 84,4 | 362 x 1000 x 404 |
(1) Данные значения мощности приведены для номинальной частоты коммутации 8 кГц для типоразмеров доà ATV 61E5D15N4 или 4 кГц для ATV 61E5D18N4 - E5D90N4 в продолжительном режиме работы.
Частота коммутации настраивается от 2 до 16 кГц для всех типоразмеров.
ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 4 или 8 кГц в зависимости от типоразмера. В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток ПЧ.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.
Altivar 61, 500-690 В, 50/60 Гц, IP20
Двигатель | Сеть | Altivar 61 | |||||||
Мощность (1) | Линейный ток (2) | Макс. линейный ток к.з. | Макс. ток в устан. режиме (1) (3) | Артикул (4) | Масса | Габаритные размеры | |||
500 В | 575 В | 500 В | 600 В | 500 В | 575 В | ||||
кВт | л.с. | А | А | кА | А | А | кг | ШхВхГ | |
Трехфазное напряжение питания: 500 - 690 В, 50/60 Гц | |||||||||
2,2 | 3 | 7,6 | 6,7 | 22 | 4,5 | 3,9 | ATV61HU22S6X | 7,5 | 210 x 295 x 213 |
3 | - | 9,9 | 10 | 22 | 5,8 | - | ATV61HU22S6X | 7,5 | 210 x 295 x 213 |
4 | 5 | 12,5 | 10,9 | 22 | 7,5 | 6,1 | ATV61HU40S6X | 7,5 | 210 x 295 x 213 |
5,5 | 7,5 | 16,4 | 14,2 | 22 | 10 | 9 | ATV61HU55S6X | 7,5 | 210 x 295 x 213 |
7,5 | 10 | 21,4 | 18,4 | 22 | 13,5 | 11 | ATV61HU75S6X | 7,5 | 210 x 295 x 213 |
Altivar 61, 500-690 В, 50/60 Гц, IP20 со встроенным фильтром ЭМС категории C3
Двигатель | Сеть | Altivar 61 | ||||||||||
Мощность (1) | Линейный ток (2) | Макс. линейный ток к.з. | Макс. ток в устан. режиме (1) (3) | Артикул (4) | Масса | Габаритные размеры | ||||||
500 В | 575 В | 690 В | 500 В | 600 В | 690 В | 500 В | 575 В | 690 В | ||||
кВт | л.с. | кВт | А | А | А | кА | А | А | А | кг | ШхВхГ | |
Трехфазное напряжение питания: 500 - 690 В, 50/60 Гц | ||||||||||||
2,2 | 3 | 3 | 5,2 | 4,4 | 5,2 | 22 | 4,5 | 3,9 | 4,5 | ATV 61HU30Y | 30 | 240 x 420 x 236 |
3 | - | 4 | 6,8 | - | 6,6 | 22 | 5,8 | - | 5,5 | ATV 61HU40Y | 30 | 240 x 420 x 236 |
4 | 5 | 5,5 | 8,6 | 7,2 | 8,6 | 22 | 7,5 | 6,1 | 7,5 | ATV 61HU55Y | 30 | 240 x 420 x 236 |
5,5 | 7,5 | 7,5 | 11,2 | 9,5 | 11,2 | 22 | 10 | 9 | 10 | ATV 61HU75Y | 30 | 240 x 420 x 236 |
7,5 | 10 | 11 | 14,6 | 12,3 | 15,5 | 22 | 13,5 | 11 | 13,5 | ATV 61HD11Y | 30 | 240 x 420 x 236 |
11 | 15 | 15 | 19,8 | 16,7 | 20,2 | 22 | 18,5 | 17 | 18,5 | ATV 61HD15Y | 30 | 240 x 420 x 236 |
15 | 20 | 18,5 | 24,6 | 20,7 | 24 | 22 | 24 | 22 | 24 | ATV 61HD18Y | 30 | 240 x 420 x 236 |
18,5 | 25 | 22 | 29 | 24 | 27 | 22 | 29 | 27 | 27 | ATV 61HD22Y | 30 | 240 x 420 x 236 |
22 | 30 | 30 | 33 | 28 | 34 | 22 | 35 | 32 | 35 | ATV 61HD30Y | 30 | 240 x 420 x 236 |
30 | 40 | 37 | 48 | 41 | 47 | 22 | 47 | 41 | 43 | ATV 61HD37Y | 68 | 320 x 630 x 290 |
37 | 50 | 45 | 62 | 51 | 55 | 22 | 59 | 52 | 54 | ATV 61HD45Y | 68 | 320 x 630 x 290 |
45 | 60 | 55 | 68 | 57 | 63 | 22 | 68 | 62 | 62 | ATV 61HD55Y | 68 | 320 x 630 x 290 |
55 | 75 | 75 | 79 | 67 | 82 | 22 | 85 | 77 | 84 | ATV 61HD75Y | 68 | 320 x 630 x 290 |
75 | 100 | 90 | 109 | 92 | 101 | 22 | 110 | 99 | 104 | ATV 61HD90Y | 68 | 320 x 630 x 290 |
90 | 125 | 110 | 128 | 113 | 117 | 22 | 136 | 125 | 125 | ATV 61HC11Y (4) | 102 | 340 x 1190 x 377 |
110 | 150 | 132 | 153 | 133 | 137 | 28 | 165 | 144 | 150 | ATV 61HC13Y (4) | 102 | 340 x 1190 x 377 |
132 | - | 160 | 182 | 158,9 | 163 | 28 | 200 | - | 180 | ATV 61HC16Y (4) | 102 | 340 x 1190 x 377 |
160 | 200 | 200 | 218 | 197 | 199 | 35 | 240 | 192 | 220 | ATV 61HC20Y (4) | 102 | 340 x 1190 x 377 |
200 | 250 | 250 | 277 | 250 | 257 | 35 | 312 | 242 | 290 | ATV 61HC25Y (4) | 181 | 595 x 1190 x 377 |
250 | 350 | 315 | 342 | 311 | 317 | 35 | 390 | 336 | 355 | ATV 61HC31Y (4) | 181 | 595 x 1190 x 377 |
315 | 450 | 400 | 426 | 390 | 394 | 35 | 462 | 412 | 420 | ATV 61HC40Y (4) | 181 | 595 x 1190 x 377 |
400 | 550 | 500 | 547 | 494 | 505 | 35 | 590 | 528 | 543 | ATV 61HC50Y (4) | 383 | 1120 x 1390 x 377 |
500 | 700 | 630 | 673 | 613 | 616 | 42 | 740 | 672 | 675 | ATV 61HC63Y (4) | 383 | 1120 x 1390 x 377 |
630 | 800 | 800 | 847 | 771 | 775 | 42 | 900 | 768 | 840 | ATV 61HC80Y (4) | 383 | 1120 x 1390 x 377 |
(1) Данные значения мощности приведены для номинальной частоты коммутации 4 кГц для ATV 61HUppS6X и ATV 61HU30Y - HD30Y или 2,5 кГц для ATV 61HD37Y - HC80Y в продолжительном режиме работы.
Частота коммутации настраивается от 2,5 до 6 кГц для ATV 61HUppS6X и ATV 61HU30Y - HD30Y и от 2,5 до 4,9 кГц для ATV 61HD37Y - HC80Y.
ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5, или 4 кГц в зависимости от типоразмера.
В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток ПЧ.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.
(3) Максимальное значение переходного тока в течение 60 с равно 120 % максимального тока в установившемся режиме.
(4) Использование сетевого дросселя является обязательным для преобразователей ATV 61HC11Y - HC80Y кроме случая применения специального трансформатора (12-пульсного) или преобразователей усиленной версии 387 для двигателей среднего напряжения. Сетевой дроссель заказывается отдельно.
Altivar 61, 500-690 В, 50/60 Гц, IP20 с жидкостным охлаждением
Двигатель | Сеть | Altivar 61 | ||||||||||
Мощность (1) | Линейный ток (2) | Макс. линейный ток к.з. | Макс. ток в устан. режиме (1) (3) | Артикул (4) | Масса | Габаритные размеры | ||||||
500 В | 575 В | 690 В | 500 В | 600 В | 690 В | 500 В | 575 В | 690 В | ||||
кВт | л.с. | кВт | А | А | А | кА | А | А | А | кг | ШхВхГ | |
Трехфазное напряжение питания: 500 - 690 В, 50/60 Гц | ||||||||||||
110 | 150 | 132 | 153 | 133 | 137 | 28 | 165 | 144 | 150 | ATV 61QC13Y | 80 | 330 x 950 x 377 |
132 | - | 160 | 182 | 158,9 | 163 | 28 | 200 | - | 180 | ATV 61QC16Y | 80 | 330 x 950 x 377 |
160 | 200 | 200 | 218 | 197 | 199 | 35 | 240 | 192 | 220 | ATV 61QC20Y | 80 | 330 x 950 x 377 |
200 | 250 | 250 | 277 | 250 | 257 | 35 | 312 | 242 | 290 | ATV 61QC25Y | 140 | 585 x 950 x 377 |
250 | 350 | 315 | 342 | 311 | 317 | 35 | 390 | 336 | 355 | ATV 61QC31Y | 140 | 585 x 950 x 377 |
315 | 450 | 400 | 426 | 390 | 394 | 35 | 462 | 412 | 420 | ATV 61QC40Y | 140 | 585 x 950 x 377 |
400 | 550 | 500 | 547 | 494 | 505 | 35 | 590 | 528 | 543 | ATV 61QC50Y | 300 | 1110 x 1150 x 377 |
500 | 700 | 630 | 673 | 613 | 616 | 42 | 740 | 672 | 675 | ATV 61QC63Y | 300 | 1110 x 1150 x 377 |
630 | 800 | 800 | 847 | 771 | 775 | 42 | 900 | 768 | 840 | ATV 61QC80Y | 300 | 1110 x 1150 x 377 |
(1) Данные значения мощности приведены для номинальной частоты коммутации 2,5 кГц в продолжительном режиме работы.
Частота коммутации настраивается от 2,5 до 4,9 кГц.
ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5 кГц. В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток ПЧ.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.
(3) Максимальное значение переходного тока в течение 60 с равно 120 % максимального тока в установившемся режиме.
(4) Использование сетевого дросселя является обязательным.
