Преобразователи частоты Lenze 8200 Vector
Преобразователь частоты Lenze 8200 Vector предназначен для установки в распределительном шкафу и объединяет оптимальную мощность с высокими приводными характеристиками в одну универсальную многофункциональную систему. Преобразователи частоты 8200 Vector (класс защиты IP20) независимо от мощности одинаково программируются и содержат одинаковые внешние функциональные модули.
Диапазон мощностей: 0.25-7.5 кВт, 230/240 В; 0.55-90 кВт, 400/500 В
Перегрузочная способность: 180 % от номинального момента в течение 60 секунд от 15 кВт и дополнительно 210 % - в течение 3 секунд
Рабочие режимы: закон управления — U/f линейное или квадратичное, векторное управление, управление моментом без датчика ОС момента
Глубина регулирования скорости: 1 : 50 (без датчика ОС)
Частота инвертора: 1, 2, 4, 8, 16 кГц
Выходная частота: до 650 Гц
Рабочие режимы: закон управления — U/f линейное или квадратичное, векторное управление, управление моментом без датчика ОС момента
Глубина регулирования скорости: 1 : 50 (без датчика ОС)
Частота инвертора: 1, 2, 4, 8, 16 кГц
Выходная частота: до 650 Гц

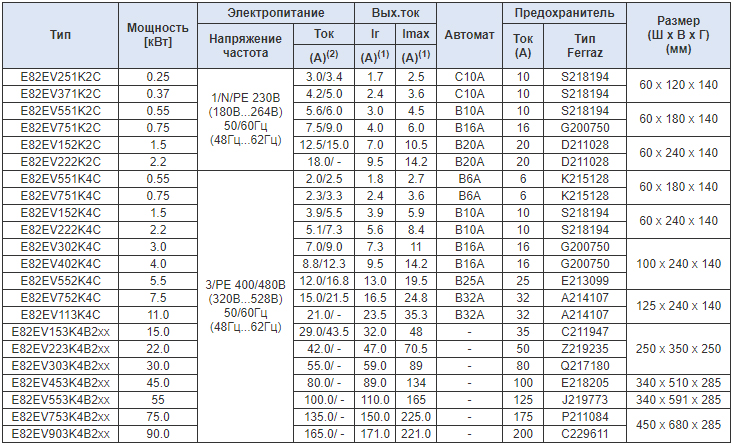

Технические характеристики и размеры 8200 Vector

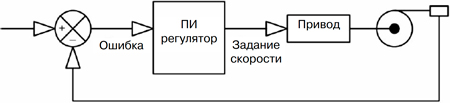

ПИ-регулятор инверторов Lenze серии 8200 Vector:
К стандартным функциям преобразователей Lenze серии 8200 Vector добавлена функция ПИ-регулятора, так что они могут использоваться для управления двигателями в системах с обратной связью. ПИ-регулятор сравнивает задание с реальным значением процесса, который контролируется. По разности сравниваемых сигналов генерируется сигнал управления направленный на уменьшение ошибки отработки задания.
Входы и выходы:
- 2 биполярных аналоговых входа (0-10 В, -10 В…+10 В, 0-20 мA, 4-20 мA; разрешение10 бит);
- 2 аналоговых выхода (0-10 В, 0-20 мA, 4-20 мA; разрешение 10 бит);
- 6 независимых цифровых входов с програмно-переключаемой логикой;
- 2 цифровых выхода и один частотный выход;
- 2 релейных выхода (для прямого подключения 240 В перем. тока).
Функции:
- Выбор настроек инкрементального энкодера;
- Связь с периферийным оборудованием через внешние подключаемые модули - интерфейсы RS232/485 (LECOM A/B), волоконнооптическая связь (LECOM LI), а также через другие модули для распространённых систем связи (CAN, PROFIBUS, INTERBUS, DeviceNet, CANopen);
- Защита от короткого замыкания и замыкания на землю в нагрузке во время работы;
- Регулируемое ограничение тока двигателя, информация о перегрузке по току и индикация аварийной ситуации;
- Защита от перенапряжения и пониженного напряжения питающей сети;
- Перегрев преобразователя частоты с выводом сообщения и индикацией аварийной ситуации;
- Позистор (PTC) для отслеживания перегрева двигателя;
- Определение обрыва фазы двигателя;
- Встроенный тормозной транзистор в приводах до 11 кВт;
- Встроенная защита от радиопомех;
- ПИД регулятор;
- Автоподхват скорости вращения электродвигателя;
- Компенсация скольжения и напряжения питания двигателя;
- Мониторинг потери нагрузки/обрыва ремня;
- Плавная S-образная характеристика разгона и торможения для предотвращения рывков;
- Торможение постоянным током;
- Мотор-потенциометр;
- 4 переключаемых набора параметров, которые могут быть выбраны в том числе и дистанционно;
- Управление и работа от модуля клавиатуры XT с плоским текстовым дисплеем и структурированным меню;
- Функция копирования параметров инвертора с клавиатуры.
Каталоги и опросные листы для заказа преобразователей частоты Lenze серии 8200 Vector

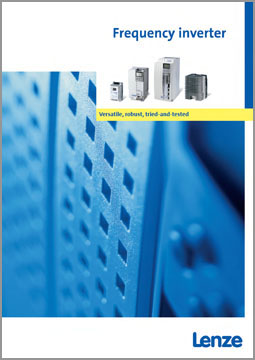

Каталог Lenze 8200 Vector (eng)
