Преобразователи частоты Lenze серии 9300 Vector

Преобразователи частоты 9300 Vector – векторно-управляемые преобразователи частоты, которые предназначены для сложных систем привода с высокими требованиями по динамике и точности регулирования. 9300 vector работает с обратной связью по скорости или без нее и обеспечивает высокую точность управления асинхронными двигателями, приближаясь к возможностям сервопривода. Эта серия имеет встроенные функции для различных применений, например автоматическое определение параметров двигателя, синхронизацию по скорости с другим частотным приводом в режиме "Master – Slave”, а мощность подключаемых к приводу двигателей до 500 кВт.
Lenze 9300 Vector
Диапазон мощностей: 0,37 - 400 кВт
Напряжение питания: 3-фазное 320-528 В, 340-456 B

Основные преимущества:
  • Регулирование скорости/момента
  • Ступенчатое управление
  • Регулирование пройденного пути
  • Цифровое частотное соединение
  • Интерфейс системной шины (CAN) для объединения устройств в сеть
  • Вход инкрементального энкодера для обратной связи
  • Один вход и один выход мастер-частоты (для прецизионных, синхронно-управляемых конфигураций или конфигураций с несколькими двигателями)
  • Вход термоконтроллера для связи с датчиком температуры двигателя (защита двигателя)

Применение:
  • Станкостроение
  • Системы управления насосами
  • Вентиляторы
  • Компрессоры
  • Горизонтальная транспортировка грузов
  • Фасовочно-упаковочное оборудование
Основные преимущества 9300 Vector:

Функциональные блоки придают повышенную универсальность
Почти неограниченная универсальность в применениях 9300 Vector обеспечивается функциональными блоками, которые сохраняются в его программном обеспечении и легко доступны. Более чем 100 функциональных блоков логических и математических функций, компараторов, элементов задержки могут дать некоторое представление о разнообразных возможностях 9300 Vector.

Возможности свободного управления

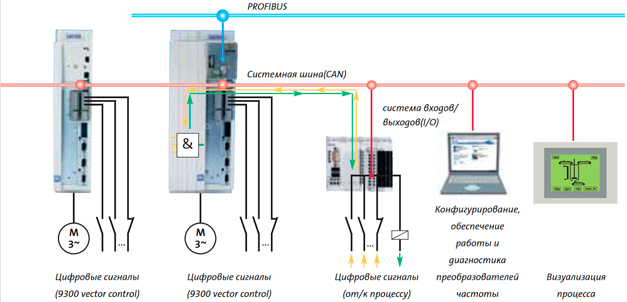

Благодаря структуре свободно подключаемых функциональных блоков 9300 Vector может выполнять дополнительные функции управления помимо приводной задачи – подобно логическому контроллеру. Высокоуровневые системы управления при этом разгружаются и даже становятся излишними – без каких-либо дополнительных затрат с Вашей стороны.



Дружественность
Функциональные блоки задействуются через использование удобного и легко понятного рабочего пакета программ “Global Drive Control”. Даже неопытные пользователи могут легко работать с системой, используя этот пакет. 9300 Vector может быть подсоединён к компьютеру через интерфейс RS232/485 или конвертер системной шины.
Следующие возможности облегчают работу и диагностику:
- Быстрый ввод в эксплуатацию
- Окно наблюдения
- Функция осциллографа
- Различные функции помощи
- “Паяльник” для создания подсоединений функциональных блоков
- “Ножницы” для отключения функциональных блоков
- Копирование и передача уставок в другой 9300 Vector
- Автоматическое определение параметров двигателя и самооптимизация

Быстрый пуск
1. Часто в стандартных применениях требуются уставки, вводимые по умолчанию, и нет необходимости в дополнительной конфигурации.
2. Подключения функциональных блоков в сложных применениях уже сохранены в заранее заданных базовых конфигурациях (например управление намоткой по диаметру, управление по моменту, раскладка в бобины, подключение цифровой частоты).
Выберите базовую конфигурацию, подходящую к Вашему применению и, если необходимо, обновите её через пульт оператора или компьютер – и Ваша система готова к работе.

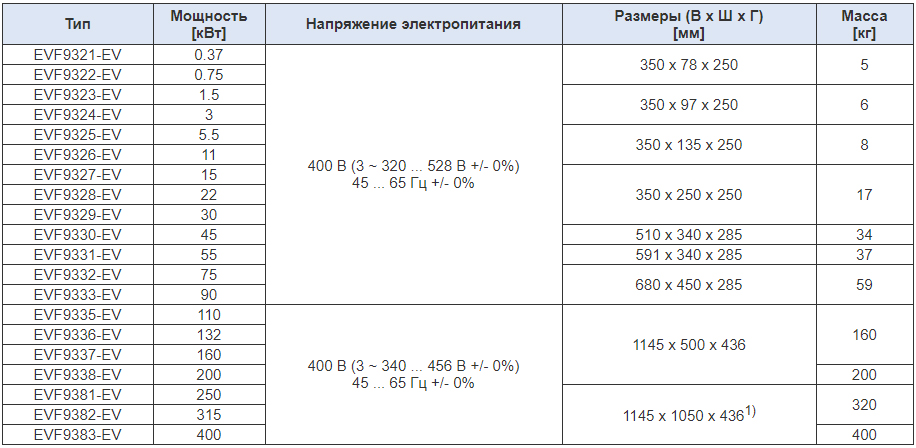

Технические характеристики и размеры 9300 Vector
Функциональные возможности/характеристики 9300 Vector
Степень защиты
IP20
Температура окружающей среды
0...50 ºC (40...50 ºC со снижением потребляемой мощности)
Критерии подавления помех
(согласно EN 55011)
0,37...90 кВт: дополнительный (класс подавления радиопомех - A или B)
110... 400 кВт: произвольно объединенный (класс подавления радиопомех - A)
Режимы управления
Векторное управление, управление по закону U/f (линейный или квадратичный)
Перегрузочная способность
Способность выдерживать перегрузку 150 % In в течение 60 с
Частота инвертора
0,37... 90 кВт: 2, 4, 8 или 16 кГц (16 кГц со снижением потребляемой мощности)
110... 400 кВт: 1, 2 или 4 кГц (4 кГц со снижением потребляемой мощности)
Максимальная выходная частота
0.37... 90 кВт: 600 Гц
110 ... 400 кВт: 300 Гц
Контролируемые входы
7 цифровых входов (6 свободно присваиваемые)
2 биполярных аналоговых входа
1 дифференциальный вход АЦП (500 кГц)
1 частотный мастер вход(500 кГц)
Контролируемые выходы
4 цифровых устройства вывода (свободно присваиваемый)
2 биполярных аналоговых выхода (свободно присваиваемый)
1 частотный мастер выход (500 кГц)
Стандартные характеристики
2 ПИД-регулятора, автоматическое определение параметров двигателя (при останове), пилообразный сигнал, регулирование преобразования, цифровые ввода / выходы, 3 сглаженных частоты, 4 набора параметров, до 15 установленных скоростей в наборе параметров, защита паролем, быстрый повторный запуск, компенсация скольжения, "танцующий потенциометр", журнал истории повреждений, мониторинг повреждения фаз двигателя, контроль повреждения питающей линии и пр.
Защита
Сверхтоки, броски напряжений, перегрузка, короткое замыкание, замыкание на землю, остановка двигателя, перегрев, перегрев двигателя (вход PTC или для термоконтакта, контроль I2t)
Характеристики привода
По крайней мере 150 % Mн в течение 60 с, в зависимости от типа - до 180 % Mн в течение 60 с, диапазон номинальной скорости 1: 100 (1: 1000 с обратной связью по скорости) с Mн (50 Гц), диапазон номинального момента до 1: 10 (1: 20 с обратной связью) для 3... 50 Uц
Коммуникационный интерфейс
Интегрированная системная шина (согласно CANopen)
Устанавливаемые коммуникационные модули:
  • клавиатура
  • LECOM-A/B (RS232/485)
  • LECOM-LI (оптический кабель)
  • NTERBUS
  • INTERBUS-Loop
  • PROFIBUS-DP
  • DeviceNet/CANopen
  • LON

Каталоги и опросные листы для заказа преобразователей частоты Lenze серии 9300 Vector
Каталог Lenze 9300 Vector (eng)
