Самоустанавливающиеся шарикоподшипники SKF
Ассортимент самоустанавливающихся шарикоподшипников SKF:
Описание
Самоустанавливающиеся шарикоподшипники SKF имеют два ряда шариков, общую сферическую дорожку качения на наружном кольце, а также две дорожки качения на внутреннем кольце. Они поставляются в открытом и уплотнённом исполнениях. Данные подшипники нечувствительны к угловому перекосу вала относительно корпуса, который может возникать, например, по причине деформации вала.
![](images/SKF_Podshipniki_samoustanavlivaushiesya.jpg)
Технические характеристики и преимущества:
- Компенсация статического и динамического перекоса
Подшипники являются самоустанавливающимися, также как сферические роликоподшипники и тороидальные роликоподшипники CARB.
- Отличные скоростные характеристики
Самоустанавливающиеся шарикоподшипники обладают наиболее низким коэффициентом трения по сравнению с любыми другими подшипниками качения, что позволяет им работать с более низкой температурой даже на высоких частотах вращения.
- Минимальная потребность в техобслуживании
Благодаря низкому уровню тепловыделения подшипники работают с более низкой температурой, что увеличивает срок их службы и интервалы техобслуживания.
- Низкое трение
Высокая степень соответствия геометрических параметров шариков и радиус кривизны наружного кольца позволяют снизить уровень трения и тепловыделения.
- Отличные рабочие показатели при низком нагружении
Самоустанавливающиеся шарикоподшипники имеют низкие требования к минимальной нагрузке.
- Низкий уровень шума
Самоустанавливающиеся шарикоподшипники позволяют снизить уровень шума и вибрации в таком оборудовании, как вентиляторы.
Области применения:
- Промышленные вентиляторы
- Сельское хозяйство
- Погрузочно-разгрузочное оборудование
- Пищевая промышленность
- Целлюлозно-бумажная промышленность

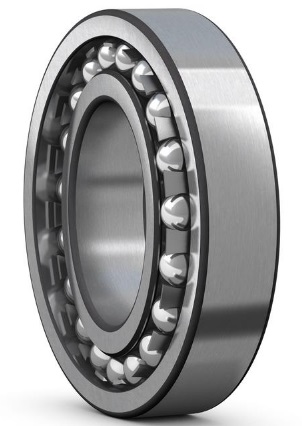

Открытые самоустанавливающиеся подшипники SKF
Открытые подшипники SKF – базовые самоустанавливающиеся
шарикоподшипники. Для некоторых размеров они могут изготавливаться с коническим
отверстием с конусностью 1:12 (суффикс обозначения K). Крупногабаритные самоустанавливающиеся
шарикоподшипники серий 130 и 139, разработанные для использования в целлюлозно-бумажной
промышленности, могут быть использованы в любых устройствах, где низкое трение
подшипника важнее большой грузоподъёмности.
Разновидности открытых шарикоподшипников:
- с цилиндрическим отверстием
- с коническим отверстием, например, для монтажа на
закрепительных втулках.
![](images/SKF_Podshipniki_samoustanavlivaushiesya_bazovie_1.jpg)
Таблицы размеров
![](images/SKF_Podshipniki_samoustanavlivaushiesya_gabariti_1.jpg)
![](images/SKF_Podshipniki_samoustanavlivaushiesya_gabariti_2.jpg)

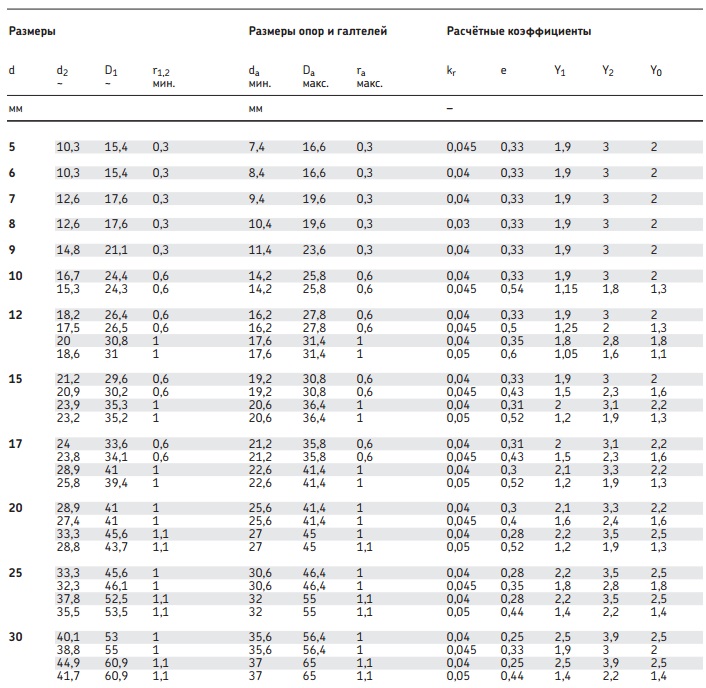

Самоустанавливающиеся шарикоподшипники d 5-30 мм
![](images/SKF_Podshipniki_samoustanavlivaushiesya_gabariti_3.jpg)
![](images/SKF_Podshipniki_samoustanavlivaushiesya_gabariti_4.jpg)

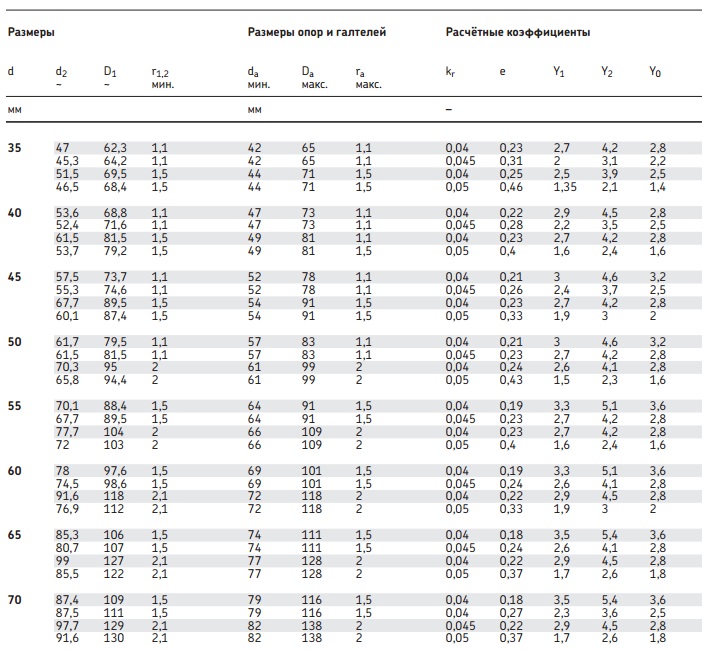

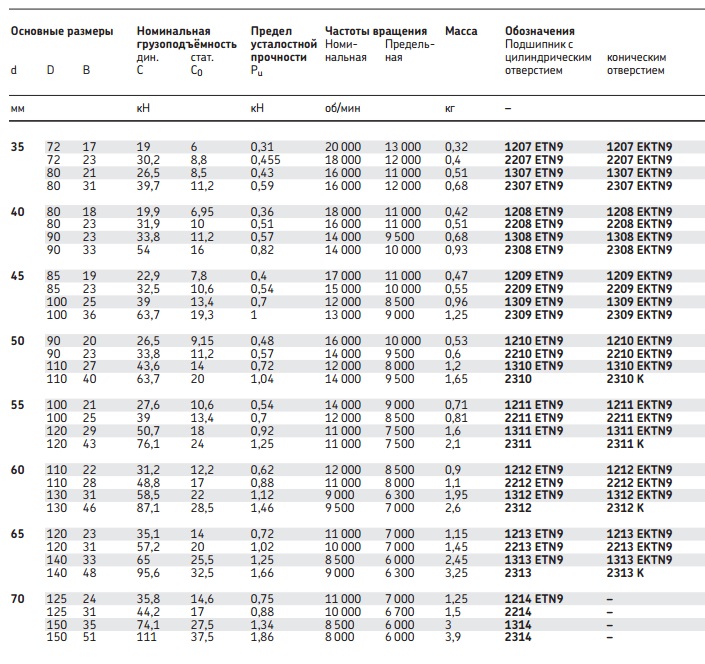

Самоустанавливающиеся шарикоподшипники d 35-70 мм
![](images/SKF_Podshipniki_samoustanavlivaushiesya_gabariti_5.jpg)
![](images/SKF_Podshipniki_samoustanavlivaushiesya_gabariti_6.jpg)

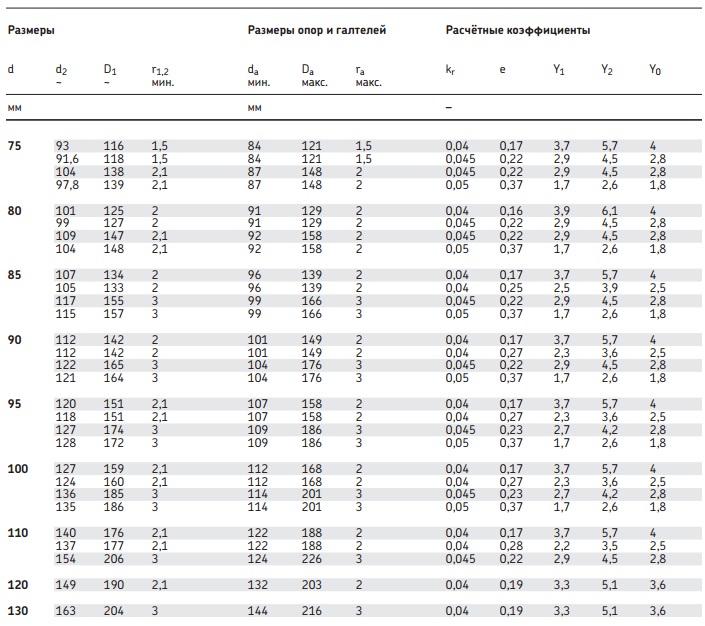

Самоустанавливающиеся шарикоподшипники d 75-130 мм
![](images/SKF_Podshipniki_samoustanavlivaushiesya_gabariti_7.jpg)
![](images/SKF_Podshipniki_samoustanavlivaushiesya_gabariti_8.jpg)
Самоустанавливающиеся шарикоподшипники d 150-240 мм
![](images/SKF_Podshipniki_samoustanavlivaushiesya_gabariti_9.jpg)
![](images/SKF_Podshipniki_samoustanavlivaushiesya_gabariti_10.jpg)
![](images/SKF_Podshipniki_samoustanavlivaushiesya_gabariti_11.jpg)
![](images/SKF_Podshipniki_samoustanavlivaushiesya_gabariti_12.jpg)

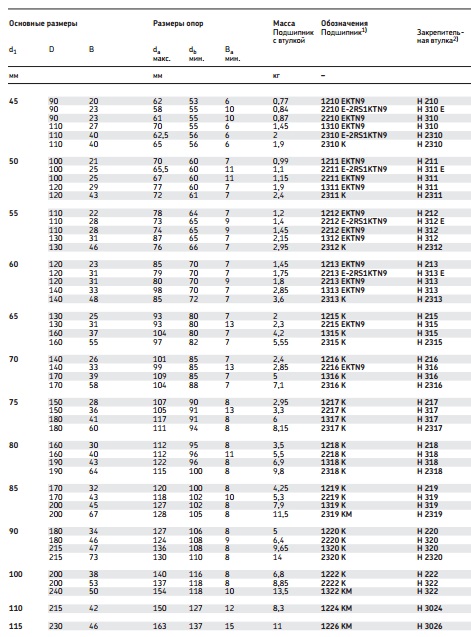

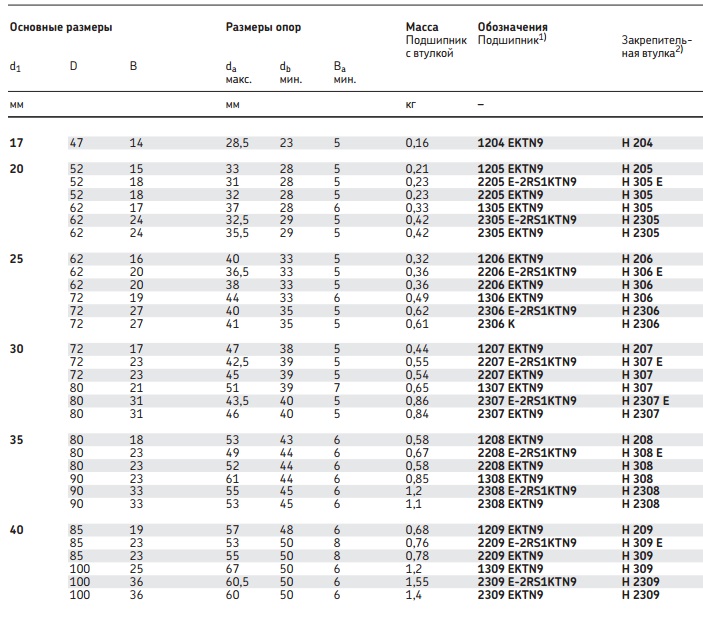

Самоустанавливающиеся шарикоподшипники на закрепительной втулке d1 17 – 115 мм
![](images/SKF_Podshipniki_samoustanavlivaushiesya_otkritij_na_vtulke_1.jpg)
![](images/SKF_Podshipniki_samoustanavlivaushiesya_otkritij_na_vtulke_2.jpg)
![](images/SKF_Podshipniki_samoustanavlivaushiesya_otkritij_na_vtulke_3.jpg)

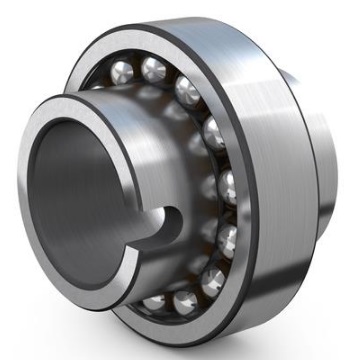

Самоустанавливающиеся подшипники с широким внутренним кольцом SKF
Самоустанавливающиеся шарикоподшипники с широким внутренним кольцом разработаны в качестве опор гладких валов в конструкциях с пониженными требованиями к точности. Отверстия этих подшипников выполнены со специальными допусками класса JS7, что облегчает их монтаж и демонтаж. Осевая фиксация самоустанавливающихся шарикоподшипников с широким внутренним кольцом осуществляется с помощью штифтов или винтов с уменьшенной головкой, которые вставляются в паз на одном из торцов внутреннего кольца. Они также препятствуют проворачиванию вала в отверстии подшипника.
![Самоустанавливающиеся подшипники с широким внутренним кольцом SKF Самоустанавливающиеся подшипники с широким внутренним кольцом SKF](images/SKF_Podshipniki_samoustanavlivaushiesya_s_shirikim_colcom.jpg)
Таблицы размеров
Самоустанавливающиеся шарикоподшипники с широким внутренним кольцом d 20-60 мм
![](images/SKF_Podshipniki_samoustanavlivaushiesya_s_shirikim_colcom_gabariti_1.jpg)
![](images/SKF_Podshipniki_samoustanavlivaushiesya_s_shirikim_colcom_gabariti_2.jpg)
![](images/SKF_Podshipniki_samoustanavlivaushiesya_s_shirikim_colcom_gabariti_3.jpg)
![](images/SKF_Podshipniki_samoustanavlivaushiesya_s_shirikim_colcom_gabariti_4.jpg)

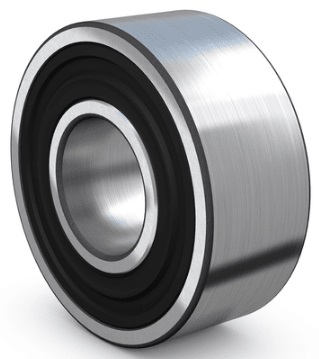

Уплотненные самоустанавливающиеся подшипники SKF
Уплотнённые подшипники с обеих сторон оснащены контактным уплотнением из маслои износостойкого бутадиенакрилонитрильного каучука (NBR) с армированием из листовой стали (суффикс обозначения 2RS1). Уплотнённые подшипники заполнены смазкой на весь срок службы и не подлежат промывке и повторному смазыванию. Они относятся к категории подшипников, практически не требующих техобслуживания. Если для монтажа таких подшипников требуется нагрев, SKF не рекомендует нагревать их свыше 80 °C (175 °F).
![Уплотненные самоустанавливающиеся подшипники SKF Уплотненные самоустанавливающиеся подшипники SKF](images/SKF_Podshipniki_samoustanavlivaushiesya_yplotnennie.jpg)
Таблицы размеров

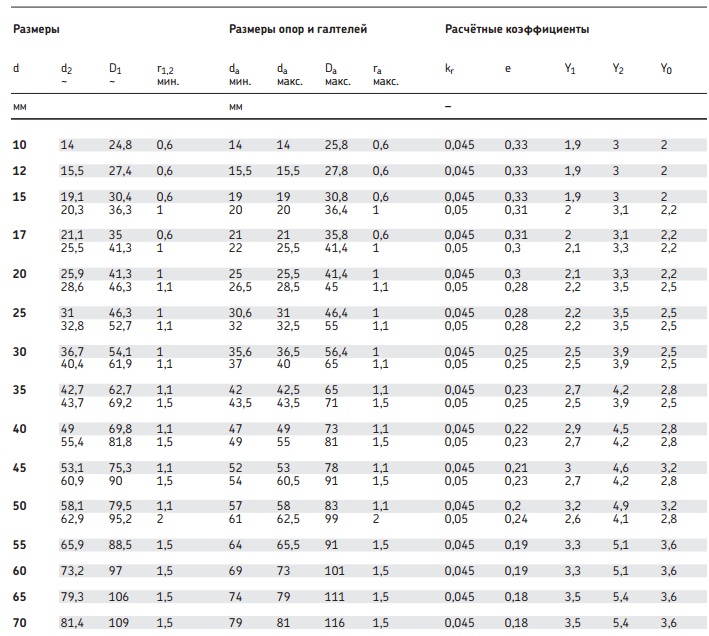

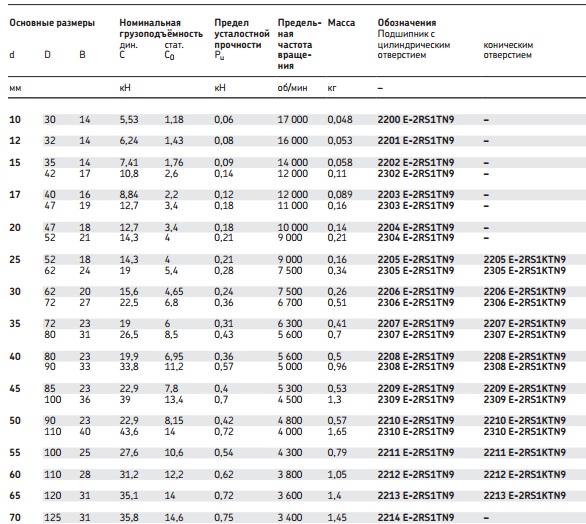

Уплотненные самоустанавливающиеся шарикоподшипники d 10-70 мм
![](images/SKF_Podshipniki_samoustanavlivaushiesya_yplotnennie_gabariti_1.jpg)
![](images/SKF_Podshipniki_samoustanavlivaushiesya_yplotnennie_gabariti_2.jpg)
Крупногабаритные самоустанавливающиеся шарикоподшипники SKF
Крупногабаритные самоустанавливающиеся шарикоподшипники SKF доступны в сериях 130 и 139. Изделия имеют кольцевую канавку на наружном кольце и три равноудалённых смазочных отверстия в наружном кольце, шесть равноудалённых смазочных отверстий во внутреннем кольце.
Подшипники могут использоваться в любых областях применения, где низкое трение подшипника важнее высокой грузоподъёмности (например, в целлюлозно-бумажной промышленности).
![Крупногабаритные самоустанавливающиеся шарикоподшипники SKF Крупногабаритные самоустанавливающиеся шарикоподшипники SKF](images/SKF_Samoystanavlivaushiesya_sharikoposhipniki_krupnogabaritnie.jpg)
Сепараторы
В зависимости от серии и размера самоустанавливающиеся шарикоподшипники SKF оснащаются одним из сепараторов, указанных в таблице:
![](images/SKF_Samoystanavlivaushiesya_sharikoposhipniki_separatori.jpg)

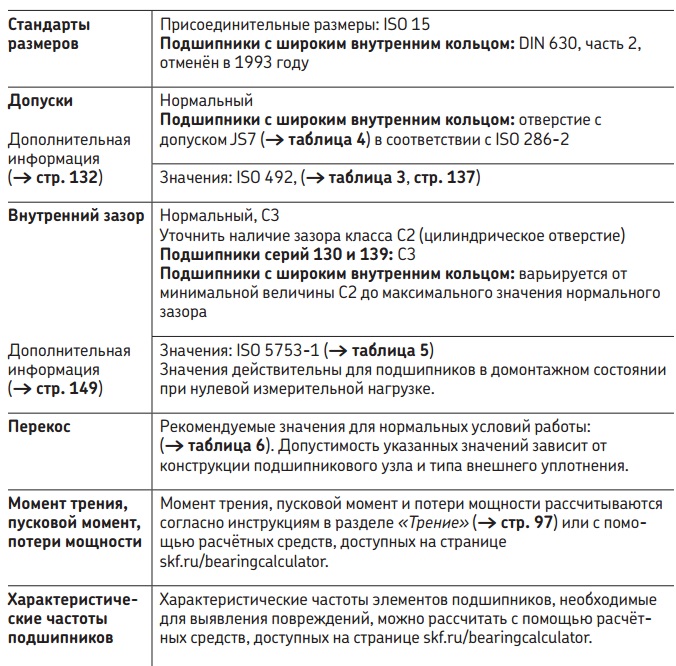

Технические данные подшипников:
![](images/SKF_Podshipniki_samoustanavlivaushiesya_tehnicheskie_dannie.jpg)
![](images/SKF_Podshipniki_samoustanavlivaushiesya_yplotnennie_gabariti_3.jpg)
![](images/SKF_Podshipniki_samoustanavlivaushiesya_yplotnennie_gabariti_4.jpg)
