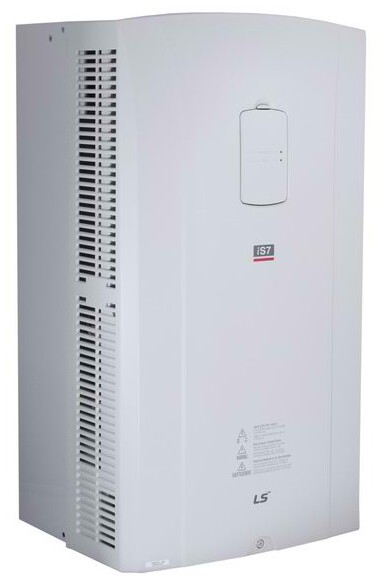

Преобразователь частоты LS Industrial Systems серии iS7
Диапазон мощностей: 3 фазы 0.75 – 75 кВт, 200 – 230 В; 3 фазы 0.75 – 375 кВт, 380 – 480 В
Основные преимущества:
- Постоянный момент / переменный крутящий момент
- V/F-управление, полное векторное управление с контролем потокосцепления
- Высокоскоростной процессор DSP 150 MIPS (миллион операций в секунду)
- Функции и возможности:
- Контроль провисания (натяжения)- Использование запаса кинетической энергии- Автоматическое определение параметров двигателя и т.п.
- Простое управление: функция “Легкий старт”, функции MACRO и User
- Управление без датчиков и настройка параметров для второго двигателя
- Степень защиты класса IP 54 (0,75 – 22 кВт)
- Интерфейс RS 485, протокол коммуникации LS Bus/Modbus RTU
- Встроенный тормозной модуль (0,75 – 22 кВт)
- Возможность установки фильтра EMC (0,75 – 22 кВт) или дросселя DCR (0,75 – 160 кВт) (опционально)
- Графический LCD дисплей (поддержка 6 языков)
- Доп. плата для соединения с контроллером: платформа Master-K: макс. 14 входов и макс. 7 выходов
- Доп. платы расширения I/O входов/выходов (макс. 11 входов, макс. 6 выходов) (опция)
- Интерфейсные платы: Profibus-DP, DeviceNet, Modbus TCP, Rnet, LonWorks, CANopen (опция)
- Программное обеспечение для настройки и мониторинга (Drive View)

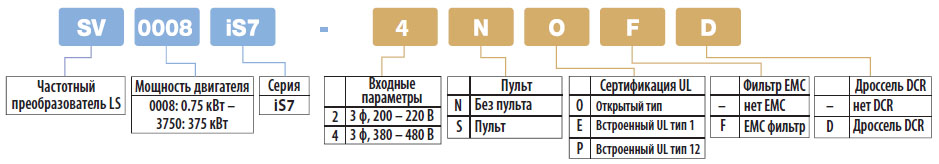

Система кодов заказов iS7
Технические характеристики преобразователей частоты LSIS серии iS7
iS7-2
Модель: SV iS7-2 | 0008 | 0015 | 0022 | 0037 | 0055 | 0075 | 0110 | 0150 | 0185 | 0220 | 0300 | 0370 | 0450 | 0550 | 0750 | ||
| Мощность двигателя (кВт) | 0,75 | 1,5 | 2,2 | 3,7 | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 | 30 | 37 | 45 | 55 | 75 | ||
| Выходные параметры | Нагрузочная способность (кВА) | 1,9 | 3 | 4,5 | 6,1 | 9,1 | 12,2 | 17,5 | 22,9 | 28,5 | 33,5 | 46 | 57 | 69 | 84 | 116 | |
| Ток при полной нагрузке (А) | СТ | 5 | 8 | 12 | 16 | 24 | 32 | 46 | 60 | 74 | 88 | 116 | 146 | 180 | 220 | 288 | |
| VT | 8 | 12 | 16 | 24 | 32 | 46 | 60 | 74 | 88 | 124 | 146 | 180 | 220 | 288 | 345 | ||
| Частота (Гц) | 0,01 - 400 Гц (Векторное управление без датчика: 0.01–300Гц; Векторное управление с датчиком: 0.01–120 Гц) | ||||||||||||||||
| Напряжение (В) | 3-фазы, 200 – 230 В | ||||||||||||||||
| Входные параметры | Напряжение (В) | Три фазы, 200 – 230 В (-15 % – +10 %) | |||||||||||||||
Частота (Гц) | 50 – 60 Гц (± 5%) | ||||||||||||||||
| Ток при полной нагрузке (А) | CT | 8,3 | 12,9 | 18,6 | 24 | 32,9 | 41,4 | 58 | 69 | 88 | 96 | 121 | 154 | 191 | 233 | 305 | |
| VT | 7 | 10,6 | 14,8 | 21,8 | 28 | 42 | 52 | 60 | 75 | 107 | 152 | 190 | 231 | 302 | 326 | ||

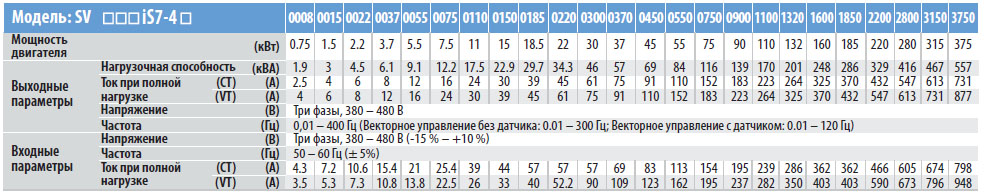

iS7-4
| Управление | Способ управления | V/F-управление, V/F-управление с обратной связью (энкодер), компенсация скольжения, векторное управление с датчиком / без датчика |
| Дискретность настройки частоты | Цифровая: 0.01 Гц / Аналоговая: 0.06 Гц (Макс. частота: 60 Гц) | |
| Точность настройки частоты | Цифровая: 0.01 % от макс. частоты на выходе / Аналоговая: 0.1 % от макс. частоты на выходе | |
| V/F характеристика | Линейная, Квадратичная, Пользовательская V/F | |
| Допустимая перегрузка | CT (тяжелый режим работы): 150% в течение 1 минуты, VT (нормальный режим работы): 110 % в течение 1 минуты | |
| Форсирование момента | Автоматическое / Ручное | |
| Способы управления | Пульт управления | Графический ЖК дисплей • Выбор языка (6 вариантов) |
| Источник задания пусковых команд | Пульт управления / Многофункциональные входы / Опция коммуникации | |
| Задание частоты | Аналоговый сигнал: 0 – 10 В / -10 – 10 В / 0 – 20 мА / Цифровой сигнал: пульт управления | |
| Функции управления | ПИД контроль • Увеличение / уменьшение частоты • 3-х проводное регулирование • Торможение постоянным током • Ограничение частоты • Второй двигатель • Авторестарт • Компенсация скольжения • Байпас • Компенсация скольжения • Поиск скорости и т.д. | |
| Входной сигнал | Многофункциональные клеммы | Возможность выбора NPN / PNP логики |
| P1-P8 | 8 перепрограммируемых входов | |
| Выходной сигнал | Многофункциональное реле | Вывод сообщения об ошибке и состояния преобразователя (Н.О, Н.З.) Менее 250 В AC ~, 1 А / Менее 30 В DC =, 1А 24 В DC = (Менее чем 50 мА) |
| Аналоговый выход | 0 – 10 В DC = (менее 20 мА): частота, ток, напряжение, напряжение постоянного тока | |
| Защитные функции | Отключение выхода | Перенапряжение • Пониженнное напряжение • Перегрузка по току • Замыкание на землю • Перегрев инвертора • Перегрев двигателя • Защита от перегрузки • Ошибка коммуникации • Потеря контроля скорости • Отказ вентилятора • Внешний сбой и т.д. |
| Сигнализация | Защита от опрокидывания двигателя • Перегрузка • Ошибка энкодера • Выход из строя вентилятора • Потеря связи с пультом Потеря контроля скорости | |
| Класс защиты | IP00 (30 – 75 кВт, 200 В/90 – 375 кВт, 400 В), IP21 (0,75 – 22 кВт, 200 В)/0,75 – 75 кВт, 400 В), IP54/NEMA12 (0,75 – 22 кВт, 200 В/400 В; Опц.) | |
| Опции | Клавиатура с ЖК (IP21) • Плата расширения входов/выходов I/O • Плата энкодера • Плата PLC • Кабель для клавиатуры (2м / 3м) Платы расширения интерфейса Profibus-DP, DeviceNet, Modbus TCP, Rnet, LonWorks, CANopen, EtherNet/IP Встроенный тормозной резистор (0,75 – 22 кВт) • Встроенный интерфейс RS 485 (протокол коммуникаци LS Bus / Modbus RTU) | |
