Коническо-цилиндрические редукторы Motovario серии B
Технологическое содержание редукторов В-серии позволяет достичь высокого соотношения производительности/срока службы. Эти универсальные редукторы успешно используются в огромном количестве промышленных и гражданских приложений. Редукторы серии B имеют отличное соотношение цены и выходного крутящящего момента / весу, особенно если учесть, что они очень просты в обслуживании. Редукторы поставляются в чугунном (габариты от 063 до 163) или алюминиевом (габариты от A42 до A73) корпусе.

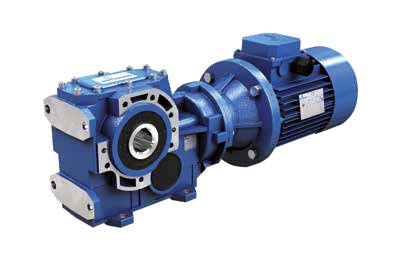

Чугунные редукторы Motovario серии B
B-PB
Корпус на лапах FC, на фланце SC и универсальный UC (лапы и фланец)

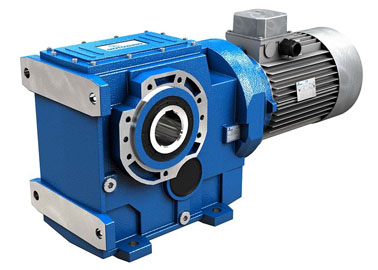

CB
С компактным электродвигателем

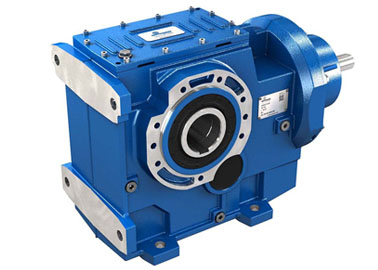

IB
С приводным входным валом
Коническо-цилиндрические редукторы Motovario серии B
Размеры: 060-080-100-125-140-150-160
Мощность от 0,12 кВт до 4,8 кВт с трехфазным 4хполюсным двигателем
• Передаточное отношение от 5,71 до 187,24
• Номинальный крутящий момен 13.000 Nm
• Допустимая радиальная нагрузка 80.000 Н
Корпус на лапах FC, на фланце SC и универсальный UC (лапы и фланец)
• Трехступенчатые
• Коническая зубчатая передача, установленна в качестве второй ступени редукции для более высокого сопротивления.
• Высокопрочный корпус оптимизирован с помощью FEM анализа и входные и выходные фланцы выполнены из серого чугуна G200 для обеспечения высокого уровня надежности.
• Превосходная механическая прочность
• Шестерни закалены и отпущены с нарезанными зубьями
• Токовая нагрузка рассчитана по ISO 6336 и сертифицирована по AGMA 2001
• Окрашены с использованием синего порошкового эпоксиполиэфирного покрытия RAL 5010
• DATEX доступны версии 2GD/3GD
Ø [mm]
Крутящий момент на выходном валу М2 [Nm]Передаточное отношение
MaxMinMax
B06335-406005,71157,42
В08340-458507,81144,7
В1035018008,13165,25
В1236035007,97180,40
В143 *70500010,84187,24
В153 *80-90800010,49165,42
В163 *100130008,89154,83
*
Усиленные входные фланцы для больших чугунных двигателей
• Большая жесткость на кручение благодаря новой чугунной смотровой крышке
• Металлическая табличка устройства для агрессивных сред
• Редуктор без масла, что позволяет выбрать наиболее подходящую смазку для любого применения
*Индекс вязкости
n2(rpm)
минеральное маслосинтетическое масло
0 ÷ +40 [°C]
-10 ÷ +50 [°C]
> 210
150150
210 ÷ 20
150220
20 ÷ 5
220320
< 5
320460

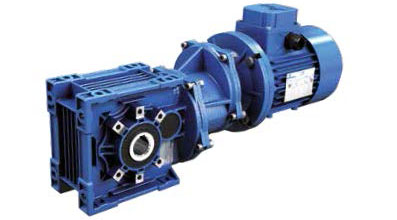

Редукторы из алюминия Motovario серии B

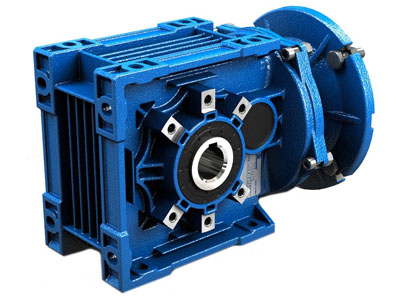

IBA
С приводным входным валом

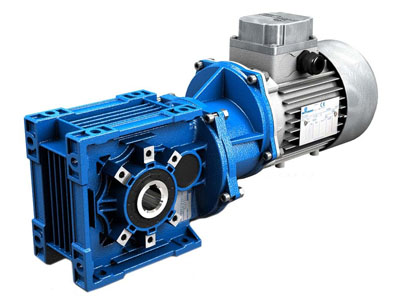

BA
Подключение к электродвигателю

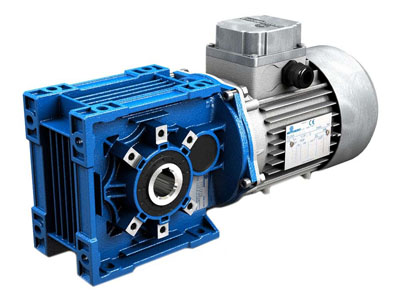

CBA
С компактным электродвигателем
Размеры: A40-A50-A70
Мощность от 0,12 кВт до 4,8 кВт с трехфазным 4хполюсным двигателем
• Передаточное отношение от 5,71 до 187,24
• Номинальный крутящий момен 13.000 Nm
• Допустимая радиальная нагрузка 80.000 Н
• Универсальный корпус
• 2 и 3хступенчатые редукторы
• Гипоидная коническая передача в редукторах A40 и A50, коническая прямозубая передача в редукторе A70, все изготовлены обкаткой профиля
• Корпус из литого под давлением алюминиевого сплава
• Отличная механическая прочность и особо легкие
• Шестерни закалены и отпущены с нарезанными зубьями
• Токовая нагрузка рассчитана по ISO 6336 и сертифицирована по AGMA 2001
• Окрашены с использованием синего порошкового эпоксиполиэфирного покрытия RAL 5010
• ATEX доступны версии 3GD
Ø [mm]
Крутящий момент на выходном валу М2 [Nm]Передаточное отношение
MaxMinMax
BA40201207,6278,17
BA5025-282207,91342,65
BA7030-354508,36442,76
Комплектующие
Односторонний выходной вал
Двухсторонний выходной вал
Реактивная штанга
Шайба с прессовой посадкой
Доступно для габаритов:
063-083-103-123-A40-A50-A70
Доступно для габаритов:
143-153-163
Боковой фланец
FA
FB-FC-FD

FA
FB
FC
FD
B063
+++-
B083
+++-
B103
+++-
B0123
+++-
B0143
-+--
B0153
-++-
B0163
-+--
BA40
++++
BA50
++++
BA70
++--
Другие комплектующие
Ограничитель обратного хода
Защитный кожух
Усиленные уплотнения на выходном валу и витоновые уплотнения
