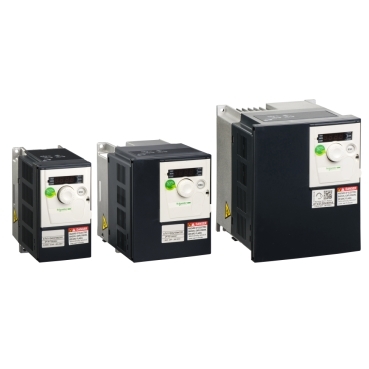

Преобразователи частоты Altivar 312

Преобразователи частоты Altivar 312

Напряжение и диапазон мощностей:

Преобразователи предназначены для электродвигателей мощностью от 0,18 до 15 кВт с четырьмя типами сетевого питания:

однофазное 200 - 240 В, для двигателей от 0,18 до 2,2 кВт (ATV 312HM2);

трехфазное 200 - 240 В, для двигателей от 0,18 до 15 кВт (ATV 312HM3);

трехфазное 380 - 500 В, для двигателей от 0,37 до 15 кВт (ATV 312HN4);

трехфазное 525 - 600 В, для двигателей от 0,75 до 15 кВт (ATV 312HS6).

Области применения:

Преобразователь Altivar 312 располагает функциями, подходящими для наиболее частых применений, в частности:

транспортировочное оборудование (небольшие конвейеры, электротали и т.д.);
фасовочно-упаковочное оборудование;
специальные механизмы (мешалки, смесители, текстильные машины и т.д.);
насосы, компрессоры и вентиляторы.

Преобразователь частоты (ПЧ) Altivar 312 предназначен для управления асинхронными двигателями с питанием от 200 до 600 В и мощностью от 0,18 до 15 кВт. Преобразователь Altivar 312 отличается надежностью и компактностью, простотой ввода в эксплуатацию. Встроенные функции адаптированы для его применения в простых производственных механизмах. Легкость ввода в эксплуатацию и современная концепция изделия позволяют предложить

экономичное и надежное решение разработчикам простых компактных машин (OEM) и интеграторам. Преобразователь Altivar 312 легко встраивается в большинство систем автоматизации благодаря предлагаемым дополнительным коммуникационным картам.

ПЧ могут устанавливаться вплотную друг к другу, значительно экономя место в шкафах. Преобразователи Altivar 312 имеют встроенные коммуникационные протоколы Modbus и CANopen, доступные с помощью разъема типа RJ45, расположенного в нижней части преобразователя.

Помимо встроенных протоколов Modbus и CANopen ПЧ Altivar 312 могут быть подключены к основным коммуникационным шинам и сетям путем замены карты входов-выходов управления ПЧ на одну из коммуникационных карт: CANopen Daisy chain, DeviceNet и PROFIBUS DP. Сети Modbus

TCP и Fipio также доступны с помощью специальных коммуникационных шлюзов. Вся серия преобразователей соответствуют международным стандартам МЭК 61800-5-1, МЭК 61800-2, МЭК 61800-3, UL, CSA, C-Tick, NOM, ГОСT и разработана в соответствии с директивами по защите окружающей среды (RoHS) и Европейскими директивами для получения маркировки e.

Серия Altivar 312 - надежность и универсальность

Дружественность
Открытость
Совместимость
Экономичность
Возросшая коммуникабельность:
CANopen Daisy Chain, DeviceNet, Profibus DP
Упрощенный интерфейс:
Настройка с помощью мобильного телефона (Bluetooth ® )
Интуитивная навигация по меню
Управление приводом с терминала преобразователя
Многочисленные прикладные функции
Оптимизация характеристик привода с помощью автоподстройки
Встроенные фильтры ЭМС
Надежность в любых условиях
Улучшенные характеристики для управления промышленными установками

Специальные функции Altivar 312

Транспортировочное оборудование

• Работа в режиме “быстрее медленнее”

• Управление тормозом

• Переключение двигателей

• Управление окончанием хода

• Частота коммутации до 16 кГц

• Ограничение тока

• Линейные, S-, U-образные индивидуальные кривые разгона-торможения

• Переключение темпов

Фасовочно-упаковочное оборудование

• Управление тормозом

• Управление выходным контактором

• Подключение к звену постоянного тока

Специальные механизмы

• Ограничение тока

• Подхват на ходу

• Контролируемая остановка при обрыве питания

• Работа при недонапряжении

Текстильные машины

• 16 заданных скоростей

• Двуполярное задание скорости

• ПИ-регулятор

Насосные и вентиляционные установки

• ПИ-регулятор и задания скорости, автоматический/ручной режим

• Автоматический повторный пуск

• Режимы остановки при неисправности

• Ограничение времени работы на нижней скорости

• Ограничение пороговых значений переменных привода

Другие возможности

• Защита механизма путем блокировки параметров

• Многоназначаемость дискретных входов

• Сохранение комплектов параметров

• Управление при внешних неисправностях

• Отображение рабочих параметров привода

Технические характеристики Altivar 312

Двигатель		Сеть				Altivar 312
Мощность (1)		Линейный ток (2), (3)		Полная мощность	Макс. линейный ток к.з.	Макс. ток в устан. режиме (1)	Макс. переходный ток в течение	Мощность, рассеив. при номинальной нагрузке ln (1)	Артикул	Масса
Мощность (1)		при U1	при U2	при U2	Макс. линейный ток к.з.	при U2	60 с	240 В		Масса
кВт	л.с.	А	А	кВА	кА	А	А	Вт		кг
Однофазное напряжение питания: 200 - 240 В, 50/60 Гц, со встроенными фильтрами ЭМС (3) (5)
0,18	0,25	3,0	2,5	0,6	1	1,5	2,3	24	ATV 312H018M2	1,5
0,37	0,5	5,3	4,4	1	1	3,3	5	41	ATV 312H037M2	1,5
0,55	0,75	6,8	5,8	1,4	1	3,7	5,6	46	ATV 312H055M2	1,5
0,75	1	8,9	7,5	1,8	1	4,8	7,2	60	ATV 312H075M2	1,5
1,1	1,5	12,1	10,2	2,4	1	6,9	10,4	74	ATV 312HU11M2	1,8
1,5	2	15,8	13,3	3,2	1	8	12	90	ATV 312HU15M2	1,8
2,2	3	21,9	18,4	4,4	1	11	16,5	123	ATV 312HU22M2	3,1
Трехфазное напряжение питания: 200 - 240 В, 50/60 Гц, без встроенных фильтров ЭМС (3) (6)
0,18	0,25	2,1	1,9	0,7	5	1,5	2,3	23	ATV 312H018M3	1,3
0,37	0,5	3,8	3,3	1,3	5	3,3	5	38	ATV 312H037M3	1,3
0,55	0,75	4,9	4,2	1,7	5	3,7	5,6	43	ATV 312H055M3	1,3
0,75	1	6,4	5,6	2,2	5	4,8	7,2	55	ATV 312H075M3	1,3
1,1	1,5	8,5	7,4	3	5	6,9	10,4	71	ATV 312HU11M3	1,7
1,5	2	11,1	9,6	3,8	5	8	12	86	ATV 312HU15M3	1,7
2,2	3	14,9	13	5,2	5	11	16,5	114	ATV 312HU22M3	1,7
3	-	19,1	16,6	6,6	5	13,7	20,6	146	ATV 312HU30M3	2,9
4	5	24,2	21,1	8,4	5	17,5	26,3	180	ATV 312HU40M3	2,9
5,5	7,5	36,8	32	12,8	22	27,5	41,3	292	ATV 312HU55M3	6,4
7,5	10	46,8	40,9	16,2	22	33	49,5	388	ATV 312HU75M3	6,4
11	15	63,5	55,6	22	22	54	81	477	ATV 312HD11M3	10,5
15	20	82,1	71,9	28,5	22	66	99	628	ATV 312HD15M3	10,5
Трехфазное напряжение питания: 380 - 500 В, 50/60 Гц, со встроенными фильтрами ЭМС (3) (5)
0,37	0,5	2,2	1,7	1,5	5	1,5	2,3	32	ATV 312H037N4	1,8
0,55	0,75	2,8	2,2	1,8	5	1,9	2,9	37	ATV 312H055N4	1,8
0,75	1	3,6	2,7	2,4	5	2,3	3,5	41	ATV 312H075N4	1,8
1,1	1,5	4,9	3,7	3,2	5	3	4,5	48	ATV 312HU11N4	1,8
1,5	2	6,4	4,8	4,2	5	4,1	6,2	61	ATV 312HU15N4	1,8
2,2	3	8,9	6,7	5,9	5	5,5	8,3	79	ATV 312HU22N4	3,1
3	-	10,9	8,3	7,1	5	7,1	10,7	125	ATV 312HU30N4	3,1
4	5	13,9	10,6	9,2	5	9,5	14,3	150	ATV 312HU40N4	3,1
5,5	7,5	21,9	16,5	15	22	14,3	21,5	232	ATV 312HU55N4	6,5
7,5	10	27,7	21	18	22	17	25,5	269	ATV 312HU75N4	6,5
11	15	37,2	28,4	25	22	27,7	41,6	397	ATV 312HD11N4	11
15	20	48,2	36,8	32	22	33	49,5	492	ATV 312HD15N4	11
Трехфазное напряжение питания: 525 - 600 В, 50/60 Гц, без встроенных фильтров ЭМС(3)
0,75	1	2,8	2,4	2,5	5	1,7	2,6	36	ATV 312H075S6 (7)	1,7
1,5	2	4,8	4,2	4,4	5	2,7	4,1	48	ATV 312HU15S6 (7)	1,7
2,2	3	6,4	5,6	5,8	5	3,9	5,9	62	ATV 312HU22S6 (7)	2,9
4	5	10,7	9,3	9,7	5	6,1	9,2	94	ATV 312HU40S6 (7)	2,9
5,5	7,5	16,2	14,1	15	22	9	13,5	133	ATV 312HU55S6 (7)	6,2
7,5	10	21,3	18,5	19	22	11	16,5	165	ATV 312HU75S6 (7)	6,2
11	15	27,8	24,4	25	22	17	25,5	257	ATV 312HD11S6 (7)	10
15	20	36,4	31,8	33	22	22	33	335	ATV 312HD15S6 (7)	10

(1) Данные значения мощности приведены для максимальной частоты коммутации 4 кГц, в продолжительном режиме работы. Частота коммутации настраивается от 2 до 16 кГц. Свыше 4 кГц номинальный ток преобразователя должен быть уменьшен, и номинальный ток двигателя не должен превышать этого значения.

(2) Типовое значение без добавочного дросселя для 4-полюсного двигателя и максимальной частоты коммутации для максимального ожидаемого линейного тока (4).

(3) Номинальное напряжение питания: от U1 до U2 (200-240 В; 380-500 В; 525-600 В).

(4) Если линейный ток к.з. превышает значения, приведенные в таблице, то добавьте сетевой дроссель

(5) Преобразователь поставляется со встроенным фильтром ЭМС категории C2 или С3. Фильтр может быть отключен.

(6) Дополнительный фильтр ЭМС.

(7) Обязательно применение сетевого дросселя, заказываемого отдельно

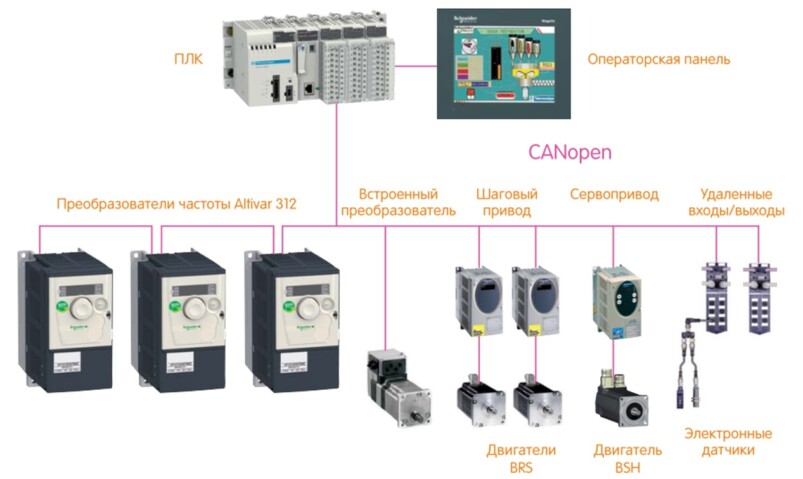

Интеграция в системы автоматизации

Altivar 312 идеально встраивается в системы автоматизации и общается с любым оборудованием:

• Протоколы Modbus и CANopen интегрированы в ПЧ

• Коммуникационные карты CANopen Daisy Chain, DeviceNet, Profibus DP

• Коммуникационные шлюзы Ethernet/Modbus и Fipio/Modbus

Единая коммуникационная связь и общее ПО для программирования ПЛК и конфигурирования приводов

Особые случаи применения

Двигатель, мощность которого отлична от мощности преобразователя

К преобразователю может быть подключен любой двигатель, мощность которого ниже рекомендуемой для данного ПЧ . Если мощность двигателя немного превышает номинальную мощность ПЧ, следует убедиться, что потребляемый ток не превышает значение длительного выходного тока ПЧ.

Испытание с двигателем малой мощности или без двигателя

Преобразователь частоты может быть проверен в условиях испытаний или обслуживания без необходимости подключения к двигателю требуемой для ПЧ мощности (особенно для преобразователей большой мощности). Такое применение требует дезактивации функции определения обрыва фазы двигателя.

Параллельное подключение двигателей

Номинальный ток преобразователя частоты должен быть больше или равен сумме токов двигателей, подключенных к данному преобразователю (In). В этом случае следует обеспечить внешнюю тепловую защиту для каждого двигателя при помощи терморезисторов или термореле перегрузки.

Если количество двигателей, включаемых параллельно, больше или равно трем, то между преобразователем и двигателями рекомендуется поставить дроссель.

Переключение двигателя на выходе преобразователя

Переключение может осуществляться как при заблокированном, так и при работающем ПЧ. Во время переключения на ходу (ПЧ разблокирован) двигатель разгоняется от начальной до выбранной скорости без удара, с заданным темпом. В этом случае необходимо сконфигурировать функцию подхвата на ходу и активировать функцию, допускающую наличие выходного контактора.

Типовые области применения: аварийное отключение на выходе преобразователя, функция обхода (by-pass), параллельное подключение двигателей.

Рекомендации по применению: синхронизируйте управление выходным контактором с командой дискретного входа для остановки ПЧ на выбеге.
