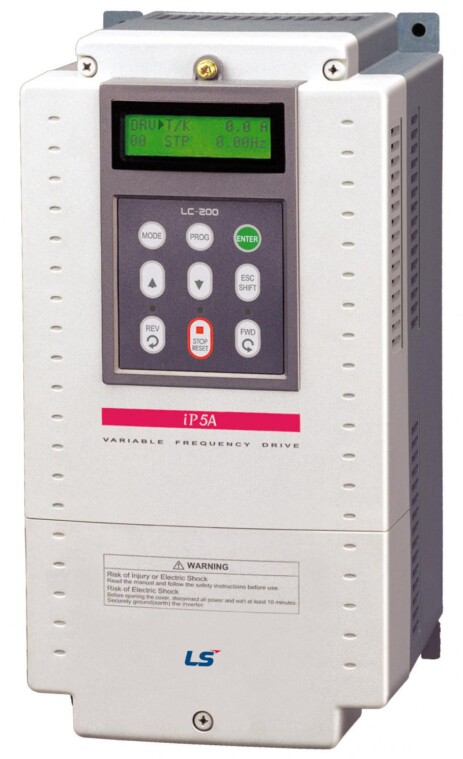

Преобразователь частоты LS Industrial Systems серии iP5A
Диапазон мощностей: 3 фазы 200 В: 5.5 – 30 кВт, 200 – 230 В; 3 фазы 400 В: 5.5 – 450 кВт, 380 – 480 В
Основные преимущества:
- Специальные функции для вентиляторов и насосов:
- Расширенный ПИД-контроль: предустановка параметров ПИД, двойное ПИД-регулирование- Управление несколькими двигателями (до 4-х)
- Низкое энергопотребление и высокая эффективность:
- Функция Sleep и Wake-up- Старт на вращающийся двигатель- Автоматическая функция низкого энергопотребления- Алгоритм плавного торможения
- Улучшенные защитные функции:
- Предварительный разогрев двигателя- Режим PWM – “Низкая утечка”- Безопасная остановка
- Автоматическое изменение несущей частоты
- По выбору: V/F управление, векторное управление без датчика
- Функция “Легкий старт”
- Возможность выбора PNP/NPN логики входного сигнала
- Управление включением/выключением вентилятора
- Встроенный интерфейс RS485 (LS Bus)
- Интерфейсные платы (опция): Modbus RTU, DeviceNet, Profibus-DP, LonWorks, BACnet, Modbus TCP, CANOpen, CC-Link
- Программное обеспечение для настройки и мониторинга (Drive View)

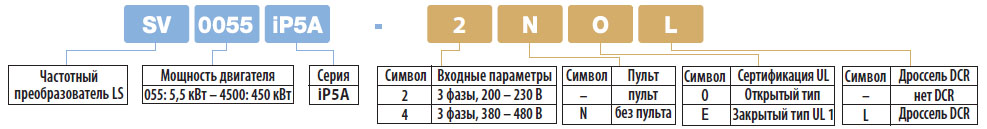

Система кодов заказов iP5A
Технические характеристики преобразователей частоты LSIS серии iP5A

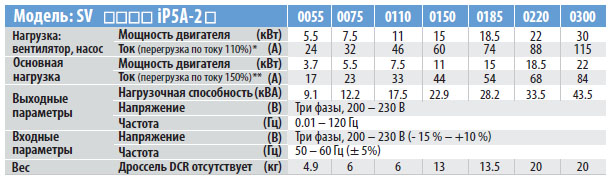

iP5A-2
iP5A-4
| Управление | Способ управления | V/F-управление • Бессенсорное векторное управление • Компенсация скольжения |
| Дискретность настройки частоты | Цифровая: 0.01 Гц (ниже 100 Гц), 0.1 Гц (100 Гц и выше) / Аналоговая: 0.1 Гц / 60 Гц | |
| Точность настройки частоты | Цифровая: 0.01 % от макс. частоты на выходе / Аналоговая: 0.1 % от макс. частоты на выходе | |
| V/F характеристика | Линейная, Квадратичная, Пользовательская V/F | |
| Допустимая перегрузка | 1 минута при 110 % • 120 % в течение 1 минуты (при температуре окружающего воздуха 25 ˚С) | |
| Форсирование момента | Автоматическое • Ручное (0 – 15 %) | |
| Способы управления | Пульт управления | 32-х разрядный ЖК дисплей |
| Источник задания пусковых команд | Пульт управления / Многофункциональные входы / Опция коммуникации | |
| Задание частоты | Аналоговый сигнал: 0 – 12 В / -12 – 12 В / 4 – 20 мА или 0 – 20 мА/ Импульс / Ext-PID / Цифровой сигнал: пульт управления | |
| Функции управления | Торможение ПТ • Ограничение частоты • Подключение второго двигателя • Компенсация скольжения • Автонастройка • Легкий старт • Предотвращение реверса • Автоматический запуск после пропадания питания • ПИД-управление • Быстрый старт | |
| Входной сигнал | Стартовый сигнал | Команды вращения в прямом / обратном направлениях |
Многоступенчатое управление | До 8 уставок скорости, включая JOG (при использовании многофункциональных входов) | |
Выбор скорости и времени разгона / торможения | 0.1 – 6,000 с. Максимум 4 типа (при использовании многофункциональных входов) Характеристика разгона/торможения: линейная, U - образная, S - образная | |
Аварийная остановка | Выходы преобразователя отключаются | |
JOG - режим | JOG - управление | |
Перезапуск в случае сбоя | При активации функции защиты – отключение | |
| Выходной сигнал | Рабочее состояние | Превышение контрольной скорости • Срабатывание защиты при перегрузке • Токоограничение • Перенапряжение Пониженное напряжение • Перегрев преобразователя • Запуск и останов двигателя • Постоянная скорость Поиск скорости • By-pass преобразователя |
Сигнализация | 1 перекидной контакт (30 А, 30 С, 30 В) – 250 В AC ~, 1 А; 30 В DC =, 1А | |
Индикация | Выходная частота • Выходной ток • Выходное напряжение • Напряжение вставки постоянного тока (вых. напряжение: 0 – 10 В) | |
| Защитные функции | Отключение выхода | Перенапряжение • Низкое напряжение • Перегрузка по току • Замыкание на землю • Перегрев преобразователя Обрыв фазы • Перегрев двигателя • Защита от перегрузки • Внешний сбой 1, 2 • Ошибка связи • Потеря контроля скорости Отказ аппаратной части • Сбой ПО • Сбой опции • и т.п. |
| Сигнализация | "Опрокидывание двигателя" • Перегрузка • Неисправность датчика температуры | |
| Класс защиты | IP20 / UL тип 1 (5,5 – 11 кВт), IP00 / UL открытый тип (15 – 450 кВт) | |
| Опции | Пульт дистанционного управления и кабель ДУ (2м, 3м, 5м) • Субмодуль E Модули связи: DeviceNet, Profibus-DP, Modbus TCP, Matasys N2, LonWorks, BACnet, CC-Link, CANopen | |
