Преобразователи частоты Altivar 71 Plus
Преобразователи частоты Altivar 71 могут также поставляться в сертифицированных шкафах исполнении IP 54, готовых к применению, что позволяет получить степень защиты IP 54 для ПЧ Altivar 71 исполнения IP 20. Эта гамма преобразователей частоты была разработана с целью предложения простого и экономичного готового к применению решения с минимальным временем ввода в эксплуатацию. Шкафы поставляются готовыми к подключению, монтаж осуществляется легко и быстро.
![Altivar 71 Plus Altivar 71 Plus](images/altivar71-plus_9yz6oj16.jpg)
Напряжение и диапазон мощностей:
3 х 380–415 В…90 кВт – 630 кВт
3 х 380–415 В…630 кВт – 440 кВт
3 х 500 В…90 кВт – 630 кВт
3 х 500 В…630 кВт – 1800 кВт
3 х 690 В…110 кВт – 800 кВт
3 х 690 В…800 кВт – 2400 кВт
Области применения:
- Грузоподъёмное
- упаковочное
- транспортировочное
- текстильное и другое производственное оборудование
Особенности и преимущества:
- Комплектный преобразователь частоты:
- Гибкость конфигурации: большое разнообразие опций и коммуникаций для большинства промышленных сетей
- Легкая конфигурация
- Простота в использовании
- Максимальная безопасность: гамма Altivar Plus имеет систему охлаждения и компоненты испытанные в экстремальных условиях
- Экономия времени на:
Квотирование
Размещение заказа
Установка и ввод в эксплуатацию
Диапазон
мощности при частоте сети 50 - 60 Гц (кВт) | 90-500 | 90-630 | 500-2000 | |
Трехфазное, 380-415 В | 90-500 | 90-500 | 500-1300 | |
Трехфазное, 500 В | * | 90-500 | 500-1500 | |
Трехфазное, 690 В | * | 110-630 | 630-2000 | |
Общие характеристики | Усовершенствованная защита | Усовершенствованная
защита, встроенная система охлаждения | ||
Варианты исполнения | Готов к подключению и работе | Стандартная
комплектация Модульное исполнение, встроенные опции согласно перечня Исполнение в соответствии с требованиями заказчика | ||
Выходная частота | 0.1 - 500 Гц | |||
Закон
управления | Асинхронный
двигатель | Векторное управление потоком в
разомкнутой или замкнутой системе Законы управления «напряжение/частота»: U/f по 2 и U/f по 5 точкам Режим управления несбалансированной нагрузкой | ||
Синхронный двигатель | Векторное управление в разомкнутой
системе или замкнутой системе | |||
Переходный момент | 220% номинального момента двигателя
в течение 2 секунд 170% номинального момента двигателя в течение 60 секунд | |||
Коммуникационные интерфейсы | Встроенные | Modbus
и CANopen | ||
На
заказ | Modbus
TCP, Modbus/Uni-Telway, EtherNet/IP, DeviceNet,
PROFIBUS DP V0 и
V1, InterBus,
CC-Link | |||
Карты
расширения и карты встроенного контроллера (дополнительное оборудование) | Программируемая карта встроенного
контроллера “Controller Inside” | |||
Степень
защиты | IP 54, с раздельной
системой охлаждения: ATV 71ES5 | IP 23, компактное
исполнение: ATV 71EXC2 IP 54, компактное исполнение: ATV 71EXC5 IP 54, с раздельной системой охлаждения: ATV 61EXS5 | Встроенная система
воздушного охлаждения: IP 23: ATV 71EXA2 IP 54: ATV 71EXA5 IP 55, внешняя система жидкостного охлаждения: по запросу |

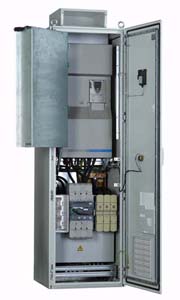

Преобразователь частоты Altivar 71 Plus комплектный шкаф IP 54
![Altivar 71 Plus комплектный шкаф IP 54 Altivar 71 Plus комплектный шкаф IP 54](images/altivar-71-plus-shkaf-IP-54.jpg)
Предложение по комплектным шкафам исполнения IP 54 обеспечивает сертифицированное решение для преобразователей частоты Altivar 71 исполнения IP 20 мощностью от 90 до 500 кВт с трехфазным питанием 380 - 480 В .
Данный комплект разработан с целью:
- уменьшения времени ввода в эксплуатацию благодаря:
- упрощению сборки;
- оптимизации выбора тепловых и механических размеров шкафа.
Применяемая система охлаждения позволяет устанавливать оборудование в неблагоприятных запыленных условиях окружающей среды.
Температура снаружи шкафа не должна превышать + 45°C, а внутри - +50°C; контроль внутренней температуры осуществляется с помощью термостата для обеспечения остановки привода.
![Altivar 71 Plus комплектный шкаф IP 54 Altivar 71 Plus комплектный шкаф IP 54](images/altivar-71-plus-shkaf-IP-54-2.jpg)

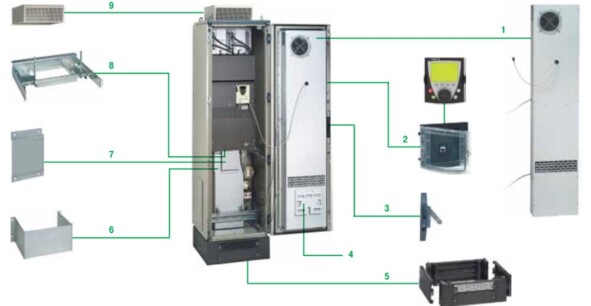

Комплект включает в себя:
- теплообменник “воздух/воздух” (кроме комплектов VW3 A9 541 и VW3 A9 542);
- выносной комплект для графического терминала IP 65;
- дверную ручку, механизм открывания которой имеет нажимную кнопку;
- контейнер для хранения документации;
- основание;
- внутренний вентиляционный канал;
- пластину ЭМС;
- кронштейн для преобразователя;
- воздухозаборник на крыше;
- воздухозаборник на лицевой поверхности;
- дополнительный источник питания c 24 В, 600 мA;
- крепеж;
- уплотнители;
- комплект технический документации, содержащий спецификации электрические схемы и механические чертежи.
Наименование | Для применения с ПЧ | Размеры | Артикул | Масса |
Ш x В x Г, мм | кг | |||
Комплектный шкаф IP 54 | ATV 71HD90N4 (1) | 600 x 2362 x 642 | VW3 A9 541 | 220 |
ATV 71HC11N4 (1) | 600 x 2362 x 642 | VW3 A9 542 | 220 | |
ATV 71HC13N4 (1) | 600 x 2362 x 642 | VW3 A9 543 | 252 | |
ATV 71HC16N4 (1) | 600 x 2362 x 642 | VW3 A9 544 | 252 | |
ATV 71HC20N4 (1) без тормозного модуля | 800 x 2362 x 642 | VW3 A9 545 | 300 | |
ATV 71HC25N4 (1) без тормозного модуля | ||||
ATV 71HC28N4 (1) без тормозного модуля | ||||
ATV 71HC20N4 (1) с тормозным модулем VW3 A7 101 (2) | 800 x 2362 x 642 | VW3 A9 546 | 300 | |
ATV 71HC25N4 (1) с тормозным модулем VW3 A7 101 (2) | ||||
ATV 71HC28N4 (1) с тормозным модулем VW3 A7 101 (2) | ||||
ATV 71HC31N4 (1) без тормозного модуля | 1000 x 2362 x 642 | VW3 A9 547 | 360 | |
ATV 71HC40N4 (1) без тормозного модуля | ||||
ATV 71HC50N4 (1) без тормозного модуля | 1200 x 2362 x 642 | VW3 A9 548 | 470 | |
Тормозной модуль VW3 A7 102 | 600 x 2362 x 642 | VW3 A9 549 (3) | 252 | |
Пустой дополнительный шкаф шириной 600 мм | Дополнительное оборудование и принадлежности | 600 x 2209 x 642 | VW3 A9 550 | 200 |
Пустой дополнительный шкаф шириной 800 мм | Дополнительное оборудование и принадлежности | 800 x 2209 x 642 | VW3 A9 551 | 210 |
(1) Преобразователь заказывается отдельно.
(2) Тормозной модуль для ПЧ ATV 71HC31N4 - HC50N4 заказывается отдельно.
(3) Комплектный шкаф VW3 A9 549 предназначен для тормозного модуля VW3 A7 102 преобразователей большой мощности ATV 71HC31N4 - HC50N4; он устанавливается слева от комплектного шкафа VW3 A9 547 или VW3 A9 548. Тормозной модуль заказывается отдельно.

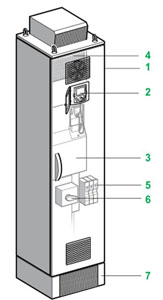

Преобразователь частоты Altivar 71 plus комплектный шкаф IP 54, готовый к применению
![Altivar 71 plus комплектный шкаф IP 54, готовый к применению Altivar 71 plus комплектный шкаф IP 54, готовый к применению](images/Altivar71-Plus-shkaf-IP-23-54_i8y6tqix.jpg)
Преобразователи частоты Altivar 71 могут также поставляться в сертифицированных шкафах исполнении IP 54, готовых к применению, что позволяет получить степень защиты IP 54 для ПЧ Altivar 71 исполнения IP 20.
Эта гамма ПЧ была разработана с целью предложения простого и экономичного готового к применению решения с минимальным временем ввода в эксплуатацию. Шкафы поставляются готовыми к подключению, монтаж осуществляется легко и быстро.
Эта стандартная версия обеспечивает сдачу оборудования в кратчайшие сроки.
Она предназначена для двигателей мощностью от 90 до 500 кВт с трехфазным питанием 380 - 415 В
Эта гамма ПЧ была разработана с целью предложения простого и экономичного готового к применению решения с минимальным временем ввода в эксплуатацию. Шкафы поставляются готовыми к подключению, монтаж осуществляется легко и быстро.
Эта стандартная версия обеспечивает сдачу оборудования в кратчайшие сроки.
Она предназначена для двигателей мощностью от 90 до 500 кВт с трехфазным питанием 380 - 415 В
- укомплектованный и смонтированный шкаф Sarel модели Spacial SF
- выносной комплект для графического терминала IP 65
- преобразователь с радиатором ATV 71HD90N4 - HC50N4
- сетевой дроссель
- клеммники двигателя
- автоматический выключатель
- цоколь
Степень защиты | Для применения с ПЧ | Размеры | Артикул | Масса |
Ш x В x Г, мм | кг | |||
Трехфазное напряжение питания:
380-415 В, 50/60 Гц | ||||
IP54 | ATV 71HD90N4 | 600 x
2362 x 642 | ATV71ES5D90N4 | 300 |
ATV
71HC11N4 | 600 x
2362 x 642 | ATV
71ES5C11N4 | 300 | |
ATV
71HC13N4 | 600 x
2362 x 642 | ATV71ES5C13N4 | 320 | |
ATV
71HC16N4 | 600 x
2362 x 642 | ATV
71ES5C16N4 | 330 | |
ATV
71HC20N4 | 800 x
2362 x 642 | ATV71ES5C20N4 | 440 | |
ATV
71HC25N4 | 800 x
2362 x 642 | ATV71ES5C25N4 | 440 | |
ATV
71HC28N4 | 800 x
2362 x 642 | ATV71ES5C28N4 | 440 | |
ATV
71HC31N4 | 1400
x 2362 x 642 | ATV71ES5C31N4 | 700 | |
ATV
71HC40N4 | 1400
x 2362 x 642 | ATV71ES5C40N4 | 720 | |
ATV
71HC50N4 | 1400
x 2362 x 642 | ATV71ES5C50N4 | 850 |

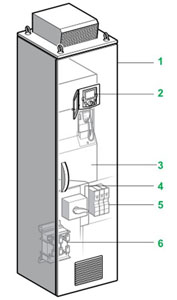

Комплектные преобразователи частоты Altivar71 Plus в шкафах IP 23 (IP 54) с раздельной системой охлаждения
![Altivar71 Plus в шкафах IP 23 (IP 54) с раздельной системой охлаждения Altivar71 Plus в шкафах IP 23 (IP 54) с раздельной системой охлаждения](images/Altivar71-Plus-shkaf-IP-23-54_i8y6tqix.jpg)
Гамма ПЧ Altivar 71 Plus с раздельными воздушными каналами охлаждения разработана для эксплуатации в неблагоприятных запыленных условиях окружающей среды. Преобразователи частоты Altivar 71 поставляются в шкафах исполнения IP 23 или IP 54. Комплектация этих шкафов вспомогательным оборудованием облегчает их ввод в эксплуатацию и, в частности, гарантирует хорошую вентиляцию. Шкаф поставляется готовым к подключению.
- укомплектованный и смонтированный шкаф Sarel модели Spacial SF;
- выносной комплект для графического терминала IP 65;
- преобразователь с радиатором ATV 71HD90N4D - HC50N4D или ATV 71HC11Y - HC63Y;
- дроссель постоянного тока 4 (ATV 71EXS5N4) или сетевой дроссель в дополнительном шкафу (ATV 71EXS5N и ATV 71EXS5Y);
- клеммники двигателя;
- разъединитель с быстродействующими предохранителями;
- цоколь
Данное дополнительное оборудование устанавливается в шкаф вне зависимости от его модели без всякой необходимости его изменения:
- адаптер для дискретных входов a 115 В;
- интерфейсные карты цифрового датчика;
- карты расширения входов-выходов;
- насосные карты и программируемая карта встроенного контроллера (Controller inside);
- коммуникационные карты Modbus TCP Daisy Chain, EtherNet/IP, DeviceNet, InterBus, CC-Link, Modbus/Uni-Telway, ProFIBUS DP V0 или V1, LoNWorKS, METASYS N2, APoGEE FLN, BACnet;
- реле безопасности Preventa типа AC или Preventa типа ATE;
- температурное реле PT100, термозонд PTC;
- обогрев двигателя;
- дополнительный источник питания c 24 В;
- кнопка аварийной остановки;
- освещение шкафа;
- переключатель с ключом (местное/дистанционное);
- цепь питания для внешнего вентилятора.
Это оборудование зависит от типа преобразователя частоты. Применение некоторых элементов из данного перечня может привести к необходимости изменения габаритов шкафа:
- тормозной модуль;
- ручка разъединителя;
- автоматический выключатель;
- сетевой контактор;
- трансформатор для цепи управления;
- амперметр;
- обогрев шкафа;
- дроссель двигателя;
- синусный фильтр;
- кондиционер.
Степень защиты | Сетевое питание | Для применения с ПЧ | Размеры Ш x В x Г | Артикул | Масса |
Макс. лин.ток к.з. (2), кА | мм | кг | |||
Трехфазное напряжение питания: 380-415 В, 50/60 Гц | |||||
IP 54 | 50 | ATV 71HD90N4 | 600 x 2362 x 642 | ATV71EXS5D90N4 | 310 |
ATV 71HC11N4 | 600 x 2362 x 642 | ATV 71EXS5C11N4 | 310 | ||
ATV 71HC13N4 | 600 x 2362 x 642 | ATV 71EXS5C13N4 | 335 | ||
ATV 71HC16N4 | 600 x 2362 x 642 | ATV71EXS5C16N4 | 345 | ||
ATV 71HC20N4 | 800 x 2362 x 642 | ATV71EXS5C20N4 | 400 | ||
ATV 71HC25N4 | 800 x 2362 x 642 | ATV71EXS5C25N4 | 480 | ||
ATV 71HC28N4 | 800 x 2362 x 642 | ATV71EXS5C28N4 | 480 | ||
ATV 71HC31N4 | 1400 x 2362 x 642 | ATV 71EXS5C31N4 | 745 | ||
ATV 71HC40N4 | 1400 x 2362 x 642 | ATV71EXS5C40N4 | 765 | ||
ATV 71HC50N4 | 1600x2362x642 | ATV71EXS5C50N4 | 900 | ||
IP 23 или IP 54 | 100 | ATV 71EC50N4 (3) | 1800x2009x642 | ATV71EXA«C50N4 | 950 |
ATV 71EC63N4 (3) | 1800x2009x642 | ATV71EXA«C63N4 | 950 | ||
ATV 71EC71N4 (3) | 3400x2009x642 | ATV 71EXA«C71N4 | 1925 | ||
ATV 71EC90N4 (3) | 3400x2009x642 | ATV71EXA«C90N4 | 1925 | ||
ATV 71EM11N4 (3) | 3400x2009x642 | ATV 71EXA«M11N4 | 1925 | ||
ATV 71EM13N4 (3) | 3400x2009x642 | ATV 71EXA«M13N4 | 1925 | ||
Трехфазное напряжение питания: 500 В, 50/60 Гц | |||||
IP 54 | 50 | ATV 71HC11Y | 1000 x 2362 x 642 | ATV71EXS5D90N | 435 |
ATV 71HC13Y | 1000 x 2362 x 642 | ATV 71EXS5C11N | 435 | ||
ATV 71HC16Y | 1000 x 2362 x 642 | ATV 71EXS5C13N | 485 | ||
ATV 71HC20Y | 1200 x 2362 x 642 | ATV71EXS5C16N | 570 | ||
ATV 71HC25Y | 1200 x 2362 x 642 | ATV71EXS5C20N | 620 | ||
ATV 71HC31Y | 1200 x 2362 x 642 | ATV71EXS5C25N | 620 | ||
ATV 71HC40Y | 1600 x 2362 x 642 | ATV 71EXS5C31N | 620 | ||
ATV 71HC50Y | 1600 x 2362 x 642 | ATV71EXS5C40N | 1000 | ||
ATV 71HC63Y | 1600 x 2362 x 642 | ATV71EXS5C50N | 1000 | ||
IP 23 или IP 54 | 100 | ATV 71EC63Y (3) | 1800x2009x642 | ATV71EXA«C50N | 950 |
ATV 71EC80Y (3) | 1800x2009x642 | ATV71EXA«C63N | 950 | ||
ATV 71EM10Y (3) | 1800x2009x642 | ATV71EXA«C80N | 950 | ||
ATV 71EM12Y (3) | 3400x2009x642 | ATV71EXA«C90N | 1925 | ||
ATV 71EM15Y (3) | 3400x2009x642 | ATV 71EXA«M11N | 1925 | ||
ATV 71EM18Y (3) | 3400x2009x642 | ATV 71EXA«M13N | 1925 | ||
ATV 71EM20Y (3) | 3400x2009x642 | ATV 71EXA«M13N | 1925 | ||
Трехфазное напряжение питания: 690
В, 50/60 Гц | |||||
IP 54 | 50 | AT/
71HC11Y | 1000x2362x642 | ATV71EXS5C11Y | 435 |
AT/
71HC13Y | 1000x2362x642 | ATV71EXS5C13Y | 485 | ||
AT/
71HC16Y | 1000x2362x642 | ATV71EXS5C16Y | 485 | ||
AT/
71HC20Y | 1200x2362x642 | ATV71EXS5C20Y | 570 | ||
AT/
71HC25Y | 1200x2362x642 | ATV71EXS5C25Y | 620 | ||
AT/
71HC31Y | 1200x2362x642 | ATV71EXS5C31Y | 620 | ||
AT/
71HC40Y | 1200x2362x642 | ATV71EXS5C40Y | 910 | ||
AT/
71HC50Y | 1600x2362x642 | ATV71EXS5C50Y | 1000 | ||
AT/
71HC63Y | 1600x2362x642 | ATV71EXS5C63Y | 1000 | ||
IP 23 или IP 54 | 100 | AT/
71EC63Y (3) | 1800x2009x642 | ATV71EXA»C63Y | 950 |
AT/ 71EC80Y (3) | 1800x2009x642 | ATV71EXA»C80Y | 950 | ||
AT/
71EM10Y (3) | 1800x2009x642 | ATV
71EXA»M10Y | 950 | ||
AT/
71EM12Y (3) | 3400
x 2009 x 642 | ATV
71EXA»M12Y | 1925 | ||
AT/
71EM15Y (3) | 3400
x 2009 x 642 | ATV
71EXA»M15Y | 1925 | ||
AT/
71EM18Y (3) | 3400
x 2009 x 642 | ATV
71EXA»M18Y | 1925 | ||
AT/ 71EM20Y (3) | 3400
x 2009 x 642 | ATV 71EXA»M20Y | 1925 |
(1)
Для получения полного каталожного номера шкафа замените p на 2 для исполнения
IP 23 или на 5 для IP 54. Например:
для исполнения IP 23 каталожный номер ПЧ ATV 71EXA p C63N4 становится следующим ATV
71EXA2C63N4.
(2) Данные значения приведены для используемых на входе предохранителей
(3) Каталожный номер преобразователя, устанавливаемого в шкафу; он не может заказываться отдельно.
(2) Данные значения приведены для используемых на входе предохранителей
(3) Каталожный номер преобразователя, устанавливаемого в шкафу; он не может заказываться отдельно.
Комплектные преобразователи частоты Altivar71 Plus в шкафах IP 23 (IP 54) компактного исполнения
![Altivar71 Plus в шкафах IP 23 (IP 54) компактного исполнения Altivar71 Plus в шкафах IP 23 (IP 54) компактного исполнения](images/Altivar71-Plus-compact-IP-23-IP-54.jpg)
Предложение по ПЧ ATV 71EXC**** состоит из шкафа компактного исполнения со степенью защиты IP 23 или IP 54 для промышленной сферы и инфраструктуры. Преобразователи частоты Altivar 71 поставляются в шкафах исполнения IP 23 или IP 54, укомплектованных вспомогательным оборудованием, что облегчает их ввод в эксплуатацию и, в частности, гарантирует хорошую вентиляцию. Шкаф поставляется готовым к подключению.
- укомплектованный и смонтированный шкаф Sarel модели Spacial SF;
- выносной комплект для графического терминала IP 65;
- преобразователь с радиатором ATV 71HD90N4D - HC50N4D или ATV 71HC11Y - HC63Y;
- разъединитель с быстродействующими предохранителями;
- клеммники двигателя;
- сетевой дроссель.
Данное дополнительное оборудование устанавливается в шкаф вне зависимости от его модели без всякой необходимости его изменения:
- адаптер для дискретных входов a 115 В;
- интерфейсные карты цифрового датчика;
- карты расширения входов-выходов;
- программируемая карта встроенного контроллера (Controller inside);
- коммуникационные карты Modbus TCP Daisy Chain, EtherNet/IP, DeviceNet, InterBus, CC-Link, Modbus/Uni-Telway, ProFIBUS DP V0 или V1, EtherCAT;
- реле безопасности Preventa типа AC” или Preventa типа ATE;
- температурное реле PT100, термозонд PTC;
- обогрев двигателя;
- дополнительный источник питания c 24 В;
- кнопка аварийной остановки;
- освещение шкафа;
- переключатель с ключом (местное/дистанционное);
- цепь питания для внешнего вентилятора.
Это оборудование зависит от типа преобразователя частоты. Применение некоторых элементов из данного перечня может привести к необходимости изменения габаритов шкафа:
- тормозной модуль;
- ручка разъединителя;
- автоматический выключатель;
- сетевой контактор;
- трансформатор для цепи управления;
- амперметр;
- обогрев шкафа;
- дроссель двигателя;
- синусный фильтр;
- цоколь
Степень защиты | Сетевое питание | Для применения с ПЧ | Размеры Ш x В x Г | Артикул | Масса |
Макс. лин.ток к.з. (1), кА | мм | кг | |||
Трехфазное напряжение питания: 380-415 В, 50/60 Гц | |||||
IP 23 | 100 | ATV
71HD90N4D | 600 x
2162 x 642 | ATV71EXC2D90N4 | 315 |
ATV
71HC11N4D | 600 x
2162 x 642 | ATV71EXC2C11N4 | 315 | ||
ATV
71HC13N4D | 600 x
2162 x 642 | ATV71EXC2C13N4 | 335 | ||
ATV
71HC16N4D | 600 x
2162 x 642 | ATV71EXC2C16N4 | 350 | ||
ATV
71HC20N4D | 800 x
2162 x 642 | ATV71EXC2C20N4 | 385 | ||
ATV
71HC25N4D | 800 x
2162 x 642 | ATV71EXC2C25N4 | 485 | ||
ATV
71HC28N4D | 800 x
2162 x 642 | ATV71EXC2C28N4 | 485 | ||
ATV
71HC31N4D | 1200
x 2162 x 642 | ATV
71EXC2C31N4 | 640 | ||
ATV71HC40N4D | 1200
x 2162 x 642 | ATV71EXC2C40N4 | 680 | ||
ATV71HC50N4D | 1200
x 2162 x 642 | ATV71EXC2C50N4 | 805 | ||
IP 54 | 100 | ATV
71HD90N4D | 600 x
2262 x 642 | ATV71EXC5D90N4 | 325 |
ATV
71HC11N4D | 600 x
2262 x 642 | ATV71EXC5C11N4 | 325 | ||
ATV
71HC13N4D | 600 x
2262 x 642 | ATV71EXC5C13N4 | 345 | ||
ATV
71HC16N4D | 600 x
2262 x 642 | ATV71EXC5C16N4 | 360 | ||
ATV71HC20N4D | 800 x
2262 x 642 | ATV71EXC5C20N4 | 390 | ||
ATV71HC25N4D | 800 x
2262 x 642 | ATV71EXC5C25N4 | 485 | ||
ATV
71HC28N4D | 800 x
2262 x 642 | ATV71EXC5C28N4 | 485 | ||
ATV
71HC31N4D | 1200
x 2262 x 642 | ATV
71EXC5C31N4 | 660 | ||
ATV
71HC40N4D | 1200
x 2262 x 642 | ATV
71EXC5C40N4 | 700 | ||
ATV 71HC50N4D | 1200
x 2262 x 642 | ATV 71EXC5C50N4 | 835 | ||
Трехфазное напряжение питания: 500
В, 50/60 Гц | |||||
IP 23 | 100 | ATV
71HC11Y | 600 x
2162 x 642 | ATV71EXC2D90N | 365 |
ATV
71HC13Y | 600 x
2162 x 642 | ATV
71EXC2C11N | 415 | ||
ATV
71HC16Y | 600 x
2162 x 642 | ATV71EXC2C13N | 415 | ||
ATV
71HC20Y | 800 x
2162 x 642 | ATV71EXC2C16N | 500 | ||
ATV
71HC25Y | 800 x
2162 x 642 | ATV71EXC2C20N | 550 | ||
ATV
71HC31Y | 800 x
2162 x 642 | ATV71EXC2C25N | 550 | ||
ATV
71HC40Y | 1200
x 2162 x 642 | ATV
71EXC2C31N | 825 | ||
ATV
71HC50Y | 1200
x 2162 x 642 | ATV71EXC2C40N | 915 | ||
ATV 71HC63Y | 1200
x 2162 x 642 | ATV71EXC2C50N | 915 | ||
IP 54 | 100 | ATV
71HC11Y | 600 x
2162 x 642 | ATV71EXC5D90N | 360 |
ATV
71HC13Y | 600 x
2162 x 642 | ATV
71EXC5C11N | 410 | ||
ATV
71HC16Y | 600 x
2162 x 642 | ATV71EXC5C13N | 410 | ||
ATV
71HC20Y | 800 x
2162 x 642 | ATV71EXC5C16N | 500 | ||
ATV
71HC25Y | 800 x
2162 x 642 | ATV71EXC5C20N | 550 | ||
ATV
71HC31Y | 800 x
2162 x 642 | ATV71EXC5C25N | 550 | ||
ATV
71HC40Y | 1200
x 2162 x 642 | ATV71EXC5C31N | 855 | ||
ATV
71HC50Y | 1200
x 2162 x 642 | ATV71EXC5C40N | 945 | ||
ATV 71HC63Y | 1200
x 2162 x 642 | ATV71EXC5C50N | 945 | ||
Трехфазное напряжение питания: 690
В, 50/60 Гц | |||||
IP 23 | 100 | ATV
71HC11Y | 600 x
2162 x 642 | ATV71EXC2C11Y | 365 |
ATV
71HC13Y | 600 x
2162 x 642 | ATV71EXC2C13Y | 415 | ||
ATV
71HC16Y | 600 x
2162 x 642 | ATV71EXC2C16Y | 415 | ||
ATV
71HC20Y | 800 x
2162 x 642 | ATV
71EXC2C20Y | 500 | ||
ATV
71HC25Y | 800 x
2162 x 642 | ATV71EXC2C25Y | 550 | ||
ATV
71HC31Y | 800 x
2162 x 642 | ATV71EXC2C31Y | 550 | ||
ATV
71HC40Y | 1200
x 2162 x 642 | ATV71EXC2C40Y | 825 | ||
ATV
71HC50Y | 1200
x 2162 x 642 | ATV71EXC2C50Y | 915 | ||
ATV 71HC63Y | 1200
x 2162 x 642 | ATV 71EXC2C63Y | 915 | ||
IP 54 | 100 | ATV
71HC11Y | 600 x
2262 x 642 | ATV71EXC5C11Y | 360 |
ATV
71HC13Y | 600 x
2262 x 642 | ATV71EXC5C13Y | 410 | ||
ATV
71HC16Y | 600 x
2262 x 642 | ATV71EXC5C16Y | 410 | ||
ATV
71HC20Y | 800 x
2262 x 642 | ATV
71EXC5C20Y | 500 | ||
ATV
71HC25Y | 800 x
2262 x 642 | ATV
71EXC5C25Y | 550 | ||
ATV
71HC31Y | 800 x
2262 x 642 | ATV
71EXC5C31Y | 550 | ||
ATV
71HC40Y | 1200
x 2262 x 642 | ATV
71EXC5C40Y | 855 | ||
ATV
71HC50Y | 1200
x 2262 x 642 | ATV
71EXC5C50Y | 945 | ||
ATV 71HC63Y | 1200
x 2262 x 642 | ATV 71EXC5C63Y | 945 |
(1) Данные значения приведены для используемых на входе предохранителей
