Частотный преобразователь Fuji-electric серии Frenic-Mega

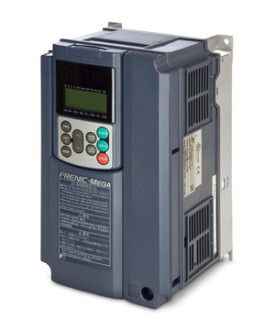

Частотные преобразователи Fuji-electric Frenic-Mega
Частотные преобразователи Fuji-electric Frenic-Mega
Параметры: 3ф 380..480 В 50/60 Гц (0,4..710 кВт)

Преимущества:
• Вход безопасного останова (по стандарту EN/ISO13849- PL = d, категория 3)
• Преобразователи частоты во всем диапазоне мощностей оснащаются встроенным ЭМС-фильтром (по стандарту EN 61800-3, категория C3)
• Режим векторного управления без датчиков обратной связи (100 % крутящий момент при частоте 0 Гц)
• Расширенные функции ПИД-регулирования (управление плавающим роликом)
• Функция управления тормозом
• Логические схемы для логического объединения функций на входе и на выходе и таймера задержки (10 шагов)
• Функция позиционирования (при использовании энкодера)
• Три слота для доп. устройств (ДУП, промышленная шина, доп. входы и выходы)
• Съемные клеммы (зажимные) для управляющих
• Внешний ЭМС-фильтр (в ПЧ мощностью до 22 кВт) для соответствия требованиям по ЭМС (EN 61800-3, категория C2)
• Базовая панель управления со светодиодным дисплеем, встроенным портом USB и функцией копирования (один полный набор функций, параметров работы, техобслуживания и аварий)
• Дополнительная панель управления с ЖК-/светодиодным дисплеем, хорошей читабельностью и функцией копирования (три полных набора функций)

Применение частотных преобразователей серии Frenic-Mega
Вентиляторы:
Компрессор
Система кондиционирования воздуха
Осушитель
Дымосос
Вентиляторы для регулирования температуры печей
Крышные вентиляторы с групповым управлением
Холодильная установка
Встроенный вентилятор обдува в оборудовании производства пленок
Вентилятор градирни
Вентилятор в составе системы вентиляции
Разделяющий вентилятор

Металлорежущие станки:
Поворотные столы
Блоки позиционирования
Станки сверления печатных плат
Намоточные станки
Прессовое оборудование

Электронасосы:
Холодильные машины
Погружные насосы
Вакуумные насосы
Насосы для фонтанов
Насосы охлаждающей воды
Циркуляционные насосы горячей воды
Скважинные насосы
Системы орошения
Системы очистки воды
Насос с постоянный расходом
Шламовый насос
Насос с приводом от солнечной батареи

Конвейерное оборудование:
Подъемные краны (перемещение, подъем, горизонтальное перемещение)
Автоматизированные склады
Конвейеры (ленточные, цепные, шнековые, роликовые)
Лифтовое оборудование
Автопарковки
Грузоподъемный механизм
Автоматические двери
Ставни
Химическое оборудование/деревообрабатывающие станки:
Оборудование для смешивания жидкостей
Экструдеры
Вибраторы
Центробежные сепараторы
Оборудование для нанесения покрытий
Натяжные ролики
Фрезерный станок
Продольно-строгальные станки

Упаковочные станки:
Оборудование для индивидуальной упаковки/оборудование для внутренней упаковки
Упаковочные станки
Станок для наружной упаковки

Оборудование для обработки пищевых продуктов:
Оборудование для смешивания кормов
Оборудование для нарезания пищевых продуктов
Оборудование для обработки зерна
Оборудование для обработки чая
Оборудование для шлифования риса
Оборудование для сортировки риса

Оборудование производства бумаги/текстильные станки:
Прядильные станки
Вязальные станки
Оборудование для печатания на тканях
Промышленное швейное оборудование
Продольно-резательный станок

Прочее оборудование:
Оборудование для автоматического смешивания пищевых продуктов/лекарственных препаратов
Стиральные машины для коммерческого использования
Оборудование для офсетной печати
Брошюровочно-переплетный станок
Оборудование для мойки автомобилей
Измельчители
Посудомоечные машины
Тестовое оборудование
Дробилки

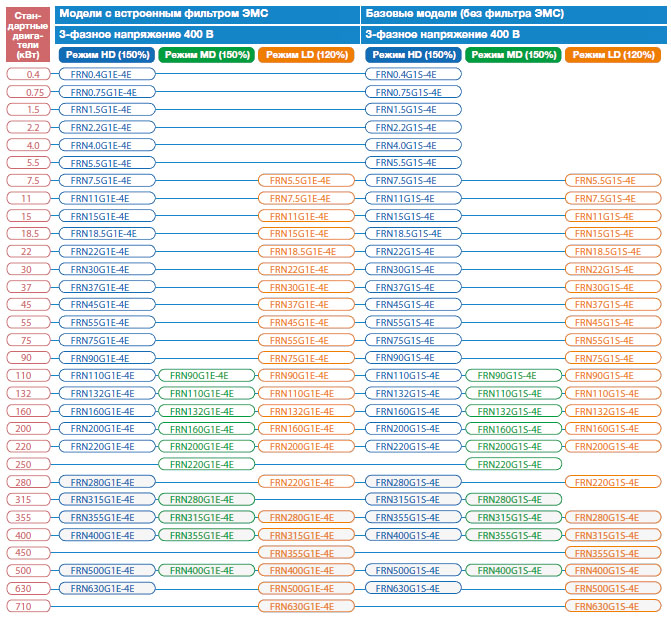

Технические характеристики Frenic-Mega
Модели с встроенным фильтром ЭМС:
3-фазное напряжение 400 В
(от 0,4 до 55 кВт) Режим HD для повышенной нагрузки
Параметр
Характеристики
Tип (FRNG1E-4E)
0,4
0,75
1,5
2,2
4,0
5,5
7,5
11
15
18,5
22
30
37
45
55
Номинальная мощность двигателя [кВт] (*1)
0,40,751,52,24,05,57,5111518,52230374555
Выходы
Номинальная мощность [кВA] (*2)
1,11,92,84,16,810141824293445576985
Номинальное напряжение [В] (*3)
Трехфазное 380–480 В (с функцией AVR – автоматическое поддержание напряжения)
Номинальный ток [A]
1,52,545,5913,518,524,5323945607591112
Перегрузочная способность
150% - 1 мин., 200% - 3,0 с
Номинальная частота [Гц]
50, 60 Гц
Входы
Питание основной цепи
Фазы, напряжение, частота
3 фазы, 380–480 В, 50/60 Гц
Дополнительный вход источника питания
Фазы, напряжение, частота
-
1 фаза 380–480 В, 50/60 Гц
Доп. вход питания вентилятора
Фазы, напряжение, частота (*5)
-
Допустимые отклонения
напряжения / частоты
Напряжение: от +10 до -15 % (Несимметрия напряжений не более 2 % (*6)), частота: от +5 до -5 %
Номинальный ток [A] (*7)
с DCR0,851,63,04,57,510,614,421,128,835,542,257,068,583,2102
без DCR1,73,15,98,213,017,323,23343,852,380,677,994,3114140
Треб. мощность источника питания [кВА] (*8)
с DCR0,61,22,13,25,27,4101520253040485871
Торможение
Крутящий момент [%] (*9)
150%100%20%10-15%
Тормозной транзистор
Встроенный
-
Минимальное омическое значение [Ом]
200180966448322416-
Крутящий момент [%]
180%180%180%180%180%180%180%180%-
Встроенный тормозной резистор
720 Ом470 Ом
160 Ом
160 Ом


-



Время торможения


-



Стандартный
рабочий цикл (%ED)
5353232


-


Торможение постоянным током
Пусковая частота: от 0,0 до 60,0 Гц, время торможения: от 0,0 до 30,0 сек., уровень торможения: от 0 до 100 %
Фильтр ЭМС
Соответствие стандарту ЭМС: Категория C3 – только выбросы и 2-я окружающая среда – устойчивость.
(EN 61800-3:2004)
Дроссель звена постоянного тока (DCR) (*10)
Опция
Применяемые стандарты безопасности
UL 508C, C22.2 № 14, EN 50178:1997
Исполнение (IEC 60529)
IP20 (IEC 60529) закрытое, UL открытое (UL50)
IP00 открытое,UL открытое
Способ охлаждения
Естественное
охлаждение
Охлаждение с помощью вентилятора
Вес/масса [кг]
1,82,12,72,93,26,86,96,210,510,511,226273233
(от 75 до 630 кВт) Режим HD для повышенной нагрузки
Параметр
Характеристики
Tип (FRNG1E-4E)
75
90
110
132
160
200
220
280
315
355
400
500
630
Номинальная мощность двигателя [кВт] (*1)
7590110132160200220280315355400500630
Выходы
Номинальная мощность [кВA] (*2)
114134160192231287316396445495563731891
Номинальное напряжение [В] (*3)
Трехфазное 380–480 В (с функцией AVR – автоматическое поддержание напряжения)
Номинальный ток [A]
1501762102533013774155205856507409601170
Перегрузочная способность
150% - 1 мин., 200% - 3,0 с
Номинальная частота [Гц]
50, 60 Гц
Входы
Питание основной цепи
Фазы, напряжение, частота
3 фазы, 380–480 В, 50/60 Гц
Дополнительный вход источника питания
Фазы, напряжение, частота
1 фаза 380–480 В, 50/60 Гц
Дополнительный вход питания
вентилятора
Фазы, напряжение, частота (*5)
1 фаза, 380–440 В/50 Гц
1 фаза, 380–480 В/60 Гц
Допустимые отклонения
напряжения / частоты
Напряжение: от +10 до -15 % (Несимметрия напряжений не более 2 % (*6)), частота: от +5 до -5 %
Номинальный ток [A] (*7)
с DCR1381642012382863573905005596287058811115
без DCR-------------
Требуемая мощность
источника питания [кВА] (*8)
с DCR96114140165199248271347388436
489
611773
Торможение
Крутящий момент [%] (*9)
10 - 15%
Тормозной транзистор
-
Минимальное омическое значение [Ом]
-
Крутящий момент [%]
-
Торможение постоянным током
Пусковая частота: от 0,0 до 60,0 Гц, время торможения: от 0,0 до 30,0 сек., уровень торможения: от 0 до 100 %
Фильтр ЭМС
Соответствие стандарту ЭМС: Категория C3 – только выбросы и 2-я окружающая среда – устойчивость.
(EN 61800-3:2004)
Дроссель звена постоянного тока (DCR) (*10)
Стандартная принадлежность
Применяемые стандарты безопасности
UL 508C, C22.2 № 14, EN 50178:1997
Исполнение (IEC 60529)
IP00 открытое, UL открытое
Способ охлаждения
Охлаждение с помощью вентилятора
Вес/масса [кг]
426264103103144144





*1) Стандартный 4-полюсный двигатель компании Fuji
*2) Номинальную мощность вычисляют, принимая номинальное напряжение на выходе за 220 В для 3-фазной модели серии 200 В и за 440 В для 3-фазной модели серии 400 В.
*3) Напряжение на выходе не может превышать напряжение источника питания.
*5) Дополнительный вход источника питания используется как вход питания вентилятора переменного тока при работе устройства, например, ШИМ-рекуператора с высоким коэффициентом мощности, с функцией рекуперации энергии. (Обычно не используется.)
*6) Коэффициент несимметрии фазных напряжений [%] = (максимальное напряжение [В] – минимальное напряжение [В])/среднее 3-фазное напряжение [В] x 67 (См. IEC 61800-3.) Использовать дроссель звена постоянного тока (DCR) (ACR:опция), если коэффициент несимметрии 2–3 %.
*7) Значение вычисляют, принимая, что преобразователь подключен к источнику питания мощностью 500 кВА (или в 10 раз больше мощности преобразователя, если мощность преобразователя превышает 50 кВА) и %X равен 5 %.
*8) Достигается при использовании дросселя звена постоянного тока.
*9) Средний тормозной момент достигается при использовании двигателя. (Зависит от к.п.д. двигателя.)
*10) Дроссель звена постоянного тока мощностью 55 кВт является опциональным устройством для моделей, рассчитанных на повышенную нагрузку (HD), и стандартной принадлежностью для моделей, рассчитанных на пониженную нагрузку (LD).
(от 90 до 400 кВт) Режим MD для средней нагрузки
Параметр
Характеристики
Tип (FRNG1E-4E)
90
110
132
160
200
220
280
315
355
400
Номинальная мощность двигателя [кВт] (*2)
110132160200250250315355400450
Выходы
Номинальная мощность [кВA] (*3)
16092231287356356445495563640
Номинальное напряжение [В] (*4)
Трехфазное 380–480 В (с функцией AVR – автоматическое поддержание напряжения)
Номинальный ток [A]
210253304377468468585650740840
Перегрузочная способность
150% - 1 мин.
Входы
Питание основной цепи
Фазы, напряжение, частота
3 фазы, 380-440 В, 50 Гц
3 фазы, 380-480 В, 60 Гц
Допустимые отклонения
напряжения / частоты
Напряжение: от +10 до -15 % (Несимметрия напряжений не более 2 % (*6)), частота: от +5 до -5 %
Требуемая мощность
источника питания [кВА] (*7)
с DCR140165199248271308388436489547
Торможение
Крутящий момент [%] (*8)
10 - 15%
Тормозной транзистор
-
Фильтр ЭМС
Соответствие директивам по ЭМС, эмиссия и устойчивость: Категория C3 (среда 2) (EN 61800-3:2004)
Дроссель звена постоянного тока (DCR)
Опция (*9)
Применяемые стандарты безопасности
UL 508C, C22.2 № 14, EN 50178:1997
Исполнение (IEC 60529)
IP00, UL открытое
Способ охлаждения
Охлаждение с помощью вентилятора
Вес/масса [кг]
6264103103144144



*2) Стандартный 4-полюсный двигатель компании Fuji
*3) Номинальную мощность вычисляют, принимая номинальное напряжение на выходе за 220 В для модели серии 200 В и за 440 В для модели серии 400 В.
*4) Напряжение на выходе не может превышать напряжение источника питания.
*6) Дисбаланс [%] = (макс. напряжение [В] – мин. напряжение [В]/среднее 3-фазное напряжение [В] X 67 (См. IEC 61800-3.) Если это значение находится между 2 и 3 %, использовать опциональный входной дроссель (ACR).
*7) При использовании дросселя звена постоянного тока (DCR).
*8) Средний тормозной момент достигается при использовании двигателя. (Зависит от к.п.д. двигателя.)
*9) Дроссель звена постоянного тока является опциональным устройством. Однако ПЧ мощностью 75 кВт и выше требуют обязательного подключения дросселя DCR. Следует убедиться, что дроссель подключен к этим ПЧ.
(от 5,5 до 55 кВт) Режим LD для пониженной нагрузки
Параметр
Характеристики
Tип (FRNG1E-4E)
5,5
7,5

15
18,5
22
30
37
45
55
Номинальная мощность двигателя [кВт] (*1)
7,5111518,5223037455575
Выходы
Номинальная мощность [кВA] (*2)
121722283345576985114
Номинальное напряжение [В] (*3)
Трехфазное 380–480 В (с функцией AVR – автоматическое поддержание напряжения)
Номинальный ток [A]
16,52330,53745607591112150
Перегрузочная способность
120% - 1 мин.
Номинальная частота [Гц]
50, 60 Гц
Входы
Питание основной цепи
Фазы, напряжение, частота
3 фазы, 380-480 В, 50/60 Гц
Дополнительный вход источника питания
Фазы, напряжение, частота
1 фаза, 380-480 В, 50/60 Гц
Дополнительный вход питания
вентилятора (Фазы, напряжение, частота (*5))
-
Допустимые отклонения
напряжения / частоты
Напряжение: от +10 до -15 % (Несимметрия напряжений не более 2 % (*6)), частота: от +5 до -5 %
Номинальный ток [A] (*7)
с DCR14,421,128,835,542,257,068,583,2102138
без DCR23,233,043,852,360,677,994,3114140-
Требуемая мощность
источника питания [кВА] (*8)
с DCR10152025304048587196
Торможение
Крутящий момент [%] (*9)
70%15%7-12%
Тормозной транзистор
Встроенный
-
Минимальное омическое значение [Ом]
644832241616-
Крутящий момент [%]
130%120%130%140%150%130%



Встроенный тормозной резистор
0-




Время торможения3,7 с3,4 с


-




Стандартный
рабочий цикл (%ED)
2,21,4


-



Торможение постоянным током
Пусковая частота: от 0,0 до 60,0 Гц, время торможения: от 0,0 до 30,0 сек., уровень торможения: от 0 до 100 %
Фильтр ЭМС
Соответствие стандарту ЭМС: Категория C3 – только выбросы и 2-я окружающая среда – устойчивость.
(EN 61800-3:2004)
Дроссель звена постоянного тока (DCR) (*10)
ОпцияСтанд.
Применяемые стандарты безопасности
UL 508C, C22.2 № 14, EN 50178:1997
Исполнение (IEC 60529)
IP20 (IEC60529) закрытое, UL открытое (UL 50) IP00 открытое, UL открытое
Способ охлаждения
Охлаждение с помощью вентилятора
Вес/масса [кг]
6,86,96,210,510,511,226273233
(от 75 до 630 кВт) Режим LD для пониженной нагрузки
Параметр
Характеристики
Tип (FRNG1E-4E)
75
90
110
132
160
200
220
280
315
355
400
500
630
Номинальная мощность двигателя [кВт] (*1)
90110132160200220280355400450500630710
Выходы
Номинальная мощность [кВA] (*2)
1341601922312873163964955636407318911044
Номинальное напряжение [В] (*3)
Трехфазное 380–480 В (с функцией AVR – автоматическое поддержание напряжения)
Номинальный ток [A]
17621025330437741552065074084096011701370
Перегрузочная способность
120% - 1 мин.
Номинальная частота [Гц]
50, 60 Гц
Входы
Питание основной цепи
Фазы, напряжение, частота
3 фазы, 380–440 В/50 Гц
3 фазы, 380–480 В/60 Гц
Дополнительный вход источника питания
Фазы, напряжение, частота
1 фаза, 380–440 В, 50/60 Гц
Дополнительный вход питания
вентилятора (Фазы, напряжение, частота (*5))
1 фаза, 380–440 В/50 Гц
1 фаза, 380–480 В/60 Гц
Допустимые отклонения
напряжения / частоты
Напряжение: от +10 до -15 % (Несимметрия напряжений не более 2 % (*6)), частота: от +5 до -5 %
Номинальный ток [A] (*7)
с DCR16421023828635739050062870578988111151256
без DCR












Требуемая мощность
источника питания [кВА] (*8)
с DCR114140165199248271347436489547611773871
Торможение
Крутящий момент [%] (*9)
7 - 12%
Тормозной транзистор
-
Минимальное омическое значение [Ом]
-
Крутящий момент [%]
-
Торможение постоянным током
Пусковая частота: от 0,0 до 60,0 Гц, время торможения: от 0,0 до 30,0 сек., уровень торможения: от 0 до 80 %
Фильтр ЭМС
Соответствие стандарту ЭМС: Категория C3 – только выбросы и 2-я окружающая среда – устойчивость.
(EN 61800-3:2004)
Дроссель звена постоянного тока (DCR) (*10)
Стандартная принадлежность
Применяемые стандарты безопасности
UL 508C, C22.2 № 14, EN 50178:1997
Исполнение (IEC 60529)
IP00 открытое, UL открытое
Способ охлаждения
Охлаждение с помощью вентилятора
Вес/масса [кг]
426264103103144144





*1) Стандартный 4-полюсный двигатель компании Fuji
*2) Номинальную мощность вычисляют, принимая номинальное напряжение на выходе за 220 В для 3-фазной модели серии 200 В и за 440 В для 3-фазной модели серии 400 В.
*3) Напряжение на выходе не может превышать напряжение источника питания.
*5) Дополнительный вход источника питания используется как вход питания вентилятора переменного тока при работе устройства, например, ШИМ-рекуператора с высоким коэффициентом мощности, с функцией рекуперации энергии. (Обычно не используется.)
*6) Коэффициент несимметрии фазных напряжений [%] = (максимальное напряжение [В] – минимальное напряжение [В])/среднее 3-фазное напряжение [В] x 67 (См. IEC 61800-3.) Использовать дроссель звена постоянного тока (DCR) (ACR:опция), если коэффициент несимметрии 2–3 %.
*7) Значение вычисляют, принимая, что преобразователь подключен к источнику питания мощностью 500 кВА (или в 10 раз больше мощности преобразователя, если мощность преобразователя превышает 50 кВА) и %X равен 5 %.
*8) Достигается при использовании дросселя звена постоянного тока.
*9) Средний тормозной момент достигается при использовании двигателя. (Зависит от к.п.д. двигателя.)
*10) Дроссель звена постоянного тока мощностью 55 кВт является опциональным устройством для моделей, рассчитанных на повышенную нагрузку (HD), и стандартной принадлежностью для моделей, рассчитанных на пониженную нагрузку (LD).
Модели без встроенного фильтра ЭМС
3-фазное напряжение 400 В
(от 0,4 до 55 кВт) Режим HD для повышенной нагрузки
Параметр
Характеристики
Tип (FRNG1S-4E)
0,4
0,75
1,5
2,2
4,0
5,5
7,5
11
15
18,5
22
30
37
45
55
Номинальная мощность двигателя [кВт] (*1)
0,40,751,52,24,05,57,5111518,52230374555
Выходы
Номинальная мощность [кВA] (*2)
1,11,92,84,16,810141824293445576985
Номинальное напряжение [В] (*3)
Трехфазное 380–480 В (с функцией AVR – автоматическое поддержание напряжения)
Номинальный ток [A]
1,52,545,5913,518,524,5323945607591112
Перегрузочная способность
150% - 1 мин., 200% - 3,0 с
Номинальная частота [Гц]
50, 60 Гц
Входы
Питание основной цепи
Фазы, напряжение, частота
3 фазы, 380–480 В, 50/60 Гц
Дополнительный вход источника питания
Фазы, напряжение, частота
-
1 фаза 380–480 В, 50/60 Гц
Доп. вход питания вентилятора
Фазы, напряжение, частота (*5)
-
Допустимые отклонения
напряжения / частоты
Напряжение: от +10 до -15 % (Несимметрия напряжений не более 2 % (*6)), частота: от +5 до -5 %
Номинальный ток [A] (*7)
с DCR0,851,63,04,57,510,614,421,128,835,542,257,068,583,2102
без DCR1,73,15,98,213,017,323,23343,852,380,677,994,3114140
Треб. мощность источника питания [кВА] (*8)
с DCR0,61,22,13,25,27,4101520253040485871
Торможение
Крутящий момент [%] (*9)
150%100%20%10-15%
Тормозной транзистор
Встроенный
-
Минимальное омическое значение [Ом]
200160966448322416-
Крутящий момент [%]
180%180%180%180%180%180%180%180%-
Встроенный тормозной резистор
720 Ом470 Ом
160 Ом
160 Ом


-



Время торможения


-



Стандартный
рабочий цикл (%ED)
5353232


-


Торможение постоянным током
Пусковая частота: от 0,0 до 60,0 Гц, время торможения: от 0,0 до 30,0 сек., уровень торможения: от 0 до 100 %
Дроссель звена постоянного тока (DCR) (*10)
Опция
Применяемые стандарты безопасности
UL 508C, C22.2 № 14, EN 50178:1997
Исполнение (IEC 60529)
IP20 (IEC 60529) закрытое, UL открытое (UL50)
IP20 (IEC 60529) закрытое, UL открытое (UL50)
Способ охлаждения
Естественное
охлаждение
Охлаждение с помощью вентилятора
Вес/масса [кг]
1,722,62,736,56,55,89,59,51025263133
(от 75 до 630 кВт) Режим HD для повышенной нагрузки
Параметр
Характеристики
Tип (FRNG1S-4E)
75
90
110
132
160
200
220
280
315
355
400
500
630
Номинальная мощность двигателя [кВт] (*1)
7590110132160200220280315355400500630
Выходы
Номинальная мощность [кВA] (*2)
114134160192231287316396445495563731891
Номинальное напряжение [В] (*3)
Трехфазное 380–480 В (с функцией AVR – автоматическое поддержание напряжения)
Номинальный ток [A]
1501762102533013774155205856507409601170
Перегрузочная способность
150% - 1 мин., 200% - 3,0 с
Номинальная частота [Гц]
50, 60 Гц
Входы
Питание основной цепи
Фазы, напряжение, частота
3 фазы, 380–480 В, 50/60 Гц
Дополнительный вход источника питания
Фазы, напряжение, частота
1 фаза 380–480 В, 50/60 Гц
Дополнительный вход питания
вентилятора
Фазы, напряжение, частота (*5)
1 фаза, 380–440 В/50 Гц
1 фаза, 380–480 В/60 Гц
Допустимые отклонения
напряжения / частоты
Напряжение: от +10 до -15 % (Несимметрия напряжений не более 2 % (*6)), частота: от +5 до -5 %
Номинальный ток [A] (*7)
с DCR1381642012382863573905005596287058811115
без DCR-------------
Требуемая мощность
источника питания [кВА] (*8)
с DCR96114140165199248271347388436
489
611773
Торможение
Крутящий момент [%] (*9)
10 - 15%
Тормозной транзистор
-
Минимальное омическое значение [Ом]
-
Крутящий момент [%]
-
Торможение постоянным током
Пусковая частота: от 0,0 до 60,0 Гц, время торможения: от 0,0 до 30,0 сек., уровень торможения: от 0 до 100 %
Дроссель звена постоянного тока (DCR) (*10)
Стандартная принадлежность
Применяемые стандарты безопасности
UL 508C, C22.2 № 14, EN 50178:1997
Исполнение (IEC 60529)
IP20 (IEC 60529) закрытое, UL открытое (UL50)
Способ охлаждения
Охлаждение с помощью вентилятора
Вес/масса [кг]
426264103103144144





*1) Стандартный 4-полюсный двигатель компании Fuji
*2) Номинальную мощность вычисляют, принимая номинальное напряжение на выходе за 220 В для 3-фазной модели серии 200 В и за 440 В для 3-фазной модели серии 400 В.
*3) Напряжение на выходе не может превышать напряжение источника питания.
*5) Дополнительный вход источника питания используется как вход питания вентилятора переменного тока при работе устройства, например, ШИМ-рекуператора с высоким коэффициентом мощности, с функцией рекуперации энергии. (Обычно не используется.)
*6) Коэффициент несимметрии фазных напряжений [%] = (максимальное напряжение [В] – минимальное напряжение [В])/среднее 3-фазное напряжение [В] x 67 (См. IEC 61800-3.) Использовать дроссель звена постоянного тока (DCR) (ACR:опция), если коэффициент несимметрии 2–3 %.
*7) Значение вычисляют, принимая, что преобразователь подключен к источнику питания мощностью 500 кВА (или в 10 раз больше мощности преобразователя, если мощность преобразователя превышает 50 кВА) и %X равен 5 %.
*8) Достигается при использовании дросселя звена постоянного тока.
*9) Средний тормозной момент достигается при использовании двигателя. (Зависит от к.п.д. двигателя.)
*10) Дроссель звена постоянного тока мощностью 55 кВт является опциональным устройством для моделей, рассчитанных на повышенную нагрузку (HD), и стандартной принадлежностью для моделей, рассчитанных на пониженную нагрузку (LD).
(от 90 до 400 кВт) Режим MD для средней нагрузки
Параметр
Характеристики
Tип (FRNG1S-4E)
90
110
132
160
200
220
280
315
355
400
Номинальная мощность двигателя [кВт] (*2)
110132160200250250315355400450
Выходы
Номинальная мощность [кВA] (*3)
16092231287356356445495563640
Номинальное напряжение [В] (*4)
Трехфазное 380–480 В (с функцией AVR – автоматическое поддержание напряжения)
Номинальный ток [A]
210253304377468468585650740840
Перегрузочная способность
150% - 1 мин.
Входы
Питание основной цепи
Фазы, напряжение, частота
3 фазы, 380-440 В, 50 Гц
3 фазы, 380-480 В, 60 Гц
Допустимые отклонения
напряжения / частоты
Напряжение: от +10 до -15 % (Несимметрия напряжений не более 2 % (*6)), частота: от +5 до -5 %
Требуемая мощность
источника питания [кВА] (*7)
с DCR140165199248271308388436489547
Торможение
Крутящий момент [%] (*8)
7-12%
Тормозной транзистор
-
Дроссель звена постоянного тока (DCR)
Опция (*9)
Применяемые стандарты безопасности
UL 508C, C22.2 № 14, EN 50178:1997
Исполнение (IEC 60529)
IP00, UL открытое
Способ охлаждения
Охлаждение с помощью вентилятора
Вес/масса [кг]
6264103103144144



*2) Стандартный 4-полюсный двигатель компании Fuji
*3) Номинальную мощность вычисляют, принимая номинальное напряжение на выходе за 220 В для модели серии 200 В и за 440 В для модели серии 400 В.
*4) Напряжение на выходе не может превышать напряжение источника питания.
*6) Дисбаланс [%] = (макс. напряжение [В] – мин. напряжение [В]/среднее 3-фазное напряжение [В] X 67 (См. IEC 61800-3.) Если это значение находится между 2 и 3 %, использовать опциональный входной дроссель (ACR).
*7) При использовании дросселя звена постоянного тока (DCR).
*8) Средний тормозной момент достигается при использовании двигателя. (Зависит от к.п.д. двигателя.)
*9) Дроссель звена постоянного тока является опциональным устройством. Однако ПЧ мощностью 75 кВт и выше требуют обязательного подключения дросселя DCR. Следует убедиться, что дроссель подключен к этим ПЧ.
(от 5,5 до 55 кВт) Режим LD для пониженной нагрузки
Параметр
Характеристики
Tип (FRNG1S-4E)
5,5
7,5

15
18,5
22
30
37
45
55
Номинальная мощность двигателя [кВт] (*1)
7,5111518,5223037455575
Выходы
Номинальная мощность [кВA] (*2)
121722283345576985114
Номинальное напряжение [В] (*3)
Трехфазное 380–480 В (с функцией AVR – автоматическое поддержание напряжения)
Номинальный ток [A]
16,52330,53745607591112150
Перегрузочная способность
120% - 1 мин.
Номинальная частота [Гц]
50, 60 Гц
Входы
Питание основной цепи
Фазы, напряжение, частота
3 фазы, 380-480 В, 50/60 Гц
Дополнительный вход источника питания
Фазы, напряжение, частота
1 фаза, 380-480 В, 50/60 Гц
Дополнительный вход питания
вентилятора (Фазы, напряжение, частота (*5))
-
Допустимые отклонения
напряжения / частоты
Напряжение: от +10 до -15 % (Несимметрия напряжений не более 2 % (*6)), частота: от +5 до -5 %
Номинальный ток [A] (*7)
с DCR14,421,128,835,542,257,068,583,2102138
без DCR23,233,043,852,360,677,994,3114140-
Требуемая мощность
источника питания [кВА] (*8)
с DCR10152025304048587196
Торможение
Крутящий момент [%] (*9)
70%15%7-12%
Тормозной транзистор
Встроенный
-
Минимальное омическое значение [Ом]
644832241616-
Крутящий момент [%]
130%120%130%140%150%130%



Встроенный тормозной резистор
0-




Время торможения3,7 с3,4 с


-




Стандартный
рабочий цикл (%ED)
2,21,4


-



Торможение постоянным током
Пусковая частота: от 0,0 до 60,0 Гц, время торможения: от 0,0 до 30,0 сек., уровень торможения: от 0 до 100 %
Дроссель звена постоянного тока (DCR) (*10)
ОпцияСтанд.
Применяемые стандарты безопасности
UL 508C, C22.2 № 14, EN 50178:1997
Исполнение (IEC 60529)
IP20 (IEC60529) закрытое, UL открытое (UL 50) IP00 открытое, UL открытое
Способ охлаждения
Охлаждение с помощью вентилятора
Вес/масса [кг]
6,86,96,210,510,511,226273233
(от 75 до 630 кВт) Режим LD для пониженной нагрузки
Параметр
Характеристики
Tип (FRNG1S-4E)
75
90
110
132
160
200
220
280
315
355
400
500
630
Номинальная мощность двигателя [кВт] (*1)
90110132160200220280355400450500630710
Выходы
Номинальная мощность [кВA] (*2)
1341601922312873163964955636407318911044
Номинальное напряжение [В] (*3)
Трехфазное 380–480 В (с функцией AVR – автоматическое поддержание напряжения)
Номинальный ток [A]
17621025330437741552065074084096011701370
Перегрузочная способность
120% - 1 мин.
Номинальная частота [Гц]
50, 60 Гц
Входы
Питание основной цепи
Фазы, напряжение, частота
3 фазы, 380–440 В/50 Гц
3 фазы, 380–480 В/60 Гц
Дополнительный вход источника питания
Фазы, напряжение, частота
1 фаза, 380–440 В, 50/60 Гц
Дополнительный вход питания
вентилятора (Фазы, напряжение, частота (*5))
1 фаза, 380–440 В/50 Гц
1 фаза, 380–480 В/60 Гц
Допустимые отклонения
напряжения / частоты
Напряжение: от +10 до -15 % (Несимметрия напряжений не более 2 % (*6)), частота: от +5 до -5 %
Номинальный ток [A] (*7)
с DCR16421023828635739050062870578988111151256
без DCR-------------
Требуемая мощность
источника питания [кВА] (*8)
с DCR114140165199248271347436489547611773871
Торможение
Крутящий момент [%] (*9)
7 - 12%
Тормозной транзистор
-
Минимальное омическое значение [Ом]
-
Крутящий момент [%]
-
Торможение постоянным током
Пусковая частота: от 0,0 до 60,0 Гц, время торможения: от 0,0 до 30,0 сек., уровень торможения: от 0 до 80 %
Дроссель звена постоянного тока (DCR) (*10)
Стандартная принадлежность
Применяемые стандарты безопасности
UL 508C, C22.2 № 14, EN 50178:1997
Исполнение (IEC 60529)
IP00 открытое, UL открытое
Способ охлаждения
Охлаждение с помощью вентилятора
Вес/масса [кг]
426264103103144144





*1) Стандартный 4-полюсный двигатель компании Fuji
*2) Номинальную мощность вычисляют, принимая номинальное напряжение на выходе за 220 В для 3-фазной модели серии 200 В и за 440 В для 3-фазной модели серии 400 В.
*3) Напряжение на выходе не может превышать напряжение источника питания.
*5) Дополнительный вход источника питания используется как вход питания вентилятора переменного тока при работе устройства, например, ШИМ-рекуператора с высоким коэффициентом мощности, с функцией рекуперации энергии. (Обычно не используется.)
*6) Коэффициент несимметрии фазных напряжений [%] = (максимальное напряжение [В] – минимальное напряжение [В])/среднее 3-фазное напряжение [В] x 67 (См. IEC 61800-3.) Использовать дроссель звена постоянного тока (DCR) (ACR:опция), если коэффициент несимметрии 2–3 %.
*7) Значение вычисляют, принимая, что преобразователь подключен к источнику питания мощностью 500 кВА (или в 10 раз больше мощности преобразователя, если мощность преобразователя превышает 50 кВА) и %X равен 5 %.
*8) Достигается при использовании дросселя звена постоянного тока.
*9) Средний тормозной момент достигается при использовании двигателя. (Зависит от к.п.д. двигателя.)
*10) Дроссель звена постоянного тока мощностью 55 кВт является опциональным устройством для моделей, рассчитанных на повышенную нагрузку (HD), и стандартной принадлежностью для моделей, рассчитанных на пониженную нагрузку (LD).
Опции и дополнительное оборудование частотного преобразователя серии Frenic-Mega
Опциональные платы промышленной шины:
Плата связи CC-Link
Плата связи DeviceNet
Плата связи PROFIBUS DP
Плата связи CANopen
Плата связи Ethernet
Плата связи T-Link
Плата связи SX bus
Плата связи PROFINET-RT
Другие дополнительные компоненты:
Плата релейных выходов
Дополнительная плата аналоговых входов/выходов
Дополнительная плата цифровых входов
Дополнительная плата цифровых выходов
Аналоговый выход (на два канала)
Плата для инкрементального энкодера, 12 ... 15 В, типа HTL
Плата для инкрементального энкодера, 5 В, типа TTL, дифф. выход
Модельный ряд преобразователей частоты Frenic-Mega
Модели ПЧ: FRN0.4G1E-4E, FRN0.75G1E-4E, FRN1.5G1E-4E, FRN2.2G1E-4E, FRN4.0G1E-4E, FRN5.5G1E-4E, FRN7.5G1E-4E, FRN11G1E-4E, FRN15G1E-4E, FRN18.5G1E-4E, FRN22G1E-4E, FRN30G1E-4E, FRN37G1E-4E, FRN45G1E-4E, FRN55G1E-4E, FRN75G1E-4E, FRN90G1E-4E, FRN110G1E-4E, FRN132G1E-4E, FRN160G1E-4E, FRN200G1E-4E, FRN220G1E-4E, FRN280G1E-4E, FRN315G1E-4E, FRN355G1E-4E, FRN400G1E-4E, FRN500G1E-4E, FRN630G1E-4E, FRN5.5G1E-4E, FRN7.5G1E-4E, FRN11G1E-4E, FRN15G1E-4E, FRN18.5G1E-4E, FRN22G1E-4E, FRN30G1E-4E,  FRN37G1E-4E, FRN45G1E-4E, FRN55G1E-4E, FRN75G1E-4E, FRN90G1E-4E, FRN110G1E-4E, FRN132G1E-4E, FRN160G1E-4E, FRN200G1E-4E, FRN220G1E-4E, FRN280G1E-4E, FRN315G1E-4E, FRN355G1E-4E, FRN400G1E-4E, FRN500G1E-4E, FRN630G1E-4E, FRN90G1E-4E, FRN110G1E-4E, FRN132G1E-4E, FRN160G1E-4E, FRN200G1E-4E, FRN220G1E-4E, FRN280G1E-4E, FRN315G1E-4E, FRN355G1E-4E, FRN400G1E-4E, FRN90G1S-4E, FRN110G1S-4E, FRN132G1S-4E, FRN160G1S-4E, FRN200G1S-4E, FRN220G1S-4E, FRN280G1S-4E, FRN315G1S-4E, FRN355G1S-4E, FRN400G1S-4E, FRN0.4G1S-4E, FRN0.75G1S-4E, FRN1.5G1S-4E, FRN2.2G1S-4E, FRN4.0G1S-4E, FRN5.5G1S-4E, FRN7.5G1S-4E, FRN11G1S-4E, FRN15G1S-4E, FRN18.5G1S-4E, FRN22G1S-4E, FRN30G1S-4E, FRN37G1S-4E, FRN45G1S-4E, FRN55G1S-4E, FRN75G1S-4E, FRN90G1S-4E, FRN110G1S-4E, FRN132G1S-4E, FRN160G1S-4E, FRN200G1S-4E, FRN220G1S-4E, FRN280G1S-4E, FRN315G1S-4E, FRN355G1S-4E, FRN400G1S-4E, FRN500G1S-4E, FRN630G1S-4E, FRN5.5G1S-4E, FRN7.5G1S-4E, FRN11G1S-4E, FRN15G1S-4E, FRN18.5G1S-4E, FRN22G1S-4E, FRN30G1S-4E, FRN37G1S-4E, FRN45G1S-4E, FRN55G1S-4E, FRN75G1S-4E, FRN90G1S-4E, FRN110G1S-4E, FRN132G1S-4E, FRN160G1S-4E, FRN200G1S-4E, FRN220G1S-4E, FRN280G1S-4E, FRN315G1S-4E, FRN355G1S-4E, FRN400G1S-4E, FRN500G1S-4E, FRN630G1S-4E
Модельный ряд частотных преобразователей Fuji-electric Frenic-Mega
Телефон: +7 (499) 322-91-34
для звонков из Казахстана +7 (717) 269-69-54
Почта: info@b2b-privod.ru
Поставка промышленного оборудования оптом и в розницу звоните!
Назад к содержимому
