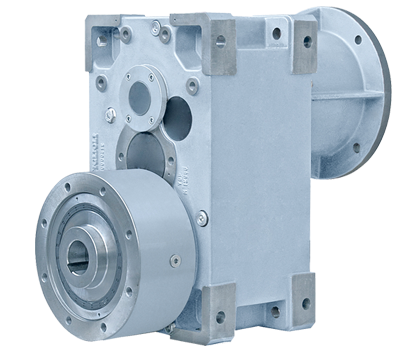

Угловые и параллельные редукторы Bonfiglioli серии HDPE
Технические характеристики:
- Передаточное число: 7,1 - 125,2;
- Номинальный момент: 3900 - 79150 Нм;
- Количество ступеней: 2, 3;
- Скорость (на входе): 900 - 1750 об/мин.
Редукторы с параллельными валами HDPE от компании Bonfiglioli специально разработаны для работы с одношнековыми экструдерами. При проектировании за основу этой линейки была взята серия HDP широко применяемая в тяжелой индустрии, и большая часть компонентов было сохранено без внесения изменений.
Высокопрочный чугунный корпус со с шаровидными графитными включениями оснащен подходящими для данной отрасли соединительными узлами с широкими вариациями подбора размеров. Упорные подшипники имеют усиленную конструкцию со сферической роликовой конструкцией, на выходе установлены радиальные роликоподшипники.
Возможности комплектации функциональными системами для охлаждения и принудительной подачи смазочных материалов.
Технические характеристики редукторов Bonfiglioli серии HDPE
| Тип редуктора | Коэффициент передачи | Ном. момент, Нм |
HDPE 60 2 | 7,1 - 19,4 | 3900 - 5000 |
HDPE 60 3 | 22,7 - 98,4 | 4050 - 5000 |
HDPE 70 2 | 8,0 - 22,6 | 5100 - 6850 |
HDPE 70 3 | 25,5 - 114,4 | 6000 - 6850 |
HDPE 80 2 | 8,1 - 22,6 | 8900 - 12250 |
HDPE 80 3 | 25,8 - 111,4 | 9550 - 12600 |
HDPE 90 2 | 7,9 - 22,4 | 11700 - 17650 |
HDPE 90 3 | 25,4 - 110,1 | 14600 - 17650 |
HDPE 100 2 | 7,4 - 21,8 | 18400 - 23950 |
HDPE 100 3 | 22,8 - 107,6 | 20050 - 25650 |
HDPE 110 2 | 8,1 - 25,0 | 21200 - 26700 |
HDPE 110 3 | 24,9 - 123,4 | 23000 - 28900 |
HDPE 120 2 | 7,9 - 25,4 | 28250 - 37200 |
HDPE 120 3 | 25,8 - 125,2 | 31150 - 37500 |
HDPE 130 2 | 7,3 - 21,7 | 41500 - 63250 |
HDPE 130 3 | 21,8 - 108,3 | 56550 - 63250 |
HDPE 140 2 | 8,4 - 24,9 | 47750 - 79150 |
HDPE 140 3 | 8,4 - 124,7 | 65100 - 79150 |
