Преобразователи частоты Altivar 61 Plus

Преобразователи частоты Altivar 71 могут также поставляться в сертифицированных шкафах исполнении IP 54, готовых к применению, что позволяет получить степень защиты IP 54 для ПЧ Altivar 61 исполнения IP 20. Эта гамма преобразователей частоты была разработана с целью предложения простого и экономичного готового к применению решения с минимальным временем ввода в эксплуатацию. Шкафы поставляются готовыми к подключению, монтаж осуществляется легко и быстро.
Altivar 61 Plus
Напряжение и диапазон мощностей:
3 х 380–415 В…90 кВт – 500 кВт
3 х 380–415 В…500 кВт – 1300 кВт
3 х 500 В…90 кВт – 500 кВт
3 х 500 В…500 кВт – 1500 кВт
3 х 690 В…110 кВт – 630 кВт
3 х 690 В…630 кВт – 2000 кВт

Области применения:
  • Вентиляторы
  • Насосы
  • Компрессоры

Особенности и преимущества:
  • Комплектный преобразователь частоты
  • Гибкость конфигурации: большое разнообразие опций и коммуникаций для большинства промышленных сетей
  • Легкая конфигурация
  • Простота в использовании
  • Максимальная безопасность: гамма Altivar Plus имеет систему охлаждения и компоненты испытанные в экстремальных условиях
  • Экономия времени на:
Квотирование
Размещение заказа
Установка и ввод в эксплуатацию
Диапазон мощности при частоте сети 50 - 60 Гц (кВт)

90-630
90-800
630-2400
Трехфазное, 380-415 В

90-630
90-630
630-1400
Трехфазное, 500 В

*
90-630
630-1800
Трехфазное, 690 В

*
110-800
800-2400
Общие характеристики

Усовершенствованная защита
Усовершенствованная защита,
встроенная система охлаждения
Варианты исполнения

Готов к подключению и работе
Стандартная комплектация
Модульное исполнение, встроенные опции согласно перечня
Исполнение в соответствии с требованиями заказчика
Выходная частота

0.1 - 500 Гц
Закон управления
Асинхронный двигатель
Векторное управление потоком в разомкнутой
Законы управления «напряжение/частота»: U/f по 2 и U/f по 5 точкам
Энергосберегающий режим

Синхронный двигатель
Векторное управление в разомкнутой системе
Переходный момент

120% номинального момента двигателя в течение 60 секунд
Коммуникационные интерфейсы
Встроенные
Modbus и CANopen

На заказ
Modbus TCP, Modbus/Uni-Telway, EtherNet/IP, DeviceNet, PROFIBUS DP V0 и V1, InterBus, CC-Link
LonWorks, METASYS N2, APOGEE FLN, BACnet
Карты расширения и карты встроенного контроллера
(дополнительное оборудование)

Программируемая карта встроенного контроллера “Controller Inside”
Карты переключения насосов
Степень защиты

IP 54, с раздельной системой
охлаждения: ATV 61ES5
IP 23, компактное исполнение:
ATV 61EXC2
IP 54, компактное исполнение:
ATV 61EXC5
IP 54, с раздельной системой
охлаждения: ATV 61EXS5
Встроенная система воздушного
охлаждения:
IP 23: ATV 61EXA2
IP 54: ATV 61EXA5
IP 55, внешняя система
жидкостного охлаждения:
по запросу
Преобразователь частоты Altivar 61 Plus комплектный шкаф IP 54
Altivar 61 Plus комплектный шкаф IP 54
  1. укомплектованный и смонтированный шкаф Sarel модели Spacial SF;
  2. выносной комплект для графического терминала IP 65;
  3. преобразователь с радиатором ATV 61HD90N4 - HC63N4;
  4. дроссель постоянного тока;
  5. клеммники двигателя;
  6. автоматический выключатель;
  7. цоколь.

Степень защитыМощность (1)Для применения с ПЧГабаритные размеры (ШхВхГ)АртикулМасса
кВтммкг
Трехфазное напряжение питания: 380- 415 В, 50/60 Гц (2)
IP54
90
ATV61HD90N4
600 x 2362 x 642
ATV61ES5D90N4
300
110
ATV61HC11N4
600 x 2362 x 642
ATV61ES5C11N4
300
132
ATV61HC13N4
600 x 2362 x 642
ATV61ES5C13N4
300
160
ATV61HC16N4
600 x 2362 x 642
ATV61ES5C16N4
320
200
ATV61HC22N4
600 x 2362 x 642
ATV61ES5C22N4
330
220




250
ATV61HC25N4
800 x 2362 x 642
ATV61ES5C25N4
440
280
ATV61HC31N4
800 x 2362 x 642
ATV61ES5C31N4
440
315




355
ATV61HC40N4
1400 x 2362 x 642
ATV61ES5C40N4
700
400




500
ATV61HC50N4
1400 x 2362 x 642
ATV61ES5C50N4
720
560
ATV61HC63N4
1600 x 2362 x 642
ATV61ES5C63N4
850
630




(1) Данные значения мощности приведены для номинальной частоты коммутации 4 кГц для ATV 61HD90N4 или 2,5 кГц для ATV 61HC11N4 - HC63N4 в продолжительном режиме работы.
Частота коммутации настраивается от 2 до 8 кГц для ATV61HD90N4 - ATV61HC63N4.
ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5, 4 или 12 кГц в зависимости от типоразмера.
В продолжительном режиме работы свыше частоты коммутации необходимо уменьшить номинальный ток ПЧ.
(2) Максимальный ожидаемый ток КЗ равен 50 кA. Данные значения приведены для используемых на входе предохранителей.
Преобразователь частоты Altivar61 Plus – LH Комплектный шкаф IP 23 или IP 54, с фильтрацией гармоник
Гамма преобразователей Altivar 61 Plus - LH (Low Harmonic) с системой фильтрации гармоник была разработана для применений, требующих очень низкого уровня гармонических составляющих по току (THDI y 5%).
Она полностью соответствует требованиям норматива IEEE 519 - 1992. Преобразователи Altivar 61 Plus - LH поставляются в сертифицированных шкафах исполнения IP 23 или IP 54, что обеспечивает степень защиты IP 23 или IP 54 для преобразователей Altivar 61 с IP 20.
Шкафы поставляются готовыми к подключению, представляя собой простое и экономичное готовое к применению решение с минимальным временем ввода в эксплуатацию. Монтаж осуществляется легко и быстро, заводская настройка обеспечивает начальную установку параметров для ввода в эксплуатацию.
Эта стандартная версия обеспечивает сдачу оборудования в кратчайшие сроки.
Система фильтрации гармоник позволяет удерживать уровень гармоник меньше 5%. Такая концепция позволяет оптимизировать КПД двигателя и обеспечивает экономию энергии,значительно уменьшая распространение гармоник.

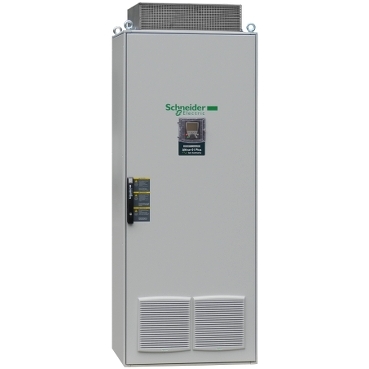

Altivar 61 Plus LH

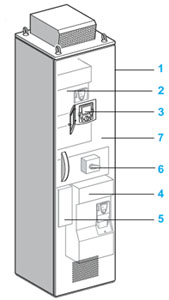

Предложение включает в себя:
  1. укомплектованный и смонтированный шкаф Sarel модели Spacial SF;
  2. встроенный стандартный преобразователь частоты ATV61 (1);
  3. выносной комплект для графического терминала IP 65;
  4. активный выпрямитель напряжения;
  5. система фильтрации гармоник с фильтром ЭМС;
  6. переключатель с быстродействующими предохранителями и клеммами двигателя;
  7. место для установки дополнительного дросселя двигателя.
Степень защитыМощностьДля применения с ПЧГабаритные размеры (ШхВхГ)АртикулМасса
кВтммкг
Трехфазное напряжение питания: 380 - 415 В, 50/60 Гц (3)
IP2355
ATV61HD55N4
400 x 2157 x 642
ATV61EXC2D55N4H
370
75
ATV61HD75N4
600 x 2157 x 642
ATV61EXC2D75N4H
465
90
ATV61HD90N4
600 x 2157 x 642
ATV61EXC2D90N4H
465
110
ATV61HC11N4
600 x 2157 x 642
ATV61EXC2C11N4H
480
132
ATV61HC13N4
800 x 2157 x 642
ATV61EXC2C13N4H
605
160
ATV61HC16N4
800 x 2157 x 642
ATV61EXC2C16N4H
610
200
ATV61HC22N4
1200 x 2157 x 642
ATV61EXC2C22N4H
820
220



250
ATV61HC25N4
1600 x 2157 x 642
ATV61EXC2C25N4H
980
280
ATV61HC31N4
1600 x 2157 x 642
ATV61EXC2C31N4H
980
315



355
ATV61HC40N4
2000 x 2157 x 642
ATV61EXC2C40N4H
1455
400



500
ATV61HC50N4
2000 x 2157 x 642
ATV61EXC2C50N4H
1455
560
ATV61HC63N4
2400 x 2157 x 642
ATV61EXC2C63N4H
1755
630



IP5455
ATV61HD55N4
400 x 2237 x 642
ATV61EXC5D55N4H
370
75
ATV61HD75N4
600 x 2237 x 642
ATV61EXC5D75N4H
465
90
ATV61HD90N4
600 x 2237 x 642
ATV61EXC5D90N4H
465
110
ATV61HC11N4
600 x 2237 x 642
ATV61EXC5C11N4H
480
132
ATV61HC13N4
800 x 2237 x 642
ATV61EXC5C13N4H
600
160
ATV61HC16N4
800 x 2237 x 642
ATV61EXC5C16N4H
605
200
ATV61HC22N4
1200 x 2237 x 642
ATV61EXC5C22N4H
810
220



250
ATV61HC25N4
1600 x 2237 x 642
ATV61EXC5C25N4H
995
280
ATV61HC31N4
1600 x 2237 x 642
ATV61EXC5C31N4H
995
315



355
ATV61HC40N4
2000 x 2237 x 642
ATV61EXC5C40N4H
1470
400



500
ATV61HC50N4
2000 x 2237 x 642
ATV61EXC5C50N4H
1480
560
ATV61HC63N4
2400 x 2237 x 642
ATV61EXC5C63N4H
1770
630
Трехфазное напряжение питания: 690 В, 50/60 Гц (3)
IP23800
ATV61EC80Y (1)
3800 x 2237 x 642
ATV61EXA2C80YH
2940
1000
ATV61EM10Y (1)
3800 x 2237 x 642
ATV61EXA2M10YH
2940
1200
ATV61EM12Y (1)
3800 x 2237 x 642
ATV61EXA2M12YH
2940
1500
ATV61EM15Y (1)
7400 x 2237 x 642
ATV61EXA2M15YH
6060
1800
ATV61EM18Y (1)
7400 x 2237 x 642
ATV61EXA2M18YH
6060
2100
ATV61EM21Y (1)
7400 x 2237 x 642
ATV61EXA2M21YH
6060
2400
ATV61EM24Y (1)
7400 x 2237 x 642
ATV61EXA2M24YH
6060
IP54800
ATV61EC80Y (1)
3800 x 2237 x 642
ATV61EXA5C80YH
2940
1000
ATV61EM10Y (1)
3800 x 2237 x 642
ATV61EXA5M10YH
2940
1200
ATV61EM12Y (1)
3800 x 2237 x 642
ATV61EXA5M12YH
2940
1500
ATV61EM15Y (1)
7400 x 2237 x 642
ATV61EXA5M15YH
6060
1800
ATV61EM18Y (1)
7400 x 2237 x 642
ATV61EXA5M18YH
6060
2100
ATV61EM21Y (1)
7400 x 2237 x 642
ATV61EXA5M21YH
6060
2400
ATV61EM24Y (1)
7400 x 2237 x 642
ATV61EXA5M24YH
6060
(1) Каталожный номер ПЧ, установленного в шкафу; данный каталожный номер не может заказываться отдельно.
(2) Данные значения мощности приведены для номинальной частоты коммутации 12 кГц до ATV61HD75N4, 4 кГц для ATV61HD90N4 или 2,5 кГц для ATV61HC11N4 - HC63N4 в продолжительном режиме работы.
Частота коммутации настраивается от 1 до16 кГц до ATV61HD75N4 и от 2 до 8 кГц для ATV61HD90N4 - ATV61HC63N4. ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5, 4 или 12 кГц в зависимости от типоразмера.
В продолжительном режиме работы свыше частоты коммутации необходимо уменьшить номинальный ток ПЧ.
(3) Максимальный ожидаемый ток КЗ равен 100 кA. Данные значения приведены для использования с заказываемым отдельно автоматическим выключателем или используемых на входе предохранителей.
Комплектные ПЧ Altivar61 Plus в шкафах IP 23 (IP 54) с раздельной системой охлаждения

Гамма ПЧ Altivar 61 Plus с раздельными воздушными каналами охлаждения разработана для эксплуатации в неблагоприятных запыленных условиях окружающей среды. Преобразователи частоты Altivar 61 поставляются в шкафах исполнения IP 23 или IP 54.

Комплектация этих шкафов вспомогательным оборудованием облегчает их ввод в эксплуатацию и, в частности, гарантирует хорошую вентиляцию. Шкаф поставляется готовым к подключению.
Стандартное исполнение ATV 61EXA
Предложение ATV 61EXA включает в себя укомплектованные и смонтированные шкафы Sarel модели Spacial SF.

Пример конфигурации ПЧ ATV 61EXA стандартного исполнения:
  • шкаф питания с выносным комплектом для графического терминала IP 65 1, разъединителем 2, клеммниками 3 и быстродействующими предохранителями;
  • шкаф для силовой части, охлаждаемый встроенным воздушным каналом 4;
  • шкаф с клеммами для подключения двигателя 5;
  • шкаф с воздушным каналом охлаждения силовой части с теплообменником и вентиляторами 6.
Степень защитыМощностьДля применения с ПЧГабаритные размеры (ШхВхГ)АртикулМасса
кВтммкг
Трехфазное напряжение питания: 380 - 415 В, 50/60 Гц (3)
IP5490
ATV61HD90N4
600 x 2362 x 642
ATV61EXS5D90N4
310
110
ATV61HC11N4
600 x 2362 x 642
ATV61EXS5C11N4
310
132
ATV61HC13N4
600 x 2362 x 642
ATV61EXS5C13N4
335
160
ATV61HC16N4
600 x 2362 x 642
ATV61EXS5C16N4
345
200
ATV61HC22N4
600 x 2362 x 642
ATV61EXS5C22N4
395
220



250
ATV61HC25N4
800 x 2362 x 642
ATV61EXS5C25N4
480
280
ATV61HC31N4
800 x 2362 x 642
ATV61EXS5C31N4
480
315



355
ATV61HC40N4
1000 x 2362 x 642
ATV61EXS5C40N4
745
400



500
ATV61HC50N4
1000 x 2362 x 642
ATV61EXS5C50N4
765
560
ATV61HC63N4
1200 x 2362 x 642
ATV61EXS5C63N4
900
630



IP 23 или IP 54 (5)
630
ATV61EC63N4 (3)
1800 x 2009 x 642
ATV61EXAC63N4
950
710
ATV61EC71N4 (3)
1800 x 2009 x 642
ATV61EXAC71N4
950
900
ATV61EC90N4 (3)
3400 x 2009 x 642
ATV61EXAC90N4
1825
1100
ATV61EM11N4 (3)
3400 x 2009 x 642
ATV61EXAM11N4
1825
1300
ATV61EM13N4 (3)
3400 x 2009 x 642
ATV61EXAM13N4
1825
1400
ATV61EM14N4 (3)
3400 x 2009 x 642
ATV61EXAM14N4
1825
Трехфазное напряжение питания: 500 В, 50/60 Гц
IP 54 (4)
90
ATV61HC11Y
600 x 2362 x 642
ATV61EXS5D90N
446
110
ATV61HC13Y
600 x 2362 x 642
ATV61EXS5C11N
446
132
ATV61HC16Y
600 x 2362 x 642
ATV61EXS5C13N
497
160
ATV61HC20Y
600 x 2362 x 642
ATV61EXS5C16N
497
200
ATV61HC25Y
800 x 2362 x 642
ATV61EXS5C20N
573
250
ATV61HC31Y
800 x 2362 x 642
ATV61EXS5C25N
623
315
ATV61HC40Y
800 x 2362 x 642
ATV61EXS5C31N
623
400
ATV61HC50Y
1200 x 2362 x 642
ATV61EXS5C40N
912
500
ATV61HC63Y
1200 x 2362 x 642
ATV61EXS5C50N
1000
630
ATV61HC80Y
1200 x 2362 x 642
ATV61EXS5C63N
1000
IP 23 или IP 54 (5)
630
ATV61EC80Y (3)
1800 x 2009 x 642
ATV61EXAC63N
950
800
ATV61EM10Y (3)
1800 x 2009 x 642
ATV61EXAC80N
950
900
ATV61EM12Y (3)
1800 x 2009 x 642
ATV61EXAC90N
950
1100
ATV61EM15Y (3)
3400 x 2009 x 642
ATV61EXAM11N
1825
1300
ATV61EM18Y (3)
3400 x 2009 x 642
ATV61EXAM13N
1825
1500
ATV61EM21Y (3)
3400 x 2009 x 642
ATV61EXAM15N
1825
1800
ATV61EM24Y (3)
3400 x 2009 x 642
ATV61EXAM18N
1825
(1) Для получения полного каталожного номера шкафа замените на 2 для степени защиты IP 23 или на 5 для степени защиты IP 54.
Например: для степени защиты IP 23 каталожный номер ATV61EXAC63N4 становится следующим ATV61EXA2C63N4.
(2) Данные значения мощности приведены для номинальной частоты коммутации 4 кГц для ATV61HD90N4 или 2,5 кГц для ATV61HC11N4 - HC63N4 и ATV61HC11Y - HC80Y в продолжительном режиме работы.
Частота коммутации настраивается от 2 до 8 кГц для ATV61HD90N4 - ATV61HC63N4 и от 2,5 до 4,9 кГц для ATV61HC11Y - HC80Y.
ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5, 4 или 8 кГц в зависимости от типоразмера.
В продолжительном режиме работы свыше частоты коммутации необходимо уменьшить номинальный ток ПЧ.
(3) Каталожный номер ПЧ, установленного в шкафу; данный каталожный номер не может заказываться отдельно.
(4) Максимальный ожидаемый ток КЗ равен 50 кA. Данные значения приведены для используемых на входе предохранителей.
(5) Максимальный ожидаемый ток КЗ равен 100 кA. Данные значения приведены для используемых на входе предохранителей.
Комплектные ПЧ Altivar61 Plus в шкафах IP 23 (IP 54) компактного исполнения

Предложение по ПЧ ATV 61EXC**** состоит из шкафа компактного исполнения со степенью защиты IP 23 или IP 54 для промышленной сферы и инфраструктуры. Шкаф поставляется готовым к подключению. Вентиляция шкафа осуществляется благодаря общему воздушному каналу охлаждения для силовой и управляющей частей преобразователя.
  1. укомплектованный и смонтированный шкаф Sarel модели Spacial SF;
  2. выносной комплект для графического терминала IP 65;
  3. преобразователь с радиатором ATV 61HD90N4D - HC50N4D или ATV 61HC11Y - HC63Y;
  4. разъединитель с быстродействующими предохранителями;
  5. клеммники двигателя;
  6. сетевой дроссель.
Данное дополнительное оборудование устанавливается в шкаф вне зависимости от его модели без всякой необходимости его изменения:
  • адаптер для дискретных входов a 115 В;
  • интерфейсные карты цифрового датчика;
  • карты расширения входов-выходов;
  • программируемая карта встроенного контроллера (Controller inside);
  • коммуникационные карты Modbus TCP Daisy Chain, EtherNet/IP, DeviceNet, InterBus, CC-Link, Modbus/Uni-Telway, ProFIBUS DP V0 или V1, EtherCAT;
  • реле безопасности Preventa типа AC” или Preventa типа ATE;
  • температурное реле PT100, термозонд PTC;
  • обогрев двигателя;
  • дополнительный источник питания c 24 В;
  • кнопка аварийной остановки;
  • освещение шкафа;
  • переключатель с ключом (местное/дистанционное);
  • цепь питания для внешнего вентилятора.

Это оборудование зависит от типа ПЧ. Применение некоторых элементов из данного перечня может привести к необходимости изменения габаритов шкафа:
  • тормозной модуль;
  • ручка разъединителя;
  • автоматический выключатель;
  • сетевой контактор;
  • трансформатор для цепи управления;
  • амперметр;
  • обогрев шкафа;
  • дроссель двигателя;
  • синусный фильтр;
  • цоколь
Степень защитыМощность (1)Для применения с ПЧГабаритные размеры (ШхВхГ)АртикулМасса
кВтммкг
Трехфазное напряжение питания: 380 - 415 В, 50/60 Гц (2)
IP2390
ATV61HD90N4D
600 x 2162 x 642
ATV61EXC2D90N4
315
110
ATV61HC11N4D
600 x 2162 x 642
ATV61EXC2C11N4
315
132
ATV61HC13N4D
600 x 2162 x 642
ATV61EXC2C13N4
335
160
ATV61HC16N4D
600 x 2162 x 642
ATV61EXC2C16N4
350
200
ATV61HC22N4D
800 x 2162 x 642
ATV61EXC2C22N4
380
220



250
ATV61HC25N4D
800 x 2162 x 642
ATV61EXC2C25N4
485
280
ATV61HC31N4D
800 x 2162 x 642
ATV61EXC2C31N4
485
315



355
ATV61HC40N4D
1200 x 2162 x 642
ATV61EXC2C40N4
640
400



500
ATV61HC50N4D
1200 x 2162 x 642
ATV61EXC2C50N4
680
560
ATV61HC63N4D
1200 x 2162 x 642
ATV61EXC2C63N4
805
630



IP5490
ATV61HD90N4D
600 x 2262 x 642
ATV61EXC5D90N4
325
110
ATV61HC11N4D
600 x 2262 x 642
ATV61EXC5C11N4
325
132
ATV61HC13N4D
600 x 2262 x 642
ATV61EXC5C13N4
345
160
ATV61HC16N4D
600 x 2262 x 642
ATV61EXC5C16N4
360
200
ATV61HC22N4D
800 x 2262 x 642
ATV61EXC5C22N4
385
220



250
ATV61HC25N4D
800 x 2262 x 642
ATV61EXC5C25N4
485
280
ATV61HC31N4D
800 x 2262 x 642
ATV61EXC5C31N4
485
315



355
ATV61HC40N4D
1200 x 2262 x 642
ATV61EXC5C40N4
660
400



500
ATV61HC50N4D
1200 x 2262 x 642
ATV61EXC5C50N4
700
560
ATV61HC63N4D
1200 x 2262 x 642
ATV61EXC5C63N4
835
630



Трехфазное напряжение питания: 500 В, 50/60 Гц (2)
IP2390
ATV61HC11Y
600 x 2162 x 642
ATV61EXC2D90N
361
110
ATV61HC13Y
600 x 2162 x 642
ATV61EXC2C11N
361
132
ATV61HC16Y
600 x 2162 x 642
ATV61EXC2C13N
412
160
ATV61HC20Y
600 x 2162 x 642
ATV61EXC2C16N
412
200
ATV61HC25Y
800 x 2162 x 642
ATV61EXC2C20N
503
250
ATV61HC31Y
800 x 2162 x 642
ATV61EXC2C25N
553
315
ATV61HC40Y
800 x 2162 x 642
ATV61EXC2C31N
553
400
ATV61HC50Y
1200 x 2162 x 642
ATV61EXC2C40N
828
500
ATV61HC63Y
1200 x 2162 x 642
ATV61EXC2C50N
916
630
ATV61HC80Y
1200 x 2162 x 642
ATV61EXC2C63N
916
IP5490
ATV61HC11Y
600 x 2262 x 642
ATV61EXC5D90N
371
110
ATV61HC13Y
600 x 2262 x 642
ATV61EXC5C11N
371
132
ATV61HC16Y
600 x 2262 x 642
ATV61EXC5C13N
422
160
ATV61HC20Y
600 x 2262 x 642
ATV61EXC5C16N
422
200
ATV61HC25Y
800 x 2262 x 642
ATV61EXC5C20N
503
250
ATV61HC31Y
800 x 2262 x 642
ATV61EXC5C25N
553
315
ATV61HC40Y
800 x 2262 x 642
ATV61EXC5C31N
553
400
ATV61HC50Y
1200 x 2262 x 642
ATV61EXC5C40N
858
500
ATV61HC63Y
1200 x 2262 x 642
ATV61EXC5C50N
946
630
ATV61HC80Y
1200 x 2262 x 642
ATV61EXC5C63N
946
(1) Данные значения мощности приведены для номинальной частоты коммутации 4 кГц для ATV61HC11N4D - HC63N4D и 2,5 кГц для ATV61HC11Y - HC80Y в продолжительном режиме работы.
Частота коммутации настраивается от 2 до 8 кГц для ATV61HD90N4D - ATV61HC63N4D и от 2,5 до 4,9 кГц для ATV61HC11Y - HC80Y.
ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5, 4 или 8 кГц в зависимости от типоразмера.
В продолжительном режиме работы свыше частоты коммутации необходимо уменьшить номинальный ток ПЧ.
(2) Максимальный ожидаемый ток КЗ равен 100 кA. Данные значения приведены для используемых на входе предохранителей.
Степень защитыМощность (1)Для применения с ПЧГабаритные размеры (ШхВхГ)АртикулМасса
кВтммкг
Трехфазное напряжение питания: 690 В, 50/60 Гц (2)
IP23110
ATV61HC11Y
600 x 2162 x 642
ATV61EXC2C11Y
361
132
ATV61HC13Y
600 x 2162 x 642
ATV61EXC2C13Y
361
160
ATV61HC16Y
600 x 2162 x 642
ATV61EXC2C16Y
412
200
ATV61HC20Y
600 x 2162 x 642
ATV61EXC2C20Y
412
250
ATV61HC25Y
800 x 2162 x 642
ATV61EXC2C25Y
503
315
ATV61HC31Y
800 x 2162 x 642
ATV61EXC2C31Y
553
400
ATV61HC40Y
800 x 2162 x 642
ATV61EXC2C40Y
553
500
ATV61HC50Y
1200 x 2162 x 642
ATV61EXC2C50Y
828
630
ATV61HC63Y
1200 x 2162 x 642
ATV61EXC2C63Y
916
800
ATV61HC80Y
1200 x 2162 x 642
ATV61EXC2C80Y
916
IP54110
ATV61HC11Y
600 x 2262 x 642
ATV61EXC5C11Y
371
132
ATV61HC13Y
600 x 2262 x 642
ATV61EXC5C13Y
371
160
ATV61HC16Y
600 x 2262 x 642
ATV61EXC5C16Y
422
200
ATV61HC20Y
600 x 2262 x 642
ATV61EXC5C20Y
422
250
ATV61HC25Y
800 x 2262 x 642
ATV61EXC5C25Y
503
315
ATV61HC31Y
800 x 2262 x 642
ATV61EXC5C31Y
553
400
ATV61HC40Y
800 x 2262 x 642
ATV61EXC5C40Y
553
500
ATV61HC50Y
1200 x 2262 x 642
ATV61EXC5C50Y
858
630
ATV61HC63Y
1200 x 2262 x 642
ATV61EXC5C63Y
946
800
ATV61HC80Y
1200 x 2262 x 642
ATV61EXC5C80Y
946
(1) Данные значения мощности приведены для номинальной частоты коммутации 2,5 кГц для ATV61HC11Y - HC80Y в продолжительном режиме работы.
Частота коммутации настраивается от 2,5 до 4,9 кГц для ATV61HC11Y - HC80Y.
ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5 или 4 кГц в зависимости от типоразмера.
В продолжительном режиме работы свыше частоты коммутации необходимо уменьшить номинальный ток ПЧ.
(2) Максимальный ожидаемый ток КЗ равен 100 кA. Данные значения приведены для используемых на входе предохранителей.
Телефон: +7 (499) 322-91-34
для звонков из Казахстана +7 (717) 269-69-54
Почта: info@b2b-privod.ru
Поставка промышленного оборудования оптом и в розницу звоните!
Назад к содержимому
