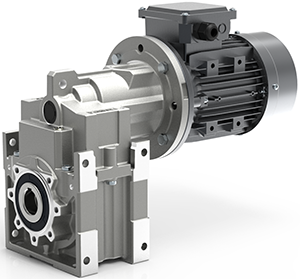

Цилиндрические мотор-редукторы Varvel серии MRN
Серия MRN – насадной цилиндрический несоосный двух- или трехступенчатый мотор редуктор с параллельным расположением входного и выходного валов относительно друг друга. Имеет широкий диапазон передаточных отношений.
Двухступенчатый редуктор может обеспечить передаточное отношение до i=63, при этом КПД редуктора составляет 96%.
Данное оборудование получило широкое применение в качестве приводов мостовых и козловых кранов.
![](images/mrn-12.png)
Технические характеристики редукторов MRN
Диапазон передаточных чисел: 6,59-62,78
Передаваемый момент: 210 Hм
Диапазон мощностей: до 2,90 кВт
Перечень опций: Установка сапуна, ограничитель обратного хода (backstop device), дополнительный выступающий быстроходный вал, исполнение выходного вала под шлиц и обжимную муфту, исполнения для низких и высоких температур.

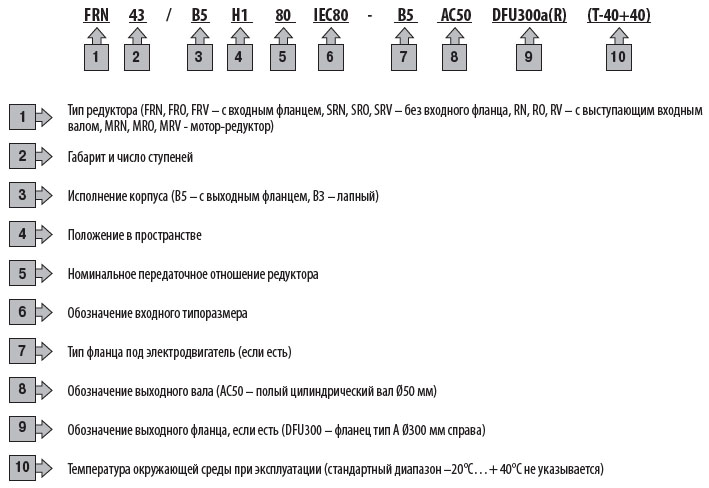

Система обозначений редукторов Varvel серии MRN
![](images/sistema-oboznacheniy-varvel-rn.jpg)
Габаритные размеры редукторов Varvel серии MRN

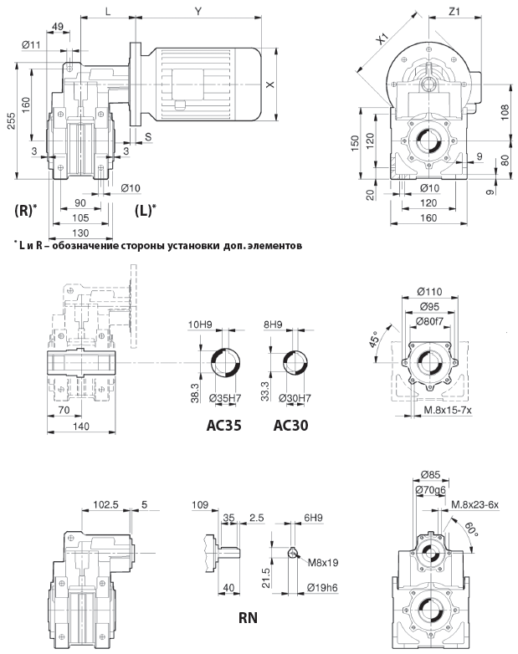

RN 22-23

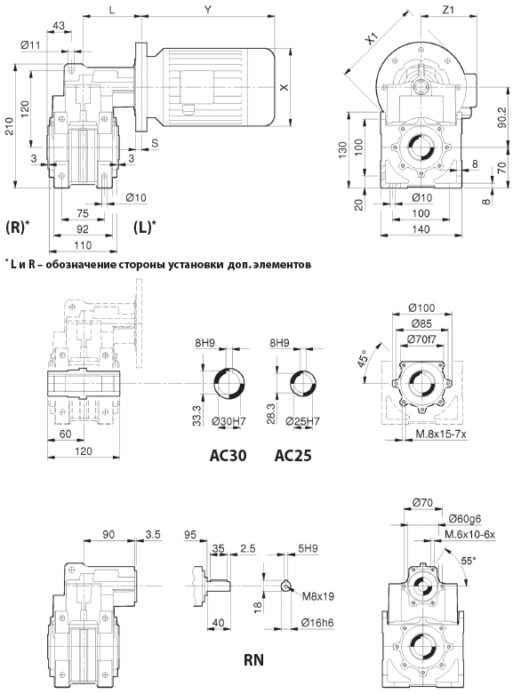

RN 12-13
![](images/gabarity-varvel-rn-22-23_0i73m6jr.png)
![](images/gabarity-varvel-rn-12-13_d2cwtz1d.png)

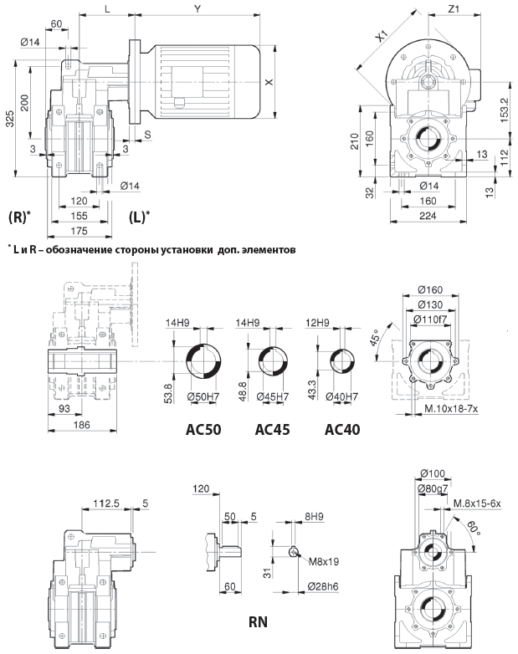

RN 42-43

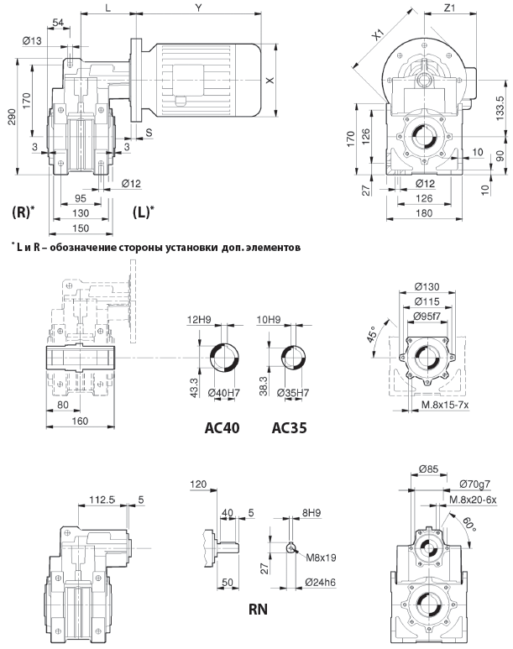

RN 32-33
![](images/gabarity-varvel-rn-42-43_cm4147n0.png)
![](images/gabarity-varvel-rn-32-33_9oga72vk.png)

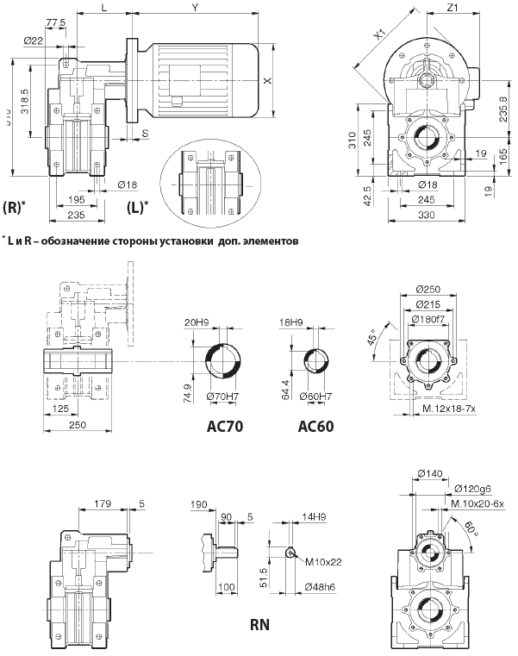

RN 62-63

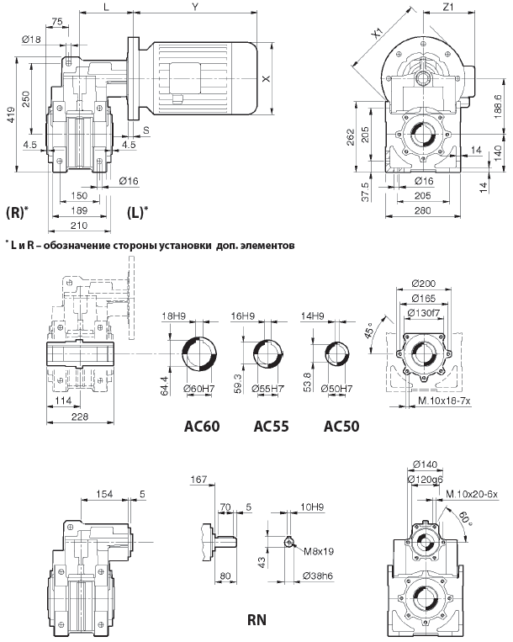

RN 52-53
![](images/gabarity-varvel-rn-62-63_hcxw1fzw.png)
![](images/gabarity-varvel-rn-52-53_cjk11yyc.png)
