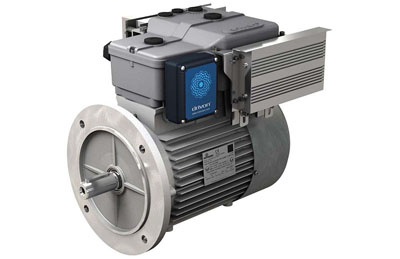

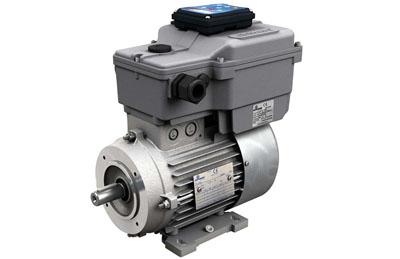

Инверторные двигатели Motovario серии DV
Drivon, задуманный для использования в различных видах установок (в частности, на насосах, вентиляторах и транспортерах), изготовлен из высоконадежных компонентов и управляется посредством ПО. Это наделяет установку превосходными эксплуатационными характеристиками особенно в отношении ее энергоэффективности. Векторное управление не только обеспечивает постоянный крутящий момент двигателя при широком выборе частот, не требуяпри этом систематического использования сервовентиляции на низких оборотах, но и быстро и точно отвечает на динамику функционирования, позволяя двигателю работать на высокой перегрузке по моменту.
Drivon, задуманный для работы в неоднородных и изменяемых условиях питания, представлен в варианте исполнения однофаз./ трехфаз. (200–260 В / 47–63 Гц) с мощностью двигателя от 0,25 до 1,5 кВт и варианте исполнения трехфаз. (360–480 В / 47–63 Гц) с мощностью двигателя 0,25–5,5 кВт. Многочисленные функциональные возможности ПО, которым оснащено это устройство, позволяют пользователю легко и оперативно управлять им посредством большого количества стандартных и дополнительных интерфейсов. Электроника (разбита на 10 классов мощности) устанавливается в корпусах, которые могут быть двух размеров: один для мощности до 1,5 кВт, второй — 5,5 кВт
Drivon 230 В:
Однофазное и трехфазное питание: (200–260) В / (47–63) Гц
Номинальная мощность: 0,25; 0,37; 0,55; 0,75; 1,1; 1,5 кВт
Интервал скорости: 0–2500 об/мин
Drivon 400 В:
Трехфазное питание: (360-480) В / (47–63) Гц
Номинальная мощность: 0,25; 0,37; 0,55; 0,75; 1,1; 1,5; 2,2; 3,0; 4,0; 5,5 кВт
Интервал скорости: 0–3000 об/мин
Основные преимущества инверторных двигателей Motovario серии DV:
- Разомкнутая система с трансвекторным управлением асинхронных двигателей
- Класс защиты IP55 (IP56, IP65, IP66 как вариант)
- Функция STO (Безопасного отключения крутящего момента) для безопасного останова в соответствии с требованиями норматива ISO 13849-1 и IEC 61508
- Бортовой потенциометр с функцией пуска с программируемым пороговым значением
- Встроенный USB-интерфейс
- Встроенные полевая шина CANopen DSP402 и Modbus RTU
- Эксплуатация в непрерывном режиме на низкой скорости с низким коэффициентом использования сервовентиляции
- Перегрузка по моменту величиной 200% при переходном режиме
- Тепловая защита двигателя I2t
- Вход для датчика температуры PTC и биметаллического датчика
- Многоцветный светодиодный индикатор для быстрой диагностики
- Программируемые многофункциональные цифровые оптоизолированные входы
- Максимальный движущий момент настраивается пользователем
- Возможность регулирования скорости посредством энкодера на двигателе
- Мгновенное восстановление работы двигателя
- Комбинаторное кратное контрольное значение по частоте
- Динамическое торможение с быстрым аварийным остановом
- Внешний ПИ-регулятор процесса с аналоговой ответной реакцией
- Программируемые S-образные рампы
- Контролируемое управление частотой механического резонанса
- Интеллектуальная цифровая клавиатура управления и программирования (как дополнительный вариант)
- Модуль потенциометра + контроль направления движения (как дополнительный вариант)
- Модуль передачи данных Profibus DP (как дополнительный вариант)
- Модуль электромеханического торможения (как дополнительный вариант)
- Модуль для расширения ВХ/ВЫХ (как дополнительный вариант)
- Модуль динамического торможения со встроенным резистором (как дополнительный вариант)

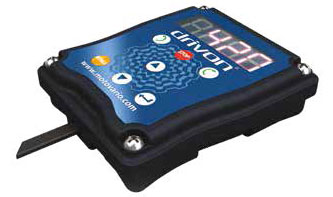

Интеллектуальная цифровая клавиатура
• 4-цифровой 7-сегментный дисплей
• Кнопки ВВЕРХ/ВНИЗ/ВВОД/РЕЖИМ/НАПРАВЛЕНИЕ ДВИЖЕНИЯ
• Встроенный потенциометр
• Функция копирования параметров
• Быстрое соединение посредством RJ11
• Возможность ДУ

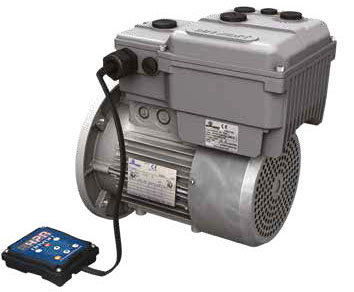

Дополнительные принадлежности
• Возможные степени защиты: IP56 - IP65 - IP66
• Модуль потенциометра + контроль направления движения
• Модуль управления электромагнитным тормозом
• Модуль динамического торможения и прерыватель
• Дополнительные принадлежности и варианты двигателя
• Кнопка аварийного останова
• Модуль передачи данных: EtherCAT, Profibus, Profinet, Ethernet/IP
Персонализация изделия под потребности клиента яляется одним из преимуществ компании Motovario. Благодаря контрольному перечню вопросов клиенту предоставляется возможность подробно описать данные по объекту, необходимые для разработки требуемого изделия. Данные заносятся в созданное компанией программное обеспечение подбора, позволяющее выполнить компоновку изделия. Таким бразом, Motovario может предоставить правильно сконфигурированный инвертор и тем самым ответить на любую потребность по применению.

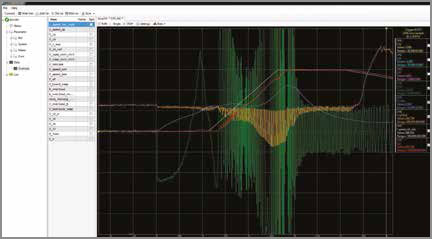

ПО конфигурации контроля
В комплекте с Drivon поставляется конфигурационное ПО, которое может быть использовано для задачи параметров мотоинвертора посредством серийного USB- порта. Во время эксплуатации изделия то же ПО может пригодиться и для контроля контрольных величин изделия, отображая их через функцию осциллоскопа.
Интегрированная функция ПЛК
Встроенная функция ПЛК позволяет выполнять простые автоматические циклы без использования других внешних логических устройств.
С помощью функций «Таймер», «Счетчик», «Компаратор», «Флип-флоп», «И», «Или», «Xor», «Не», реализованных в микропрограмме преобразователя, можно создавать последовательные программы для управления движениями и автоматизмами в машине, связанные как с внутренними, так и внешними событиями Drivon.
Программирование является простым и интуитивно понятным и осуществляется посредством объединения предварительно определенных функциональных блоков, которые могут быть выбраны и параметризованы пользователем
