Червячные мотор-редукторы Motovario
Червячные редукторы NMRV и NMRV power в настоящее время представляют собой самые передовые решения к требованиям рынка с точки зрения эффективности и гибкости. Новая серия NMRVpower, также выпускается в виде компактного редуктора с цилиндрической предступенью/опция разработана для высокой модульности конструкци. Небольшое число базовых моделей может быть примено к большому количеству мощностей, что гарантирует высокую производительность.

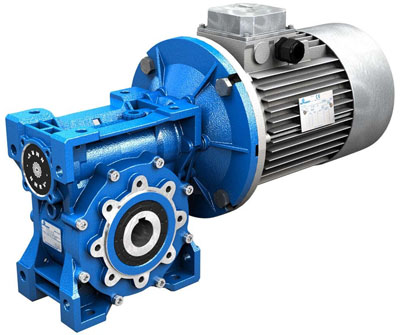

NMRV

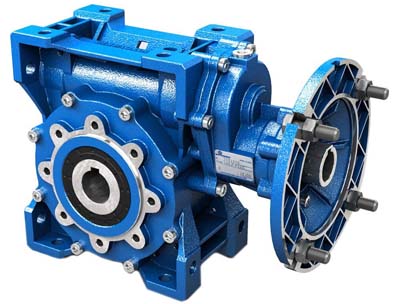

NMRV-P
Червячные мотор-редукторы Motovario
Червячные мотор-редукторы Motovario
Размеры: 025-030-040-050-130-150
Устанавливается для муфты двигателя
Размеры: 063-075-090-110
Устанавливается для муфты двигателя
• Редукторы до 110 габарита изготовлены из литого алюминиевого сплава, редукторы 130 и более габарита из серого чугуна G200
• Редукторы из алюминия поставляются в комплекте с синтетическим маслом и позволяют устанавливать в любой монтажной позиции, при этом нет необходимости изменять количества смазки
• Червячное колесо: бронза Cu SN12 Ni2 (UNI7013-10)
• Профиль червячного вала ZI (UNI4760)
• Отличная механическая прочность и особо легкие
• Грузоподъемность в соответствии с: ISO.14521, DIN.3996, BS 721, AGMA 6034, ISO 6336, DIN 3990, DIN 743, ISO 281
• Начиная с типоразмера 030, редукторы окрашены синим ЛКМ на основе эпоксидно-полиэфирного порошка RAL 5010
• Поставляется с цилиндрической предступенью: HA31 для NMRV040/ NMRV050, для NMRV-серии P предступень HW
• Доступны различные комбинации червячных редукторов: NMRV / NMRV, NMRV / NMRV-P, NMRV-P/NMRV-P и NMRV-P/NMRV
• Редукторы доступны в версиях ATEX 3GD/2GD
Червячный мотор-редуктор
• Мощность от 0,06 кВт до 15 кВт с трехфазным 4хполюсным двигателем
• Передаточное отношение от 5 до 100
• Максимальный крутящий момент 1.550 Нм
• Допустимая радиальная нагрузка 18.000 Н
Крутящий
момент на выходном M2 [Nm]
Передаточное отношение
MinMaxMinMax
NMRV 0301319580
NMRV 0402948100
NMRV 0505588
NMRV-P 0631181607,5
NMRV-P 075180247
NMRV-P 090270432
NMRV-P 110430725
NMRV 1307401050
NMRV 15010001550
Комбинированные червячные мотор-редукторы
• Мощность от 0,06 кВт до 1,85 кВт с трехфазным 4хполюсным двигателем
• Передаточное отношение от 100 до 5.000
• Максимальный крутящий момент 2.670 Нм
Крутящий момент на выходном M2 [Nm]
Передаточное отношение
MinMaxMinMax
NMRV 030/04043731005000
NMRV 030/05079145
NMRV 030/NMRV-P 063150271
NMRV 040/050120145
NMRV 040/NMRV-P 063231271
NMRV 040/NMRV-P 075
352444
NMRV 040/NMRV-P 090
361700
NMRV 050/NMRV-P 110
6481265
NMRV-P 063/110
11001265
NMRV-P 063/NMRV-P 130
11231760
NMRV-P 063/NMRV-P 150
19712670
Червячные мотор-редукторы NMRV с цилиндрической предступенью HA31
HA31 - это новый одноступенчатый цилиндрический редуктор доступный в виде предступени для червячных редукторов NMRV040 и NMRV050. Он может поставляться в виде отдельного блока для установки на любой тип мотор-редуктора.
• Литой корпус из алюминиевого сплава; шестерни закалены и отпущены с стальным профилем зуба из 20MnCr5 (UNI7846)
• Доступны как неокрашенные, так и окрашенные в синий цвет RAL 5010 эпоксидно-полиэфирным порошком
• Мощность до 1,1 кВт и до 080 габарита электродвигателя
• Передаточное отношение комбинированного редуктора от 22,08 до 315
• Максимальный крутящий момент предступени HA31 + червячный редуктора 206 Нм
Червячные мотор-редукторы NMRV-P с цилиндрической предступенью HW
• Производятся два габарита цилиндрической предступени HW: HW030 могут быть установлен на редукторы NMRV-power 063-075 габарита и HW040 могут быть оснащены редукторы NMRV-power 090-110
• Цилиндрические предступени являются модульными, поэтому могут быть установлены в сочетании с различными двигателями (PAM), В5 и В14 фланцем
• Литой корпус из алюминиевого сплава; шестерни закалены и отпущены с стальным профилем зуба из 20MnCr5 (UNI7846)
• Мощность до 1,85 кВт и до 090 габарита электродвигателя
• Передаточное отношение комбинированного редуктора от 22,08 до 1.083,33
• Максимальный крутящий момент предступени HW + червячный редуктора 1.189 Нм
