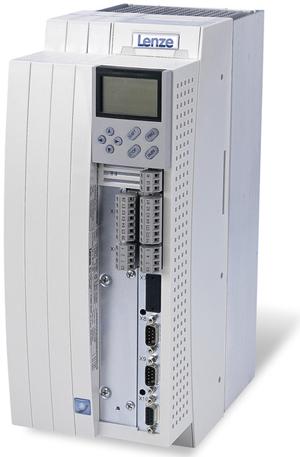

Преобразователи частоты Lenze серии 9300 Servo
Lenze 9300 Servo – наиболее высокоэффективный преобразователь для управления асинхронными и синхронными двигателями в диапазоне мощностей 0,37-75 кВт. Базовая модель сервопреобразователя 9300 Servo предназначена для работы в режиме с обратной связью по скорости (в качестве датчика используется резольвер или энкодер). Ее основные компоненты: интегрированная системная шина для включения нескольких контроллеров в сеть, два ПИД-регулятора, свободно конфигурируемые блоки для обработки аналоговых, цифровых и фазовых сигналов. Высокая эффективность сервоинверторов Lenze 9300 со скоординированной программой двигателя составляет оптимальную систему приводов. Хорошо продуманные с точки зрения дизайна и гибкости использования, сервоинверторы Lenze 9300 проложили дорогу в будущее приводов.
Диапазон мощностей: 0,37 - 75 кВт
Напряжение питания: 3-фазное 400-480 В
Основные преимущества:
- Интегрированная системная шина для включения нескольких контроллеров в сеть
- Два ПИД-регулятора
- Свободно конфигурируемые блоки для обработки аналоговых, цифровых и фазовых сигналов
- Сервопривод обеспечивает глубину регулирования скорости 1:10 000, динамику управления 6 - 20 мс/1000 об/мин, управление фазой с разрешением 0,005 (16 бит на 1 оборот)
- Диапазоны входной и выходной управляющей частоты 0-500 кГц
- Различные варианты программного обеспечения – 9300 Register, 9300 Cam Profile, 9300 Positioner, 9300-servo PLC-дают возможность решения практически любых задач в областях: подач и главного движения в металлорежущих станках, системах распределенного управления, автоматических линиях, в отраслях деревообрабатывающей, упаковочной, полиграфической, текстильной промышленности
Применение:
- Металлорежущие станки
- Упаковочное оборудование
- Полиграфия
- Текстильная промышленность
Технические данные преобразователя частоты 9300 Servo
Общие данные / эксплуатационные режимы | Значения | ||
Вибрационное сопротивление | Germanischer Lloid, общие условия | ||
| Влажность | Класс F влажности без уплотнения (средняя относительная влажность 85%) | ||
| Допустимые диапазоны температуры | При транспортировке контроллера: -25 °С...+70 °С При хранении контроллера: -25 °С...+50 °С При работе контроллера: 0 °С...+40 °С без уменьш. мощности, +40 °С...+55 °С с уменьш. мощности (контр. 9321-9326), +40 °С...+55 °С с уменьш. мощности (контр. 9327-9332) | ||
Допустимая высота установки h | h <= 1000 м без уменьш. мощности 1000 м < h <= 4000 м с уменьш. мощности | ||
| Степень загрязения | VDE 0110 часть 2 степень загрязнения 2 | ||
| Эмиссия шума | Требования инстр. EN-50081-2, EN 50082-1, EN 61800-3 Ограничения класса А асс. К 55011 (индустр. область) с сетевым фильтром А Ограничения класса B асс. К 55022 (жилые районы) с сетевым фильтром В и установкой силового шкафа | ||
| Помехоустойчивость | Поддерживаемые ограничения при использовании сетевого фильтра. Требования асс. К 50082-2, IEC 22G-WG4 (Cv) 21. | ||
| Требования | Стандарт | Строгое обращение | |
| ESD | EN61000-4-2 | 3, т.е 8 кВ для воздушной и 6 кВ для контактной разгрузки | |
| RF интерференция (корпус) | EN61000-4-3 | 3, т.е 10 В/м, 27-1000 МГц | |
| Пакет | EN61000-4-4 | 3/4, то есть 2 кВ/5 кГц | |
| Колебания (на сетевом каб) | IEC 1000-4-5 | 3, т.е 12/50 мкс, 1 кВ фаза-фаза, 2 кВ фаза - РЕ | |
| Напряженность изоляции | Категория перенапряжения III согласно VDE 0110 | ||
| Упаковка | Согласно DIN4180 9321-9332: Продажная упаковка | ||
| Тип защиты | IP20 IP41 на стенке радиатора для терморазделения (перфорации) NEMA 1: Защита против контакта | ||
| Соответствие | CE: Низковольтная Директива UL508: Промышленное оборудование управления UL508C: Оборудование преобразования мощности | ||
Цепи управления частотных преобразователей Lenze 9300 Servo

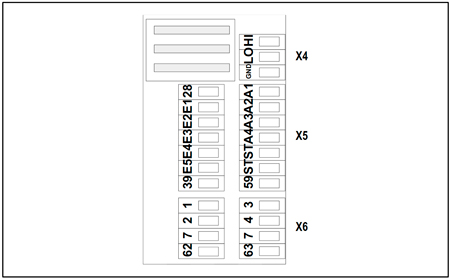

Размещение цепей управления на передней панели контроллера

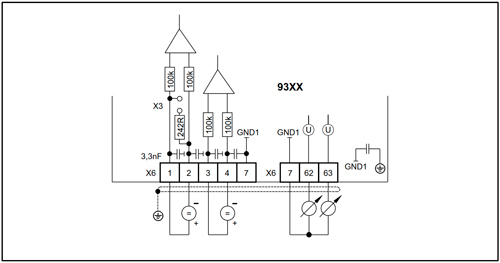

Аналоговые входы и выходы, входы питаются от внешнего источника
Панель управления инверторов Lenze 9300 Servo

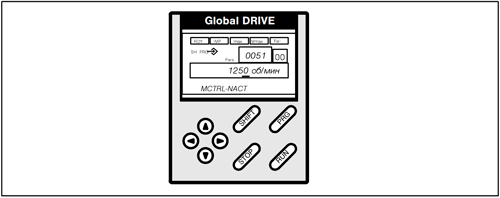

Вид спереди

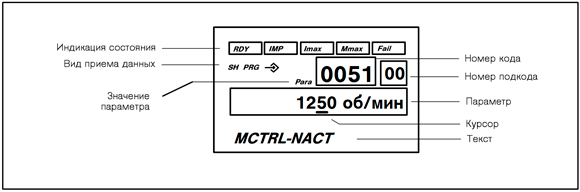

LCD дисплей
Типы сети / свойства сети инвертора 9300 Servo
Сеть | Работа контроллера | Примечания |
| С заземлением | Ограничений нет | Проверяйте номиналы контроллера |
| С изолированным заземлением (IT сеть) | Работа с рекомендуемыми сетевыми фильтрами невозможна. | При возникновении неисправности заземления разрушается сетевой фильтр. |
| С заземленной фазой | Работа невозможна. | |
| Питание постоянным напряжением по +U3/-U3 | Напряжение должно быть симметрично PE | Сообщите изготовителю Контроллер может быть сломан при заземлении + U3 или -U3 проводника |
Каталоги и опросные листы для заказа преобразователей частоты Lenze серии 9300 Servo
Каталог Lenze 9300 Servo
