Преобразователи частоты Altivar Process ATV900
Преобразователи частоты Altivar Process позволяют более полно использовать возможности оборудования и снижать эксплуатационные расходы благодаря оптимизации энергопотребления и удобству использования
• Функции безопасности и автоматического управления, соответствующие требованиям, предъявляемым к системам контроля большинства технологических установок
• Дополнительные коммуникационные модули, позволяющие использовать преобразователь частоты в системах автоматизации, построенных с использованием основных промышленных протоколов
• Количество конфигурируемых входов-выходов, достаточное для реализации большинства схем  управления
• Понятный алгоритм ввода в эксплуатацию с использованием графического терминала
• Местный и дистанционный контроль параметров с использованием встроенного веб-сервера
• Режимы энергосбережения, обеспечение низкого уровня искажений питающей сети
• Встроенный фильтр ЭМС

В зависимости от исполнения, преобразователи частоты Altivar Process предлагаются в нескольких вариантах по типу монтажа и с различными степенями защиты:
Преобразователи частоты для настенного монтажа, степень защиты IP 21, диапазон мощности от 0 75 кВт до 160 кВт, с возможностью монтажа без оболочки в электропомещении, либо с установкой в шкафу
• Преобразователи частоты для настенного монтажа, степень защиты IP 55, диапазон мощности от 0 75 кВт до 90 кВт, готовые к эксплуатации в неблагоприятных условиях в помещении либо при наружной установке для уменьшения длины кабеля двигателя  Преобразователи частоты для настенного монтажа со степенью защиты IP 55 могут комплектоваться разъединителем

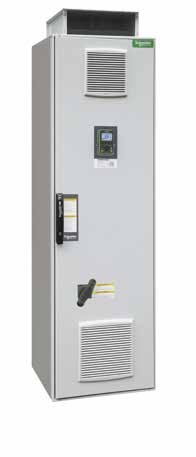

• Преобразователи частоты для напольной установки, со степенью защиты IP 21 и IP 54, диапазон мощности от 110 кВт до 315 кВт, комплектное устройство с минимальными габаритными размерами, с возможностью применения в обычных или неблагоприятных условиях окружающей среды
Серия преобразователей частоты Altivar Process 900 разработана для получения максимальной
производительности оборудования в сочетании с исключительными алгоритмами управления двигателями и возможностями интеграции в системы управления и контроля.
Предлагаются специализированные прикладные функции для оборудования, применяемого в различных отраслях промышленности:
  • Возможность управления электродвигателями любых типов
  • Работа в режиме "ведущий - ведомый" при любом способе соединения узлов механизмов (жесткое или эластичное соединение)
  • Сетевые сервисы обеспечивают продолжение работы даже в случае разрыва соединения
  • Интегрированный веб-сервер и журнал событий уменьшают время простоя, позволяя быстро диагностировать и устранить неисправность или выполнить плановое техническое обслуживание

Объединение возможностей преобразователей частоты Altivar Process ATV900 и комплексных систем управления Schneider Electric, как Foxboro Evo (при автоматизации непрерывных процессов) или M580 ePAC (при построении гибридных систем), позволяет предложить высокоэффективное, законченное решение по автоматизации и управлению, снижая суммарные затраты на внедрение и обслуживание оборудования.
Такое решение обеспечивает надежность и целостность процессов эксплуатации, упрощает работу обслуживающего персонала, сокращает затраты на поиск неисправностей и помогает предотвращать их появление, контролируя состояние оборудования и напоминая о необходимости проведения плановых работ по техническому обслуживанию. Возможности системы позволяют получать значительный объем текущей информации и на основании данных объективного контроля
и вносить коррективы в управление технологическим процессом, учитывая производительность и энергоэффективность.
Используя типовые функциональные возможности (FDT/DTM, Ethernet,    ), предлагается сбалансированное и гибкое решение, обеспечивающее технологический процесс простой и доступной по затратам системой управления.

Технические характеристики Altivar Process ATV900
Altivar Process ATV900, трехфазное напряжение питания 200-240 В, 50/60 Гц, степень защиты IP21, исполнение для настенного монтажа (1)
ДвигательСетьAltivar Process
Мощность (2)Линейный ток (3)Полная мощностьМакс. линейный ток КЗ IscМакс. ток в установившемся режиме (2)Макс. переходный ток в течение 60 секундАртикул (1)Масса
ND:Нормальный режим (4)200 В240 В240 В
HD:Тяжелый режим (5)

кВтл.с.ААкВАкААА
кг
Трехфазное напряжение питания 200 - 240 В, 50/60 Гц
ND
0,75132,61,1504,65,5
ATV930U07M3
4,3
HD
0,370,51,71,50,6503,35

ND
1,525,952,15089,6
ATV930U15M3
4,3
HD
0,7513,331,2504,66,9

ND
2,238,47,235011,213,4
ATV930U22M3
4,5
HD
1,5265,32,250812

ND
3-11,59,94,15013,716,4
ATV930U30M3
4,5
HD
2,238,77,63,25011,216,8

ND
4515,112,95,45018,722,4
ATV930U40M3
4,6
HD
3-11,710,24,25013,720,6

ND
5,57,520,217,17,15025,430,5
ATV930U55M3
7,7
HD
4515,1135,45018,728,1

ND
7,51027,122,69,45032,739,2
ATV930U75M3
13,8
HD
5,57,520,116,975025,438,1

ND
111539,332,913,75046,856,2
ATV930D11M3
13,8
HD
7,51027,223,19,65032,749,1

ND
152052,645,518,95063,476,1
ATV930D15M3
27,3
HD
111540,134,314,35046,870,2

ND
18,52566,754,522,75078,494,1
ATV930D18M3
27,3
HD
152053,144,918,75063,495,1

ND
223076,064,326,75092,6111,1
ATV930D22M3
27,3
HD
18,52564,854,522,75078,4117,6

ND
3040104,788,636,850123147,5
ATV930D30M3
57,6
HD
223078,367,127,95092,6138,9

ND
3750128,0107,844,850149178,8
ATV930D37M3
57,6
HD
3040104,788,636,850123184,5

ND
4560155,1130,454,250176211,2
ATV930D45M3
57,6
HD
3750128,5108,545,150149223,5
Altivar Process ATV900, трехфазное напряжение питания 200-240 В, 50/60 Гц, степень защиты IP21, без тормозного прерывателя, исполнение для настенного монтажа (1)
ДвигательСетьAltivar Process
Мощность (2)Линейный ток (3)Полная мощностьМакс. линейный ток КЗ IscМакс. ток в установившемся режиме (2)Макс. переходный ток в течение 60 секундАртикул (1)Масса
ND:Нормальный режим (4)200 В240 В240 В
HD:Тяжелый режим (5)

кВтл.с.ААкВАкААА
кг
ND
3040104,788,636,850123147,6
ATV930D30M3C
56,6
HD
223078,367,127,95092,6138,9

ND
3750128,0107,644,850149178,8
ATV930D37M3C
56,6
HD
3040104,788,636,850123184,5

ND
4560155,1130,454,250175211,2
ATV930D45M3C
56,6
HD
3750128,5108,545,150149223,5

ND
557518916161,150211253,2
ATV930D55M3C (6)
82
HD
45601561345050176264

ND
7510025621583,750282338,4
ATV930D75M3C (6)
82
HD
557518916161,150211316,5

(1) Преобразователи частоты Altivar Process ATV930pppM3 не оснащаются фильтрами ЭМС. При необходимости могут устанавливаться внешние дополнительные фильтры ЭМС, позволяющие соответствовать самым жестким требованиям по электромагнитной совместимости
(2) Значения приведены для номинальной частоты коммутации 4 кГц, преобразователи частоты до типоразмера ATV930D22M3 или 2.5 кГц, преобразователи частоты ATV930D30M3 - D45M3 и ATV930D30M3C - D75M3C, при использовании в продолжительном режиме работы. Для всех типоразмеров Altivar Process ATV900 частота коммутации может быть сконфигурирована. При значении настройки выше 2.5 или 4 кГц, в зависимости от типоразмера, преобразователь частоты будет автоматически уменьшать частоту коммутации при превышении порогового значения теплового состояния. При продолжительной работе преобразователя частоты с частотой коммутации выше номинальной, выходной ток должен быть уменьшен в соответствии с характеристиками
(3) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока короткого замыкания Isc
(4) Значения приведены для оборудования, предполагающего при работе возможность незначительной перегрузки (до 120%)
(5) Значения приведены для оборудования, предполагающего при работе возможность существенной перегрузки (до 150%)
(6) Преобразователи частоты поставляются со степенью защиты IP 00 для установки в оболочку. Для возможности настенного монтажа и получения степени защиты IP 21, необходимо применять защитный кожух VW3A9704
Altivar Process ATV900, трехфазное напряжение питания 380-480 В, 50/60 Гц, степень защиты IP21, категория С2 или С3, исполнение для настенного монтажа (1)
ДвигательСетьAltivar Process
Мощность (2)Линейный ток (3)Полная мощностьМакс. линейный ток КЗ IscМакс. ток в установившемся режиме (2)Макс. переходный ток в течение 60 секундАртикулМасса
ND:Нормальный режим (4)380 В480 В380 В
HD:Тяжелый режим (5)

кВтл.с.ААкВАкААА
кг
Трехфазное напряжение питания: 380...480 В, 50/60 Гц (4)
ND0,7511,51,31,1502,22,6
ATV930U07N4
4,5
HD0,370,50,90,80,7501,52,3

ND
1,5232,62,25044,8
ATV930U15N4
4,5
HD
0,7511,71,51,2502,23,3

ND
2,234,33,83,2505,66,7
ATV930U22N4
4,5
HD
1,523,12,92,45046

ND
3-5,85,14,2507,28,6
ATV930U30N4
4,6
HD
2,234,543,3505,68,4

ND
457,66,75,6509,311,2
ATV930U40N4
4,6
HD
3-65,44,5507,210,8

ND
5,57,510,49,17,65012,715,2
ATV930U55N4
4,7
HD
4587,26,0509,314

ND
7,51013,811,99,95016,519,8
ATV930U75N4
7,7
HD
5,57,510,59,27,65012,719,1

ND
111519,81714,15023,528,2
ATV930D11N4
7,7
HD
7,51014,112,510,45016,524,8

ND
15202723,319,45031,735,3
ATV930D15N4
13,6
HD
111520,618,115,05023,535,3

ND
18,52533,428,9245039,247
ATV930D18N4
14,2
HD
152027,724,420,35031,747,6

ND
223039,634,428,65046,355,6
ATV930D22N4
14,3
HD
18,52534,129,924,95039,258,8

ND
304053,345,938,25061,573,8
ATV930D30N4
28
HD
223040,535,829,85046,369,5

ND
375066,257,347,65074,589,4
ATV930D37N4
28,2
HD
304054,848,340,25061,592,3

ND
456079,869,157,45088105,6
ATV930D45N4
28,7
HD
375067,159,049,15074,5111,8
ND
557597,284,27050106127,2
ATV930D55N4
57,5
HD
456081,471,859,75088132

ND
75100131,3112,793,750145174
ATV930D75N4
59
HD
557598,986,972,250106159

ND
90125156,2135,8112,950173207,6
ATV930D90N4
59,5
HD
75100134,3118,198,250145217,5

ND
22035039732424750427512
ATV930C22N4 (6)
172
HD
16025029624618750302453

(1) Фильтр ЭМС категории применения С2 для преобразователей частоты ATV930U07N4 - D45N4. Фильтр ЭМС категории применения С3 для преобразователей частоты ATV930D45N4 и большего типоразмера
(2) Значения приведены для номинальной частоты коммутации 4 кГц для ATV930U07N4 - ATV930D45N4 или 2.5 кГц для ATV930D55N4 - D90N4,при использовании в продолжительном режиме работы.
При значении настройки выше 2.5 или 4 кГц, в зависимости от типоразмера, преобразователь частоты будет автоматически уменьшать частоту коммутации при превышении порогового значения теплового состояния. При продолжительной работе преобразователя частоты с частотой коммутации выше номинальной, выходной ток должен быть уменьшен в соответствии с характеристиками
(3) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока короткого замыкания Isc
(4) Значения приведены для оборудования, предполагающего при работе возможность незначительной перегрузки (до 120%)
(5) Значения приведены для оборудования, предполагающего при работе возможность существенной перегрузки (до 150%)
(6) Преобразователи частоты поставляются со степенью защиты IP 00 для установки в оболочку. Для возможности настенного монтажа и получения степени защиты IP 21, необходимо применять защитный кожух
Altivar Process ATV900, трехфазное напряжение питания 380-480 В, 380-440 В, 50/60 Гц, степень защиты IP21, без тормозного прерывателя, категория С3, исполнение для настенного монтажа
ДвигательСетьAltivar Process
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток КЗ IscМакс. ток в установившемся режиме (1)Макс. переходный ток в течение 60 секундАртикулМасса
ND:Нормальный режим (3)380 В480 В380 В
HD:Тяжелый режим (4)

кВтл.с.ААкВАкААА
кг
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц (3)
ND
557597,284,270,050106127,2
ATV930D55N4C
56,5
HD
456081,471,859,75088132

ND
75100131,3112,793,750145174,0
ATV930D75N4C
58
HD
557598,986,972,250106159

ND
90125156,2135,8112,950173207,6
ATV930D90N4C
58,5
HD
75100134,3118,198,250145217,5

ND
110150201165121,850211253
ATV930C11N4C (5)
82
HD
90125170143102,650173259,5

ND
132200237213161,450250300
ATV930C13N4C (5)
82
HD
110150201165121,850211270

ND
160250284262201,350302362
ATV930C16N4C (5)
82
HD
132200237213161,450250360

ND
22035039732424750427512
ATV930C22N4C (5)
172
HD
16025029624618750302453

ND
25040045136627950481577
ATV930C25N4C (5)
203
HD
20030036530122950387581

ND
31550056946135150616739
ATV930C31N4C (5)
203
HD
25040045737528650481722

ДвигательСетьAltivar Process
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток КЗ IscМакс. ток в установившемся режиме (1)Макс. переходный ток в течение 60 секундАртикулМасса
ND:Нормальный режим (3)380 В400 В380 В
HD:Тяжелый режим (4)

кВтл.с.ААкВАкААА
кг
Трехфазное напряжение питания: 380 - 440 В, 50/60 Гц (3)
ND
110-20719513550211253
ATV930C11N4F
300
HD
90-17416411350173260

ND
132-25023216150250300
ATV930C13N4F
300
HD
110-20719713650211317

ND
160-29127719250302362
ATV930C16N4F
300
HD
132-24423216150250375

ND
200-36934924250370444
ATV930C20N4F
400
HD
160-30228619850302453

ND
250-45343229950477572
ATV930C25N4F
400
HD
200-36935324450370555

ND
315-56653837350590708
ATV930C31N4F
400
HD
250-45343229950477716
(1) Значения приведены для номинальной частоты коммутации 2.5 кГц, при использовании в продолжительном режиме работы. Для всех типоразмеров Altivar Process частота коммутации конфигурируется. При значении настройки выше 2.5 кГц преобразователь будет автоматически уменьшать частоту коммутации при превышении порогового значения теплового состояния. При продолжительной работе преобразователя с частотой коммутации выше номинальной, выходной ток должен быть уменьшен в соответствии с характеристиками
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока короткого замыкания Isс
(3) Значения приведены для оборудования, предполагающего при работе возможность незначительной перегрузки (до 120%)
(4) Значения приведены для оборудования, предполагающего при работе возможность существенной перегрузки (до 150%)
(5) Преобразователи частоты поставляются со степенью защиты IP 00 для установки в оболочку. Для возможности настенного монтажа и получения степени защиты IP 21, необходимо применять защитный кожух. Доступ к силовым клеммам - в нижней части преобразователя частоты
(6) Встроенный дроссель двигателя, максимальная длина экранированного кабеля 300 м (категория C3), неэкранированного кабеля - 450 м (категория C4)
Altivar Process ATV900, трехфазное напряжение питания 380-480 В, 380-440 В, 50/60 Гц, степень защиты IP55, категория С2 или С3, встроенный фильтр ЭМС, исполнение для настенного монтажа (1)
ДвигательСетьAltivar Process
Мощность (2)Линейный ток (3)Полная мощностьМакс. линейный ток КЗ IscМакс. ток в установившемся режиме (2)Макс. переходный ток в течение 60 секундАртикул (6)Масса
ND:Нормальный режим (4)200 В240 В240 В
HD:Тяжелый режим (5)

кВтл.с.ААкВАкААА
кг
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц (4)
ND
0,7511,51,31,1502,22,6
ATV950U07N4
10,5
HD
0,370,50,90,80,7501,52,3

ND
1,5232,62,25044,8
ATV950U15N4
10,5
HD
0,7511,71,51,2502,23,3

ND
2,234,33,83,2505,66,7
ATV950U22N4
10,5
HD
1,523,12,92,45046

ND
3-5,85,14,2507,28,6
ATV950U30N4
10,6
HD
2,234,543,3505,68,4

ND
457,66,75,6509,311,2
ATV950U40N4
10,6
HD
3-65,44,5507,210,8

ND
5,57,510,49,17,65012,715,2
ATV950U55N4
10,7
HD
4587,26,0509,314

ND
7,51013,811,99,95016,519,8
ATV950U75N4
13,7
HD
5,57,510,59,27,65012,719,1

ND
111519,81714,15023,528,2
ATV950D11N4
13,7
HD
7,51014,112,510,45016,524,8

ND
15202723,319,45031,738
ATV950D15N4
19,6
HD
111520,618,1155023,535,3

ND
18,52533,428,9245039,247
ATV950D18N4
20,6
HD
152027,724,420,35031,747,6

ND
223039,634,428,65046,355,6
ATV950D22N4
20,6
HD
18,52534,129,924,95039,258,8

ND
304053,345,938,25061,573,8
ATV950D30N4
50
HD
223040,535,829,85046,369,5

ND
375066,257,347,65074,589,4
ATV950D37N4
50
HD
304054,848,340,25061,592,3

ND
456079,869,157,45088105,6
ATV950D45N4
50
HD
375067,15949,15074,5111,8

ND
557597,284,27050106127,2
ATV950D55N4
87
HD
456081,471,859,75088152

ND
75100131,3112,793,750145174
ATV950D75N4
87
HD
557598,986,972,250106159

ND
90125156,2135,8112,950173207,6
ATV950D90N4
87,7
HD
75100134,3118,198,250145217,5
(1) Фильтр ЭМС категории применения С2 для преобразователей частоты ATV950U07N4 - D45N4. Фильтр ЭМС категории применения С3 для преобразователей частоты ATV950D45N4 и большего типоразмера
(2) Значения приведены для номинальной частоты коммутации 4 кГц для ATV950U07N4 - ATV930D45N4 или 2.5 кГц для ATV950D55N4 - D90N4,при использовании в продолжительном режиме работы.
При значении настройки выше 2.5 или 4 кГц, в зависимости от типоразмера, преобразователь частоты будет автоматически уменьшать частоту коммутации при превышении порогового значения теплового состояния. При продолжительной работе преобразователя частоты с частотой коммутации выше номинальной, выходной ток должен быть уменьшен в соответствии с характеристиками
(3) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока короткого замыкания Isc
(4) Значения приведены для оборудования, предполагающего при работе возможность незначительной перегрузки (до 120%)
(5) Значения приведены для оборудования, предполагающего при работе возможность существенной перегрузки (до 150%)
(6) Кабельные вводы входят в комплект поставки
Altivar Process ATV900, трехфазное напряжение питания 380-480 В, 50/60 Гц, степень защиты IP55, категория С2 или С3, разъединитель серии Vario, встроенный фильтр ЭМС, исполнение для настенного монтажа (1)
ДвигательСетьAltivar Process
Мощность (2)Линейный ток (3)Полная мощностьМакс. линейный ток КЗ IscМакс. ток в установившемся режиме (2)Макс. переходный ток в течение 60 секундАртикул (6)Масса
ND:Нормальный режим (4)380 В480 В380 В
HD:Тяжелый режим (5)

кВтл.с.ААкВАкААА
кг
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц (4)
ND
0,7511,51,31,1502,22,6
ATV950U07N4E
10,5
HD
0,370,50,90,80,7501,52,3

ND
1,5232,62,25044,8
ATV950U15N4E
10,5
HD
0,7511,71,51,2502,23,3

ND
2,234,33,83,2505,66,7
ATV950U22N4E
10,5
HD
1,523,12,92,45046

ND
3-5,85,14,2507,28,6
ATV950U30N4E
10,6
HD
2,234,543,3505,68,4

ND
457,66,75,6509,311,2
ATV950U40N4E
10,6
HD
3-65,44,5507,210,8

ND
5,57,510,49,17,65012,715,2
ATV950U55N4E
10,7
HD
4587,26,0509,314

ND
7,51013,811,99,95016,519,8
ATV950U75N4E
13,7
HD
5,57,510,59,27,65012,719,1

ND
111519,81714,15023,528,2
ATV950D11N4E
13,7
HD
7,51014,112,510,45016,524,8

ND
15202723,319,45031,738
ATV950D15N4E
19,6
HD
111520,618,1155023,535,3

ND
18,52533,428,9245039,247
ATV950D18N4E
20,6
HD
152027,724,420,35031,747,6

ND
223039,634,428,65046,355,6
ATV950D22N4E
20,6
HD
18,52534,129,924,95039,258,8

ND
304053,345,938,25061,573,8
ATV950D30N4E
52
HD
223040,535,829,85046,369,5

ND
375066,257,347,65074,589,4
ATV950D37N4E
52
HD
304054,848,340,25061,592,3

ND
456079,869,157,45088105,6
ATV950D45N4E
52
HD
375067,15949,15074,5111,8

ND
557597,284,27050106127,2
ATV950D55N4E
89,3
HD
456081,471,859,75088152

ND
75100131,3112,793,750145174
ATV950D75N4E
89,3
HD
557598,986,972,250106159

ND
90125156,2135,8112,950173207,6
ATV950D90N4E
90
HD
75100134,3118,198,250145217,5
(1) Фильтр ЭМС категории применения С2 для преобразователей частоты ATV950U07N4E - D45N4E. Фильтр ЭМС категории применения С3 для преобразователей частоты ATV950D45N4E и большего типоразмера
(2) Значения приведены для номинальной частоты коммутации 4 кГц для ATV950U07N4E - ATV930D45N4E или 2.5 кГц для ATV950D55N4E - D90N4E,при использовании в продолжительном режиме работы.
При значении настройки выше 2.5 или 4 кГц, в зависимости от типоразмера, преобразователь частоты будет автоматически уменьшать частоту коммутации при превышении порогового значения теплового состояния. При продолжительной работе преобразователя частоты с частотой коммутации выше номинальной, выходной ток должен быть уменьшен в соответствии с характеристиками
(3) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока короткого замыкания Isc.
(4) Значения приведены для оборудования, предполагающего при работе возможность незначительной перегрузки (до 120%)
(5) Значения приведены для оборудования, предполагающего при работе возможность существенной перегрузки (до 150%)
(6) Кабельные вводы входят в комплект поставки
Altivar Process ATV900, трехфазное напряжение питания 380-440 В, 50/60 Гц, степень защиты IP54, категория С3, с разъединителем, встроенный фильтр ЭМС, исполнение для напольной установки (1)
ДвигательСетьAltivar Process
Мощность (2)Линейный ток (2)Полная мощностьМакс. линейный ток КЗ IscМакс. ток в длительныйМакс. переходный ток в течение 60 секундАртикулМасса
ND:Нормальный режим (3)380 В400 В380 В
HD:Тяжелый режим (4)

кВтл.с.ААкВАкААА
кг
Трехфазное напряжение питания: 380 - 440 В, 50/60 Гц (3)
ND
110-20719513550211253
ATV950C11N4F
310
HD
90-17416411350173260

ND
132-25023216150250300
ATV950C13N4F
310
HD
110-20719713650211317

ND
160-29127719250302362
ATV950C16N4F
310
HD
132-24423216150250375

ND
200-36934924250370444
ATV950C20N4F
420
HD
160-30228619850302453

ND
250-45343229950477572
ATV950C25N4F
420
HD
200-36935324450370555
ND
315-56653837350590708
ATV950C31N4F
420
HD
250-45343229950477716

(1) Встроенный дроссель двигателя, максимальная длина экранированного кабеля 300 м (категория C3), неэкранированного кабеля - 450 м (категория C4)
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока короткого замыкания Isc
(3) Значения приведены для оборудования, предполагающего при работе возможность незначительной перегрузки (до 120%)
(4) Значения приведены для оборудования, предполагающего при работе возможность существенной перегрузки (до 150%)
(5) Патентованная система RUE-2192
Преобразователи частоты Altivar Process ATV900 комплектные
Стандартная комплектация преобразователя частоты Altivar Process «компактного» исполнения подразумевает степень защиты IP23. Такое решение позволяет обеспечить оптимальное охлаждение модулей преобразователя частоты при максимальной компактности шкафа.
Для работы в условиях сильного загрязнения, возможен заказ комплектного преобразователя частоты со степенью защиты IP 54. В состав данной системы входит проработанная и прошедшая испытания система охлаждения с разделением потоков охлаждающего воздуха, обеспечивающая высокую надежность эксплуатации комплектного преобразователя частоты .
Серия комплектных преобразователей частоты ATV960 - готовые к подключению системы управления двигателем в стандартных шкафах.
Модульная структура позволяет адаптировать систему управления под индивидуальные требования потребителей, перечень дополнительного оборудования содержит более 80 наименований.
Прошедшая испытания и полностью готовая к использованию конструкция шкафов упрощает проектирование и обеспечивает возможность быстрой установки и ввода в эксплуатацию.

В качестве дополнительного оборудования предлагается:
• Увеличение степени защиты IP54
•  Цоколь для преобразователя частоты напольной установки
• Дополнительная секция, с возможностью ввода/вывода кабеля как снизу, так и сверху
• Освещение и обогрев шкафа
• Переключатель «Местное/Дистанционное» на двери шкафа
• Вывод порта Ethernet на дверь шкафа
• Модули расширения и дополнительные клеммники подключения дискретных и аналоговых входов/выходов и релейных выходов
• Коммуникационные модули для подключения к шинам и сетям
• Сертифицированная SIL3 функция останова в соответствии с категорией 0 или 1
• Показывающие приборы на двери шкафа
• Контрольные лампы на двери шкафа
• Контроль температуры обмоток и подшипников электродвигателя
• Управление обогревом двигателя
• Установка в шкаф автоматического выключателя
• Моторный привод для автоматического выключателя
• Катушка минимального напряжения для автоматического выключателя
• Фильтр dU/dt (с 355 кВт входит в стандартную комплектацию)
• Автоматическое отключение напряжения питающей сети
• Настройки для напряжения 415 В + 10%
• Таблички безопасности на языке страны поставки оборудования
Altivar Process ATV900 комплектные рекуперация энергии в сеть
Преобразователи частоты серии ATV980 с рекуперацией энергии позволяют повысить эффективность привода, возвращая энергию торможения в питающую сеть.
Концепция Schneider Electric предусматривает применение трехуровневой технологии, позволяющей поддерживать суммарный коэффициент нелинейных искажений по току (THDI) на уровне ниже 5%.
При разработке комплектных преобразователей частоты особое внимание уделялось простоте установки и настройки оборудования. Как результат, система электропривода готова к использованию вне зависимости от возможного режима работы - двигательного или генераторного. Работа привода может происходить во всех четырех квадрантах.
Altivar Process ATV900, трехфазное напряжение питания 380-415 В, 50/60 Гц, степень защиты IP23,комплектные преобразователи частоты, "компактное" исполнение
ДвигательСетьAltivar Process
Мощность (1)Линейный ток Полная мощностьМакс. линейный ток КЗ IscМакс. ток в установившемся режиме (1)Макс. переходный ток в течение 60 секундАртикул (1)Масса
ND:Нормальный режим (3)400 В400 В
HD:Тяжелый режим (4)

кВтАкВАкААА
кг
THDI <= 44% при нагрузке 100%
ND
11019513550211253
ATV960C11Q4X1
300
HD
9016411350173260

ND
13223216150250300
ATV960C13Q4X1
300
HD
11019713650211317

ND
16027719250302362
ATV960C16Q4X1
300
HD
13223216150250375

ND
20034924250370444
ATV960C20Q4X1
400
HD
16028619850302453

ND
25043229950477572
ATV960C25Q4X1
400
HD
20035324450370555

ND
31553837350590708
ATV960C31Q4X1
400
HD
25043229950477716

ND
3556114235060792
ATV960C35Q4X1
650
HD
28048933950520780

ND
40068147250730876
ATV960C40Q4X1
650
HD
31554537850590885

ND
45076452950830996
ATV960C45Q4X1
650
HD
35561142350660990

ND
500846586509001080
ATV960C50Q4X1
650
HD
400681472507301095

ND
5609486565010201224
ATV960C56Q4X1
850
HD
450767531508301245

ND
63010587335011401368
ATV960C63Q4X1
850
HD
500849588509001350

ND
71011928265012601512
ATV960C71Q4X1
1100
HD
5609516595010201530

ND
80013359255014201704
ATV960C80Q4X1
1100
HD
63010617355011401710
(1) Значения приведены для номинальной частоты коммутации 2.5 кГц при использовании в продолжительном режиме работы.
Для всех типоразмеров Altivar Process частота коммутации настраивается в диапазоне от 2 до 8 кГц.
При значении настройки выше 2.5 кГц преобразователь будет автоматически уменьшать частоту коммутации при превышении порогового значения теплового состояния. При продолжительной работе преобразователя с частотой коммутации выше номинальной, выходной ток должен быть уменьшен в соответствии с характеристиками.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока короткого замыкания Isc
(3) Значения приведены для оборудования, предполагающего при работе возможность незначительной перегрузки (до 120%)
(4) Значения приведены для оборудования, предполагающего при работе возможность существенной перегрузки (до 150%)
Altivar Process ATV900, трехфазное напряжение питания 380-415 В, 50/60 Гц, степень защиты IP23,комплектные преобразователи частоты, низкое содержание гармоник
ДвигательСетьAltivar Process
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток КЗ IscМакс. ток в установившемся режиме (1)Макс. переходный ток в течение 60 секундАртикул (1)Масса
ND:Нормальный режим (3)400 В400 В
HD:Тяжелый режим (4)

кВтАкВАкААА
кг
THDI <= 5% при нагрузке 100%
ND
11017512150211253
ATV980C11Q4X1
400
HD
9014410050173260

ND
13220814450250300
ATV980C13Q4X1
400
HD
11017412150211317

ND
16025217450302362
ATV980C16Q4X1
400
HD
13220814450250375

ND
20031321750370444
ATV980C20Q4X1
700
HD
16025217450302453

ND
25038927050477572
ATV980C25Q4X1
700
HD
20031321750370555

ND
31549134050590708
ATV980C31Q4X1
700
HD
25038927050477716

ND
35555338350660792
ATV980C35Q4X1
1150
HD
28043630250520780

ND
40062042950730876
ATV980C40Q4X1
1150
HD
31549134050590885

ND
45069748350830996
ATV980C45Q4X1
1150
HD
35555338350660990

ND
500775537509001080
ATV680C50Q4X1
1150
HD
400620429507301095

ND
5608686015010201224
ATV980C56Q4X1
1450
HD
450697483508301245

ND
6309716735011401368
ATV980C63Q4X1
1450
HD
500775537509001350

ND
71010947585012601512
ATV980C71Q4X1
1950
HD
5608686015010201530

ND
80012278505014201704
ATV980C80Q4X1
1950
HD
6309716735011401710

(1) Значения приведены для номинальной частоты коммутации 2.5 кГц при использовании в продолжительном режиме работы.
Для всех типоразмеров Altivar Process ATV900 частота коммутации настраивается в диапазоне от 2 до 8 кГц.
При значении настройки выше 2.5 кГц преобразователь будет автоматически уменьшать частоту коммутации при превышении порогового значения теплового состояния. При продолжительной работе преобразователя с частотой коммутации выше номинальной, выходной ток должен быть уменьшен в соответствии с характеристиками
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока короткого замыкания Isc
(3) Значения приведены для оборудования, предполагающего при работе возможность незначительной перегрузки (до 120%)
(4) Значения приведены для оборудования, предполагающего при работе возможность существенной перегрузки (до 150% в течение 60 секунд)
Телефон: +7 (499) 322-91-34
для звонков из Казахстана +7 (717) 269-69-54
Почта: info@b2b-privod.ru
Поставка промышленного оборудования оптом и в розницу звоните!
Назад к содержимому
