Преобразователи частоты Altivar 31C
Преобразователи частоты Altivar 31C в корпусе IP55 для управления простыми машинами

Напряжение и диапазон мощностей:
1 х 200–240 В…0,18 кВт – 3 кВт
3 х 380–500 В…0,37 кВт – 15 кВт

Области применения:
  • Насосы
  • Вентиляторы
  • Конвейеры
  • Транспортеры
  • Упаковочные машины
  • Кондиционеры
  • Текстильные станки и т.д.

Особенности и преимущества:
  • Защита: IP54
  • Упрощенный ввод в действие: поставляются готовыми к эксплуатации
  • Различные предложения: стандартные или адаптируемые к потребностям пользователя
  • Встроенные коммуникационные протоколы: CANopen и Modbus
  • Встроенные фильтры ЭМС

Диапазон мощности при частоте сети 50 - 60 Гц (кВт)

0,18-15
Однофазная, 200-240 В
0,18-2,2
Трехфазное, 380-480 В

0,37-15
Степень защиты

IP55
Варианты исполнения

Дополняемая пользователем оболочка до 4 кВт:
разъединитель Vario, светодиоды, выбор режимов
Выходная частота

0.1 - 500 Гц
Закон управления
Асинхронный двигатель
Векторное управление потоком в разомкнутой системе
Закон управления «напряжение/частота»
Переходный момент

170-200% номинального момента двигателя
Функции


Количество функций

50
Количество предварительно заданных скоростей

16
Количество входов-выходов
Аналоговые входы
3

Дискретные входы
6

Аналоговые выходы
1

Дискретные выходы
-

Релейные выходы
2
Диалоговые средства

Выносной терминал IP 65
Средства конфигурирования
Средства настройки
Программное обеспечение SoMove

Средства переноса конфигураций
Загрузчик
Коммуникационные интерфейсы
Встроенные
Modbus и CANopen

На заказ
Modbus TCP, Modbus/Uni-Telway, EtherNet/IP, DeviceNet, PROFIBUS DP V0 и V1, InterBus, CC-Link
Нормы и сертификаты

МЭК (IEC) 61800-5-1, МЭК (IEC) 61800-3 (условия окружающей среды 1 и 2, категории C1 - C3)
e, UL, CSA, C-Tick, ГОСТ

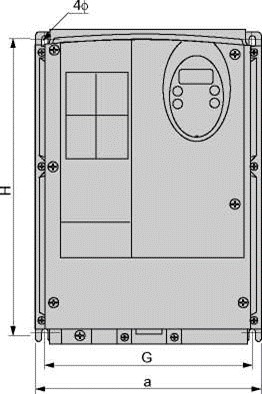

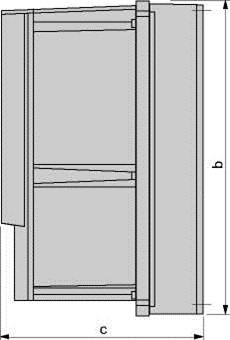

Габаритные размеры Altivar 31C
ATV 31C

a мм
b мм
c мм
G мм
H мм
0 мм
Под винт
Масса, кг
018M2, 037M2, 055M2, 075M2
Taille 1
210
240
163
192
218
5,5
М5
6,3
U11M2, U15M2, 037N4, 055N4, 075N4, U11N4, U15N4
Taille 2
215
297
192
197
277
5,5
М5
8,8
U22M2, U22N4, U30N4, U40N4
Taille 3
230
340
222
212
318
5,5
М5
10,7
Монтаж Altivar 31C

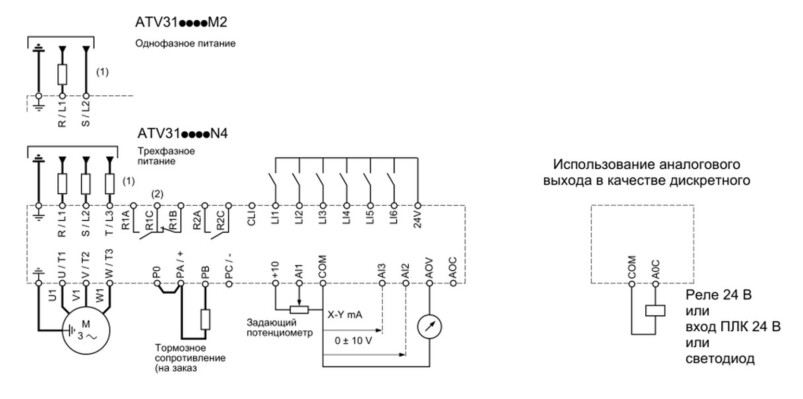

Схема подключения для заводской настройки

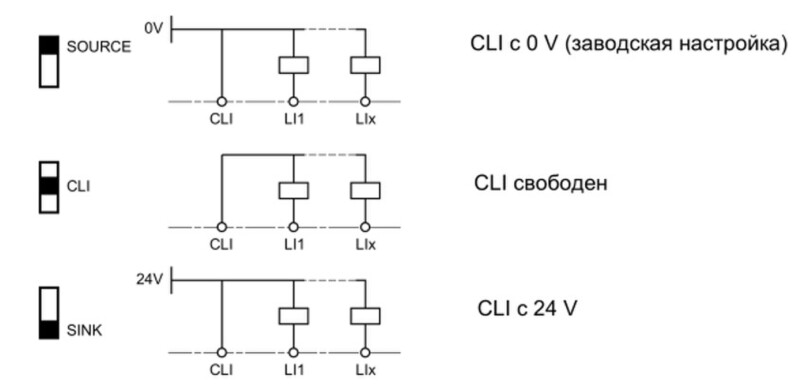

Переключатель дискретных входов. Этот переключатель назначает соединение общего вывода дискретных входов с 0 V, 24 V или ни с чем:
Силовые цепи
Преобразователь должен быть заземлен в соответствии с рекомендациями по большим токам утечки (больше 3,5 мА).
Если по нормативам требуется использовать на входе устройство дифференциальной защиты, то необходимо применять устройство типа А для ПЧ с однофазным питанием и типа В для трехфазных ПЧ. Выберите адаптированную модель, включающую в себя:
  • фильтрацию высокочастотных токов;
  • выдержку времени, исключающую любое отключение, вызванное нагрузкой паразитных емкостей при включении напряжения питания.
Выдержка времени невозможна для аппаратов на 30 мА. В этом случае используйте устройства, устойчивые к случайным отключениям, например, типа DDR с увеличенной устойчивостью s.i производства Merlin Gerin. Если установка содержит несколько преобразователей, то используйте одно устройство дифференциальной защиты для каждого ПЧ. Отделите силовые кабели от слаботочных цепей (датчики, ПЛК, измерительная аппаратура, телевизоры, телефоны и т.д.). Если длина соединительного кабеля между ПЧ и двигателем > 50 м, то используйте выходные фильтры

Цепи управления
Отделите цепи управления от силовых кабелей. Рекомендуется использовать для цепей управления и задания скорости экранированные кабели с шагом скрутки от 25 до 50 мм, заземляя экран с обоих концов.
ДвигательСетьПреобразовательAltivar 31
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток к.з.Макс. переходный ток (3)Номинальный ток ln (1)Макс. переходный ток (1) (4)Мощность, рассеиваемая при номин. нагрузке (ln) (4)Артикул (5)
200 В240 В240 В230 В
кВтл.с.ААкВАкААAАВт
Однофазное напряжение питания: 200 - 240 В, 50/60 Гц
0,180,2532,50,61101,52,324
ATV31C018M2
0,370,55,34,41,01103,35,041
ATV31C037M2
0,550,756,85,81,41103,75,646
ATV31C055M2
0,7518,97,51,81104,8/4,2 (5)7,260
ATV31C075M2
1,11,512,110,22,41196,910,474
ATV31CU11M2
1,5215,813,33,21198,012,090
ATV31CU15M2
2,2321,918,44,411911,016,5123
ATV31CU22M2
Трехфазное напряжение питания: 380 - 500 В, 50/60 Гц
0,370,52,21,71,55101,52,332
ATV31C037N4
0,550,752,82,21,85101,92,937
ATV31C055N4
0,7513,62,72,45102,33,541
ATV31C075N4
1,11,54,93,73,25103,04,548
ATV31CU11N4
1,526,44,84,25104,16,261
ATV31CU15N4
2,238,96,75,95105,58,379
ATV31CU22N4
3310,98,37,15107,110,7125
ATV31CU30N4
4513,910,69,25109,514,3150
ATV31CU40N4
(1) Данные мощности и токи приведены для температуры окружающей среды 40 °C и частоты коммутации 4 кГц в продолжительном режиме работы. Частота коммутации настраивается от 2 до 16 кГц.
Свыше 4 кГц преобразователь сам будет уменьшать частоту коммутации в случае перегрева. Нагрев контролируется с помощью термистора, встроенного в силовой модуль ПЧ. Тем не менее, при работе в установившемся режиме с частотой коммутации свыше 4 кГц номинальный ток преобразователя должен быть уменьшен.
(2) Линейный ток для приведенного значения максимального ожидаемого линейного тока к.з.
(3) Пиковое значение тока при включении напряжения для максимального значения (240 В + 10 %, 500 В + 10 %).
(4) В течение 60 с.
(5) 4,8 A при 200 В / 4,6 A при 208 В / 4,2 A при 230 В и 240 В
