Редукторы привода хода PMP серии PMCI
PMCI редуктор со встроенным высокоскоростным гидромотором. Гидромотор с малым объемом и устойчивой работой при высоких давлениях гарантирует долгую службу целого узла и системы. Благодаря применяемой технологии высоких давлений и более низких рабочих температур - растет эффективность системы.
Применяемое техническое решение делает интегрированные редуктор PMCI идеальным для использования на экскаваторвах от 6 до 50 тонн. Рабочий момент редукторов находится в пределах от 10 до 100 кНм. Кроме экскаваторов, редуктора PMCI с большими передаточными отношениями могут использоваться для тяжелых машин: передвижные гусеничные краны, дробилки, подъемные платформы, катки, асфальтоукладчики и прочее. Благодаря компактному дизайну интегрированной системы редукторов PMCI, идея применения дорого решения отдельного гидромотора может впредь не подыматься.
Основные преимущества:
- Продуктивность и компактный дизайн
- Технология устойчивой работы при высоких давлениях улучшает эффективность гидравлической системы
- Одно или двух скоростные двигатели с уравновешивающим и предохранительным клапанами
- Гидравлический тормоз встроен в гидромотор
- Автоматическое регулирование скорости
- Система тормозных дисков на масляной бане (патент PMP)
- Низкие рабочие температуры, высокая производительность системы
- Температурный диапазон работы -40С / +110 С
- Меньший объем и высокое давление двигателя обеспечивают продолжительность жизни критических компонентов и долговечность работы системы в целом
- Оснащение блока цилиндров бронзовыми вкладышами
- Биметаллическая (бронза/сталь) опорная шайба
- Торцевое уплотнение редуктора с тройной системой: механический лабиринт, резиновый сальник V-ring, основное резиновое уплотнение
- Основное резиновое уплотнение легко заменяется без необходимости разборки редуктора
- Основной подшипник редуктора устанавливается с предварительно напряженной втулкой
Преимущества редукторов PMCI
Серия PMCI использует биметаллический (бронза/сталь) гидрораспределитель
Основной подшипник редуктора устанавливается с предварительно напряженной втулкой
Оснащение блока цилиндров бронзовыми вкладышами
Технические данные PMCI
PMCI 1000 | PMCI 1200 | PMCI 1500 | PMCI 2000 | PMCI 2500 | PMCI 3000 | PMCI 4000 | PMCI 4500 | PMCI 6000 | PMCI 9000 | |
| Передаточное отношение | 24-53 | 30-53 | 47 | 67-169 | 55 | 56-125 | 63-120 | 55-135 | 60-162 | 65-183 |
| Выходной момент макс, Нм | 10000 | 12000 | 15000 | 20000 | 20000 | 30000 | 40000 | 45000 | 62000 | 90000 |
| Объем мотора, см3 | 55 | 55 | 55 | 55 | 72 | 72 | 110 | 110 | 180 | 180 |
| Максимальное давление, бар | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 |
| Тормозной момент, Nm | 165 | 165 | 165 | 165 | 240 | 240 | 335 | 335 | 600 | 600 |
| Вес редуктора, кг | 82 | 90 | 95 | 120 | 175 | 175 | 245 | 245 | 370 | 490 |
| Вес экскаватора, тонн | 5-6 | 6-7 | 8-9 | 10 | 11-15 | 16-18 | 19-23 | 23-26 | 27-36 | 37-50 |

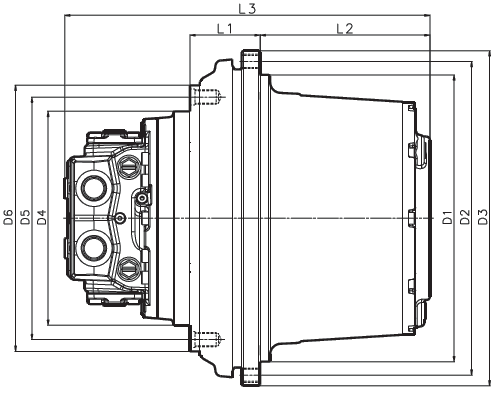

Габаритные размеры PMCI
PMCI 1000 | PMCI 1200 | PMCI 1500 | PMCI 2000 | PMCI 2500 | PMCI 3000 | PMCI 4000 | PMCI 4500 | PMCI 6000 | PMCI 9000 | |
| L1 | 75 | 80 | 100 | 100 | 100 | 82 | 98,5 | 98,5 | 102,5 | 148 |
| L2 | 144 | 152 | 167,5 | 201 | 167 | 240 | 243 | 240 | 283 | 317,5 |
| L3 | 357 | 348 | 387,5 | 40 | 395 | 440 | 517 | 513 | 535 | 607 |
| D1 | 230 | 265 | 275 | 280 | 324 | 320 | 402 | 402 | 450 | 460 |
| D2 | 260 | 300 | 305 | 330 | 364 | 380 | 440 | 440 | 492 | 510 |
| D3 | 286 | 326 | 331 | 370 | 394 | 410 | 470 | 470 | 525 | 550 |
| D4 | 210 | 210 | 246 | 246 | 246 | 240 | 300 | 300 | 380 | 410 |
| D5 | 244 | 250 | 280 | 280 | 280 | 285 | 340 | 340 | 440 | 455 |
| D6 | 268 | 280 | 308 | 308 | 314 | 330 | 373 | 382,5 | 480 | 493 |
Типичный размер экскаваторов
| 6-7 | 8-9 | 10 | 11-15 | 18-23 | 23-26 | 27-36 | 37-50 | |
PMCI 1200 | + | |||||||
PMCI 1500 | + | |||||||
PMCI 2000 | + | |||||||
PMCI 2500 | + | |||||||
PMCI 4000 | + | |||||||
PMCI 4500 | + | |||||||
| PMCI 6000 | + | |||||||
| PMCI 9000 | + |
