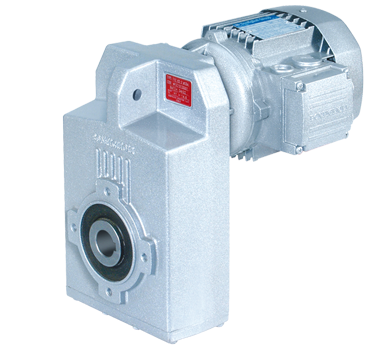

Угловые и параллельные редукторы Bonfiglioli серии F
Технические характеристики:
- Передаточное число: 6,4 - 2188;
- Номинальный момент: 140 - 14000 Нм;
- Мощность мотора: 0,17 - 125 кВт;
- Количество ступеней: 2, 3, 4;
- Скорость (на входе): 500 - 2800 об/мин;
- Степень защиты корпуса: IP55 (IP54 для мотора с тормозом);
- Монтажное исполнение: H1, вариации по запросу.
Высокопроизводительные редукторы с параллельными валами Bonfiglioli серии F представлены десятью размерностями в двух-, трех- и четырехступенчатой версии, огромный выбор рабочих характеристик и высокая плотность передачи мощности. Комбинированное исполнение с электродвигателями имеет два варианта конструкции: компактный мотор или стандартный IEC с высотой оси от 63 до 250 мм. Также на выходе может быть установлен адаптер для сервоприложений или сплошной вал.
Корпус для малых моделей выполнен из алюминия (по 25), типоразмеры свыше заключены в прочный чугунный каркас, входные и выходные валы из стали высокого качества. Стальные шестерни передач проходят тщательную термическую и механическую обработку для максимально надежной и эффективной работы блока.
Компактный дизайн редукторов позволяет оптимально использовать рабочее пространство, модульная концепция построения обеспечивает легкую и быструю интеграцию в приводную установку.
Доступны к заказу вариации данной серии в стандарте энергоэффективности классов IE2 (высокий) и IE3 (премиум), а также взрывозащищенное исполнение (ATEX), работа в категориях зон 1, 2, 21 и 22.
Технические характеристики редукторов Bonfiglioli серии F
| Тип редуктора | Коэффициент передачи | Ном. момент, Нм |
F 10 2 | 7,4 - 127,1 | 140 |
F 20 2, F 20 3 | 6,4 - 545,3 | 250 |
F 25 2, F 25 3, F 25 4 | 6,9 - 1374 | 400 |
F 31 2, F 31 3, F 31 4 | 6,9 - 1539 | 600 |
F 41 2, F 41 3, F 41 4 | 6,7 - 1411 | 1100 |
F 51 2, F 51 3, F 51 4 | 7,2 - 1439 | 1800 |
F 60 3, F 60 4 | 9,0 - 1141 | 2900 |
F 70 3, F 70 4 | 10,0 - 2188 | 5000 |
F 80 3, F 80 4 | 10,3 - 1987 | 8000 |
F 90 3, F 90 4 | 10,3 - 2099 | 14000 |
